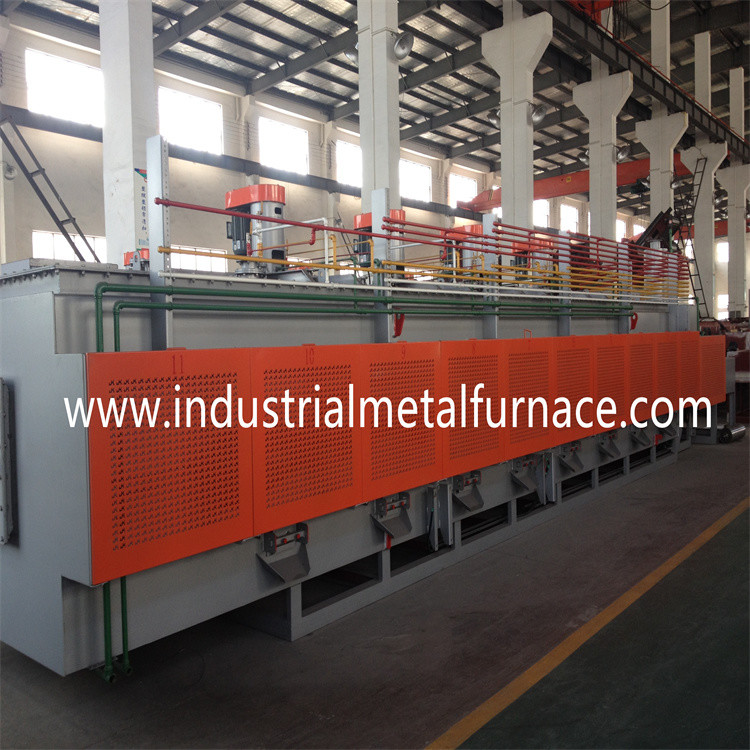

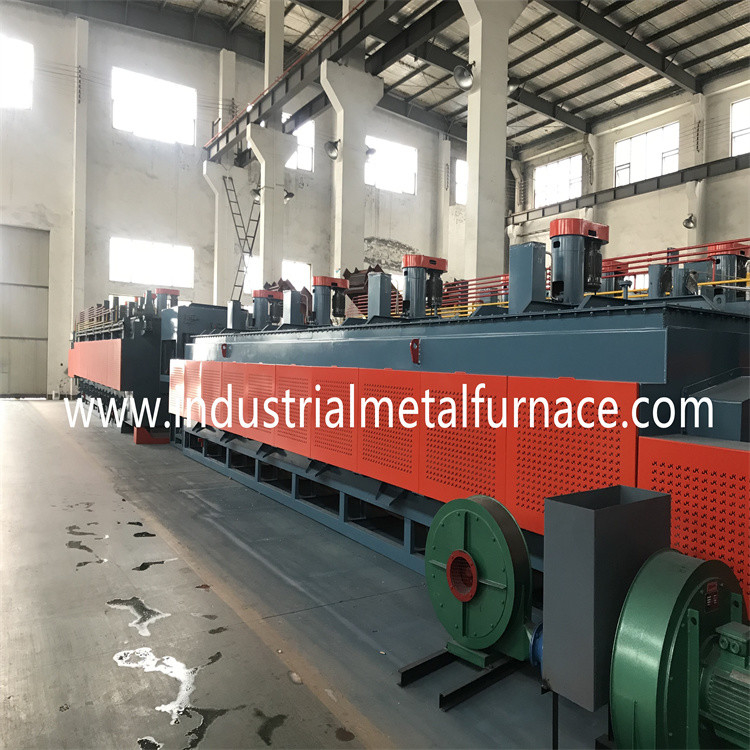

Βιομηχανικός ηλεκτρικός κύλινδρος υποστήριξης αντίστασης

Φούρνος ζωνών πλέγματος μεταφορέων, φούρνος θερμικής επεξεργασίας

1.Buyer απαίτηση

1.1 προϊόν: καρφιά χάλυβα, self-tapping βίδα

1.2 διαδικασία: ανθρακιάζοντας, φωτεινές απόσβεση και μετρίαση

1.3 παραγωγικότητα: απόσβεση: 500-1000kg/h

2. Προδιαγραφή

Σύμφωνα με την απαίτηση του αγοραστή, συστήνουμε τον πελάτη μας

επιλέξτε τον ηλεκτρικό φούρνο ζωνών πλέγματος τύπων κυλίνδρων υποστήριξης 800*10000χιλ.

3. Γενική εισαγωγή εξοπλισμού και κύρια χαρακτηριστικά γνωρίσματα

1 γενική εισαγωγή

1.1 η γραμμή θερμικής επεξεργασίας συνδυάζει τις προηγμένες τεχνολογίες

από την Ταϊβάν. Τα μέρη κλειδί του εισάγονται από στο εξωτερικό.

1.2 η γραμμή παραγωγής αποτελείται από τη μαγνητική μηχανή χρέωσης ζωνών,

pre-cleaning μηχανή, αποσβήνοντας φούρνος κυλίνδρων υποστήριξης, αποσβήνοντας δεξαμενή,

πετρέλαιο που αφαιρεί τη στάση, μετα-που καθαρίζει τη μηχανή, ζώνη πλέγματος υποστήριξη-κυλίνδρων

μετριάζοντας φούρνος, και ηλεκτρικό σύστημα ελέγχου.

Χαρακτηριστικά γνωρίσματα:

2.1 για να ικανοποιήσει τις ανάγκες παραγωγής τα μέρη, ο φούρνος υιοθετεί

Η τεχνολογία της Ταϊβάν, και βελτιώνει την επίδραση εξοικονόμησης ενέργειάς της στον τομέα

πυρίμαχη επένδυση.

2.2 η γραμμή παραγωγής υιοθετεί τη χαμηλής τάσης θέρμανση μέσω του μετασχηματιστή

για να παρατείνουν τη ζωή υπηρεσιών των σωλήνων θέρμανσης.

2.3 η ζώνη πλέγματος υποστηρίζεται από τους κυλίνδρους υποστήριξης με τη συγχρονισμένη μετακίνηση

έτσι ώστε η ζώνη πλέγματος αντέχει μια ελάχιστη ένταση.

2.4 οι κύλινδροι υποστηρίζω από το ειδικό σφραγισμένο υψηλή πίεση ρουλεμάν.

2.5 η ζώνη πλέγματος σχεδιάζεται με την ανώμαλη συσκευή συναγερμών μεταφορών

βεβαιώστε τη σταθερή μετακίνηση της ζώνης πλέγματος.

2.6 η σταλαγματιά-μέσα ατμόσφαιρα εξαερώνεται από έναν εξαερωτή και στέλνεται έπειτα στο φούρνο.

Η ατμόσφαιρα επιτηρείται και ελέγχεται συνεχώς από έναν έλεγχο οξυγόνου.

2.7 η καυτή ζώνη πλέγματος επιστρέφει πίσω στην είσοδο του φούρνου και προθερμαίνει

ο κρύος partss, ο οποίος σώζει την ενέργεια πολύ.

4. Βασικές παράμετροι γραμμών παραγωγής

5. Τεχνικές παράμετροι

6. Δύναμη γραμμών παραγωγής και κατανάλωση ενέργειας

6.1 δύναμη

Δύναμη θέρμανσης: 380V±10%, 3 συγχρονίζουν, εναλλασσόμενο ρεύμα, 50HZ

Μέτρηση και σύστημα ελέγχου: 220V±10%, 50HZ

Σύστημα θέρμανσης: περίπου 745kW

Οδηγώντας δύναμη συστημάτων και άλλα σημεία κατανάλωσης: περίπου 40kW

Παροχή ηλεκτρικού ρεύματος ολόκληρης της γραμμής: περίπου 785W

Κατανάλωση ισχύος στην κανονική εργασία: περίπου 420kW

παράμετροι σωλήνων κολπίσκων 6,2 ατμοσφαιρών

Σωλήνας κολπίσκων μεθανόλης: 4-6 λ/ω ≥0.04 MPA

Σωλήνας κολπίσκων προπανίου: αυτόματος έλεγχος με τον ανεφοδιασμό ≤500L/h

πίεση ≥0.04Mpa ανεφοδιασμού

Σωλήνας κολπίσκων αμμωνίας: 3m3/h

6.3 δροσίζοντας νερό

Ποιότητα νερού: σύμφωνα με το κρατικό τυποποιημένο χαμηλός-ασβέστιο

βιομηχανικό κυκλοφορώντας νερό

Ανασταλμένη ουσία: ανώτατο 10mg το /L

Μέγεθος τρυπών ζωνών πλέγματος φίλτρων: ανώτατα 0.3mm

Θερμοκρασία κολπίσκων: (ανώτατο) 30℃ (το καλοκαίρι)

Θερμοκρασία κολπίσκων: (λ.) 5℃ (το χειμώνα)

Διαφορά θερμοκρασίας: 10℃

Πίεση κολπίσκων: 0,2 MPA

Ανώτατη κατανάλωση νερού: περίπου 100m3/h (χρήση κυκλοφορίας)

6.4 συμπληρωματικός εξοπλισμός (που παρέχεται από τον αγοραστή)

Η δροσισμένη δεξαμενή νερού και ο δροσίζοντας πύργος τοποθετούνται συνήθως

έξω από το εργαστήριο

αλλά κοντά στη γραμμή παραγωγής. Η ικανότητα δύναμης ψύξης πρέπει

να είστε ≥100m3/h.

7. Τεχνική προδιαγραφή ανά μονάδα

Μαγνητική μηχανή χρέωσης ζωνών

Η μηχανή χρέωσης αποτελείται από το πλαίσιο ακρών, σιλό δόνησης,

μαγνητικό σύστημα μεταβίβασης ζωνών, και οδηγώντας σύστημα.

το πλαίσιο μηχανών γίνεται από τον τμηματικούς χάλυβα και τα πιάτα χάλυβα.

1 ρόδα αλυσίδων και αλυσσοτροχών: P=25.4mm, 1 σύνολο

2 μείωση του εργαλείου, 0.55kw (κανονισμός ταχύτητας VF), 1 σύνολο

μαγνητική ζώνη 3: 900*3450*1/2mm (SUS304) 1 κομμάτι

4 μαγνητικός χάλυβας μεγάλης δύναμης: 28*26*8 1 ομάδα

5 μηχανή δόνησης: 150W, 1 σύνολο

υδραυλικός σταθμός 6: 16Mpa/cm2 2.2kw, 1 σύνολο

υδραυλικός κύλινδρος πετρελαίου 7: ¢80*800mm 1 σύνολο

Pre-cleaning τύπων ζωνών πλέγματος μηχανή

Η pre-cleaning μηχανή είναι του τύπου βύθισης. Έχει 3 εργαζόμενος

θέσεις που ξεπλένουν, jetting νερού σαπουνιών, και ξήρανση ισχυρός-αέρα.

Η μηχανή χρέωσης είναι εξοπλισμένη με το ακροφύσιο μεγάλης δύναμης. Και αυτό

πλαισιώνεται με μια δεξαμενή χωρισμού πετρελαίου νερού και μια δεξαμενή συλλογής πετρελαίου.

Το πετρέλαιο συλλεχθε'ν θα μπορούσε να χρησιμοποιηθεί.

σώμα δεξαμενών

Το καθαρίζοντας σώμα δεξαμενών κατασκευάζεται από τα πιάτα χάλυβα και τμηματικός

χάλυβας που είναι ενωμένα στενά από κοινού.

οδηγώντας συσκευή ζωνών 2 πλέγματος

Ζώνη πλέγματος: 800*7200*1.5/2.5mm 1 κομμάτι

Ρόδα αλυσίδων και αλυσσοτροχών: P=25.4mm, 1 σύνολο

Μείωση του εργαλείου: 0.55kW, 1 σύνολο

3 όγκος δεξαμενών καθαρισμού: 2000L

4 καθαρίζοντας jetting αντλία: 2.2kW 1 σύνολο

Ακροφύσιο χαλκού, αρκετά

5 συσκευή θέρμανσης: 380V/4kW, 6 κομμάτια, 24KW στο σύνολο

δεξαμενή χωρισμού ελαίου 6 και νερού

Διαχωριστής ελαίου και νερού, 1 σύνολο

Μηχανή εργαλείων, 0.37kW 1 σύνολο

7 ξεραίνοντας ανεμιστήρας στην έξοδο, ανεμιστήρας κλιματισμού, 1 σύνολο

ελεγκτής 8 θερμοκρασίας, RKC, 1 σύνολο

Θερμικός αντιστάτης, PT100, 1 κομμάτι

9 Drive συσκευή ανίχνευσης, Omron, 1 σύνολο

10 υγρή βαλβίδα d=15 1 κομμάτι

11 υπερφορτώνοντας προστάτης, 1 σύνολο

Μηχανή διανομής δόνησης

1 σιλό 1piece δόνησης

μηχανή 150W, 2 σύνολα 2 δόνησης

Αποσβήνοντας φούρνος ζωνών πλέγματος

Ο αποσβήνοντας φούρνος είναι το μέρος κλειδί της γραμμής παραγωγής.

Αποτελείται από το κοχύλι φούρνων, μπροστινή στάση μηχανών, θερμότητα

υλικό συντήρησης, συσκευή θέρμανσης, συσκευή ελέγχου θερμοκρασίας,

και συσκευή ανεφοδιασμού ατμόσφαιρας.

1 κύριες παράμετροι:

Πλάτος ζωνών πλέγματος: 800mm

Μήκος περιοχής εργασίας: 10000mm

Μήκος εισόδων: 2000mm

Προθέρμανση του μήκους περιοχής: 1500mm

Έλεγχος θερμοκρασίας: έλεγχος 6 ζώνης PID

Εκτιμημένη δύναμη: 420KW

Ομοιομορφία θερμοκρασίας φούρνων: ≤±5℃ ομοιομορφία θερμοκρασίας για

ίδιο τμήμα: ≤±3℃ εξωτερική άνοδος θερμοκρασίας τοίχων φούρνων: ≤50℃

οδηγώντας συσκευή ζωνών 2 πλέγματος

2.1 τα μέρη μεταβιβάζονται μέσω της ζώνης πλέγματος.

2.2 η ζώνη πλέγματος υποστηρίζεται από τους κυλίνδρους υποστήριξης με συγχρονισμένος

μετακίνηση. Η ζώνη πλέγματος είναι του μπροστινός-οδηγημένου τύπου, και αντέχει έτσι το α

ελάχιστη εκτατή δύναμη σε υψηλής θερμοκρασίας.

2.3 παγιδεψτε την οδηγώντας ταχύτητα ζωνών: 50~220mm/min, έλεγχος αναστροφέων

2.4 ζώνη πλέγματος: 800*26000*2/3mm 1 κομμάτι

2.5 κύλινδροι υποστήριξης

Προθερμαίνοντας τους ανώτερους κυλίνδρους, ¢50 SUS304 5 κομμάτια

Προθερμαίνοντας τους χαμηλότερους κυλίνδρους, ¢87mm SUS304 3 κομμάτια

Ανώτεροι κύλινδροι, ¢50mm SUS310 35 κομμάτια

Χαμηλότεροι κύλινδροι, ¢87mm SUS310 12 κομμάτια

Οπίσθιος οδηγώντας κύλινδρος, ¢203mm SUS310 1 κομμάτι

Συμπεριφορά UCFL207 110 σύνολα

2.6 ρόδα αλυσίδων και αλυσσοτροχών, P=19.05mm, 1 σύνολο

2.7 μειωτής, 0.75kW 1 σύνολο

2.8 αναστροφέας, Mitsubishi, 1 σύνολο

2.9 οδηγώντας συσκευή ανίχνευσης ζωνών πλέγματος, Omron, 1 σύνολο

υλικό συντήρησης θερμότητας 3

3.1 ο τοίχος στεγών είναι ευθυγραμμισμένος με το υψηλής θερμοκρασίας αργίλιο πυριτικών αλάτων 1400

κάλυμμα cera αργιλίου ινών και 1260 πυριτικών αλάτων, το οποίο καθορίζεται από ¢8mm

ράβδοι και πιάτο Τύπου φιαγμένο από SUS310S.

3.2 οι πλευρικοί τοίχοι φούρνων είναι ευθυγραμμισμένοι με τα αντι-ανθρακιάζοντας τούβλα Isolite, θερμότητα

τούβλα συντήρησης και πίνακες συντήρησης θερμότητας. Το πάχος επένδυσης είναι 395mm.

3.3 η πυρίμαχη κόλλα είναι π-150 (εμπορικό σήμα της Ιαπωνίας). Έχει τα χαρακτηριστικά

από την ισχυρότερη συνδέοντας επίδραση στην υψηλότερη θερμοκρασία. Αντιστέκεται σε μια ανώτατη θερμοκρασία

από το celcius 1600 βαθμού.

4 συσκευή θέρμανσης: ηλεκτρικοί σωλήνες ακτινοβολίας θερμότητας.

4.1 οι ηλεκτρικοί σωλήνες θέρμανσης εγκαθίστανται στον ανώτερο και χαμηλότερο τοίχο

δάπεδο τζακιού. Το σύστημα θέρμανσης λειτουργεί με την παροχή ηλεκτρικού ρεύματος χαμηλής τάσης, και

το ο φούρνος δεν πρέπει να σταματηθεί κατά αντικατάσταση των σωλήνων θέρμανσης.

4.2 ηλεκτρικοί σωλήνες ακτινοβολίας θερμότητας, 66 σύνολα

a) εξωτερικός σωλήνας: ¢122*1425*4mm (SUS310S), 66 κομμάτια

b) θερμαντικός πυρήνας σωλήνων: OCr21Al6Nb, 66 σύνολα

c) μέρη μόνωσης (κορούνδιο): 66 σύνολα

4.3 θερμικός τύπος ζευγών WRN430 Κ, 6 κομμάτια

4.4 κάθε ζώνη τίθεται με έναν ανεξάρτητο μετασχηματιστή. Ο σωλήνας ακτινοβολίας θερμότητας

είναι στην παράλληλη σύνδεση, και δεν παρεμποδίζει ο ένας τον άλλον. Η θερμότητα

οι σωλήνες ακτινοβολίας διατηρούνται εύκολα.

Μετασχηματιστής, 380V/56V, 6 σύνολα

Μίξη του ανεμιστήρα (συμπεριφορά NSK με το σύστημα υδρόψυξης), 4 σύνολα

vanes (άξονας και vanes), 4 κομμάτια

ρουλεμάν, NSK, 8 σύνολα

μηχανή, 1.5kw, 4 σύνολα

συσκευή καπνών εξάτμισης 6 (αφαίρεση και κάψιμο του καπνού του φούρνου

και η δεξαμενή πετρελαίου)

Αεραντλία, 250W, 1 σύνολο

δεξαμενή 7 νερού στο στόμα φούρνων με το εσωτερικό στρώμα SUS304, 1 σύνολο

πόρτα 8 φούρνων

a) κινητή πόρτα φούρνων στο στόμα φούρνων, 1 σύνολο

b) μαλακή πόρτα κουρτινών μέσα στο φούρνο, 4 ομάδες

9 τρύπα αφαίρεσης σκόνης, 12 κομμάτια

Οι τρύπες σκόνης τίθενται στο χαμηλότερο μέρος των δίπλευρων τοίχων της προθέρμανσης

και το τμήμα θέρμανσης. Η τρύπα σκόνης εμποδίζεται με ένα βούλωμα φιαγμένο από

ίνα συντήρησης θερμότητας και πιάτο κάλυψης. Το βούλωμα καθορίζεται από το μηχανισμό μοχλών,

και είναι εύκολος να αφαιρεθεί.

10 η πόρτα φούρνων είναι επίσης εξοπλισμένη με 1 κουρτίνα πυρκαγιάς για να θερμάνει τον καθαρισμό

υγρό στην καθαρίζοντας δεξαμενή.

συσκευή ανεφοδιασμού 11 ατμόσφαιρας

ανεφοδιασμός ατμόσφαιρας: σταλαγματιά-στον τύπο: methanol+propane+ammonia

Έλεγχος 11,1 ατμόσφαιρας:

Έλεγχος οξυγόνου, μαραθώνιος, ΗΠΑ, 2 κομμάτια

Πιθανός ελεγκτής άνθρακα, Eurotherm, 2 σύνολα

Ανάλογη βαλβίδα, Burket, Γερμανία, 5 σύνολα

Μετρητής ροής μεθανόλης, 5 σύνολα

Μετρητής ροής προπανίου, 4 σύνολα

Μετρητής ροής αμμωνίας, 4 σύνολα

Μετρητής ροής προπανίου, 2 σύνολα

Μετρητής ροής αέρα αναφοράς, 4 σύνολα

Αεραντλία, 35W, 2 σύνολα
