90-130KG PER ΩΡΑ Φούρνος αντίστασης ζώνης με πλέγμα για συνδετήρες

1.Απαίτηση αγοραστή

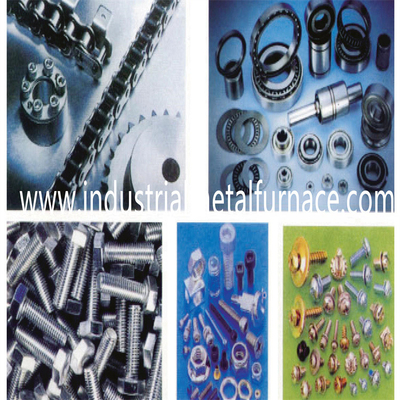

1.1 προϊόν: συνδετήρας;

1.2 διαδικασία: σβήσιμο, καθαρισμός, σκλήρυνση.

1.3 Παραγωγικότητα: περίπου 90-130 kg/h

1.5 Σύμφωνα με την απαίτηση του αγοραστή, συνιστούμε

ένας κλίβανος αντίστασης με ιμάντα με πλέγμα ματιών με αποτελεσματικό μέγεθος στα 300*3200*5mm.

2.Βασικές Παράμετροι Γραμμής Θερμικής Επεξεργασίας Φούρνου

Τροφοδοσία: 380V, 3 φάση, 50HZ;

Τροφοδοσία ολόκληρης της γραμμής: 190KW;

Συνολικό βάρος του εξοπλισμού: 18000kg

Συνολικό μήκος κλιβάνου: περίπου 19500 mm.

Ροή διαδικασίας: φούρνος σβέσης→ δεξαμενή σβέσης→ μηχανή καθαρισμού→

κλίβανος σκλήρυνσης και ηλεκτρικό σύστημα ελέγχου.

3. Χαρακτηριστικά

3.1 Ο κλίβανος θερμικής επεξεργασίας απορροφά ξένη τεχνολογία.Ο φούρνος

κατασκευάζεται στην Κίνα, αλλά υιοθετεί μάρκα υψηλής ποιότητας στο εξωτερικό για βασικά ανταλλακτικά.

ΕΝΑκαι η συνολική ποιότητα του κλιβάνου φτάνει σε διεθνές επίπεδο.

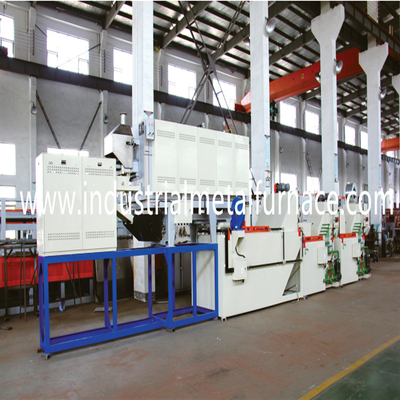

3.2 Ο κλίβανος θερμικής επεξεργασίας με ιμάντα πλέγματος αποτελείται από φούρνο σβέσης,

δεξαμενή σβέσης, μηχανή καθαρισμού, φούρνος σκλήρυνσης και ηλεκτρικό σύστημα ελέγχου.

4.Παράμετροι εξοπλισμού

4.1 ονομαστική θερμοκρασία

Κλίβανος σβέσης μηχανή καθαρισμού δεξαμενής σβέσης φούρνος σκλήρυνσης

820~920℃ 40~80℃ 40-60℃ 300-650℃

4.2 παραγωγικότητα

Σβήσιμο: 90-130 kg/h (που ποικίλλει ανάλογα με το σχήμα, το βάρος και την κατάσταση στοίβαξης του προϊόντος)

4.3 ατμόσφαιρα

Κλίβανος σβέσης: μεθανόλη και προπάνιο.

Κλίβανος σκλήρυνσης: αέρας;

4.4 Κλίβανος σβέσης τύπου ιμάντα διχτυωτών

Πλάτος ζώνης ματιών 300 mm

Μήκος περιοχής εργασίας: 3200 mm

Ύψος εργασίας: 50mm

4,5 δεξαμενή σβέσης

Πλάτος ιμάντα διχτυού: 500mm

Βάθος δεξαμενής: 1700mm

Πλάτος δεξαμενής: 1200mm

Μήκος δεξαμενής: 3200mm

4.6 Μηχάνημα καθαρισμού

Πλάτος ιμάντα διχτυού: 500mm

Πραγματικό μήκος: 2400mm

4.7 Κλίβανος σκλήρυνσης

Πλάτος ιμάντα διχτυού: 500mm

Πραγματικό μήκος: 4000mm

Πραγματικό ύψος: 80mm

5. Τεχνική Προδιαγραφή Ανά Μονάδα

Φούρνος σβέσης διχτυωτών ζωνών　　

Ο φούρνος σβέσης της ζώνης πλέγματος είναι το βασικό μέρος της γραμμής παραγωγής.Αποτελείται

από σώμα κλιβάνου, επένδυση, σιγαστήρα, κάτω πλάκα, συσκευή οδήγησης ιμάντα πλέγματος, θέρμανση

συσκευή και συσκευή ελέγχου θερμοκρασίας.

1 Κύριες παράμετροι:

Πλάτος κλιβάνου με ιμάντα πλέγματος ενανθράκωσης: 300mm

Μήκος περιοχής θέρμανσης: 3200mm

Έλεγχος θερμοκρασίας: Έλεγχος PID 4 ζωνών.

Ονομαστική ισχύς: 70KW;

Ομοιομορφία θερμοκρασίας κλιβάνου:≤±5℃;

Ομοιομορφία θερμοκρασίας για το ίδιο τμήμα:≤±3℃;

Αύξηση θερμοκρασίας εξωτερικού τοιχώματος κλιβάνου: ≤50℃

Συσκευή οδήγησης με ζώνη 2 mesh

Ο δικτυωτός ιμάντας κίνησης υιοθετεί τη σύγχρονη στήριξη από το κάτω μέρος του κλιβάνου

πλάκα σε λειτουργία παλινδρομικής κίνησης, έτσι ώστε ο δικτυωτός ιμάντας να φέρει το

ελάχιστη τάση σε υψηλή θερμοκρασία.

Ταχύτητα οδήγησης ζώνης 2,1 mesh: 30 ~ 150 mm/min, ρύθμιση ταχύτητας μετατροπής συχνότητας.

Ζώνη 2,2 mesh: 300*13200*1,2/1,8mm, SUS314, 1 τεμάχιο;

2,4 μειωτική ταχύτητα 0,75 kw, 1 σετ;

Δεξαμενή 2,5 σιγαστήρα SUS310, 1 σετ.

2.6 κινητή κάτω πλάκα κλιβάνου, 1Cr25Ni20Si2, SUS310 (χύτευση ακριβείας), 1 τεμάχιο;

2.7 πέρασμα επιστροφής, 1 σετ.

2,8 δεξαμενή νερού, 1 σετ;

3 υλικό διατήρησης της θερμότητας

3.1 Ο εσωτερικός τοίχος της οροφής έχει επένδυσηεισαγόμενοςμπλοκ cerablanket υψηλής θερμοκρασίας.

3.2 Τα πλαϊνά τοιχώματα του κλιβάνου ηλεκτρικής αντίστασης έχουν επένδυσηεισαγόμενοςθερμότητα υψηλής θερμοκρασίας

σανίδες συντήρησης.

3.3 Ο πυθμένας του κλιβάνου του μεταφορικού ιμάντα είναι κατασκευασμένος με ποιοτική θερμότητα

τούβλα συντήρησης.

3.4 Το θερμαντικό στοιχείο κάτω μέρος του κλιβάνου τύπου ιμάντα που φιλοξενεί τα τούβλα είναι ψηλά

παραμορφωμένα τούβλα αλουμίνας, 8 τεμάχια συνολικά.

Πλάκα πάτου δοχείου 3,5 σιγαστήρα (καρβίδιο του πυριτίου), 8 τεμάχια.

4 συσκευή θέρμανσης

Σύρμα αντίστασης, Cr15Al5, ￠35mm, 77 τεμάχια;

Σύρμα αντίστασης, Cr15Al5, ￠19mm, 2 τεμάχια;

Σωλήνας πορσελάνης, υλικό υψηλής αλουμίνας, 154 τεμάχια.

• Συσκευή καπνού (αφαίρεση των καυσαερίων από τον κλίβανο και τη δεξαμενή σβέσης)

Ανεμιστήρας εξάτμισης (0,25KW),1 σετ.

Θερμικό ζεύγος, τύπου Κ, WRN130, 4 τεμάχια;

6.Φούρνος εσωτερική ατμόσφαιρα

Μετρητής ροής μεθανόλης, 1 σετ.

Μετρητής ροής προπανίου, 1 σετ.

Μετρητής ροής αερίου αναφοράς, 2 σετ.

Αντλία αέρα, 4W, 2 σετ;

Ανιχνευτής οξυγόνου, TC-K-06,1 τεμ.

Ηλεκτρομαγνητική βαλβίδα, 1/4, 1τμχ;

7. Συσκευή ελέγχου θερμοκρασίας

Ο κλίβανος μεταφορικής ταινίας πλέγματος έχει ρυθμιστεί με 4 ζώνες θερμοκρασίας.Ο κλίβανος είναι ελεγχόμενος με PID και

κάθε ζώνη ρυθμίζεται με ένα αμπερόμετρο για τον έλεγχο της απόδοσης θέρμανσης κάθε ζώνης.

Η θερμοκρασία και το δυναμικό άνθρακα ελέγχονται από την έξυπνη θερμοκρασία

ελεγκτής.Υπάρχει αυτόματη και μη αυτόματη μέθοδος διαθέσιμη.

Η θερμοκρασία ρυθμίζεται με οπτική υπερ-θερμοκρασία και χαμηλή θερμοκρασία και

ηχητικός συναγερμός και συναγερμός θραύσης θερμικού ζευγαριού. Το σύστημα οδήγησης είναι ρυθμισμένο με

ένα μη φυσιολογικό σφάλμα οδήγησης οπτικός και ηχητικός συναγερμός.

Ελεγκτής θερμοκρασίας, 4 σετ.

Θερμικό ζεύγος, WRN120, τύπου Κ, 4 τεμάχια;

8.Quenching Tank

Το σώμα της δεξαμενής αποτελείται από σώμα δεξαμενής, συσκευή ανύψωσης, συσκευή θέρμανσης, ψύξη

συσκευή και συσκευή ελέγχου θερμοκρασίας.Το μέσο σβέσης είναι φωτεινό λάδι σβέσης.

1 σώμα δεξαμενής: Το σώμα της δεξαμενής είναι συγκολλημένο με χαλύβδινη πλάκα και χάλυβα τομής σε ένα πυκνό

τρόπο συγκόλλησης.

Χωρητικότητα δεξαμενής: περίπου 4000L, 1200*1700*3600mm (W,D,L)

Συσκευή ανύψωσης, 1 σετ.

Ο δικτυωτός ιμάντας υιοθετεί μηχανισμό μετάδοσης αλυσίδας.

Ανυψωτική βάση, SUS304, 1 τεμάχιο;

Πλάτος ζώνης διχτυού: 500 mm;

Γρανάζια και αλυσίδα: P=50,8mm, SUS304, 4 σετ;

Ρουλεμάν, UCT,UCP/208, 4 σετ.

Διχτυωτή ζώνη: 500*13250*1,2/2,8mm, SUS304, 1 τεμάχιο;

Πλάκα προστασίας σχήματος V, 500*50*40mm, 1 σετ.

Μειωτικός εξοπλισμός οδήγησης, 0,55KW , 1 σετ;

Ταχύτητα ιμάντα πλέγματος: 3-15 λεπτά (έλεγχος μετατροπέα Mitsubishi).

Προστατευτικό υπερφόρτωσης, 1 σετ.

σύστημα κυκλοφορίας υγρού απόσβεσης

Αντλία κυκλοφορίας, 2,2kW, d=50mm, 1 σετ;

Εναλλάκτης θερμότητας τύπου ψύξης αέρα, 1 σετ.

συσκευή θέρμανσης

Θερμοσίφωνας: 380V/4KW, 6 τεμάχια;

Εναλλαγή θερμότητας σωληνωτού τύπου W στυλ: d=25mm (χρησιμοποιώντας τη θερμότητα της απόσβεσης

λάδι για τη θέρμανση του υγρού καθαρισμού), 1 σετ.

Θερμικό ζεύγος, PT100, 1 τεμάχιο;

Ελεγκτής θερμοκρασίας, 1 σετ.

Ελεγκτής επιπέδου

Ο ελεγκτής στάθμης μπορούσε να ελέγξει το ανώτερο και το κατώτερο επίπεδο ορίου με ένα συναγερμό.

Ελεγκτής επιπέδου, UK-03, 1 σετ.

Ανεμιστήρας στεγνώματος, 0,75 kW, 1 σετ;

Συσκευή ανίχνευσης οδήγησης, 1 σετ.

9.Mesh Belt Rinsing Machine

Η μηχανή έκπλυσης φούρνου με ιμάντα συνεχούς πλέγματος έχει σχεδιαστεί με 3 εργασίες

θέσεις, 1 για καθαρισμό με εμβάπτιση ζεστού νερού, 1 για ψεκασμό με ζεστό νερό και 1 για

στέγνωμα στον αέρα.Το μηχάνημα είναι εξοπλισμένο με ισχυρά ακροφύσια.

1 τύπος: δικτυωτός ιμάντας βύθισης και τύπος καθαρισμού πίδακα.

Η συσκευή οδήγησης ιμάντα 2 mesh αποτελείται από βάση μεταφοράς, αλυσίδα μεταφοράς,

γρανάζι, δικτυωτός ιμάντας και μειωτήρας οδήγησης.

Πλάτος ιμάντα διχτυού: 500mm

Διχτυωτή ζώνη: 500*6600*1.2/2.8mm, 1 τεμάχιο;

Γρανάζια και τροχός αλυσίδας, P=50,8mm, 1 σετ;

Ρουλεμάν, UCT/UCP208, 4 σετ.

Εργαλείο μείωσης, 0,75KW, 1 σετ.

3 Η δεξαμενή καθαρισμού είναι κατασκευασμένη από χαλύβδινες πλάκες.Περιλαμβάνει ζεστό νερό

σύστημα καθαρισμού θαλάμου και ψεκασμού.

Χωρητικότητα δεξαμενής: 200L

Συσκευή έκπλυσης με σαπουνόνερο

Αντλία ξεβγάλματος: 1,5kW d=40mm, 1 σετ;

Τρύπα σκουπιδιών: 1 τεμάχιο;

4 έλεγχος θερμοκρασίας

Ηλεκτρική συσκευή θέρμανσης: 380V/4Kw, 6 τεμάχια;

Ισχύς θέρμανσης: 24Kw;

Θερμικό ζεύγος θερμοκρασίας, PT100, 1 τεμάχιο;

Ελεγκτής θερμοκρασίας, 1 σετ.

συσκευή αυτόματης παροχής αναπλήρωσης νερού, 1 ομάδα.

Διαχωριστής λαδιού και νερού, τύπος υπερχείλισης, 1 σετ.

Αντλία αναπλήρωσης λαδιού, 370W, 1 σετ.

Συσκευή ανίχνευσης βλαβών οδήγησης, 1 σετ.

10.Mesh Belt Tempering Furnace

Ο κλίβανος σκλήρυνσης με δικτυωτό ιμάντα θερμαίνει τα μέρη από το επάνω και το κάτω τοίχωμα του.

Κάθε ζώνη θέρμανσης διαθέτει 1 ανεμιστήρα κυκλοφορίας αέρα για τη βελτίωση της ομοιομορφίας της θερμοκρασίας

μέσα στο φούρνο.Ο δικτυωτός ιμάντας υιοθετεί μηχανισμό μετάδοσης κυλίνδρου υποστήριξης.

1 Κύριες παράμετροι

Πλάτος ζώνης 1.1 Mesh: 500mm

1.2 Μήκος περιοχής θέρμανσης: 4000mm

1,3 ονομαστική ισχύς: 48 kW

1.4 Έλεγχος θέρμανσης: Έλεγχος PID 2 ζωνών.
1,5 ομοιομορφία θερμοκρασίας κλιβάνου:≤±5℃, αύξηση θερμοκρασίας εξωτερικού τοιχώματος κλιβάνου: ≤45℃;

2 μπροστινό σταντ

Η μπροστινή βάση είναι το τραπέζι εισόδου του κλιβάνου σκλήρυνσης.Αποτελείται από

το πλαίσιο και τους κυλίνδρους στήριξης.

2.1 Μέγεθος μπροστινής βάσης: 1500*700*980 mm

2,2 κύλινδρος στήριξης, ￠219 mm, 1 σετ.

Ρολό στήριξης, 89 mm, 1 σετ.

3. Σώμα φούρνου

Το σώμα του κλιβάνου σκλήρυνσης είναι κατασκευασμένο από κέλυφος και πλαίσιο βάσης.Είναι κατασκευασμένο από 5mm

χαλύβδινη πλάκα και χάλυβας τομής 10#.

Μέγεθος σώματος κλιβάνου σκλήρυνσης: 4000*1375*1760mm.

11.Η πλάκα κάλυψης της κορυφής του κλιβάνου είναι κατασκευασμένη σε τμήματα για να είναι εύκολη

συντήρηση.

4.Συσκευή οδήγησης ζώνης πλέγματος

4.1 Ο δικτυωτός ιμάντας κινείται από το πλαίσιο στήριξης.Ο δικτυωτός ιμάντας είναι της πίσω κίνησης

τύπου, και έτσι φέρει ελάχιστη δύναμη εφελκυσμού σε υψηλή θερμοκρασία.

Ταχύτητα οδήγησης ιμάντα 4,2 mesh:: 30~120 mm/min, έλεγχος μετατροπέα.

Ζώνη 4,3 mesh: 500*14000*1,2/1,8mm, SUS304S, 1 τεμάχιο;

4.4 πλαίσιο στήριξης, 500*4000mm, SUS304, 1 σετ.

4,5 αλυσίδα και γρανάζι, P=19,05mm, 1 σετ;

4,6 μειωτήρας, BWEY121-43*43-0,75kW, 1 σετ;

5. Υλικό διατήρησης θερμότητας

5.1 Ο τοίχος υιοθετεί ελαφρύ τούβλο διατήρησης θερμότητας + κουβέρτα από ίνες πυριτικού αλουμινίου.

5.2 Το κάτω μέρος υιοθετεί ελαφρύ τούβλο διατήρησης θερμότητας + σανίδα από ίνες αλουμινίου από πυριτικό.

5.3 Η κορυφή του σώματος του κλιβάνου υιοθετεί βαμβάκι από ίνες πυριτικού αλουμινίου.Η ζέστη

Το υλικό συντήρησης τυλίγεται γύρω από τον αεραγωγό.

5.4 Η κόλλα που χρησιμοποιείται είναι υψηλής θερμοκρασίας τύπου 1000.

6. συσκευή θέρμανσης

Οι σωλήνες ακτινοβολίας θερμότητας εγκαθίστανται στην άνω και κάτω περιοχή του σώματος.

6.1 Ηλεκτρικοί σωλήνες ακτινοβολίας θερμότητας, 220V/1.0kW, 24 τεμάχια;

6.2 ρυθμιστής θερμοκρασίας, Honeywell, 2 σετ.

6.3 θερμικό ζεύγος, τύπου Κ, 2 τεμάχια;

7 ανεμιστήρες κυκλοφορίας, εισαγόμενη τεχνολογία, 2 σετ.

7,1 άξονας πτερυγίων, ￠55mm SUS304,2 τεμάχια;

7.2 φυγοκεντρικά πτερύγια, ￠320, SUS304, 2 τεμάχια;

7.3 ρουλεμάν, (NSK) UCFY211/209, 2 σετ;

7,4 μοτέρ, 1,5 kw, 2 σετ;

7,5 δεξαμενή ψύξης λαδιού, 2 τεμ.

Συσκευή ανίχνευσης οδήγησης με ζώνη 7,6 mesh, Omron, 1 ομάδα.

12.Μηχανογραφημένος Ηλεκτρικός Έλεγχος

Συλλογική καλωδίωση του ηλεκτρικού πίνακα ελέγχου

Ηλεκτρικός πίνακας ελέγχου, 600*700*2000mm, 5 τεμάχια;

Ο φούρνος συνεχούς δικτυωτού ιμάντα μεταφοράςπαρακολουθείται από το PLC που ελέγχει το

θερμοκρασία, στάθμη υγρού και συσκευή οδήγησης.Το σύστημα ελέγχου διαθέτει ηχητικό

και οπτικός συναγερμός, σύστημα κλειδώματος ασφαλείας και οθόνη προσομοίωσης για παρατήρηση

την απόδοση του κλιβάνου σε πραγματικό χρόνο.Κάθε μονάδα έχει λειτουργία μίας κίνησης

και σύνδεση.Όταν υπάρχει κατάσταση μπλοκαρίσματος υλικού, ο δικτυωτός ιμάντας κάθε μονάδας

μπορεί να κινηθεί δεξιόστροφα ή αριστερόστροφα.Η δεξαμενή σβέσης θα μπορούσε να σταματήσει την κίνηση

προσωρινά για την ισοθερμική διαδικασία.
