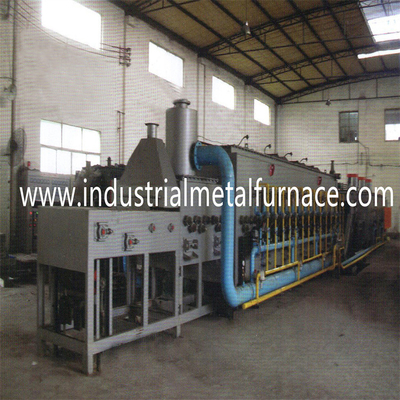

300KG ΑΝΑ φούρνο ζωνών πλέγματος μερών σφυρηλατημένων κομματιών ΩΡΑΣ
για την ισόθερμη επεξεργασία ομαλοποίησης
1. Φούρνος θερμικής επεξεργασίας ζωνών πλέγματος
Ο φούρνος ζωνών πλέγματος που ομαλοποιεί το φούρνο είναι το μέρος κλειδί της γραμμής. Ο φούρνος ζωνών πλέγματος για τη θερμική επεξεργασία αποτελείται
από την οδηγώντας συσκευή ζωνών πλέγματος, υλικό συντήρησης θερμότητας, συσκευή θέρμανσης, και
συσκευές ελέγχου θερμοκρασίας. Ο φούρνος ζωνών πλέγματος ομαλοποίησης συνεχής αποτελείται
από την περιοχή προθέρμανσης και το κοχύλι φούρνων.
2. Προδιαγραφή εξοπλισμού
2.1 δροσίζοντας μηχανή
Η δροσίζοντας μηχανή αποτελείται από το μεταφορέα, ο ανεμιστήρας κυκλοφορίας,
σώμα συντήρησης θερμότητας και οδηγώντας συσκευή.
2.2 ισόθερμος φούρνος ομαλοποίησης
Ο ισόθερμος φούρνος ζωνών πλέγματος ομαλοποίησης για την πώληση υιοθετεί ανώτερος και χαμηλότερος
σχέδιο θέρμανσης μέσω των σωλήνων ακτινοβολίας θερμότητας. Κάθε ζώνη τίθεται με το ένα μεγάλο
ανεμιστήρας κυκλοφορίας ζεστού αέρα δύναμης για να φθάσει στην ομοιομορφία θερμοκρασίας.
2.3 ηλεκτρικό γραφείο ελέγχου
Ολόκληρη η διαδικασία παραγωγής ρυθμίζεται από τον υπολογιστή και ελέγχεται από το σύστημα PLC.
Το σύστημα ελέγχου ελέγχει τη θερμοκρασία, το οδηγώντας σύστημα, το υγρό επίπεδο, κ.λπ.
Το σύστημα έχει την ασφάλεια να συνδέσει και να σφάλει τον ευδιάκριτο και οπτικό συναγερμό.
3.Components κατάλογος
| Αριθ. |
Στοιχείο |
Q'ty |
Προέλευση |
Σημειώσεις |
| Θερμαντικός φούρνος |
| 1 |
Κοχύλι φούρνων |
Δομή χάλυβα Q235 |
Όλοι |
Το εργοστάσιο κάνει |
|
| Ανθεκτικός στη θερμότητα χάλυβας |
Όλοι |
Ιαπωνία |
SUS310S |
| 2 |
Επένδυση |
Να δέσει τα μέρη SUS310S |
Όλοι |
Ιαπωνία |
|
| Κάλυμμα 1260 Cera |
Όλοι |
Isolite |
|
| Κάλυμμα 1400 Cera |
Όλοι |
Isolite |
|
| Κάλυμμα 1260 cera υψηλός-αλουμίνας |
Όλοι |
Isolite |
|
| Πίνακας 1000 συντήρησης θερμότητας |
Όλοι |
Isolite |
|
| Τούβλα B5 υψηλός-αλουμίνας |
Όλοι |
Isolite |
|
| Κόλλα 1500 |
Όλοι |
Ιαπωνία |
|
| 3 |
Θέρμανση
|
Ηλεκτρική θέρμανση |
Εξωτερικός σωλήνας ¢120mm |
36 σύνολα |
Ιαπωνία |
|
| Στοιχείο θέρμανσης |
36 σύνολα |
Σαγκάη |
|
| Μονωτής |
36 σύνολα |
Yixing |
|
|
Θερμικό ζεύγος
Wrn430-Κ 1000
|
4 κομμάτια |
Dazheng, Chongqing |
|
| μετασχηματιστής 380V/42V |
4 σύνολα |
ΣΑΓΚΆΗ |
|
|
4
|
Οδήγηση
Συσκευή
|
Κύλινδρος ¢50/89 υποστήριξης αιθουσών θέρμανσης |
27 κομμάτια |
Taihu, Wuxi |
SUS310 |
| Κύλινδρος ¢50/89 υποστήριξης αιθουσών προθέρμανσης |
8 κομμάτια |
Taihu, Wuxi |
SUS04 |
| συμπεριφορά UCL207 |
Όλοι |
NSK |
|
| Ρόδα P=19.05mm αλυσίδων και αλυσσοτροχών |
Όλοι |
Suzhou |
|
| Μειωτής ASX70-120-0.75kW |
1 σύνολο |
Chengta, Ταϊβάν |
|
| Ζώνη 600*18000* 2/2.5 πλέγματος |
1 κομμάτι |
Shuangxing |
SUS314 |
| Διακόπτης εγγύτητας |
1 κομμάτι |
Omron |
|
| Δροσίζοντας μηχανή |
| 1 |
Δομή χάλυβα Q235 |
Όλοι |
Το εργοστάσιο κάνει |
|
| 2 |
Ζώνη 800*8500*2.5/3.5mm πλέγματος |
1 κομμάτι |
Shuangxing |
SUS304 |
| 3 |
Ανεμιστήρας 0.75kW |
4 σύνολα |
Yingda, Σαγκάη |
|
| 4 |
μειωτής ASX-60-100-0.75kW |
1 σύνολο |
Chengta, Ταϊβάν |
|
| 5 |
Ρόδα P=76.2mm αλυσίδων και αλυσσοτροχών |
Όλοι |
Suzhou |
SUS304 |
| 6 |
Θερμικός τύπος ζευγών Κ |
1 κομμάτι |
Dazheng, Chongqing |
|
| 7 |
Προστάτης υπερφόρτωσης |
1 σύνολο |
Εισαγόμενη τεχνολογία |
|
| 8 |
Οδηγώντας συσκευή ανίχνευσης (διακόπτης εγγύτητας) |
1 κομμάτι |
Omron |
|
| Ισόθερμος |
|
| 1 |
Δομή χάλυβα Q235 |
Όλοι |
Το εργοστάσιο κάνει |
|
| 2 |
Κουκούλα οδηγών αέρα |
Όλοι |
Το εργοστάσιο κάνει |
SUS304 |
| 3 |
Υλικό συντήρησης θερμότητας |
Τούβλο συντήρησης θερμότητας |
Όλοι |
He'nan |
|
| Πίνακας ινών |
Όλοι |
Shandong |
|
| 5 |
Σύστημα θέρμανσης |
Σωλήνας ακτινοβολίας θερμότητας |
Εξωτερικός σωλήνας
¢76mm
|
36 σύνολα |
Σαγκάη |
|
| Στοιχείο θέρμανσης |
36 σύνολα |
Σαγκάη |
|
| Μονωτής |
36 σύνολα |
Yixing |
|
| Θερμικό ζεύγος wrn430-Κ-800 |
3 κομμάτια |
Dazheng, Chongqing |
|
| 6 |
Ανεμιστήρας κυκλοφορίας |
Μηχανή 1.5kW |
3 σύνολα |
Teco |
|
| Vanes που συνδέονται με τον άξονα |
3 σύνολα |
Μόνος κάνετε |
SUS304 |
| Συμπεριφορά UCFY211/209 |
6 σύνολα |
NSK, Ιαπωνία |
|
|
7
|
Οδηγώντας σύστημα |
Κύλινδρος υποστήριξης, ¢50mm |
24 κομμάτια |
Wuxi |
SUS304 |
| Ρουλεμάν, UCF207 |
48 σύνολα |
Kaifeng |
|
| Ρόδα P=19.05mm αλυσίδων και αλυσσοτροχών |
Όλοι |
Suzhou |
|
| Μειωτής ASX-70-120-0.75kW |
1 σύνολο |
Chengta, Ταϊβάν |
|
| Ζώνη 800*18000*1.6/2.5 πλέγματος |
1 κομμάτι |
Shuangxing |
SUS304 |
| 8 |
Οδηγώντας συσκευή ανίχνευσης (διακόπτης εγγύτητας) |
1 κομμάτι |
Omron |
|
| Ηλεκτρικά συστατικά |
| 1 |
Ψηφιακός ελεγκτής θερμοκρασίας (φούρνος θέρμανσης) |
4 σύνολα |
Honeywell |
|
| 2 |
Ψηφιακός ελεγκτής θερμοκρασίας (μεταφορέας) |
1 σύνολο |
Honeywell |
|
| 3 |
Ψηφιακός ελεγκτής θερμοκρασίας (ισόθερμος φούρνος ομαλοποίησης) |
3 σύνολα |
Honeywell |
|
| 4 |
CM13310 σειρά |
Όλοι |
Siemens |
|
| 5 |
3TF εναλλασσόμενο ρεύμα 220V σειράς |
1 σύνολο |
Siemens |
|
| 6 |
3TB εναλλασσόμενο ρεύμα 220V σειράς |
1 σύνολο |
Siemens |
|
| 7 |
Σειρά ηλεκτρονόμων 3UA5040 θερμότητας |
1 σύνολο |
Siemens |
|
| 8 |
Σειρά διακοπτών C65AD |
1 σύνολο |
Siemens |
|
| 9 |
Ενδιάμεσο εναλλασσόμενο ρεύμα 220V ηλεκτρονόμων MY2N |
1 σύνολο |
Siemens |
|
| 10 |
Αμπερόμετρο 6l2-α εναλλασσόμενου ρεύματος |
Όλα τα σύνολα |
Dongfeng, Suzhou |
|
| 11 |
Βολτόμετρο 6l2-Β εναλλασσόμενου ρεύματος |
Όλοι |
Dongfeng, Suzhou |
|
| 12 |
Φως ένδειξης |
Όλοι |
Σνάιντερ |
|
| 13 |
Περιστροφικός διακόπτης |
Όλοι |
Σνάιντερ |
|
| 14 |
Κουμπιά |
Όλοι |
Σνάιντερ |
|
| 15 |
ελεγκτής δύναμης |
4 σύνολα |
Ouyake |
Θερμαντικός φούρνος |
| 16 |
Ελεγκτής δύναμης |
3 σύνολα |
|
Ισόθερμος φούρνος ομαλοποίησης |
| 17 |
Αναστροφέας frn1.5g11s-4 0.75kW |
2 σύνολα |
Mitsubishi, Ιαπωνία |
Θερμαντικός φούρνος, ισόθερμος φούρνος ομαλοποίησης |
| 18 |
Αναστροφέας frn1.5g11s-4 1.5kW |
2 σύνολα |
Mitsubishi, Ιαπωνία |
Δροσίζοντας μηχανή |
| 19 |
PLC |
1 σύνολο |
Mitsubishi, Ιαπωνία |
|
| 20 |
Οθόνη αφής 15 ίντσα |
1 σύνολο |
Kunluntongtai |
|
| 21 |
Διακόπτης E2E-X10ME1 εγγύτητας |
3 κομμάτια |
OMRON |
|
