Ανθρακοποίηση φούρνων ζωνών πλέγματος θερμικής επεξεργασίας αερίου κυλίνδρων υποστήριξης

Μετρίαση για τους συνδέσμους

1.Buyer απαίτηση

1.1Product: εργαλεία χεριών

1.2 διαδικασία: φωτεινές απόσβεση και μετρίαση

1.3 παραγωγικότητα: απόσβεση: 250-350kg/h

2. Προδιαγραφή

Σύμφωνα με την απαίτηση του αγοραστή, συστήνουμε τον πελάτη μας

για να επιλέξει το φούρνο ζωνών πλέγματος αερίου τύπων κυλίνδρων υποστήριξης 600*6000mm.

3. Γενική εισαγωγή εξοπλισμού και κύρια χαρακτηριστικά γνωρίσματα

1 γενική εισαγωγή

1.1 ο φούρνος θερμικής επεξεργασίας συνδυάζει τις προηγμένες τεχνολογίες

από την Ταϊβάν. Τα μέρη κλειδί του εισάγονται από στο εξωτερικό.

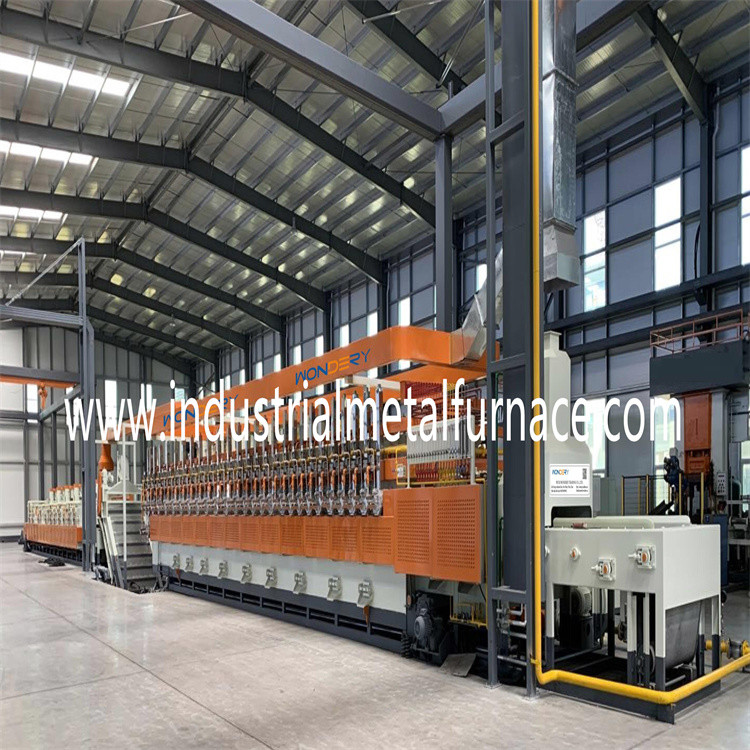

1.2 η γραμμή παραγωγής αποτελείται από τη ζώνη πλέγματος κυλίνδρων υποστήριξης

ο αποσβήνοντας φούρνος, αποσβήνοντας δεξαμενή, πετρέλαιο αφαιρεί τη στάση, μετα-καθαρισμός

μηχανή, μετριάζοντας φούρνος ζωνών πλέγματος κυλίνδρων υποστήριξης, και ηλεκτρικός

σύστημα ελέγχου.

2.Features:

2.1 για να ικανοποιήσει τις ανάγκες παραγωγής τα μέρη, η θερμική επεξεργασία

η employsTaiwan τεχνολογία φούρνων, και βελτιώνει την εξοικονόμηση ενέργειάς της

επίδραση στον τομέα της πυρίμαχης επένδυσης.

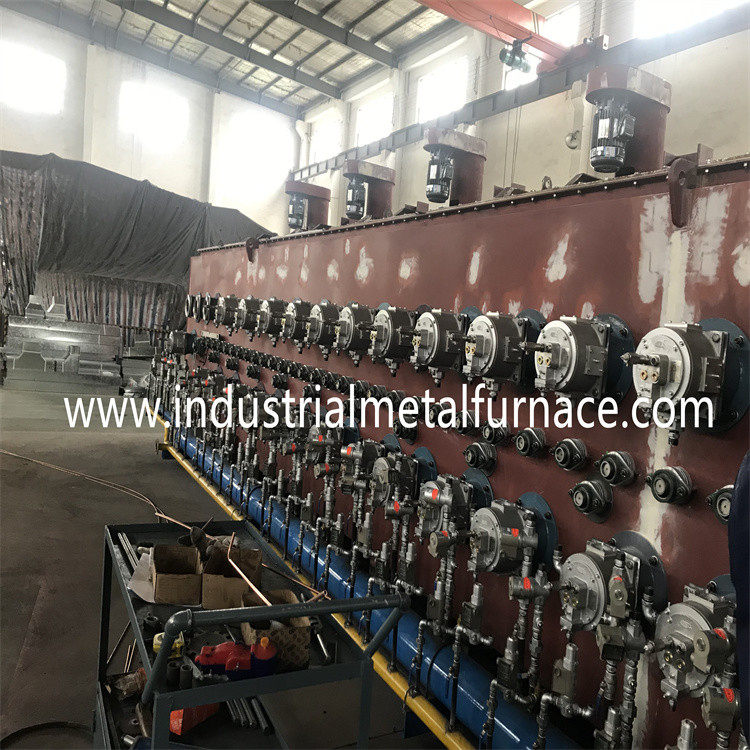

2.2 ο φούρνος μεταφορέων ζωνών πλέγματος για την απόσβεση και τη μετρίαση θερμαίνεται από φυσικό

αέριο που είναι ενέργεια - αποταμίευση, χαμηλότερο κόστος και υψηλότερη αποδοτικότητα.

2.3 η ζώνη πλέγματος υποστηρίζεται από τους κυλίνδρους υποστήριξης με συγχρονισμένος

μετακίνηση έτσι ώστε η ζώνη πλέγματος αντέχει μια ελάχιστη ένταση.

2.4 οι κύλινδροι υποστηρίζω από το ειδικό σφραγισμένο υψηλή πίεση ρουλεμάν.

2.5 η ζώνη πλέγματος σχεδιάζεται με την ανώμαλη συσκευή συναγερμών μεταφορών

για να βεβαιώσει τη σταθερή μετακίνηση της ζώνης πλέγματος.

2.6 η σταλαγματιά-μέσα ατμόσφαιρα εξαερώνεται από έναν εξαερωτή και στέλνεται έπειτα

φούρνος. Η ατμόσφαιρα επιτηρείται και ελέγχεται συνεχώς κοντά

ένας έλεγχος οξυγόνου.

2.7 η καυτή ζώνη πλέγματος επιστρέφει πίσω στην είσοδο του φούρνου και

προθερμαίνει τα κρύα μέρη, το οποίο σώζει την ενέργεια πολύ.

3. Βασικές παράμετροι γραμμών παραγωγής

3.1 ο φούρνος ζωνών μεταφορέων αποτελείται από τον αποσβήνοντας φούρνο ζωνών πλέγματος,

η αποσβήνοντας δεξαμενή, πετρέλαιο αφαιρεί τη στάση, μετα-καθαρίζοντας μηχανή, μετριάζοντας φούρνος μεταφορέων

3.2 συνολική δύναμη φόρτωσης: περίπου 70KW (ηλεκτρική ενέργεια) 3phase παροχής ηλεκτρικού ρεύματος, 380v, 50Hz

720KW (φυσικό αέριο)

3.3 συνολικό βάρος: περίπου 35000kg

3.4 συνολικό μήκος: περίπου 28500mm

4. Προδιαγραφή εξοπλισμού

1 θερμοκρασία εργασίας:

3 ατμόσφαιρα φούρνων

5. Δύναμη γραμμών παραγωγής και κατανάλωση ενέργειας

5.1 δύναμη

Δύναμη θέρμανσης: 380V±10%, 3 συγχρονίζουν, εναλλασσόμενο ρεύμα, 50HZ

Μέτρηση και σύστημα ελέγχου: 220V±10%, 50HZ

Σύστημα θέρμανσης: περίπου 48kW

Οδηγώντας δύναμη συστημάτων και άλλα σημεία κατανάλωσης: περίπου 30kW

Παροχή ηλεκτρικού ρεύματος ολόκληρης της γραμμής: περίπου 78kW

Κατανάλωση ισχύος στην κανονική εργασία: περίπου 25kW

5.2 κατανάλωση φυσικού αερίου

Αποσβήνοντας φούρνος: 600KW

Μετριάζοντας φούρνος: 400KW

Συνολική κατανάλωση φυσικού αερίου: 1000KW

Παράμετροι σωλήνων κολπίσκων 5,3 ατμοσφαιρών

Σωλήνας κολπίσκων μεθανόλης: 3-5 λ/ω ≥0.04 MPA

Σωλήνας κολπίσκων προπανίου: αυτόματος έλεγχος με τον ανεφοδιασμό ≤500L/h πίεση ≥0.04Mpa ανεφοδιασμού

5.4 δροσίζοντας νερό

Ποιότητα νερού: σύμφωνα με βιομηχανικό κυκλοφορώντας νερό κρατικού το τυποποιημένο χαμηλός-ασβεστίου

Ανασταλμένη ουσία: ανώτατο 10mg το /L

Μέγεθος τρυπών ζωνών πλέγματος φίλτρων: ανώτατα 0.3mm

Θερμοκρασία κολπίσκων: (ανώτατο) 30℃ (το καλοκαίρι)

Θερμοκρασία κολπίσκων: (λ.) 5℃ (το χειμώνα)

Διαφορά θερμοκρασίας: 10℃

Πίεση κολπίσκων: 0,2 MPA

Ανώτατη κατανάλωση νερού: περίπου 50m3/h (χρήση κυκλοφορίας)

5.5 συμπληρωματικός εξοπλισμός (που παρέχεται από τον αγοραστή)

Η δροσισμένη δεξαμενή νερού και ο δροσίζοντας πύργος είναι συνήθως

τοποθετημένος έξω από το εργαστήριο

αλλά κοντά στη γραμμή παραγωγής. Η ικανότητα δύναμης ψύξης

πρέπει να είστε ≥60m3/h.

6. Αυτοματοποιημένος ηλεκτρικός έλεγχος

Ηλεκτρικό γραφείο ελέγχου (κολεκτίβα που συνδέει με καλώδιο)

Ηλεκτρικό γραφείο ελέγχου, 1000*700*2000mm, 3 κομμάτια

Ολόκληρη η διαδικασία παραγωγής ρυθμίζεται από τον υπολογιστή

και ελεγχόμενος από το σύστημα PLC.

Το σύστημα ελέγχου του συνεχούς φούρνου ζωνών

έχει έναν σε πραγματικό χρόνο έλεγχο, διαχείριση

και έλεγχος διεργασίας της θερμοκρασίας, του οδηγώντας συστήματος, των μηχανών, του συστήματος θέρμανσης, και της ασφάλειας.

Το σύστημα ελέγχου θέρμανσης του φούρνου ζωνών πλέγματος αποτελείται από το α

μετρητής θερμοκρασίας και ένα PLC, το οποίο πραγματοποιεί τον παράλληλο

ενδασφάλιση του σφυγμού του καυστήρα

ανάφλεξη.
