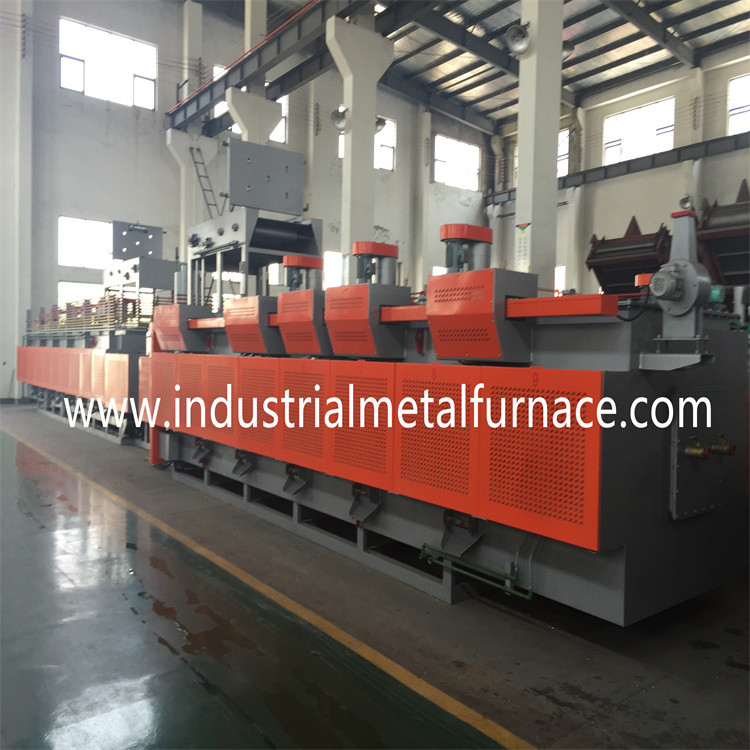

Συνεχής μεταφορέας κυλίνδρων υποστήριξης ηλεκτρικός

Φούρνος ζωνών πλέγματος, συνεχής φούρνος ζωνών

1. Απαίτηση αγοραστών

1.1 προϊόν: σύνδεσμοι, μανίκια

1.2 διαδικασία: φωτεινή απόσβεση, μετρίαση

1.3 παραγωγικότητα: απόσβεση: 200-250kg/h

2. Προδιαγραφή

Σύμφωνα με την απαίτηση του αγοραστή, συστήνουμε το μας

πελάτης για να επιλέξει το φούρνο ζωνών πλέγματος με αποτελεσματικό

αποσβήνοντας φούρνος ζωνών πλέγματος με το μέγεθος 50mm*5000mm

(ζώνη πλέγματος width*height).

3. Γενική εισαγωγή εξοπλισμού και κύρια χαρακτηριστικά γνωρίσματα

1 γενική εισαγωγή

1.1 η γραμμή θερμικής επεξεργασίας συνδυάζει τις προηγμένες τεχνολογίες από

Ταϊβάν. Τα μέρη κλειδί του εισάγονται από στο εξωτερικό.

1.2 η γραμμή παραγωγής αποτελείται από τη μαγνητική χρέωση ζωνών

μηχανή, pre-cleaning μηχανή, αποσβήνοντας φούρνος κυλίνδρων υποστήριξης,

αποσβήνοντας δεξαμενή, πετρέλαιο που αφαιρεί τη στάση, μετα-που καθαρίζει τη μηχανή,

μετριάζοντας φούρνος ζωνών πλέγματος υποστήριξη-κυλίνδρων, και ηλεκτρικό σύστημα ελέγχου.

Χαρακτηριστικά γνωρίσματα:

2.1 για να ικανοποιήσει τις ανάγκες παραγωγής τα μέρη, ο φούρνος

υιοθετεί την τεχνολογία της Ταϊβάν, και βελτιώνει την επίδραση εξοικονόμησης ενέργειάς του μέσα

ο τομέας της πυρίμαχης επένδυσης.

2.2 η γραμμή παραγωγής υιοθετεί τη χαμηλής τάσης θέρμανση μέσω

μετασχηματιστής για να παρατείνει τη ζωή υπηρεσιών των σωλήνων θέρμανσης.

2.3 η ζώνη πλέγματος υποστηρίζεται από τους κυλίνδρους υποστήριξης με συγχρονισμένος

μετακίνηση έτσι ώστε η ζώνη πλέγματος αντέχει μια ελάχιστη ένταση.

2.4 οι κύλινδροι υποστηρίζω από το ειδικό σφραγισμένο υψηλή πίεση ρουλεμάν.

2.5 η ζώνη πλέγματος σχεδιάζεται με την ανώμαλη συσκευή συναγερμών μεταφορών

για να βεβαιώσει τη σταθερή μετακίνηση της ζώνης πλέγματος.

2.6 η σταλαγματιά-μέσα ατμόσφαιρα εξαερώνεται από έναν εξαερωτή και στέλνεται έπειτα

ο φούρνος. Η ατμόσφαιρα επιτηρείται και ελέγχεται συνεχώς

από έναν έλεγχο οξυγόνου.

2.7 η καυτή ζώνη πλέγματος επιστρέφει πίσω στην είσοδο του φούρνου και

προθερμαίνει τον κρύο partss, ο οποίος σώζει την ενέργεια πολύ.

4. Βασικές παράμετροι γραμμών παραγωγής

4.1 συνολική δύναμη φόρτωσης: περίπου 286kw 3phase παροχής ηλεκτρικού ρεύματος, 380v, 50Hz

4.2 συνολικό μήκος: περίπου 30m

4,3 μονάδες της γραμμής: χρεώνοντας μηχανή, precleaning μηχανή, απόσβεση

φούρνος, αποσβήνοντας δεξαμενή, πετρέλαιο που αφαιρεί τη στάση, μετα-που καθαρίζει τη μηχανή,

μετριάζοντας φούρνος.

4.4 συνολικό βάρος: περίπου 42ton

5. Προδιαγραφή εξοπλισμού

1 θερμοκρασία εργασίας:

Precleaning μηχανή: 40~60℃ αποσβήνοντας φούρνος: 820~950℃ απόσβεση

δεξαμενή, 60~80℃ μετα-καθαρίζοντας μηχανή: 40~60℃ μετριάζοντας φούρνος: 300~450℃

παραγωγικότητα 2

Απόσβεση: 200-250kg/h (που ποικίλλουν με το μέγεθος κομματιών προς κατεργασία, βάρος,

συσσωρεύοντας τη μέθοδο, και άλλους σχετικούς όρους)

ατμόσφαιρα 3 φούρνων

Αποσβήνοντας φούρνος: methanol+propane

Μετριάζοντας φούρνος: αέρας

4 χρεώνοντας μηχανή

Πλάτος ζωνών πλέγματος: 500 χιλ.

5 Pre-cleaning μηχανή

Πλάτος ζωνών πλέγματος: 500 χιλ.

Όγκος δεξαμενών: 1.5m3

6 αποσβήνοντας φούρνος τύπων ζωνών πλέγματος

Πλάτος ζωνών πλέγματος: 500mm

Μήκος κολπίσκων: 2000mm

Προθέρμανση του μήκους ζωνών: 1100mm

Μήκος περιοχής εργασίας: 5000mm

Αποτελεσματικό ύψος: 80mm

7 δεξαμενή αποσβήνοντας πετρελαίου

Πλάτος ζωνών πλέγματος: 800mm

Μήκος δεξαμενών πετρελαίου: 3800mm

Πλάτος δεξαμενών πετρελαίου: 1600mm

Βάθος δεξαμενών πετρελαίου: 1800mm

Όγκος δεξαμενών: 8 μ3

πετρέλαιο 8 που αφαιρεί τη στάση

Πλάτος ζωνών πλέγματος: 800mm

9 μετα-καθαρίζοντας μηχανή

Πλάτος ζωνών πλέγματος: 800mm

Όγκος δεξαμενών: 1.5m3

μετριάζοντας φούρνος ζωνών 8 πλέγματος

Αποτελεσματικό ύψος: 100mm

Πλάτος ζωνών πλέγματος: 800mm

Μήκος περιοχής θέρμανσης: 5000mm

6. Δύναμη γραμμών παραγωγής και κατανάλωση ενέργειας

6.1 δύναμη

Δύναμη θέρμανσης: 380V±10%, 3 συγχρονίζουν, εναλλασσόμενο ρεύμα, 50HZ

Μέτρηση και σύστημα ελέγχου: 220V±10%, 50HZ

Σύστημα θέρμανσης: περίπου 310kW

Οδηγώντας δύναμη συστημάτων και άλλα σημεία κατανάλωσης: περίπου 24kW

Παροχή ηλεκτρικού ρεύματος ολόκληρης της γραμμής: περίπου 334kW

Κατανάλωση ισχύος στην κανονική εργασία: περίπου 150kW

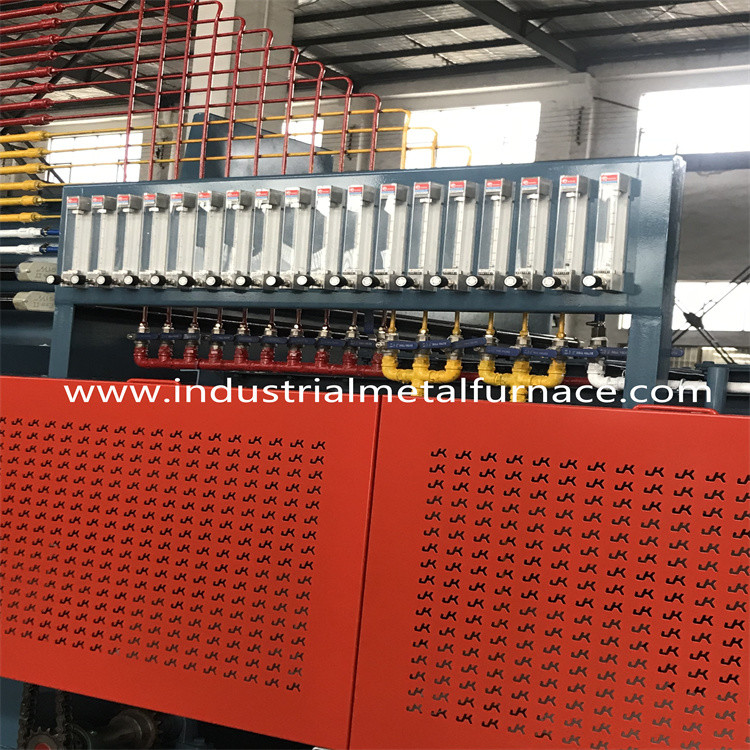

παράμετροι σωλήνων κολπίσκων 6,2 ατμοσφαιρών

Σωλήνας κολπίσκων μεθανόλης: 2-3 λ/ω ≥0.04 MPA

Σωλήνας κολπίσκων προπανίου: αυτόματος έλεγχος με τον ανεφοδιασμό ≤500L/h ανεφοδιασμός

πίεση ≥0.04Mpa

6.3 δροσίζοντας νερό

Ποιότητα νερού: σύμφωνα με το κρατικό τυποποιημένο χαμηλός-ασβέστιο βιομηχανικό

κυκλοφορώντας νερό

Ανασταλμένη ουσία: ανώτατο 10mg το /L

Μέγεθος τρυπών ζωνών πλέγματος φίλτρων: ανώτατα 0.3mm

Θερμοκρασία κολπίσκων: (ανώτατο) 30℃ (το καλοκαίρι)

Θερμοκρασία κολπίσκων: (λ.) 5℃ (το χειμώνα)

Διαφορά θερμοκρασίας: 10℃

Πίεση κολπίσκων: 0,2 MPA

Ανώτατη κατανάλωση νερού: περίπου 30m3/h (χρήση κυκλοφορίας)

6.4 συμπληρωματικός εξοπλισμός (που παρέχεται από τον αγοραστή)

Η δροσισμένη δεξαμενή νερού και ο δροσίζοντας πύργος τοποθετούνται συνήθως

έξω από το εργαστήριο

αλλά κοντά στη γραμμή παραγωγής. Η ικανότητα δύναμης ψύξης

πρέπει να είστε ≥30m3/h.

7. Τεχνική προδιαγραφή ανά μονάδα

Μαγνητική μηχανή χρέωσης ζωνών

Η μηχανή χρέωσης αποτελείται από το μαγνητικό σύστημα μεταβίβασης ζωνών,

πλαίσιο, μαγνητική ζώνη και οδηγώντας σύστημα. Το πλαίσιο μηχανών γίνεται

από τον τμηματικούς χάλυβα και τα πιάτα χάλυβα.

1 ρόδα αλυσίδων και αλυσσοτροχών: P=25.4mm, 1 σύνολο

2 μείωση του εργαλείου, 0.55kw, 1 σύνολο

μαγνητική ζώνη 3: 500*3450*1/2mm (SUS304) 1 κομμάτι

4 μαγνητικός χάλυβας μεγάλης δύναμης: 28*26*12 1 ομάδα

5 μηχανή δόνησης: 250W, 1 σύνολο

8.Mesh Pre-cleaning τύπων ζωνών μηχανή

Η καθαρίζοντας μηχανή ζωνών πλέγματος είναι του τύπου βύθισης. Έχει 3

θέσεις εργασίας που βυθίζουν και καθαρίζουν, νερό σαπουνιών

jetting, και ξήρανση ισχυρός-αέρα. Η μηχανή χρέωσης είναι εξοπλισμένη με

το ακροφύσιο μεγάλης δύναμης. Και πλαισιώνεται από έναν χωρισμό πετρελαίου νερού

τοποθετήστε σε δεξαμενή και μια δεξαμενή συλλογής πετρελαίου. Το πετρέλαιο συλλεχθε'ν θα μπορούσε να χρησιμοποιηθεί.

• Σώμα δεξαμενών

Το καθαρίζοντας σώμα δεξαμενών κατασκευάζεται από τα πιάτα χάλυβα και τμηματικός

χάλυβας που είναι ενωμένα στενά από κοινού.

• Οδηγώντας συσκευή ζωνών πλέγματος

Ζώνη πλέγματος: 500mm 1 κομμάτι

Ρόδα αλυσίδων και αλυσσοτροχών: P=50.8mm, 1 σύνολο

Μείωση του εργαλείου: 0.37kW, 1 σύνολο

• Όγκος δεξαμενών καθαρισμού: 1500L
• Καθαρίζοντας jetting αντλία: 2.2kW d=50mm 1 σύνολο
• Συσκευή θέρμανσης: 380V/4kW, 6 κομμάτια, 24KW στο σύνολο
• Δεξαμενή χωρισμού ελαίου και νερού

Διαχωριστής ελαίου και νερού, 1 σύνολο

Υγρή αντλία, 0.37kW, 1 σύνολο

Μηχανή εργαλείων, 0.10kW 1 σύνολο

• Ξεραίνοντας ανεμιστήρας στην έξοδο, 1 σύνολο
• Ελεγκτής θερμοκρασίας, Honeywell, 1 σύνολο

Θερμικός αντιστάτης, PT100, 1 κομμάτι

• Οδηγώντας συσκευή ανίχνευσης, Omron 1 σύνολο
• Υπερφορτώνοντας προστάτης, 1 σύνολο

9.Mesh αποσβήνοντας φούρνος ζωνών

Ο αποσβήνοντας φούρνος είναι το μέρος κλειδί της γραμμής παραγωγής. Είναι

αποτελούμενος από το κοχύλι φούρνων, μπροστινή στάση μηχανών, συντήρηση θερμότητας

υλικό, συσκευή θέρμανσης, συσκευή ελέγχου θερμοκρασίας, και ατμόσφαιρα

συσκευή ανεφοδιασμού.

9.1Main παράμετροι:

Πλάτος ζωνών πλέγματος: 500mm

Μήκος περιοχής εργασίας: 5000mm

Μήκος εισόδων: 2000mm

Προθέρμανση του μήκους περιοχής: 1100mm

Έλεγχος θερμοκρασίας: έλεγχος 4 ζώνης PID

Εκτιμημένη δύναμη: 150KW

Ομοιομορφία θερμοκρασίας φούρνων: ≤±5℃ ομοιομορφία θερμοκρασίας για

ίδιο τμήμα: ≤±3℃ εξωτερική άνοδος θερμοκρασίας τοίχων φούρνων: ≤50℃

Ακρίβεια ελέγχου θερμοκρασίας: ±1℃

Πιθανή ακρίβεια ελέγχου άνθρακα: ≤±0.05%C, σειρά μέτρησης: 0-1.5%C
