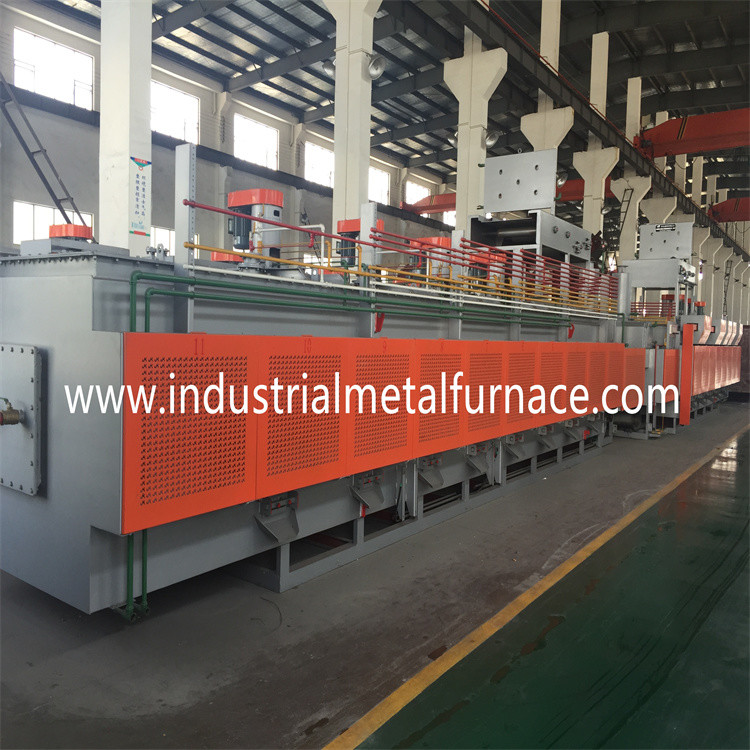

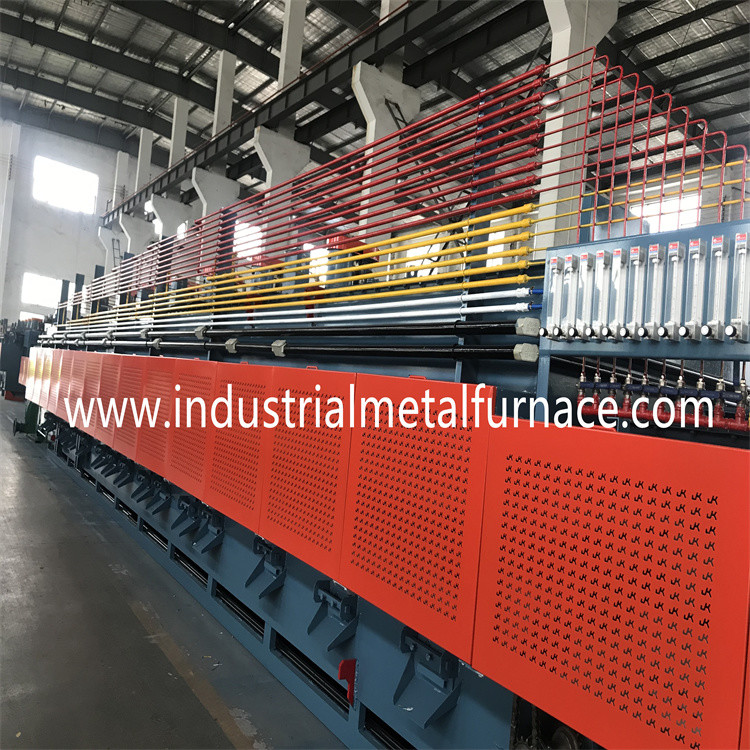

Συνεχής ηλεκτρικός αντίστασης κυλίνδρων υποστήριξης

Φούρνος μεταφορέων ζωνών πλέγματος για τους συνδέσμους

1.Buyer απαίτηση

1.1 προϊόν: βίδα, βαθμός 1022

1.2 διαδικασία: ανθρακοποίηση και μετρίαση

1.3 παραγωγικότητα: ανθρακοποίηση: 100kg/h

2. Προδιαγραφή

Σύμφωνα με την απαίτηση του αγοραστή, συστήνουμε τον πελάτη μας

για να επιλέξει τον ηλεκτρικό φούρνο ζωνών πλέγματος τύπων κυλίνδρων υποστήριξης 400*5000*80mm.

3. Γενική εισαγωγή εξοπλισμού και κύρια χαρακτηριστικά γνωρίσματα

3.1 ο φούρνος ζωνών πλέγματος μεταφορέων συνδυάζει τις προηγμένες τεχνολογίες από την Ταϊβάν.

Τα μέρη κλειδί του εισάγονται από στο εξωτερικό.

3.2 η γραμμή παραγωγής αποτελείται από την απόσβεση κυλίνδρων μαγνητικής υποστήριξης

φούρνος, αποσβήνοντας δεξαμενή, πετρέλαιο που αφαιρεί τη στάση, μετα-που καθαρίζει τη μηχανή, υποστήριξη-κύλινδρος

μετριάζοντας φούρνος ζωνών πλέγματος, και ηλεκτρικό σύστημα ελέγχου.

4. Βασικές παράμετροι γραμμών παραγωγής

5. Προδιαγραφή εξοπλισμού του φούρνου ζωνών πλέγματος

1 θερμοκρασία εργασίας:

αποσβήνοντας φούρνος: 820~950℃ αποσβήνοντας δεξαμενή, 60~80℃ μετα-καθαρίζοντας μηχανή:

40~60℃ μετριάζοντας φούρνος: 300~450℃

παραγωγικότητα 2

Απόσβεση: 80-160kg/h (που ποικίλλει με το μέγεθος κομματιών προς κατεργασία, βάρος, συσσώρευση

μέθοδος, και άλλοι σχετικοί όροι)

ατμόσφαιρα 3 φούρνων

Αποσβήνοντας φούρνος: methanol+propane

Μετριάζοντας φούρνος: αέρας

4 αποσβήνοντας φούρνος τύπων ζωνών πλέγματος

Πλάτος ζωνών πλέγματος: 400 χιλ.

Μήκος κολπίσκων: 2000 χιλ.

Προθέρμανση του μήκους ζωνών: 1100mm

Μήκος περιοχής εργασίας: 5000mm

Αποτελεσματικό ύψος: 80mm

5 δεξαμενή αποσβήνοντας πετρελαίου

Πλάτος ζωνών πλέγματος: 600mm

Μήκος δεξαμενών πετρελαίου: 3800mm

Πλάτος δεξαμενών πετρελαίου: 1600mm

Βάθος δεξαμενών πετρελαίου: 1800mm

Όγκος δεξαμενών: 8 μ3

πετρέλαιο 6 που αφαιρεί τη στάση

Πλάτος ζωνών πλέγματος: 600mm

7 μετα-καθαρίζοντας μηχανή

Πλάτος ζωνών πλέγματος: 600mm

Όγκος δεξαμενών: 1.5m3

μετριάζοντας φούρνος ζωνών 8 πλέγματος

Αποτελεσματικό ύψος: 100mm

Πλάτος ζωνών πλέγματος: 700mm

Μήκος περιοχής θέρμανσης: 5000mm

6. Δύναμη γραμμών παραγωγής και κατανάλωση ενέργειας

6.1 δύναμη

Δύναμη θέρμανσης: 380V±10%, 3 συγχρονίζουν, εναλλασσόμενο ρεύμα, 50HZ

Μέτρηση και σύστημα ελέγχου: 220V±10%, 50HZ

Σύστημα θέρμανσης: περίπου 234kW

Οδηγώντας δύναμη συστημάτων και άλλα σημεία κατανάλωσης: περίπου 24kW

Παροχή ηλεκτρικού ρεύματος του ηλεκτρικού φούρνου αντίστασης: περίπου 258kW

Κατανάλωση ισχύος στην κανονική εργασία: περίπου 100kW

παράμετροι σωλήνων κολπίσκων 6,2 ατμοσφαιρών

Σωλήνας κολπίσκων μεθανόλης: 2-3 λ/ω ≥0.04 MPA

Σωλήνας κολπίσκων προπανίου: αυτόματος έλεγχος με τον ανεφοδιασμό ≤500L/h πίεση ≥0.04Mpa ανεφοδιασμού

6.3 δροσίζοντας νερό

Ποιότητα νερού: σύμφωνα με βιομηχανικό κυκλοφορώντας νερό κρατικού το τυποποιημένο χαμηλός-ασβεστίου

Ανασταλμένη ουσία: ανώτατο 10mg το /L

Μέγεθος τρυπών ζωνών πλέγματος φίλτρων: ανώτατα 0.3mm

Θερμοκρασία κολπίσκων: (ανώτατο) 30℃ (το καλοκαίρι)

Θερμοκρασία κολπίσκων: (λ.) 5℃ (το χειμώνα)

Διαφορά θερμοκρασίας: 10℃

Πίεση κολπίσκων: 0,2 MPA

Ανώτατη κατανάλωση νερού: περίπου 30m3/h (χρήση κυκλοφορίας)

6.4 συμπληρωματικός εξοπλισμός (που παρέχεται από τον αγοραστή)

Η δροσισμένη δεξαμενή νερού και ο δροσίζοντας πύργος τοποθετούνται συνήθως έξω από το εργαστήριο

αλλά κοντά στη γραμμή παραγωγής. Η ικανότητα δύναμης ψύξης πρέπει να είναι ≥30m3/h.

Αυτοματοποιημένος ηλεκτρικός έλεγχος

Ηλεκτρικό γραφείο ελέγχου (κολεκτίβα που συνδέει με καλώδιο)

Ηλεκτρικό γραφείο ελέγχου, 1000*700*2000mm, 4 κομμάτια

Ολόκληρη η διαδικασία παραγωγής ρυθμίζεται από τον υπολογιστή και ελέγχεται

από το σύστημα PLC. Το σύστημα ελέγχου του συνεχούς φούρνου ζωνών

έχει έναν σε πραγματικό χρόνο έλεγχο, διαχείριση

και έλεγχος διεργασίας της θερμοκρασίας, οδηγώντας σύστημα, μηχανές, θέρμανση

σύστημα, και ασφάλεια.
