1400×1400×1100 χιλιοστόμετρος Ρίξτε κάτω γρήγορα 650 βαθμούς Κελσίου Αλουμίνιο T6 Θέρμανση
Επεξεργαστικό φούρνο σβήσιμο διαλύματος
1- Εφαρμογή
Το φούρνο αντίστασης θερμικής επεξεργασίας αλουμινίου κράματος στερεού διαλύματος και σβήσματος είναι τύπου περιοδικής λειτουργίας
φούρνος αντίστασης, που χρησιμοποιείται κυρίως για ταχεία σβήσιμο και επεξεργασία διαλύματος των εξαρτημάτων κράματος αλουμινίου.
Το εργασιακό κομμάτι αυτού του κλιβάνου υιοθετεί λειτουργία κρέμασης, με καλή θερμική κυκλοφορία και σχετικά ομοιόμορφη
θερμοκρασία.
Μετά την θέρμανση και την μόνωση, το αντικείμενο εργασίας μπορεί να πέσει γρήγορα από τον φούρνο στην πισίνα νερού σβήσιμο
Το μέσο σβήνει μέσα σε 10 δευτερόλεπτα και η ποιότητα της επεξεργασίας σβήσεως είναι υψηλή.
Το σύστημα ελέγχου της θερμοκρασίας υιοθετεί PID μηδενική διέλευση ενεργοποιημένο θυρίστορα και της Ιαπωνίας Shimaden ευφυής
Το φούρνο έχει καλή σταθερότητα και υιοθετεί χωρίς χαρτί.
καταγραφέα για την αυτόματη καταγραφή της θερμοκρασίας και του συναγερμού υπερθερμοκρασίας διπλό έλεγχο για να εξασφαλιστεί ότι η
το εργασιακό κομμάτι δεν υπερθερμαίνεται.
Τα μηχανικά τμήματα μεταφοράς του ηλεκτρικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματισμού υιοθετούν σύστημα διασύνδεσης ελέγχου και λειτουργίας.
2.Κύρια τεχνικές παραμέτρους
| - Όχι, όχι, όχι. |
Άρθρο |
Τεχνικές παραμέτρους |
| 1 |
Κατηγορία ισχύος |
110KW±5% (1-100% ρυθμιζόμενη ισχύς) |
| 2 |
Ονομαστική τάση |
380V Φάση: 3P Συχνότητα: 50HZ |
| 3 |
Ονομαστική θερμοκρασία |
650 °C |
| 4 |
Μέθοδος ελέγχου θερμοκρασίας |
SCR, PID ρυθμιστής, ιαπωνική ηλεκτρική μέτρηση ελέγχου θερμοκρασίας, με 485 επικοινωνιακή διεπαφή και 10,1 ιντσών οθόνη αφής.εξαγωγή σε δίσκο U, να τραβήξει screenshots, κλπ., με συναγερμό υπερθερμοκρασίας. |
| 5 |
Αριθμός ζωνών θέρμανσης |
1 ζώνη |
| 6 |
Μέθοδος σύνδεσης |
Y |
| 7 |
Ομοιομορφία θερμοκρασίας κλιβάνου |
± 5°C |
| 8 |
Ακριβότητα ελέγχου της θερμοκρασίας |
± 1°C |
| 9 |
Εσωτερικές διαστάσεις του καλαθιού |
1400 × 1400 × 1100 mm |
| 10 |
Χρόνος πτώσης σβήσματος |
≤ 10 δεύτερα |
| 11 |
Χρόνος θέρμανσης κενού κλιβάνου |
≤ 1 ώρα |
| 12 |
Ακριβότητα ελέγχου θερμοκρασίας του οργάνου |
≤ 10KW |
| 13 |
Δύναμη ανεμιστήρα κυκλοφορίας |
7.5KW 4-πολικός ανεμιστήρας μεταβλητής συχνότητας 1 σύνολο |
| 14 |
Μηχανή ανύψωσης φορτίου |
2 τόνων νήμα διπλής ταχύτητας, 10m/min προς τα πάνω, 20m/min προς τα κάτω, ταχύτητα ανύψωσης 10/20 μέτρα/min, εξοπλισμένο με κινητήρα διπλής ταχύτητας, ηλεκτρομαγνητικό φρένο, ηλεκτρικό κουτί ελέγχου διπλής ταχύτητας,και ένα σχοινί από χάλυβα 20 μέτρων με διάμετρο 19.5mm. |
| 15 |
Αύξηση θερμοκρασίας του εξωτερικού τοιχώματος της πλευρικής πλευράς του φούρνου |
≤ 35 °C |
| 16 |
Δυνατότητα φόρτωσης |
< 1200Kg |
| 17 |
Μέθοδος συμπίεσης πόρτας φούρνου |
Κλειδώσεις κυλίνδρων |
| 18 |
Μέθοδος θέρμανσης |
Γύρω από την αντίσταση ζέστη θέρμανση ζώνης |
3. Δομή εισαγωγή

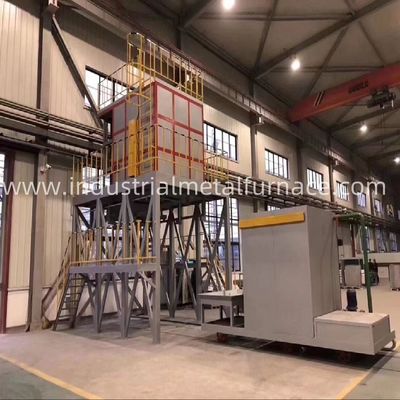

Ο ηλεκτρικός φούρνος T6 αποτελείται από έναν θερμαντικό φούρνο, έναν μηχανισμό ανύψωσης, ένα
μηχανισμός σβήσεως,
σύστημα ελέγχου και άλλα μέρη.
3.1Φούρνος θέρμανσης
Ο θερμαντικός φούρνος αποτελείται από ηλεκτρικό σώμα φούρνου, θερμαντικό στοιχείο, διάταξη κυκλοφορίας θερμού αέρα, βάση
Φρέμα, και μια πόρτα φούρνου.
Μηχανισμός κλεισίματος κλπ.
Το πλαίσιο του κέλυφου του φούρνου σβήσισης είναι συγκολλημένο με χάλυβα 10# καναλιού (η απόσταση του καναλιού χάλυβα πλαίσιο
είναι ≤ 800 mm) και το πάχος της πλακέτας χάλυβα του κέλυφου του κλιβάνου είναι ≥ 4 mm.
μπορεί να εμποδίσει τη ροή θερμού αέρα από τον ανεμιστήρα κυκλοφορίας από το να σφουγγαρίζει τις ίνες του σώματος του κλιβάνου.
Η κορυφή του εσωτερικού τοίχου συγκολλείται με θερμοανθεκτική πλάκα από ανοξείδωτο χάλυβα 1Cr18Ni9 πάχους 3 mm.
Η συσκευή κυκλοφορίας θερμού αέρα αποτελείται από συσκευή ανεμιστήρα και μια πλάκα καθοδήγησης αέρα.
Ο ανεμιστήρας είναι κατασκευασμένος από ανθεκτικό σε θερμότητα χάλυβα 1Cr18Ni9Ti για να σχηματίσει μια φυγόκεντρη λεπίδα ανεμιστήρα.
και δυναμική ισορροπία πραγματοποιούνται κατά τη διάρκεια της κατασκευής, και η σύνδεση λεπίδας και άξονα σφίγγεται με νάτσες.
Ο άξονας του ανεμιστήρα είναι κατασκευασμένος από υλικό 1Cr18Ni9Ti.
Το βασικό πλαίσιο χρησιμοποιείται για την τοποθέτηση του σώματος του φούρνου και συγκολλείται με χάλυβα μεγάλου καναλιού 16%.
Η πόρτα του φούρνου και το κέλυφος του φούρνου είναι επίσης κατασκευασμένα από χάλυβα 12 # καναλιού συγκολλημένο ως πλαίσιο, ο εξωτερικός τοίχος είναι επίσης
κατασκευασμένα από
6mm πλάκα χάλυβα, και το εσωτερικό τοίχωμα είναι κατασκευασμένο από 2mm πάχος 1Cr18Ni9.
ανθεκτικό
βαμβάκι από ίνες με βελόνες ως μονωτικό και θερμοσυντηρητικό υλικό.
Η πόρτα του φούρνου θερμικής επεξεργασίας του διαλύματος T6 και το σώμα του φούρνου σφραγίζονται με μια συμπιεσμένη με κύλινδρο μαλακή σφραγίδα.
Μετά το φούρνο.
Η πόρτα είναι στη θέση της, ο κύλινδρος χρησιμοποιείται για να την σπρώξει προς τα πάνω και η ίνες βαμβακιού χρησιμοποιούνται για να κάνουν μια μαλακή σφραγίδα.
Το καλάθι υλικού είναι κατασκευασμένο από 304 τετράγωνο σωλήνα από ανοξείδωτο χάλυβα και 304 προφίλ από ανοξείδωτο χάλυβα.
Κινητή δεξαμενή νερού: Η κινητή δεξαμενή νερού σβήσματος είναι κατασκευασμένη από πλάκα από ανοξείδωτο χάλυβα 304 πάχους 5 mm και μεγάλη
Το κάτω πλαίσιο είναι συγκολλημένο με χάλυβα διαύλου 14# και η κυκλοφορία του νερού
Η συσκευή είναι μια αντλία ζεστού νερού 4KW. Ένας ηλεκτρικός μηχανισμός μεταφοράς είναι εγκατεστημένος κάτω από την κινητή δεξαμενή νερού, με 6 τροχούς
σε 3 σειρές, και έναν μειωτή μπροστά για την κίνηση των τροχών.
κινείται προς το κάτω μέρος του σώματος του φούρνου με ηλεκτρική κίνηση και ανοίγει προς το εξωτερικό του σώματος του φούρνου όταν
Η δεξαμενή νερού είναι εξοπλισμένη με σωλήνα θέρμανσης σε σχήμα U για την θέρμανση της δεξαμενής νερού και είναι εξοπλισμένη με
ηλεκτρονικό σύστημα ελέγχου για τη σταθεροποίηση της θερμοκρασίας του νερού.
Δύναμη θέρμανσης: 45KW
3.2 Μηχανισμός ανύψωσης
Ο μηχανισμός ανύψωσης αποτελείται από ένα νήμα διπλής ταχύτητας, ένα καλάθι φόρτωσης, μια αλυσίδα ανύψωσης, έναν τροχό κυλίνδρου κ.λπ.
Το νήμα είναι εγκατεστημένο σε μια πλευρά του πλαισίου βάσης και υιοθετεί μια χαμηλή αναλογία ταχύτητας μειωτή με αυτοκλείδωμα
διάταξη που διασφαλίζει ότι το πλαίσιο φόρτισης μπορεί να παραμείνει και να επιβραδύνεται σε οποιαδήποτε θέση για να αποτρέψει το πλαίσιο φόρτισης
από το να χτυπήσει γρήγορα την δεξαμενή σβήσεως όταν κατεβαίνει.
3.3 Σύστημα ελέγχου
Το σύστημα ελέγχου της θερμοκρασίας χρησιμοποιεί PID μηδενική διέλευση σκανδάλη θυρίστορα και ιαπωνική Shimaden έξυπνο μετρητή
Για τον έλεγχο της θερμοκρασίας, χρησιμοποιείται ένα μη χαρτογραφημένο καταγραφέα για την καταγραφή της καμπύλης αύξησης της θερμοκρασίας, και μια υπερθερμοκρασία
Το διπλό έλεγχο εξασφαλίζει ότι το εργασιακό κομμάτι δεν υπερθερμαίνεται.
Τα μηχανικά τμήματα μεταφοράς του κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματιστικού κλιματισμού T6 υιοθετούν έλεγχο αλληλεπίδρασης, δηλαδή όταν ο κλιματιστικός κλιματιστικός κλιματισμός του κλιματιστικού κλιματιστικού κλιματιστικού κλιματισμού T6
η πόρτα ανοίγει ελαφρώς, η παροχή ενέργειας της συσκευής εξαερισμού και του θερμαντικού στοιχείου διακόπτεται αυτόματα και
η παροχή ενέργειας της συσκευής ανύψωσης αποκαθίσταται αυτόματα· όταν το καλάθι φόρτισης φτάνει στην καθορισμένη
η θέση του φούρνου και η πόρτα του φούρνου είναι κλειστές, η παροχή ενέργειας της συσκευής ανύψωσης αποκόπτεται αυτόματα·
η τροφοδοσία της συσκευής εξαερισμού και του θερμαντικού στοιχείου μπορούν να συνδεθούν μόνον μετά την άνοιξη της πόρτας του φούρνου
κλειστά για την πρόληψη ατυχημάτων που προκαλούνται από λανθασμένη λειτουργία.
5. Πεδίο παροχής
| - Όχι, όχι, όχι. |
Άρθρο |
Ποσότητα |
| 1 |
Φούρνοι θέρμανσης και σβήσεως |
1 σύνολο |
| 2 |
συσκευή ανύψωσης |
1 σύνολο |
| 3 |
Σύστημα ελέγχου με οθόνη αφής PID |
1 σύνολο |
| 4 |
θερμοσύνδεσμο, σύρμα αντιστάθμισης |
1 σύνολο |
| 5 |
τροχόσπιτο |
1 σύνολο |
| 6 |
Κεραμίδας φόρτωσης από ανοξείδωτο χάλυβα |
2 τεμάχια |
| 7 |
κινητή δεξαμενή νερού από ανοξείδωτο χάλυβα |
1 σύνολο |
| 8 |
βασικό σχέδιο |
1 εκατ. |
| 9 |
Γενικό σχέδιο εξοπλισμού |
1 εκατ. |
| 10 |
ηλεκτρικό σχέδιο |
1 εκατ. |
| 11 |
εγχειρίδιο οδηγιών ηλεκτρικού φούρνου |
1 εκατ. |
6Κατάλογος των κύριων συστατικών
| - Όχι, όχι, όχι. |
Άρθρο |
Ονομασία |
| 1 |
Ρυθμιστής θερμοκρασίας |
Ιαπωνία Shimaden Instrument |
| 2 |
Ρυθμιστής ισχύος |
Jiangsu Danxiang |
| 3 |
Τάγματα αντίστασης |
Σόγκανγκ του Πεκίνου |
| 4 |
Υλικά μόνωσης |
Ο όμιλος Shandong Luyang |
| 5 |
Ανθεκτικά υλικά |
Γιξίνγκ, Τζιανγκσού |
| 6 |
Χάλυβας |
Τανγκσάν Σιδήρου και Χάλυβα, Ανσάν Σιδήρου και Χάλυβα |
| 7 |
Πλάκα από ανοξείδωτο χάλυβα |
TISCO |
| 8 |
οθόνη αφής |
MCGS Κίνα |
| 9 |
Μειωτής |
Jiangsu Yifan Transmission |
| 10 |
Δύο ταχύτητες άγκυρο |
Σανγκάη Σενγουέι |
| Σημείωση: Η παραπάνω διαμόρφωση μπορεί να αλλάξει σε εμπορικά σήματα ισοδύναμου επιπέδου χωρίς να το παρατηρήσει ο πελάτης λόγω της μη διαθεσιμότητας συστατικών των σημερινών. |
