Φούρνος θερμικής επεξεργασίας για μεταλλικό σύρμα και ράβδο 950C Μέγιστη θερμοκρασία 320kW Δύναμη 3 Ζώνες θέρμανσης Σχεδιασμός εξοικονόμησης ενέργειας
1Εξοπλισμός Σκοπός του ηλεκτρικού καυστήρα θερμικής επεξεργασίας
Χρησιμοποιείται για γενική μαλακτοποίηση, αναψύκωση και θερμική επεξεργασία σφαιροειδισμού μεταλλικού σύρματος,
Είναι μια σχετικά μη οξειδωτική και εξοικονόμηση ενέργειας περιοδική θερμική επεξεργασία
Η σειρά αυτή ηλεκτρικών φούρνων μπορεί να χρησιμοποιηθεί για διαδικασίες θερμικής επεξεργασίας, όπως
Η ατμοσφαιρική θέρμανση και η υψηλής θερμοκρασίας ανάψυξη κάτω των 950°C.
της ισχυρής σφράγισης στο εσωτερικό του κλιβάνου, υψηλής ομοιομορφίας θερμοκρασίας κλιβάνου, καλής εξοικονόμησης ενέργειας
και βολική λειτουργία.
2Κεντρικό.Τεχνική ΠΑραμέτρα
| - Όχι, όχι, όχι. |
Άρθρο |
Τεχνικές παραμέτρους |
| 1 |
Ονομαστική ισχύς θέρμανσης |
320kW+5%(1-100% ρυθμιζόμενη ισχύς) |
| 2 |
Ονομαστική θερμοκρασία |
950°C |
| 3 |
Κοινή θερμοκρασία |
720-850°C |
| 4 |
Ηλεκτρική τροφοδοσία |
380V, 3 φάσεις, 50Hz |
| 5 |
Αριθμός ζωνών θέρμανσης |
3 ζώνες (πάνω, μεσαία, κατώτερη) |
| 6 |
Ενεργό μέγεθος δεξαμενής του φούρνου |
Ø 2150 × 2500 mm (διάμετρος × ύψος) |
| 7 |
Ομοιότητα θερμοκρασίας |
±10°C |
| 8 |
Ακριβότητα ελέγχου της θερμοκρασίας |
±2°C |
| 9 |
Απώλεια ισχύος κενού κλιβάνου |
≤ 10% |
| 10 |
Άνοιγμα του σώματος του κλιβάνου και της κάλυψης του κλιβάνου |
Ανοίγει και κλείνει με γερανό εργοστασίου |
| 11 |
Μέθοδος θέρμανσης |
Πλευρικά τοιχώματα του φούρνου + πάτος του φούρνου |
| 12 |
Σχεδιασμένη ικανότητα φόρτωσης του πυθμένα του φούρνου |
Μέγιστο 10t |
| 13 |
Αύξηση θερμοκρασίας του εξωτερικού τοίχου του φούρνου |
≤ 45°C |
| 14 |
Μέθοδος φόρτωσης στο φούρνο |
Το εργασιακό κομμάτι ανυψώνεται και θερμαίνεται στην δεξαμενή του φούρνου. |
| 15 |
Μέθοδος ελέγχου θερμοκρασίας |
Ελέγχος της θερμοκρασίας από τον PID Japan Shimaden με έξυπνο έλεγχο της θερμοκρασίας με συναγερμό υπερθερμοκρασίας και συναγερμό υπερθερμοκρασίας. |
| 16 |
Ελεγκτής ισχύος |
Ρυθμιστής ισχύος ανάλογος προς το χρόνο του θυρίστορα συνδεδεμένος με ένα έξυπνο όργανο ελέγχου θερμοκρασίας. |
| 17 |
Τύπος επένδυσης κλιβάνου |
Δομή ανθεκτικών ινών, κάτω μέρος φούρνου κατασκευασμένο με βαρύ ανθεκτικό τούβλο |
| 18 |
Τύπος σφραγίδας δεξαμενής του φούρνου |
σφραγίδα σιλικόνης υψηλής θερμοκρασίας Μέθοδος ψύξης: ψύξη με νερό |
| 19 |
Σύστημα ψύξης στο τέλος της διαδικασίας |
Πνευστήρας γρήγορης ψύξης + έξοδος αέρα |
3ΕξοπλισμόςΔομή
RJ2- 320-9 τύπου ορυχείο τύπου λάκκων αντοχή στη θερμική επεξεργασία αποτελείται κυρίως από φούρνο
Το σώμα, το κάλυμμα του φούρνου, τα θερμαντικά στοιχεία και οι συσκευές στερέωσης· το ηλεκτρικό σύστημα ελέγχου· το φούρνο
αυτόματο σύστημα ελέγχου θερμοκρασίας κλπ.

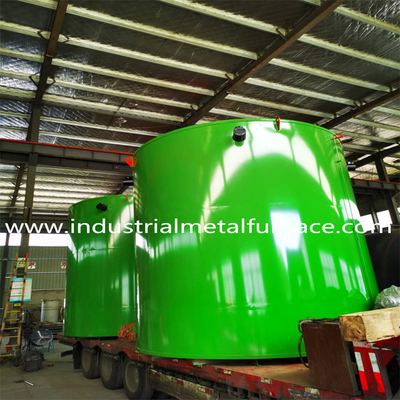

Πλακέτο: Το πλαίσιο εξασφαλίζει τη σταθερότητα.
χάλυβακαι6 mm κάτω πλάκα),Είναι καλά συγκολλημένο.
χρώμα με θερμοκρασίαβασικά μέρη.

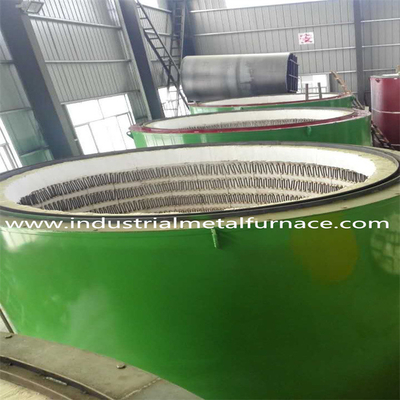

Εφοδιασμός: Πλήρης δομή ινών, χρησιμοποιώντας υψηλής ποιότητας ανθεκτικές ίνες από το Shandong Luyang.
Προ -τα μπλοκ συμπιεσμένων ινών (≥ 230 kg/m3) στερεώνονται με στρογγυλό ανοξείδωτο χάλυβα.
Η μόνωση είναι≥ 320 mmΤο κάτω μέρος έχει ψηλά τούβλα αλουμινίου με αρθρώσεις επέκτασης
και θέρμανση λωρίδαςστοιχεία που καλύπτονται απόθερμοανθεκτικές πλάκες

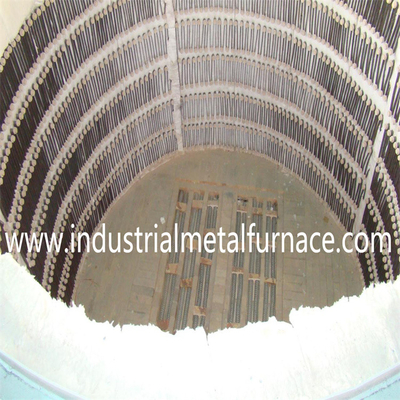

Θερμαντικά στοιχεία: Κατασκευασμένα από κράμα 0Cr25Al5, κυματοειδείς ζώνες αντίστασης είναιεγκατεστημένο σε
πλευρέςκαι κάτω.Χρησιμοποιούνται ειδικά καλούπια και κεραμικές βίδες.
μεανεξάρτητες ομάδες.Οι ράβδοι με μόλυβδο είναι φ16 0Cr25Al5, και οι σφραγίδες καλωδίωσης είναι
χρωματισμένο.Τα ουδέτερα σημεία των ζωνών αντίστασηςμηδέν - συνδεδεμένο.

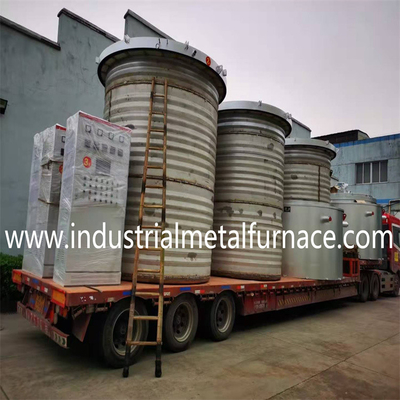

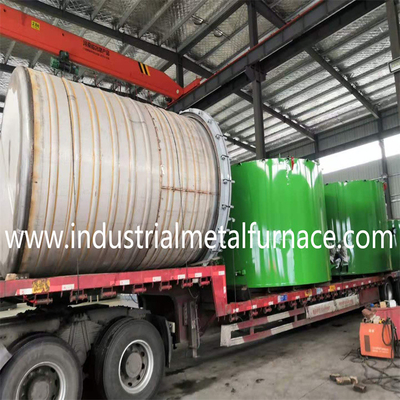

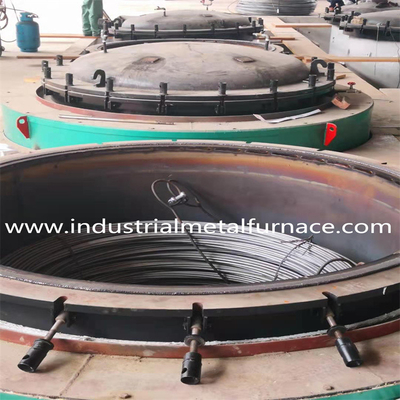

Τάγμα Muffle: Κατασκευασμένο από 10mm 321 πλακέτες από ανοξείδωτο χάλυβα (10mm κάτω), με ένα στρογγυλό
πίεση -σφραγισμένοΗ φλάντσα από χάλυβα άνθρακα, πάχους 30 mm, έχει
Ένα δαχτυλίδι σφραγίσματος από γραφίτη.Το 25mm A3Επένδυση από φύλλα μετάλλου, με ανοξείδωτο χάλυβα
Απομονωμένο κουτί, είναι σφραγισμένο από 14 - 16χειροκίνητες βίδες.
Προστατευτική διάταξη ατμόσφαιρας: Το κάλυμμα του φούρνου έχει εισροή αέρα, μια πύλη εξάτμισης (και
μεχειροκίνητες βαλβίδες),Δείκτη πίεσης και δαχτυλίδι ανύψωσης.
4. Σελίδες οθόνης αφής:
5. Πεδίο παροχής
| - Όχι, όχι.. |
Άρθρο |
Q ∆Τυ |
Σημείωσησ |
| 1 |
Σώμα φούρνου |
1 σύνολο |
Συμπεριλαμβανομένης της πλάκας κάτω από το φούρνο |
| 2 |
321 Θάλασσα του φούρνου από ανοξείδωτο χάλυβα |
1 σύνολο |
Απομονωμένο κάλυμμα φούρνου από ανοξείδωτο χάλυβα |
| 3 |
Θερματικά στοιχεία |
1 σύνολο |
Τρίχωμα αντίστασης |
| 4 |
Σύστημα ελέγχου θερμοκρασίας |
1 σύνολο |
|
| 5 |
Κεφαλάκι ελέγχου |
1 σύνολο |
|
| 6 |
Ιαπωνία Shimaden ρυθμιστής θερμοκρασίας |
3 σετ |
|
| 7 |
Θυρίστορας |
9 σετ |
|
| 8 |
Σύρμα αντιστάθμισης |
60 μέτρα |
|
| 9 |
Θερμοσύνθεση |
3 τεμάχια |
Κ-τύπος 0-1100 |
| 10 |
Υποστηρικτικά ηλεκτρικά |
1 σύνολο |
Επαφή, διακόπτης αέρα, αμπερόμετρο, όλτμετρο, θερμικό ρελέ, διακόπτη κλπ. |
6.ΜΛίστα συστατικών
| No. |
Άρθρο |
Καταγωγή |
| 1 |
Ρυθμιστής θερμοκρασίας |
Νιππόν Σιμάντεν |
| 2 |
Θυρίστορας |
Τεχνολογία Τυριστήρα Jiangsu Danxiang |
| 3 |
Τάγματα αντίστασης |
Σογκάνγκ, Πεκίνο |
| 4 |
Υλικά μόνωσης |
Ο όμιλος Shandong Luyang |
| 5 |
Ανθεκτικά υλικά |
Γιξίνγκ, Τζιανγκσού |
| 6 |
Χάλυβας |
Τανγκσάν Σιδήρου και Χάλυβα, Ανσάν Σιδήρου και Χάλυβα |
| 7 |
Πλάκα από ανοξείδωτο χάλυβα |
TISCO |
| 8 |
Αντλία κενού |
Σαγκάη |
| 9 |
οθόνη αφής |
MCGS Κίνα |
| Παρατηρήσεις:Ο προμηθευτής έχει το δικαίωμα να αλλάξει το εμπορικό σήμα των εξαρτημάτων σε ισοδύναμα λόγω μη διαθεσιμότητας των υφιστάμενων. |
7Υπηρεσία μετά την πώληση
Η εγγύηση του φούρνου θερμικής επεξεργασίας υπό κενό ισχύει για 13 μήνες από την ημερομηνία
Ο πωλητής είναι υπεύθυνος για την επισκευή του φούρνου ή την αντικατάσταση των σπασμένων μερών
εάν τα ελαττώματα οφείλονται σε ελαττώματα κατασκευής, αλλά ζημιές που οφείλονται σε ελαττωματική λειτουργία από
Οι εργάτες πρέπει να επισκευάζονται από τον ίδιο τον αγοραστή ή από τον πωλητή έναντι ορισμένης τιμής.
(Τα εύκολα φθαρμένα εξαρτήματα και η φυσική κατανάλωση των εξαρτημάτων υψηλής θερμοκρασίας δεν περιλαμβάνονται στην
την εγγύηση.)
