Φούρνος θερμικής επεξεργασίας αντοχής σβήσιμο

Φούρνος θερμικής επεξεργασίας τύπου λάκκου

1. Σύνοψη

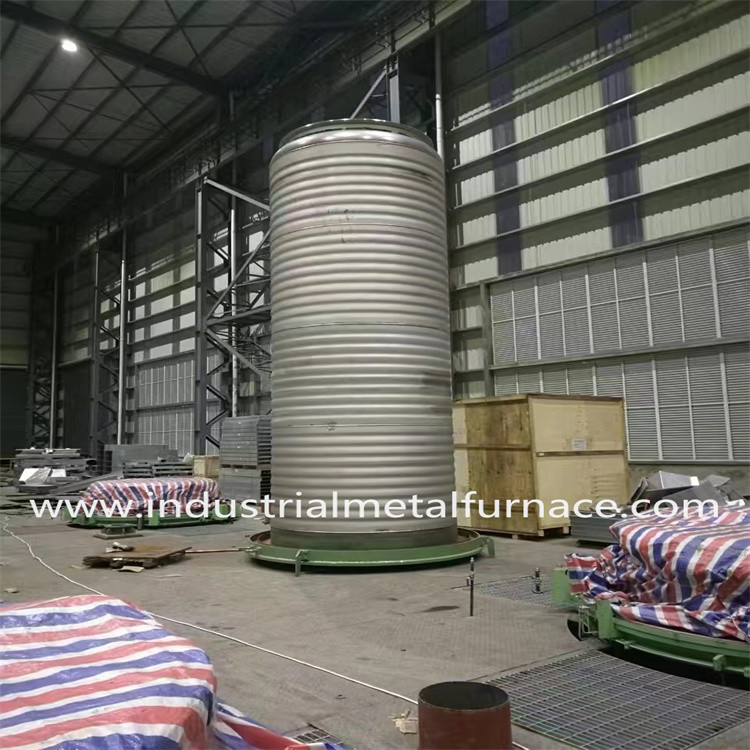

ΚΠ₃ο θερμαντικός φούρνος υψηλής θερμοκρασίας τύπου λάκκου (στο εξής "ηλεκτρικός φούρνος") είναι ένας

Η ονομαστική θερμοκρασία είναι 1200°C και ο φούρνος είναι κατακόρυφος

Το κάλυμμα του κλιβάνου είναι υδραυλικά διαχωρισμένο και ο κλιβάνος περιβάλλεται από ζώνες αντίστασης.

Οι ζώνες αντίστασης τοποθετούνται στο κάτω μέρος του κλιβάνου και η πλάκα κάτω του κλιβάνου τοποθετείται επάνω.

Υπάρχει ένα δαχτυλίδι προστασίας από ανοξείδωτο χάλυβα στο φούρνο για να αποτρέψει το κομμάτι εργασίας από την σύγκρουση με το φούρνο

Το ηλεκτρικό αυτό βιομηχανικό φούρνο είναι κατάλληλο για υψηλής θερμοκρασίας

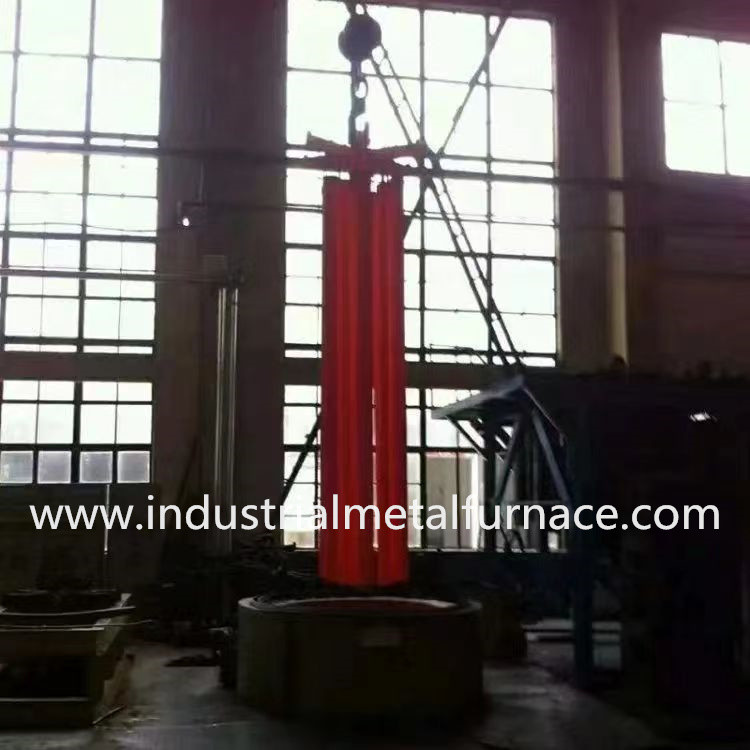

Η μέθοδος αυτή χρησιμοποιείται για την επεξεργασία με θερμική επεξεργασία διάφορων μεγάλων και μεσαίων εξαρτημάτων.

τα πλεονεκτήματα της ισχυρής σφράγισης στο εσωτερικό του κλιβάνου, της υψηλής ομοιομορφίας της θερμοκρασίας του κλιβάνου, της καλής εξοικονόμησης ενέργειας

και βολική λειτουργία.

2Κεντρικό.ΤεχνικήΠαράμετροιαπό κλιβάνιο κλίβανο

3. Όροι χρήσης

3.1 χρήση σε εσωτερικούς χώρους·

3.2 δεν υπάρχει αγωγός σκόνης, εκρηκτικό αέριο ή διαβρωτικό αέριο που να μπορεί να προκαλέσει σοβαρή βλάβη στο μέταλλο και την μονόκλιση γύρω·

3.2 Δεν υπάρχουν εμφανείς δονήσεις ή κρούσματα·

3.4 Το εργαστήριο πρέπει να διαθέτει εγκαταστάσεις πυρόσβεσης και καπνού.

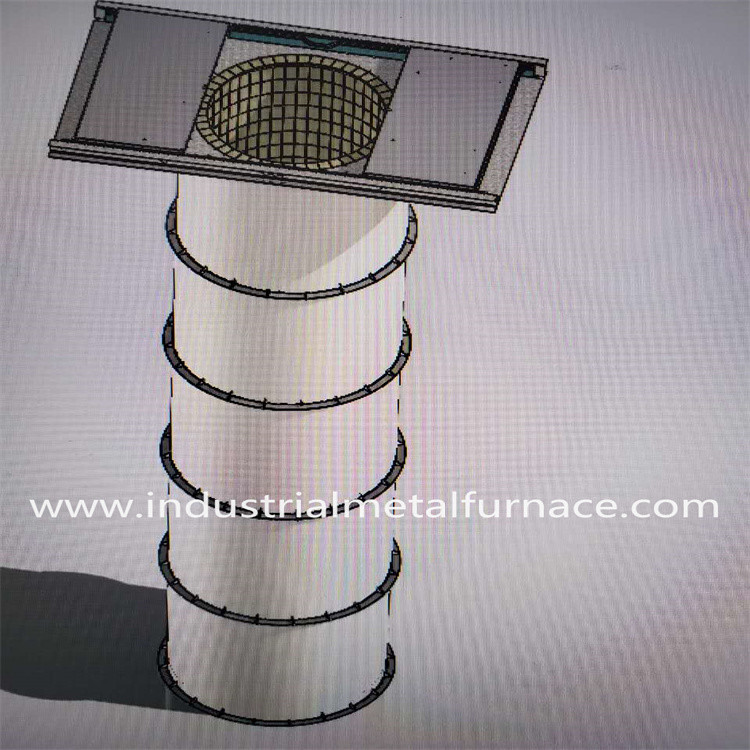

4- Διαρθρωτική εισαγωγή

Ο ηλεκτρικός κλιματιστικός φούρνος αποτελείται κυρίως από το περίβλημα του φούρνου, την επένδυση του φούρνου, τα στοιχεία θέρμανσης, το προστατευτικό κάλυμμα,

πλάκα κάτω από τον φούρνο, κάλυψη του φούρνου και μηχανισμός ανύψωσης, σύστημα ελέγχου θερμοκρασίας κ.λπ.

4.1 Το κέλυφος του φούρνου συγκολλείται κυρίως με υψηλής ποιότητας πλάκες χάλυβα πάχους 5 mm σε ένα στερεό πλαίσιο.

Το σώμα του φούρνου χωρίζεται σε τέσσερα τμήματα και σφυρηλατείται πάνω και κάτω.

Η εμφάνιση του σώματος του κλιβάνου είναι ευθεία, όμορφη, χωρίς ρυτίδες ή

Η εξωτερική πλευρά του σώματος του φούρνου βαφίζεται με δύο στρώσεις πρώτης βάσης και δύο στρώσεις επικάλυψης σύμφωνα με το

Ο κωδικός χρώματος επιλέγεται σύμφωνα με το γενικό βιομηχανικό πρότυπο ή το εργοστασιακό πρότυπο του μέρους Α,

Και τα βασικά μέρη είναι βαμμένα με βαφή ανθεκτική σε υψηλές θερμοκρασίες.

4.2 Το κύριο σώμα της επένδυσης είναι κατασκευασμένο από υψηλής ποιότητας ανθεκτικά πλακίδια από ίνες που περιέχουν ζιρκόνιο.

Με τη μέθοδο περιστροφής κενού του Shandong Luyang, χρησιμοποιώντας τυποποιημένες στερεώσεις και επιστημονικές και λογικές μεθόδους τοποθέτησης.

Τα πλαστικά μπλοκ είναι προσυμπίεστα και πάλι πριν από την τοποθέτηση και στερεώνονται στο κέλυφος με ειδικές στερεώσεις από ανοξείδωτο χάλυβα.

Το συνολικό πάχος εγκατάστασης της επένδυσης του φούρνου είναι 300 mm. Η δομή έχει χαμηλή θερμική αγωγιμότητα, χαμηλή θερμική

διάλυση, εξαιρετική χημική σταθερότητα, θερμική σταθερότητα, αντοχή σε θερμικές δονήσεις, εξαιρετική αντοχή στη τράβηξη και διάβρωση

Η μέγιστη αντοχή θερμοκρασίας της ινών πυριτικού αλουμινίου που περιέχουν ζυρόνιο είναι 1350 °C και το υλικό

Το στρογγυλό ατσάλι είναι ένα από τα στερεώματα.

4.3 Ο πυθμένας του ηλεκτρικού καυστήρα θερμικής επεξεργασίας τύπου λάκκου αντίστασης είναι κατασκευασμένος από σύνθετη επένδυση από βαρύ υψηλού αλουμινίου

τα ανθεκτικά τούβλα, τα ελαφριά ανθεκτικά τούβλα, τα μονωτικά τούβλα κλπ.

με βαριά πυρόστασταστα τούβλα υψηλού αλουμινίου (σφραγίδα υψηλής θερμοκρασίας προστίθεται στη λάσπη κατά τη διάρκεια του μασονιού) για να ενισχύσει την

Οι αρθρώσεις διεύρυνσης αφήνονται κατά τη διάρκεια της παραγωγής για να αποφεύγεται η διεύρυνση της επένδυσης και

Το ανθεκτικό στρώμα είναι ενσωματωμένο σε μια αυλότητα λωρίδας όπου τοποθετείται το θερμαντικό στοιχείο,

και χρησιμοποιείται επίσης για την τοποθέτηση της κάτω πλάκας του κλιβάνου.

4.4 Το σύστημα θέρμανσης κάτω από τον φούρνο καλύπτεται με πλάκα κάτω από τον φούρνο από ανθεκτικό στη θερμότητα χάλυβα ZG40Cr25Ni20

Με ένα νέο τύπο μαντήλας, αποτρέπει την πτώση της κλίμακας οξειδίου του εργαστηρίου στο

θερμαντικό στοιχείο.

4.5 Το θερμαντικό στοιχείο είναι κατασκευασμένο από υψηλής ποιότητας ζώνη αντίστασης υλικού κράματος υψηλής αντοχής HRE που έχει μεταποιηθεί σε

Η ζώνη αντίστασης στερεώνεται με ειδικές κεραμικές βίδες (βλέπε την εγκατάσταση ζώνης αντίστασης).

Η δομή του είναι εύκολη στην εγκατάσταση και γρήγορη στη συντήρηση και αντικατάσταση.

θερμικό βραχυκύκλωμα με το κέλυφος του φούρνου για να προκαλέσει τοπική υπερθέρμανση του κέλυφου του φούρνου.

τοποθετείται κεραμική συμπίεση μεταξύ του τοίχου ινών και της ζώνης αντίστασης για να εξασφαλιστεί ότι η επιφάνεια της ινής δεν είναι

σε άμεση επαφή με τη ζώνη αντίστασης, αυξάνοντας έτσι την θερμαντική επίδραση της ζώνης αντίστασης.

Οι κεραμικές βίδες και οι πλυντήρες συγκολλούνται και σχηματίζονται σε υψηλές θερμοκρασίες με χρήση κορούντου

Το εξοπλισμό διαιρείται σε οκτώ

Σε κάθε τμήμα θέρμανσης τοποθετείται ανεξάρτητη ομάδα θέρμανσης και δεν υπάρχει διαζωνική διάταξη.

Σχέδιο εγκατάστασης ζώνης αντίστασης Διάγραμμα κεραμικής βίδες

4.6 Το υλικό του δαχτυλιδιού προστασίας είναι ανοξείδωτο χάλυβα 310S, με πάχος 5 mm.

Πολλαπλά δαχτυλίδια προστασίας είναι εγκατεστημένα επάνω και κάτω στον φούρνο, γεγονός που περιορίζει αποτελεσματικά την

Αριστερά και δεξιά κλίση του εργασιακού μεριδίου κατά την είσοδο και έξοδο από τον φούρνο, και μπορεί να αποτρέψει την

το εργασιακό κομμάτι από την σύγκρουση με το σύρμα του φούρνου κατά την είσοδο και έξοδο από τον φούρνο.

4.7 Κάλυψη φούρνου και μηχανισμός ανοίγματος και κλεισίματος του:

3 mm παχιά πλάκα χάλυβα στο μισό, και το μονωτικό υλικό είναι κατασκευασμένο από αλουμίνιο που περιέχει ζιρκόνιο

στρώσεις σιδηροειδών που είναι στερεωμένες με άγκυρες, με πάχος 300 mm.

Το φούρνο ανοίγει και κλείνει με υδραυλικές ράβδους ώθησης, και οι τροχαλίες τοποθετούνται στα αριστερά και δεξιά καπάκια του φούρνου.

Το κάλυμμα του φούρνου μπορεί να μετακινηθεί 4.8 Ηλεκτρικό σύστημα ελέγχου

4.8.1 Τα κύρια στοιχεία ελέγχου, όπως ο ρυθμιστής ισχύος, ο επαγωγός εναλλασσόμενου ρεύματος, η ταχεία ασφάλεια, το ενδιάμεσο ρελέ,

Ο διακόπτης λειτουργίας, το κουμπί, το φως δείκτη σήματος κλπ. υιοθετούν αξιόπιστα προϊόντα γνωστών εγχώριων σημάτων.

Τα όργανα ένδειξης ρεύματος και τάσης είναι ευαίσθητα, ακριβή, αξιόπιστα και έχουν μακρά διάρκεια ζωής.

4.8.2 Αυτόματο σύστημα ελέγχου θερμοκρασίας

(Σχέδιο του κιβωτίου ελέγχου)

4.8.4 Η θερμοκρασία κάθε ζώνης θερμοκρασίας ελέγχεται από το ιαπωνικό Shimaden SRS13A

Επικεφαλής του οχήματος:

Το κύριο όργανο ελέγχου κάθε ζώνης επικοινωνεί με την οθόνη αφής, και η έξοδος του χρησιμοποιεί

τεχνολογία μονάδας αναλογίας χρόνου για την άμεση ενεργοποίηση του ρυθμιστή ισχύος για τον έλεγχο της διαδικασίας θέρμανσης.

4.8.5 Ο Ιάπωνας Shimaden έξυπνος ελεγκτής θερμοκρασίας για το ηλεκτρικό φούρνο τύπου λάκκου διαθέτει

τις λειτουργίες ενιαίου προγραμματισμού της θερμοκρασίας και του χρόνου, ανεξάρτητης ρύθμισης της θερμοκρασίας και του χρόνου,

το μέτρο έχει πολλαπλές λειτουργίες εξόδου και λειτουργίες ελέγχου εξόδου πολλαπλών καναλιών,

και μπορεί να αλλάζει μεταξύ χειροκίνητης και αυτόματης λειτουργίας online.

(Shimaden SRS13A T)θερμοκρασίαΓελεγκτής)

4.8.6 Ο έξυπνος μετρητής έχει τη λειτουργία της επικοινωνίας με την οθόνη αφής, έτσι ώστε η διαδικασία να περιστρέφεται

και τα δεδομένα κάθε περιοχής μπορούν να καλούνται και να εκτυπώνονται σε μια μονάδα flash USB ανά πάσα στιγμή, και μπορούν επίσης

να αποθηκεύονται τυχαία ώστε να αποθηκεύονται αυτόματα όλα τα δεδομένα της πραγματικής διαδικασίας θερμικής επεξεργασίας παραγωγής για ≥ 1 έτος.

4.8.7 Κάθε ζώνη διαθέτει τρία αμπερόμετρα για την ένδειξη του ρεύματος κυκλώματος και κάθε μονάδα ρυθμιστικού ισχύος είναι

εξοπλισμένο με προστασία από ταχεία ασφάλειες.

4.8.8 Η βιομηχανική συσκευή ελέγχου με οθόνη αφής MCGS (10 ′ οθόνη αφής) είναι εξοπλισμένη με τυποποιημένο USB

διεπαφή για τη διευκόλυνση της αποθήκευσης και εκτύπωσης δεδομένων.

4.8.9 Το σύστημα διαθέτει υψηλή αξιοπιστία και λειτουργίες κατά των παρεμβολών.

4.8.10 Συλλέγουν σε πραγματικό χρόνο θερμοκρασία κύριας ρύθμισης από το κύριο όργανο ελέγχου χαμηλότερου επιπέδου.

Η κατάσταση της θερμοκρασίας κάθε ζώνης του φούρνου και ο συναγερμός του σε κάθε στιγμή της διαδικασίας μπορούν να καθοριστούν.

Εφαρμόζονται οι ακόλουθες διατάξεις:

4.8.11 Διασύνδεση συστήματος

Διασύνδεση διαλόγου ανθρώπου-υπολογιστή: Η διασύνδεση οθόνης υπολογιστή έχει μια πολύχρωμη επισκόπηση του συστήματος,

ρυθμίσεις παραμέτρων, προβολή παραμέτρων, καμπύλες ρύθμισης, καμπύλες διαδικασίας, προσομοίωση διαδικασίας,

Ολόκληρη η λειτουργία εμφανίζεται στα κινεζικά.

Έχει ένα κουμπί εκκίνησης και διακοπής μετά τη θέσπιση της καμπύλης της διαδικασίας.

5. Πεδίο παροχής

6. Συστατικά Προέλευση
