Φούρνος σκληρύνωσης και θέρμανσης με περπατητή δέσμη για αέριο

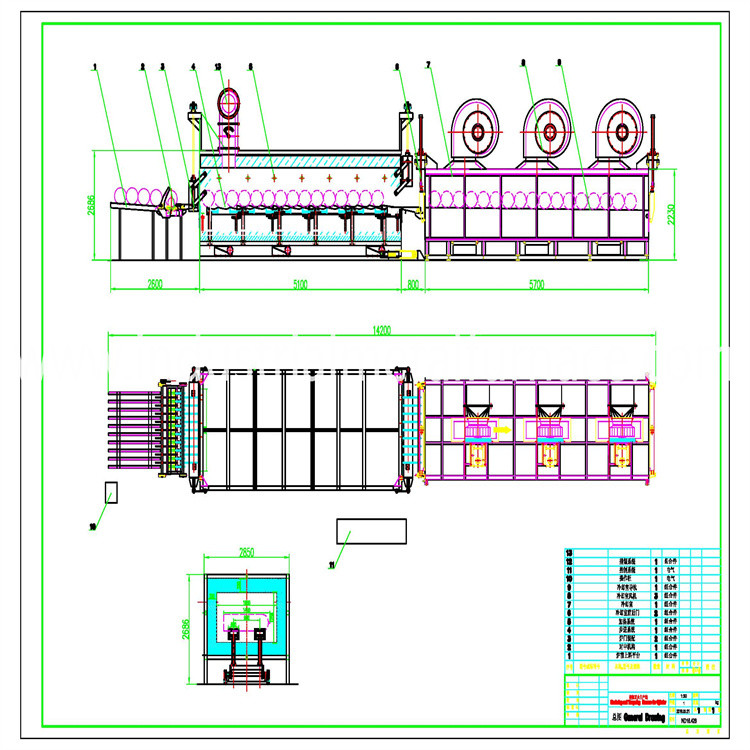

1- Διαδικασίες εργασίας της γραμμής παραγωγής:

Ο φούρνος λειτουργεί με την ακόλουθη διαδικασία:

Furnace conveyor roller → side entering material rac→ normalizing furnace (horizontal heating of gas cylinder body) → exiting the normalizing furnace → cooling chamber (horizontal entry of cylinder body into the groove) → cooling → unloading conveyor roller.

Λεπτομερή εισαγωγή:

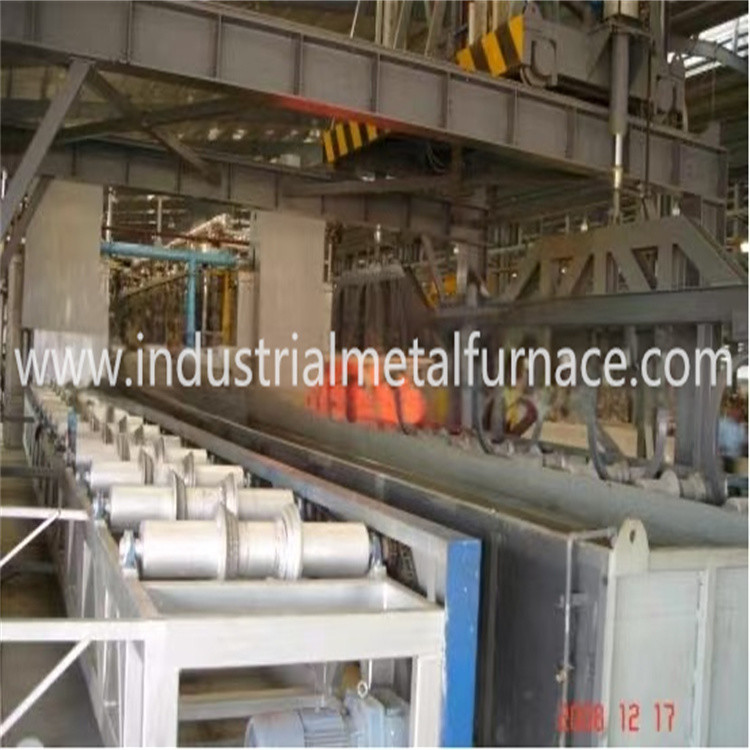

Οι φιάλες φορτώνονται σε κυλίνδρους μεταφοράς.

Οι φιάλες μεταφέρονται στο τραπέζι φόρτωσης και φορτίζονται στο εσωτερικό του θαλάμου του κλιβάνου σκληρύνσεως από τη μία άκρη της πόρτας του κλιβάνου·

Οι φιάλες θερμαίνονται οριζόντια στο εσωτερικό του κλιβάνου θέρμανσης.

Μετά τη διαδικασία θέρμανσης, οι φιάλες απορρίπτονται από το θάλαμο από την άλλη άκρη της πόρτας του φούρνου.

Οι φιάλες μεταφέρονται μέσα στην δεξαμενή σβήσισης.

Μετά τη σβήσιση, οι φιάλες μεταφέρονται στο τραπέζι φόρτωσης μπροστά από τον φούρνο θέρμανσης.

Οι φιάλες φορτίζονται μέσα στον θάλαμο του κλιβάνου θέρμανσης από τη μία άκρη της πόρτας του κλιβάνου.

Οι φιάλες θερμαίνονται οριζόντια στο εσωτερικό του κλιβάνου θέρμανσης.

Μετά τη διαδικασία θέρμανσης, οι φιάλες απορρίπτονται από τον θάλαμο του κλιβάνου από την άλλη άκρη της πόρτας του κλιβάνου.

διαδικασία ψύξης με αέρα·

Οι φιάλες εκφορτώνονται έξω από το φούρνο, περιμένοντας να εκφορτωθούν.

Κύκλος εργασίας της γραμμής παραγωγής για τυποποιημένο κύλινδρο: 160 δευτερόλεπτα ανά κομμάτι.

2Τεχνικές παραμέτρους

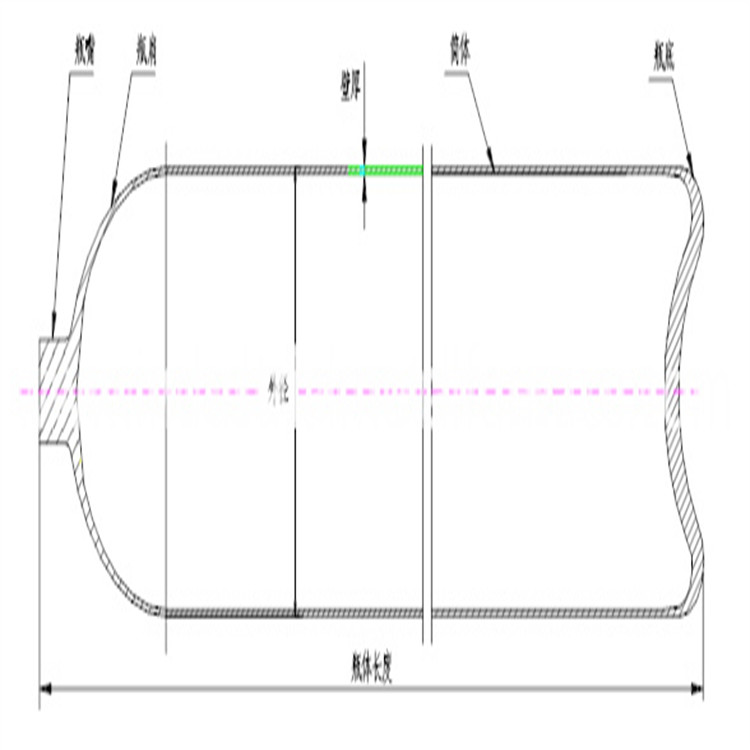

3Χαρακτηριστικά της φιάλης αερίου:

Το κύλινδρο αερίου είναι κατασκευασμένο από αδιάβροχο ατσάλινο σωλήνα και σχηματίζεται σε κυλινδρικό σχήμα.

4, Κατάλογος ανταλλακτικών

5. εισαγωγή σε κάθε σύστημα

1Υδραυλικό σύστημα

Το υδραυλικό σύστημα αποτελείται κυρίως από υδραυλικό σταθμό, σόλενοειδή βαλβίδα και τη γραμμή του σωλήνα.συσσωρευτής ισχύος και σωλήναΕκτός αυτού, η συσκευή ανίχνευσης θερμοκρασίας, η συσκευή πίεσης, η συσκευή ψύξης και η συσκευή φιλτραρίσματος έχουν επίσης σχεδιαστεί με το υδραυλικό σύστημα.

2Ηλεκτρικό σύστημα ελέγχου.

2.1Σύστημα ελέγχου της θερμοκρασίας: ο φούρνος σκληρύνωσης χωρίζεται σε 4 ζώνες θέρμανσης και ο φούρνος θέρμανσης σε 5 ζώνες, η καθεμία ζώνη ελέγχεται μεμονωμένα.Ο ελεγκτής θερμοκρασίας υιοθετεί υψηλό ευφυές όργανοΚάθε ζώνη είναι τοποθετημένη με 2 κομμάτια θερμοσύνδεσης, το ένα συνδέεται με τον ελεγκτή θερμοκρασίας και το άλλο συνδέεται με τον καταγραφέα θερμοκρασίας.Για το σύστημα παρέχονται 2 σύνολα καταγραφέων πολλών σημείων.

2.2Σύστημα ελέγχου δράσης: αποτελείται από PLC και ρελέ. Ένας PLC της Siemens συλλέγει το σήμα θέσης, το σήμα εκκίνησης/αποστολής από το σημείο,και να στείλει τα καθήκοντα για τον έλεγχο του συστήματος και λειτουργούν σε αυτόματη ή χειροκίνητη λειτουργία. Τέτοιο είδος συστήματος έχει πλήρη κλειδαριά (για παράδειγμα, η πόρτα είναι κλειδωμένη με το αυτοκίνητο), αυτοδιάγνωση, συναγερμός βλάβης (σβήση ισχύος, υπερφόρτωση, υπερβολική θερμοκρασία. εκτόξευση και συναγερμός),λειτουργία έκτακτης αναστολήςΤο PLC μπορεί να επικοινωνήσει με τον βιομηχανικό υπολογιστή, το σύστημα μπορεί να αλλάξει ελεύθερα από αυτόματη λειτουργία σε χειροκίνητη λειτουργία, η οποία είναι πιο ισχυρή, αξιόπιστη και ασφαλή.

Ατυχία θερμοκρασίας·

Εμφάνιση λειτουργικής κατάστασης και συναγερμού βλάβης όλων των κινητήρων·

Δείχνει την κατάσταση εργασίας κάθε θέσης εργασίας·

Αυτοματοποιημένος έλεγχος και κλειδαριά;

Το χειροκίνητο λειτουργικό σύστημα είναι ενεργοποιημένο κατά τη λειτουργία και τη συντήρηση.

3- Τανκ για αποθήκευση:

3.1Μέσα ανάψυξης: υδατικό βασικό υγρό

3.2 Μέθοδος σβήσισης: οι φιάλες βγαίνουν οριζόντια μέσα στην δεξαμενή.

3.3Σύστημα κυκλοφορίας: υιοθετεί σύστημα ανάμειξης διπλών τροχών και είναι εξοπλισμένο με συσκευή καθοδήγησης της ροής, έτσι ώστε το νερό να μπορεί να κυλίνει σε αξιακή κατεύθυνση γύρω από τους κυλίνδρους.

3.4Σύστημα ψύξης κυκλοφορίας: περιλαμβάνει δεξαμενή συλλογής νερού, αντλία κυκλοφορίας, εναλλάκτη θερμότητας τύπου πλάκας (και δεξαμενή αποθήκευσης κρύου νερού και πύργο ψύξης).

3.5 Δύναμη μεταφοράς κυλίνδρου: παρέχεται από υδραυλικό σταθμό λάδι.

3.6Θερμοκρασία του νερού σβήσεως: 120°C

4Φούρνος σκληρύνωσης:

4.1 Πίνακας φόρτωσης του κλιβάνου σκληρύνωσης: είναι σχεδιασμένος μπροστά από την πόρτα φόρτωσης.έτσι ώστε να διασφαλιστεί ότι η γραμμή παραγωγής λειτουργεί αυτόματα.

4.2Ονομαστική θερμοκρασία: ≤950°C

4.3Πραγματικές διαστάσεις ζώνης εργασίας: 4500×1800×350 mm

4.4Πραγματικός σταθμός εργασίας στο πλευρικό θάλαμο του φούρνου: 15 τεμάχια

4.5Συμφωνία θερμοκρασίας: ±10°C

4.6Δυνατότητα καυστήρα: 1092000Kcal/h

4.7Ζώνη θέρμανσης: 3 ζώνες (μία ζώνη προθέρμανσης, μία ζώνη θέρμανσης και μία ζώνη μαγείωσης), η θερμοκρασία κάθε ζώνης ελέγχεται ξεχωριστά.

4.8Το σύστημα μεταφοράς: η υδραυλική συσκευή κίνησης οδηγεί τη δέσμη ανύψωσης να κινείται· με τη δέσμη κίνησης να κινείται σε τετραγωνική διαδρομή, οι φιάλες μεταφέρονται προς τα εμπρός προς την πόρτα εκφόρτωσης μία προς μία·ανοχή απόκλισης μεταφοράς: ≤ 40 mm

4.9Μέθοδος σφράγισης με φωτιά σπιτιού: υιοθετείται μέθοδος στερεής σφράγισης.

4.10 Κλιμάκιο κίνησης της δέσμης πορείας για τυποποιημένο κύλινδρο: 160s/κύκλο, ρυθμιζόμενη ταχύτητα κύκλου.

Άλλοι κύλινδροι μπορούν να παραχθούν ανάλογα με το σχετικό πάχος τους και ο κύκλος εργασίας τους θα προσαρμόζεται.

4.11Μέθοδος φόρτισης/αφόρτισης: άκρη εισόδου και άκρη εξόδου

4.12Η συσκευή αντιέκρηξης βρίσκεται στην κορυφή της οροφής του φούρνου· για εύκολη συντήρηση και για εύκολη απομάκρυνση, η πόρτα πρόσβασης είναι σχεδιασμένη στο πλάι του τοίχου του φούρνου.Η υδραυλική συσκευή σπρώχνει δύο δοκάρια για να μεταφέρει κυλίνδρους από ένα σταθμό στο επόμενο σταθμό, κατά τη διάρκεια της μεταφοράς, η ανοχή κίνησης διατομής πρέπει να είναι εντός των 40 mm.

4Η φλόγα μπορεί να ρυθμιστεί. Για να αποφευχθεί η φλόγα θερμαίνεται απευθείας στον κύλινδρο. Η σύντομη φλόγα μπορεί να πυροδοτηθεί στην τρύπα τούβλου του καυστήρα.

4.14Θερμοκρασία επιφάνειας τοιχώματος φούρνου: ≤ 40°C.
