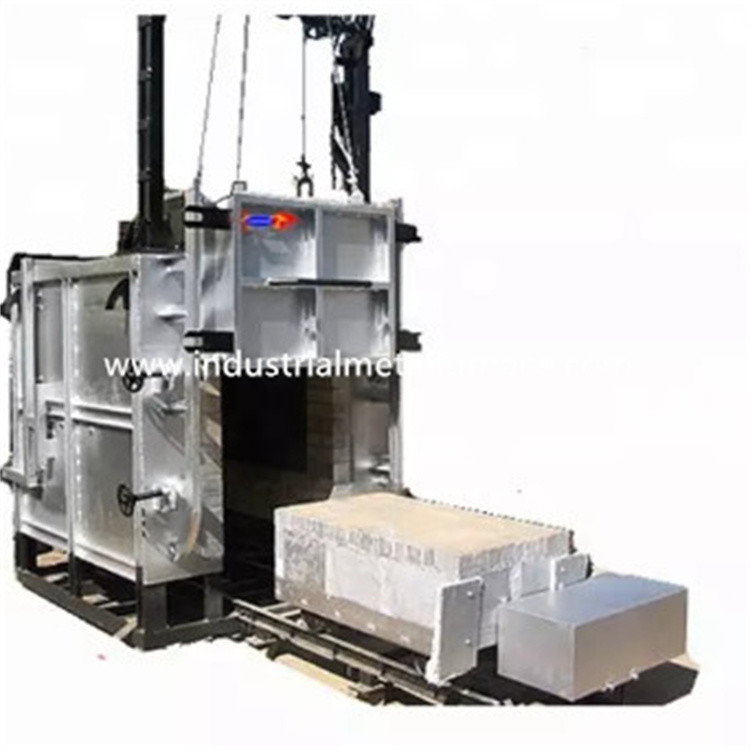

Ηλεκτρικό διπλό δάπεδο τζακιού βαγονέτων φούρνων θερμικής επεξεργασίας καροτσακιών για τα μέρη αργιλίου

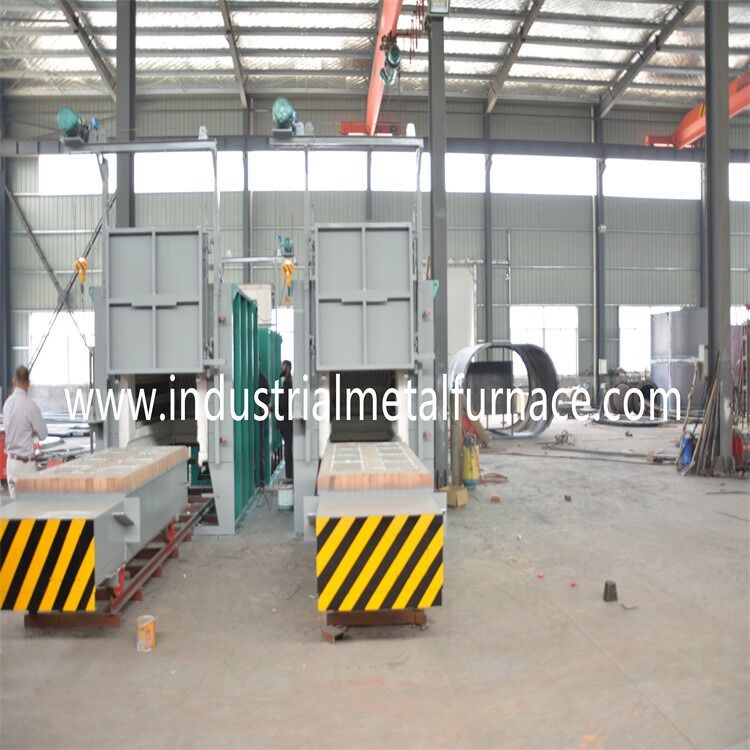

Ηλεκτρικός διπλός φούρνος θερμικής επεξεργασίας καροτσακιών, φούρνος δαπέδων τζακιού βαγονέτων για τα μέρη αργιλίου

1. Εφαρμογή

Φούρνοςδαπέδων τζακιού_των RTοηλεκτρικόςβαγονέτων₂-150-6χρησιμοποιείταικυρίωςγιατηνεπεξεργασίαθερμικής επεξεργασίαςχαμηλήςθερμοκρασίαςτουπιάτουαργιλίου, τωνπροϊόντωνπιάτωναργιλίου, κ.λπ. Έχουμετουςφούρνουςμιαςευρέοςφάσματοςθερμικής επεξεργασίαςγιατημετρίαση, τηνανόπτηση, τηναπόσβεση, τηςομαλοποίησης, καιτουάλλουδιαδικασίες.

2. Κύριες τεχνικές παράμετροι

3.Loading προδιαγραφή καλαθιών

Το καλάθι φόρτωσης είναι προσαρμόζει βασισμένος στην απαίτηση κάθε πελάτη. Το καλάθι φόρτωσης πρόκειται να τοποθετηθεί στο καροτσάκι της θερμικής επεξεργασίας.

3.1 κοχύλι φούρνων

Η δομή χάλυβα σωμάτων φούρνων γίνεται από τον τμηματικούς χάλυβα 10-12# και τα πιάτα χάλυβα ≥3mm.

3.2 ευθυγράμμιση

Η επένδυση φούρνων είναι μια πλήρης δομή ινών, που κατασκευάζεται με τις υψηλής ποιότητας τυποποιημένες πυρίμαχες ίνες που καθορίζονται από τα στρογγυλά μέρη χάλυβα. Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης: ≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

3.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η πόρτα κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση όλος-ινών και το περίβλημα δομών χάλυβα.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω από τον ανελκυστήρα.

3.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, τις ρόδες, το πυρίμαχο σώμα πλινθοδομής, το ανθεκτικό στη θερμότητα πιάτο δαπέδων τζακιού βαγονέτων, τα στοιχεία θέρμανσης, και τον οδηγώντας μηχανισμό βαγονέτων.

δομή βαγονέτων: Ενώνεται στενά από την ακτίνα χάλυβα ι-ακτίνων 14# και το πιάτο χάλυβα 10mm.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης γίνεται από το χάλυβα 45#, και είναι υποβαλλόμενος σε θερμοθεραπεία.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με πυρίμαχα τούβλα μιας τα βαριά υψηλά αλουμίνας, τα ελαφριά πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας. Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

πιάτο δαπέδων τζακιού βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ CrMnN ανθεκτικό στη θερμότητα με την ανώτατη εργασία temperature≤950℃.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Το μειώνοντας εργαλείο οδηγεί τη ρόδα βαγονέτων που κινείται.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων είναι μέσω του μηχανισμού σκλήρυνσης πίεσης μόνος-βάρους. Η σφράγιση μεταξύ του βαγονέτου και του σώματος φούρνων είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

3.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι ζαρωμένες λουρίδες αντίστασης κραμάτων μορφής 0Cr25AL5 αντίσταση τοποθετούνται σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων του φούρνου θερμικής επεξεργασίας. Υπάρχει ζώνη θέρμανσης 2. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr25AL5.

3.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος θερμικής επεξεργασίας καροτσακιών υιοθετεί τον ιαπωνικό ελεγκτή θερμοκρασίας Shimaden ευφυή για να ελέγξει τη θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και να επιτύχει μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και της θερμικής προστασίας θραύσης ζευγών.

3.7 κυκλοφορώντας σύστημα ζεστού αέρα

Η κυκλοφορία ζεστού αέρα αποτελείται κυρίως από 2 φυγοκεντρικούς ανεμιστήρες και το πιάτο οδηγών αέρα στο φούρνο για το σύστημα θερμικής επεξεργασίας.

4.Structural εισαγωγή

Ο φούρνος δαπέδων τζακιού rt2-150-6 βαγονέτων για τη θερμική επεξεργασία αποτελείται κυρίως από το κοχύλι φούρνων, την επένδυση, την πόρτα φούρνων, τον ανυψωτικό μηχανισμό πορτών φούρνων και το μηχανισμό συμπίεσης πορτών, βαγονέτο, μηχανισμός έλξης βαγονέτων, που σφραγίζει μεταξύ του σώματος φούρνων και του βαγονέτου, του στοιχείου θέρμανσης και της σταθερής συσκευής, και του συστήματος ελέγχου θερμοκρασίας.

5. Πεδίο ανεφοδιασμού
