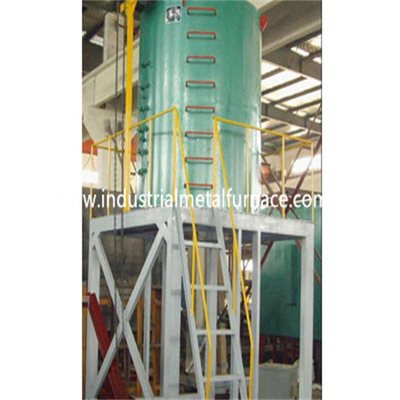

Κάθετη διαδικασία θερμικής επεξεργασίας φούρνων T6 απόσβεσης τύπων γρήγορη για τις ρόδες αργιλίου

1. Επισκόπηση

φ1500x2000mm ο αποσβήνοντας φούρνος κραμάτων αργιλίου μπορεί να χρησιμοποιηθεί για τη στερεές λύση κραμάτων αργιλίου και τη θερμική επεξεργασία απόσβεσης. Αυτός ο γρήγορος αποσβήνοντας φούρνος θερμικής επεξεργασίας είναι ένας περιοδικός φούρνος αντίστασης λειτουργίας, ο οποίος χρησιμοποιείται κυρίως για τη γρήγορη απόσβεση, τη μετρίαση και άλλη στερεά επεξεργασία λύσης των ρίψεων κραμάτων αργιλίου.

Τα κομμάτια προς κατεργασία επεξεργάζονται με θερμότητα το φούρνο υιοθετούν τη λειτουργία ένωσης, με το καλό θερμικό κράτος κύκλων και την ομοιόμορφη θερμοκρασία.

Μετά από την ολοκλήρωση της θέρμανσης και του κρατήματος, το κομμάτι προς κατεργασία μπορεί γρήγορα να εμπέσει από το φούρνο στο αποσβήνοντας μέσο στη λίμνη σε 12 δευτερόλεπτα, και η ποιότητα επεξεργασίας απόσβεσης είναι υψηλή.

Το σύστημα ελέγχου θερμοκρασίας υιοθετεί το PID μηδέν που διασχίζει thyristor ώθησης και η υψηλή ακρίβεια της Σαγκάη Guolong με τον ευφυή μετρητή ελέγχου θερμοκρασίας, ο φούρνος έχει τον καλό συναγερμό σταθερότητας και overtemperature για να εξασφαλίσει την κανονική λειτουργία του φούρνου.

Κάθε μηχανικό μέρος μετάδοσης του φούρνου θερμικής επεξεργασίας T6 υιοθετεί τον ενδασφαλίζοντας έλεγχο και τη λειτουργία.

2.Main τεχνικές παράμετροι

(1) εκτιμημένη δύναμη: 160kW ± 10%

(2) εκτιμημένη τάση: 380V 3P 50Hz

(3) εκτιμημένη θερμοκρασία: 650 ℃

(4) τρόπος ελέγχου θερμοκρασίας: Έλεγχος PID

(5) αριθμός θέρμανσης των ζωνών: 1 μέθοδος σύνδεσης ζώνης: Υ

(6) ομοιομορφία της θερμοκρασίας φούρνων: ≤± 5 ℃

(7) ακρίβεια ελέγχου θερμοκρασίας: ± 1,5 ℃

(8) αποτελεσματικό μέγεθος περιοχής εργασίας: Φ 1500×2000mm

(9) χρόνος μεταφοράς απόσβεσης: ≤ 12s (πόρτα φούρνων που ανοίγει στο κομμάτι προς κατεργασία που περιέρχεται στην αποσβήνοντας δεξαμενή)

(10) χρόνος θέρμανσης του κενού φούρνου: ≤ 2H

(11) κενή δύναμη απώλειας φούρνων: ≤ 28kw

(12) δύναμη ανεμιστήρων: 4kw

ανυψωτική μηχανή δαπανών (13): δύο ταχυτήτων μηχανών (14) θερμοκρασία τοίχων φούρνων δευτερεύουσα εξωτερική: ≤ 35 ℃

(15) καλάθι: 1 σύνολο

3. Εισαγωγή δομών

Η ηλεκτρική δομή φούρνων θερμικής επεξεργασίας αντίστασης αποτελείται από τη θέρμανση του φούρνου, ανύψωση του μηχανισμού, του αποσβήνοντας μηχανισμού, του συστήματος ελέγχου, κ.λπ.

3.1 θερμαντικός φούρνος

  Το πλαίσιο κοχυλιών του σώματος φούρνων ενώνεται στενά από το χάλυβα σχεδιαγράμματος, και ο εσωτερικός τοίχος ενώνεται στενά από το ανθεκτικό στη θερμότητα πιάτο ανοξείδωτου 1Cr18Ni9Ti.

  Το στοιχείο θέρμανσης για το γρήγορο αποσβήνοντας φούρνο θερμικής επεξεργασίας πιέζεται σε μια λουρίδα με το κράμα 0cr25a15, sleeved στο μονώνοντας σωλήνα πορσελάνης και καθορίζεται στην εσωτερική αίθουσα του σώματος φούρνων μέσω του ανοξείδωτου στρογγυλού χάλυβα.

  Η συσκευή κυκλοφορίας ζεστού αέρα αποτελείται από τη συσκευή ανεμιστήρων και το πιάτο οδηγών αέρα. Η συσκευή ανεμιστήρων τοποθετείται στην κορυφή του σώματος φούρνων, και ο ανεμιστήρας αποτελείται από τον ανθεκτικό στη θερμότητα χάλυβα 1Cr18Ni9Ti στις φυγοκεντρικές λεπίδες ανεμιστήρων. Το πιάτο οδηγών αέρα αποτελείται από τον ανθεκτικό στη θερμότητα χάλυβα 1Cr18Ni9Ti, και καθορίζεται στον εσωτερικό τοίχο του φούρνου μέσω διάφορων ενισχυτικών ράβδων. Η λουρίδα αντίστασης είναι τυλιγμένη μέσα, και τη θερμότητα που εκπέμπεται από τη λουρίδα αντίστασης κυκλοφορούν θερμικά μέσω του συστήματος κυκλοφορίας ζεστού αέρα για να καταστήσει τη θερμοκρασία στο φούρνο ομοιόμορφη. Η συσκευή εξαερισμού γίνεται σύμφωνα με τον όγκο φούρνων θερμικής επεξεργασίας T6 και την αναγκασμένη κυκλοφορία ζεστού αέρα για να καλύψει τις απαιτήσεις της ομοιόμορφης θερμοκρασίας φούρνων.

  Το πλαίσιο βάσεων χρησιμοποιείται για τα μέρη φούρνων φόρτωσης και είναι ενωμένο στενά με το χάλυβα τμημάτων.

  Το κοχύλι της πόρτας φούρνων είναι ενωμένο στενά με το χάλυβα, και η επένδυση είναι όλης δομής ινών.

  Η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί το μειωτή εργαλείων σκουληκιών για να λειτουργήσει, και η αυτόματη σφράγιση αδράνειας πραγματοποιείται αφότου είναι σε ισχύ.

  Ο ηλεκτρικός φούρνος αντίστασης είναι εξοπλισμένος με ένα καροτσάκι χρέωσης.

3.2 ανυψωτικός μηχανισμός

  Ο ανυψωτικός μηχανισμός αποτελείται από το βαρούλκο, το φορτώνοντας πλαίσιο, την ανυψωτική αλυσίδα, την κυλώντας ρόδα, κ.λπ.

3.3 σύστημα ελέγχου

  Το σύστημα ελέγχου θερμοκρασίας υιοθετεί το PID μηδέν που διασχίζει thyristor ώθησης και τον ευφυή μετρητή της Σαγκάη Guolong για να ελέγξει τη θερμοκρασία. Έχει τη λειτουργία συναγερμών overtemperature για να εξασφαλίσει ότι η θερμοκρασία κομματιών προς κατεργασία δεν πηγαίνει overhigh.

  Τα μηχανικά μέρη μετάδοσης του ηλεκτρικού επεξεργάζονται με θερμότητα το φούρνο υιοθετούν τον ενδασφαλίζοντας έλεγχο.
