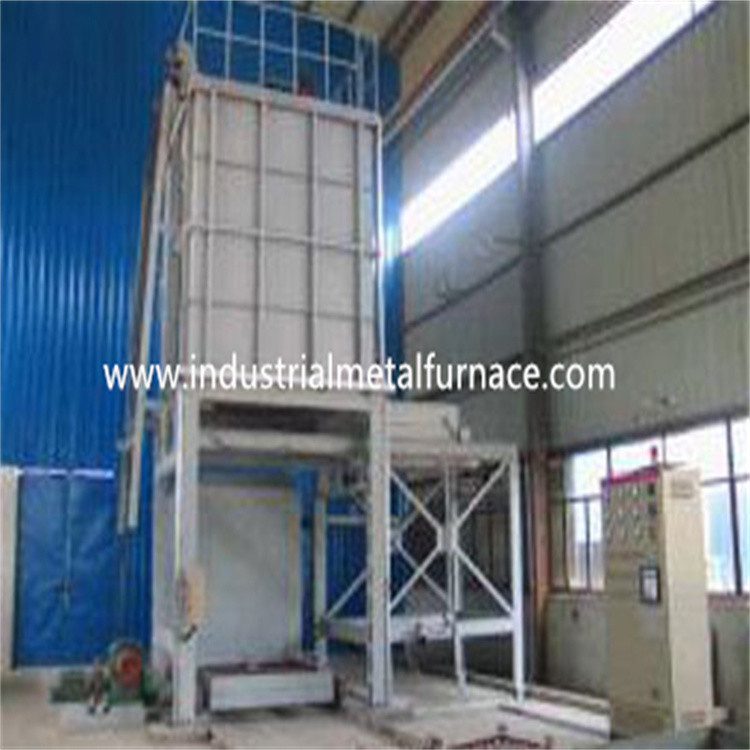

Αποσβήνοντας φούρνος κραμάτων αργιλίου φούρνων θερμικής επεξεργασίας 650 βαθμού

650 γρήγορη διαδικασία θερμικής επεξεργασίας φούρνων T6 απόσβεσης κραμάτων αργιλίου βαθμού

1.Overall άποψη

Ο αποσβήνοντας φούρνος αντίστασης θερμικής επεξεργασίας κραμάτων αργιλίου είναι ένας περιοδικός φούρνος αντίστασης λειτουργίας, ο οποίος χρησιμοποιείται κυρίως για τη στερεά επεξεργασία λύσης όπως η γρήγορη απόσβεση και η μετρίαση των ρίψεων κραμάτων αργιλίου.

2.Advantages

  Τα κομμάτια προς κατεργασία του φούρνου υιοθετούν τη λειτουργία ένωσης, με το καλό θερμικό κράτος κύκλων και την ομοιόμορφη θερμοκρασία.

  Μετά από την ολοκλήρωση της θέρμανσης και του κρατήματος του σταδίου, το κομμάτι προς κατεργασία μπορεί γρήγορα να εμπέσει από το φούρνο στο αποσβήνοντας μέσο στη λίμνη σε 12 δευτερόλεπτα, και η ποιότητα επεξεργασίας απόσβεσης είναι υψηλή.

  Το σύστημα ελέγχου θερμοκρασίας υιοθετεί το PID μηδέν που διασχίζει thyristor ώθησης και η υψηλή ακρίβεια της Σαγκάη Guolong με τον ευφυή μετρητή ελέγχου θερμοκρασίας, ο γρήγορα αποσβήνοντας φούρνος θερμικής επεξεργασίας έχει τον καλό συναγερμό σταθερότητας και πέρα-θερμοκρασίας για να εξασφαλίσει ότι η θερμοκρασία κομματιών προς κατεργασία πηγαίνει overhigh.

  Κάθε μηχανικό μέρος μετάδοσης του ηλεκτρικού φούρνου αντίστασης υιοθετεί τον ενδασφαλίζοντας έλεγχο και τη λειτουργία.

3.Main τεχνικές παράμετροι

(1) εκτιμημένη δύναμη: 100kW ± 10%

(2) εκτιμημένη τάση: 380V, 3P, 50Hz

(3) εκτιμημένη θερμοκρασία: 650 ℃

(4) τρόπος ελέγχου θερμοκρασίας: Έλεγχος PID

(5) αριθμός θέρμανσης των ζωνών: 1 μέθοδος σύνδεσης ζώνης: Υ

(6) ομοιομορφία της θερμοκρασίας φούρνων: ≤± 5 ℃

(7) ακρίβεια ελέγχου θερμοκρασίας: ± 2 ℃

(8) αποτελεσματικό μέγεθος χώρου εργασίας: 1300×1300×1300mm

(9) χρόνος μεταφοράς απόσβεσης: ≤ 12s (πόρτα φούρνων ανοικτή στο νερό κομματιών προς κατεργασία)

(10) χρόνος θέρμανσης του κενού φούρνου: ≤ 2H

(11) κενή δύναμη απώλειας φούρνων: ≤ 12KW

(12) δύναμη ανεμιστήρων: 3kw

ανυψωτική μηχανή δαπανών (13): δύο ταχυτήτων μηχανή

δευτερεύουσα εξωτερική θερμοκρασία τοίχων φούρνων (14): ≤ 35 ℃

(15) καλάθι: 1 σύνολο

4.Structure εισαγωγή

  Η ηλεκτρική δομή φούρνων θερμικής επεξεργασίας αποτελείται από τη θέρμανση του φούρνου, ανύψωση του μηχανισμού, του αποσβήνοντας μηχανισμού, του συστήματος ελέγχου, κ.λπ.

4.1 θερμαντικός φούρνος

  Το πλαίσιο κοχυλιών του σώματος φούρνων ενώνεται στενά από το χάλυβα σχεδιαγράμματος, και ο εσωτερικός τοίχος ενώνεται στενά από το ανθεκτικό στη θερμότητα πιάτο ανοξείδωτου 1Cr18Ni9Ti. Συγχρόνως, προκειμένου να αποφευχθεί η παραμόρφωση του πιάτου ανοξείδωτου στο εσωτερικό chamberr σε υψηλής θερμοκρασίας, το πιάτο ανοξείδωτου έχει επίσης τις αυλακώσεις επέκτασης. Η επένδυση είναι όλης δομής ινών, και ένα στρώμα του λαστιχένιου πιάτου αμιάντων είναι συνδεμένο με την εσωτερική επιφάνεια του κοχυλιού φούρνων, το οποίο διαδραματίζει το ρόλο της μόνωσης θερμότητας και προστατεύει την επιφάνεια κοχυλιών φούρνων από τη διάβρωση.

  Το στοιχείο θέρμανσης για το γρήγορο αποσβήνοντας φούρνο θερμικής επεξεργασίας πιέζεται σε μια λουρίδα με το κράμα 0cr25a15, sleeved στο μονώνοντας σωλήνα πορσελάνης και καθορίζεται στην εσωτερική αίθουσα του σώματος φούρνων μέσω του ανοξείδωτου στρογγυλού χάλυβα. Αυτή η δομική λουρίδα αντίστασης κρεμιέται γύρω από το φούρνο, ο οποίος είναι συμβάλλων στο διασκεδασμό θερμότητας και την κυκλοφορία. Το στοιχείο θέρμανσης υιοθετεί τη μέθοδο Υ-σύνδεσης. Το φορτίο επιφάνειας θα ελεγχθεί κάτω από 1.6w/cm2 για να παρατείνει τη ζωή υπηρεσιών του εξοπλισμού.

  Η συσκευή κυκλοφορίας ζεστού αέρα αποτελείται από τη συσκευή ανεμιστήρων και το πιάτο οδηγών αέρα. Η συσκευή ανεμιστήρων τοποθετείται στην κορυφή του σώματος φούρνων, και ο ανεμιστήρας αποτελείται από τον ανθεκτικό στη θερμότητα χάλυβα 1Cr18Ni9Ti στις φυγοκεντρικές λεπίδες ανεμιστήρων. Το πιάτο οδηγών αέρα αποτελείται από τον ανθεκτικό στη θερμότητα χάλυβα 1Cr18Ni9Ti, και καθορίζεται στον εσωτερικό τοίχο του φούρνου μέσω διάφορων ενισχυτικών ράβδων. Η λουρίδα αντίστασης είναι τυλιγμένη μέσα, και τη θερμότητα που εκπέμπεται από τη λουρίδα αντίστασης κυκλοφορούν θερμικά μέσω του συστήματος κυκλοφορίας ζεστού αέρα για να καταστήσει τη θερμοκρασία στο φούρνο ομοιόμορφη. Η συσκευή εξαερισμού γίνεται σύμφωνα με τον όγκο φούρνων θερμικής επεξεργασίας T6 και την αναγκασμένη κυκλοφορία ζεστού αέρα για να καλύψει τις απαιτήσεις της ομοιόμορφης θερμοκρασίας φούρνων.

  Το πλαίσιο βάσεων χρησιμοποιείται για τα μέρη φούρνων φόρτωσης και είναι ενωμένο στενά με το χάλυβα τμημάτων.

  Το κοχύλι της πόρτας φούρνων είναι ενωμένο στενά με το χάλυβα, και η επένδυση είναι όλης δομής ινών.

  Η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί το μειωτή εργαλείων σκουληκιών για να λειτουργήσει, και η αυτόματη σφράγιση αδράνειας πραγματοποιείται αφότου είναι σε ισχύ.

  Ο ηλεκτρικός φούρνος αντίστασης είναι εξοπλισμένος με ένα καροτσάκι χρέωσης.

4.2 ανυψωτικός μηχανισμός

  Ο ανυψωτικός μηχανισμός αποτελείται από το βαρούλκο, το φορτώνοντας πλαίσιο, την ανυψωτική αλυσίδα, την κυλώντας ρόδα, κ.λπ.

  Το βαρούλκο εγκαθίσταται σε μια πλευρά του πλαισίου βάσεων. Υιοθετεί μια αργόστροφη αναλογία μειωτής και είναι εξοπλισμένο με μια self-locking συσκευή, που μπορεί να εξασφαλίσει ότι το πλαίσιο χρέωσης μένει σε οποιαδήποτε θέση και επιβραδύνεται, ώστε να αποτραπεί ο γρήγορος αντίκτυπος του πλαισίου χρέωσης στην αποσβήνοντας δεξαμενή όταν μειώνεται.

  Η ανυψωτική μηχανή υιοθετεί τη δύο ταχυτήτων μηχανή, η οποία είναι αργή κατά την ανύψωση και γρήγορη κατά την κατέβασμα.

  Το πλαίσιο φόρτωσης αποτελείται από το χάλυβα τμημάτων ή το στρογγυλό χάλυβα σύμφωνα με τις απαιτήσεις του χρήστη, και ένα σύνολο παρέχεται.

4.3 σύστημα ελέγχου

  Το σύστημα ελέγχου θερμοκρασίας υιοθετεί το PID μηδέν που διασχίζει thyristor ώθησης και τον ευφυή μετρητή της Σαγκάη Guolong για να ελέγξει τη θερμοκρασία. Έχει τη λειτουργία συναγερμών overtemperature για να εξασφαλίσει ότι η θερμοκρασία κομματιών προς κατεργασία δεν πηγαίνει overhigh.

  Τα μηχανικά μέρη μετάδοσης του ηλεκτρικού επεξεργάζονται με θερμότητα το φούρνο υιοθετούν τον ενδασφαλίζοντας έλεγχο, δηλ., αφότου ανοίγουν ελαφρώς την πόρτα φούρνων, η παροχή ηλεκτρικού ρεύματος της συσκευής εξαεριστήρων και τα μέρη θέρμανσης θα κοπούν αυτόματα, και η παροχή ηλεκτρικού ρεύματος της ανυψωτικής συσκευής θα αποκατασταθεί αυτόματα. Αφότου φθάνει το πλαίσιο χρέωσης στην οριζόμενη θέση του φούρνου, η παροχή ηλεκτρικού ρεύματος της ανυψωτικής συσκευής θα κοπεί αυτόματα όταν κλείνουν την πόρτα φούρνων. Αφότου κλείνουν σε ισχύ την πόρτα φούρνων, η παροχή ηλεκτρικού ρεύματος της συσκευής ανεμιστήρων και του στοιχείου θέρμανσης μπορεί να συνδεθεί για να αποτρέψει τα ατυχήματα λόγω του misoperation.
