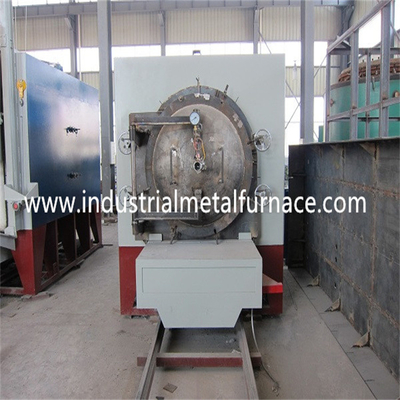

Κενός φούρνος θερμικής επεξεργασίας τύπων καροτσακιών 850 βαθμού

1.Application

Ο κενός φούρνος θερμικής επεξεργασίας τύπων καροτσακιών είναι ένας περιοδικός φούρνος αντίστασης λειτουργίας ηλεκτρικός, ο οποίος χρησιμοποιείται κυρίως για τη θερμική επεξεργασία και τη θέρμανση των γενικών μικρού και μεσαίου μεγέθους μερών μετάλλων ή κραμάτων στο αέριο αζώτου κάτω από 850 ℃. Έχει τα πλεονεκτήματα της ομοιόμορφης θερμοκρασίας φούρνων, της απλής δομής, της απλής λειτουργίας και της μικρής κατανάλωσης ενέργειας.

2.Technical παράμετροι

1. εκτιμημένη δύναμη 45KW

2Rated η τάση 380V, 3 συγχρονίζει, 50Hz

3. εκτιμημένη θερμοκρασία 850 ℃

4Working διάσταση (μήκος, πλάτος και ύψος) 1000×800×600mm

5Heating μέθοδος σύνδεσης στοιχείων: Υ

6. τρόπος ελέγχου θερμοκρασίας: Έλεγχος PID

7. ομοιομορφία της θερμοκρασίας ≤± 10 ℃ φούρνων

8. άνοδος θερμοκρασίας του εξωτερικού τοίχου στο φούρνο δευτερεύον ≤ 40 ℃

9. κενός χρόνος θέρμανσης φούρνων ≤ 2H

10. κενή δύναμη ≤ 18% απώλειας φούρνων

11. κενός βαθμός 0,001 Torr

12Vacuum αντλία: εμπορικό σήμα της ποιοτικής Κίνας

3.Service όροι

3.1 εσωτερική χρήση

3.2 δεν υπάρχει κανένα αγώγιμη σκόνη, εκρηκτικό αέριο και διαβρωτικό αέριο που μπορούν σοβαρά να βλάψουν το μέταλλο και τη μόνωση γύρω

3.3 καμία προφανείς δόνηση και αναταραχή.

4. Εισαγωγή δομών

Η δομή αυτής της σειράς ηλεκτρικού φούρνου θερμικής επεξεργασίας αποτελείται από το κοχύλι φούρνων, την επένδυση φούρνων, τα στοιχεία θέρμανσης, το κατώτατο πιάτο φούρνων, τη συσκευή πορτών φούρνων και το σύστημα ελέγχου.

Το επεξεργαμένος με θερμότητα κοχύλι φούρνων είναι ενωμένο στενά σε ένα κοχύλι κιβωτίων με το χάλυβα τμημάτων και το πιάτο χάλυβα, και ο φούρνος είναι δομής τούβλου. Το κενό μεταξύ του φούρνου και του κοχυλιού φούρνων καλύπτεται με το υψηλής θερμοκρασίας ανθεκτικό μαζικό υλικό ινών και διατόμονος γης για τη μόνωση θερμότητας και τη συντήρηση θερμότητας.

Το στοιχείο θέρμανσης τοποθετείται και στις δύο πλευρές του φούρνου με το καλώδιο αντίστασης ocr25al5. Το στοιχείο θέρμανσης οδηγείται από το σώμα φούρνων μέσω της ράβδου μολύβδου έξω και συνδέεται με την παροχή ηλεκτρικού ρεύματος.

Κάλυψη φούρνων: είναι εξοπλισμένο με το λιμένα εξαγωγής αέρα (συμπεριλαμβανομένης της χειρωνακτικής βαλβίδας), τη βαλβίδα πληθωρισμού (συμπεριλαμβανομένης της χειρωνακτικής βαλβίδας), το λιμένα εξάτμισης (συμπεριλαμβανομένης της χειρωνακτικής βαλβίδας), το δείκτη πίεσης στο φούρνο και τη βαλβίδα ασφάλειας.

Ο κενός φούρνος καλύπτει τη δεξαμενή: είναι ενωμένο στενά με το ανοξείδωτο. Η επιφάνεια ανώτερων ορίων ενσωματώνεται με το σφραγίζοντας δαχτυλίδι συσκευασίας αμιάντων, το οποίο ενσωματώνεται με την κάλυψη φούρνων. Οι χειρωνακτικές βίδες συμπίεσης εγκαθίστανται κατά μήκος της περιφέρειας του προσώπου ανώτερων ορίων, οι οποίες χρησιμοποιούνται για να συνδέσουν την κάλυψη φούρνων και τη δεξαμενή με μια για να εξασφαλίσουν τη σφράγιση στη δεξαμενή.

Κενό σύστημα: Ο φούρνος και ο εξοπλισμός θερμικής επεξεργασίας υιοθετούν vane σειράς 2x την περιστροφική μηχανική κενή αντλία, η οποία είναι εξοπλισμένη με την κενή μάνικα και τη γρήγορη σύνδεση. Δείτε το εγχειρίδιο κενών αντλιών για τις απαιτήσεις δομών και λειτουργίας της κενής αντλίας.

Υπάρχει μια τρύπα θερμοηλεκτρικών ζευγών στην κορυφή φούρνων. Όταν βρίσκεται σε λειτουργία, το θερμοηλεκτρικό ζεύγος παρεμβάλλεται στο φούρνο για να ελέγξει τη θερμοκρασία εργασίας του φούρνου μέσω του ηλεκτρικού γραφείου ελέγχου φούρνων.
