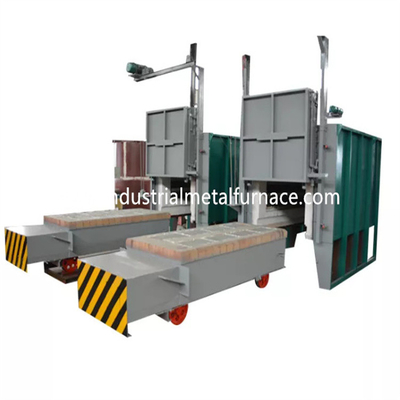

2200 × 1800 × 1000mm ηλεκτρικός φούρνος θερμικής επεξεργασίας για τα μέρη μετάλλων χυτοχάλυβα άξονων

2200 × 1800 × 1000mm Customzied ηλεκτρικό

Φούρνος θερμικής επεξεργασίας για τα μέρη μετάλλων χυτοχάλυβα άξονων

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων rt-210-12 χρησιμοποιείται κυρίως για

θερμική επεξεργασία των μερών δομών χάλυβα, μέρη χυτοχάλυβα, άξονας

μέρη φραγμών, προϊόντα χάλυβα εργαλείων, κ.λπ.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού rt-210-12 βαγονέτων αποτελείται κυρίως από το φούρνο

σύστημα σωμάτων, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο,

στοιχείο θέρμανσης, και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων κατώτατων φούρνων αυτοκινήτων γίνεται

από τον τμηματικούς χάλυβα 8-10# και τα πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης και

οι πίσω στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με

τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με

2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί

ο φούρνος είναι χρωματισμένος με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το evertic σώμα φούρνων θερμικής επεξεργασίας θορίου χτίζεται με ένα σύστημα όλος-ινών.

Το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, ισχυρά

ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος 325mm.

Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 1260℃.

το υλικό των στρογγυλών μερών σταθεροποίησης χάλυβα είναι 1Cr13.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η πόρτα φούρνων θερμικής επεξεργασίας αποτελείται από την επένδυση όλος-ινών

και περίβλημα δομών χάλυβα. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 10mm και

τμηματικός χάλυβας 12mm. Η πόρτα χτίζεται με το ίδιο πράγμα φραγμών ινών αργιλίου πυριτικών αλάτων

όπως αυτός για το σώμα φούρνων. Η γενική δομή του φούρνου διατηρεί τη μορφή της

ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω

από τον ανελκυστήρα. Και σφραγίζεται από το μόνος-βάρος πορτών φούρνων.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής, ανθεκτικό στη θερμότητα

πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 12mm 14#. Το βαγονέτο

θα μπορούσε να εργαστεί για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης γίνεται

από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού στυλοβάτη τύπων

συμπεριφορά να αντεχτεί το βάρος. Υπάρχουν συνολικά 2 ζευγάρια των ροδών, και κάθε ρόδα είναι διαμέτρου

300mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή είναι εξοπλισμένη με μια ταχύτητα φρεναρίσματος

συσκευή μείωσης για να ανακουφίσει την αδράνεια στο ξεκίνημα και να σταματήσει τη μετακίνηση. Υπάρχει όριο 2

αλλαγές για να αποφύγει over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλών πυρίμαχων τούβλων αλουμίνας,

ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής του βαγονέτου έχει

αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση των στοιχείων θέρμανσης. Προσκρουμένη

η περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με τη βαριά πυρίμαχη ύλη αργιλίου τύπων υψηλή

τούβλα. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

πιάτο προσώπου βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ Cr25Ni20Si2 ανθεκτικό στη θερμότητα με την ανώτατη εργασία

temperature≤1200℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στην αυλάκωση στοιχείων θέρμανσης που

θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Οι μειώνοντας κινήσεις εργαλείων

η ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ της πόρτας φούρνων

και το σώμα φούρνων είναι μέσω του μόνος-βάρους πορτών φούρνων. Η σφράγιση μεταξύ του βαγονέτου και

το σώμα φούρνων είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2 είναι

τοποθετημένος σε 2 πλευρικούς τοίχους. Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και

εγκαθίσταται στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ

ο τοίχος ινών και οι λουρίδες αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχουν 2 ζώνες θέρμανσης.

Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo2.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος θερμικής επεξεργασίας υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας για να ελέγξει

θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και να επιτύχει

μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας

και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τις ζώνες ελέγχου 2 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι ρυθμισμένη

με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα και

ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με το αμπερόμετρο,

βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων, και το χρηματοκιβώτιο

μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση, πόρτα

συμπίεση, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις συνδέονται απαραιτήτως με

εξασφαλίστε την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
