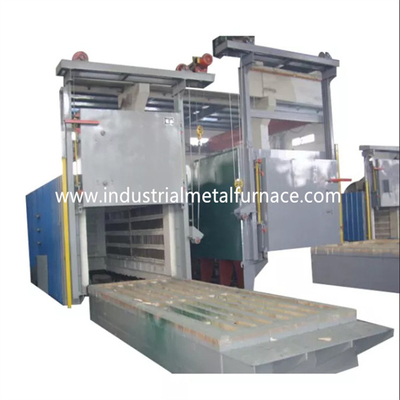

Το δάπεδο τζακιού βαγονέτων επεξεργάζεται με θερμότητα το φούρνο 8000×2500×2000mm ηλεκτρικός κατώτατος τύπος αυτοκινήτων

3.Structural εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT3-1000-12 αποτελείται κυρίως από το φούρνο

σύστημα κοχυλιών, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, θέρμανση

στοιχείο και σταθερή συσκευή, και σύστημα ελέγχου θερμοκρασίας.

3.1 κοχύλι φούρνων

Η δομή χάλυβα σωμάτων κατώτατων φούρνων αυτοκινήτων γίνεται από

10-14# τμηματικοί χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύοντες στυλοβάτης και η πλάτη

οι στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με τμηματικό

ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα

εγχυτήρες, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο

με το ανθεκτικό στη θερμότητα χρώμα.

3.2 ευθυγράμμιση

Το βιομηχανικό σώμα φούρνων θερμικής επεξεργασίας χτίζεται με ένα σύστημα όλος-ινών.

Το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος

από 350mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 1300℃.

Οι σύνδεσμοι ινών αποτελούνται από το ανοξείδωτο.

3.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η πόρτα κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το κοχύλι φούρνων αποτελείται από το πιάτο 14# και το πιάτο χάλυβα 14mm για

το πλαίσιο πορτών. Η πόρτα χτίζεται με φραγμών ινών αργιλίου πυριτικών αλάτων όπως αυτό

για το σώμα φούρνων. Η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ

θερμαμένος.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ανελκυστήρα. Και σφραγίζεται από το μόνος-βάρος της πόρτας φούρνων.

3.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής, θερμότητα

ανθεκτικό πιάτο δαπέδων τζακιού βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 14mm 18#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης είναι

γίνοντα από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού

ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 6 ζευγάρια των ροδών, και κάθε ένας

η ρόδα είναι διαμέτρου 300mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή είναι εξοπλισμένη

με μια φρενάροντας συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια στο ξεκίνημα και τη στάση

μετακίνηση. Υπάρχουν 2 αλλαγές ορίου για να αποφύγουν over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας. Προσκρουμένη

η περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ υψηλό αργίλιο τύπων

πυρίμαχα τούβλα. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

πιάτο δαπέδων τζακιού βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ Cr25Ni20 ανθεκτικό στη θερμότητα με ανώτατο

εργασία temperature≤1250℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στα στοιχεία θέρμανσης

αυλάκωση που θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Οι μειώνοντας κινήσεις εργαλείων

η ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ της πόρτας φούρνων

και το σώμα φούρνων είναι μέσω της άνοιξη. Η σφράγιση μεταξύ του βαγονέτου και του φούρνου

το σώμα είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

3.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2 (HRE)

τοποθετείται σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων. Η αντίσταση

οι λουρίδες παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται στον τοίχο φούρνων από την πορσελάνη

καρφιά. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ του τοίχου ινών και των λουρίδων αντίστασης

αποφύγετε το βραχυκύκλωμα. Υπάρχουν 6 ζώνες θέρμανσης. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από φ16 0

Cr27AL7Mo2 υλικό.

3.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας για να ελέγξει

θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και

επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες

συναγερμός πέρα-θερμοκρασίας και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τις ζώνες ελέγχου 6 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι

ρυθμισμένος με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα και

ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με το αμπερόμετρο,

βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων, και την ασφαλή επιχωμάτωση

μέτρα.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση, πόρτα

συμπίεση, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις συνδέονται απαραιτήτως με

εξασφαλίστε την ασφάλεια λειτουργίας.
