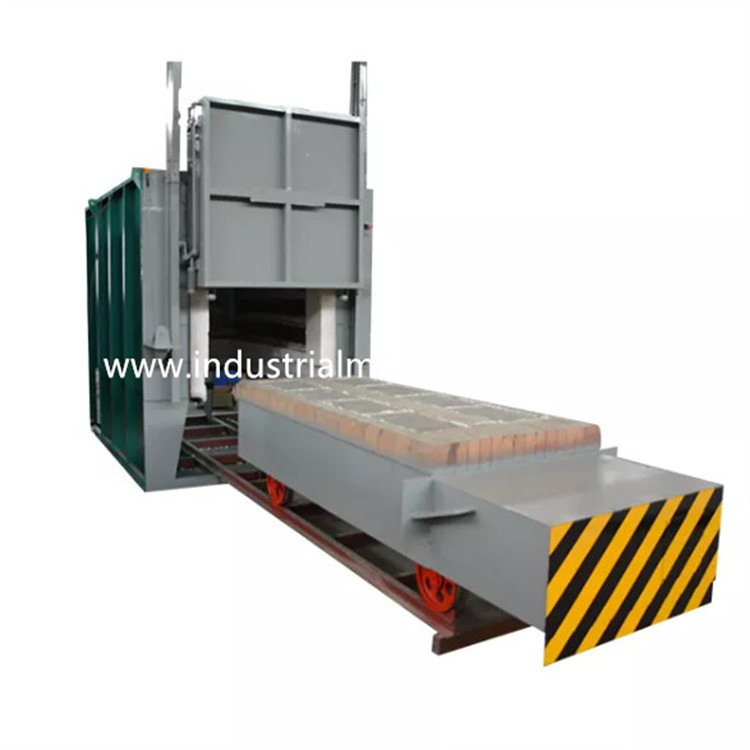

θερμική επεξεργασία βαγονέτων 5000×2500×1500mm βιομηχανική ηλεκτρική
Φούρνοι με τον έλεγχο PLC
1. Εφαρμογή
Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT3-600-12 χρησιμοποιείται κυρίως για
ανόπτηση και θερμική επεξεργασία λύσης των μερών δομών χάλυβα, κράμα
μέρη και μέρη ανοξείδωτου, κ.λπ.
2.Main τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Τεχνικές παράμετροι |
| 1 |
Εκτιμημένη δύναμη |
600KW (1-100%) διευθετήσιμος |
| 2 |
Παροχή ηλεκτρικού ρεύματος |
380V, 3P, 50Hz |
| 3 |
Εκτιμημένη θερμοκρασία |
1250℃
(Κανονική θερμοκρασία εργασίας: 850-1200℃)
|
| 4 |
Ταχύτητα ανόδου θερμοκρασίας φούρνων μη-φορτίων |
≤2.5 ώρες |
| 5 |
Ζώνη ελέγχου |
4 ζώνες |
| 6 |
Αποτελεσματικό μέγεθος εργασίας |
5000×2500×1500mm (L×W×H) |
| 7 |
Γενικό μέγεθος φούρνων |
5800×3600×2950mm (L×W×H)
Το ύψος δεν περιλαμβάνει το ύψος του πλαισίου πορτών φούρνων
|
| 8 |
Γενικό μέγεθος βαγονέτων |
6100×2600×950mm (L×W×H) |
| 9 |
Περιοχή πατωμάτων συμπεριλαμβανομένου του βαγονέτου μέσα και έξω από στο μήκος μετακίνησης |
12500*3000mm (L*W) |
| 10 |
Σύνδεση στοιχείων θέρμανσης |
Υ |
| 11 |
Ομοιομορφία θερμοκρασίας |
±10℃ |
| 12 |
Ακρίβεια μέτρησης θερμοκρασίας |
±1.5℃ |
| 13 |
Κατανάλωση ισχύος φούρνων μη-φορτίων |
≤18% |
| 14 |
Μέθοδος ελέγχου θερμοκρασίας |
SCR, ρυθμιστής PID Ελεγκτής θερμοκρασίας Shimaden με 485 διεπαφή επικοινωνίας, οθόνη αφής 10,1 ίντσας (μπορεί να καταγράψει τα ιστορικά στοιχεία, τη διαδικασία αποθήκευσης, την εξαγωγή δίσκων του U, screenshots και άλλες λειτουργίες, με το συναγερμό overtemperature)
Έλεγχος αφής screen+PLC: η οθόνη αφής συνδέεται με τον υπολογιστή του πελάτη. Τρόπος επικοινωνίας: Διεπαφή TCP Modbus. Το γραφείο ελέγχου φούρνων διαβιβάζει τα σε πραγματικό χρόνο στοιχεία στον υπολογιστή του πελάτη, και ο υπολογιστής του πελάτη μπορεί να ελέγξει τη λειτουργία και τη θέρμανση του φούρνου μακρινά.
|
| 15 |
άνοδος θερμοκρασίας επιφάνειας φούρνων |
<45℃ |
| 16 |
Στοιχείο θέρμανσης |
0Cr27AL7Mo2 (λουρίδα) HRE |
| 17 |
Πιάτο προσώπου βαγονέτων |
Cr25Ni20, πάχος 30mm, ανθεκτικός στη θερμότητα χάλυβας |
| 18 |
Μέθοδος φόρτωσης |
Το προϊόν φόρτωσε στο βαγονέτο, και έπειτα τις κινήσεις βαγονέτων στο φούρνο |
| 19 |
Ανοίγοντας μέθοδος πορτών φούρνων |
2ton ο ηλεκτρικός ανελκυστήρας επάνω-κατεβάζει, σφραγισμένος από το μόνος-βάρος πορτών |
| 20 |
Κινούμενη μέθοδος βαγονέτων |
Από τον κυκλοειδή μειωτή ταχύτητας εργαλείων καρφιτσών |
| 21 |
Κινητήρια δύναμη βαγονέτων |
5.5KW |
| 22 |
Επένδυση φούρνων |
Υψηλής θερμοκρασίας πυρίμαχη ίνα |
| 23 |
Ικανότητα φόρτωσης |
10 τόνοι |
3. Δομική εισαγωγή
Το δάπεδο τζακιού βαγονέτων RT3-600-12 επεξεργάζεται με θερμότητα το φούρνο αποτελείται κυρίως από το κοχύλι φούρνων,
σύστημα επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, στοιχείο θέρμανσης
και σταθερή συσκευή, και σύστημα ελέγχου θερμοκρασίας.
3.1 ηλεκτρικό σύστημα ελέγχου
Έλεγχος θερμοκρασίας: η θερμοκρασία κάθε ζώνης θέρμανσης του φούρνου μετάλλων industrail μπορεί να είναι
ελεγχόμενος χωριστά.
Ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας για να ελέγξει τη θερμοκρασία που έχει
self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και να επιτύχει μια σταθερότητα θερμοκρασίας.
Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και του θερμικού ζεύγους
προστασία θραύσης.
Ο φούρνος δαπέδων τζακιού βαγονέτων έχει τις ζώνες ελέγχου 4 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ
θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.
Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι ρυθμισμένη
με τον τρόπο χρονικού ανάλογο κανονισμού.
Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα και
σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με το αμπερόμετρο,
βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων, και την ασφαλή επιχωμάτωση
μέτρα.
Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση, πόρτα
συμπίεση, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις συνδέονται απαραιτήτως με
εξασφαλίστε την ασφάλεια λειτουργίας.
