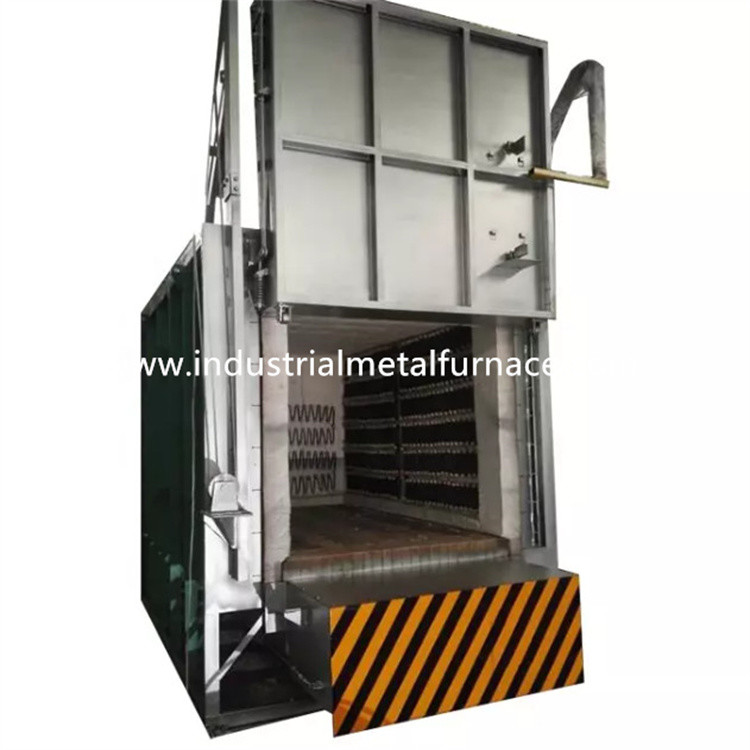

Ηλεκτρικός φούρνος 1200 βαθμός Κέλσιος 3500×1600×1600mm θερμικής επεξεργασίας δαπέδων τζακιού βαγονέτων

3500×1600×1600mm 1200 βαθμός Κέλσιος βιομηχανικός

Ηλεκτρική θερμική επεξεργασία φούρνων δαπέδων τζακιού βαγονέτων των μερών μετάλλων

1. Εφαρμογή

Το RT3-380-12 που το ηλεκτρικό βαγονέτο επεξεργάζεται με θερμότητα το φούρνο είναι κυρίως

χρησιμοποιημένος για τη θερμική επεξεργασία των μερών δομών χάλυβα, μέρη χυτοχάλυβα,

μέρη φραγμών άξονων, προϊόντα χάλυβα εργαλείων, κ.λπ.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT3-380-12 αποτελείται κυρίως από

σύστημα σωμάτων, επένδυσης, φούρνων πορτών και πορτών συμπίεσης φούρνων,

βαγονέτο, στοιχείο θέρμανσης, και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η χονδρική δομή χάλυβα σωμάτων φούρνων αυτοκινήτων bottm γίνεται

από τον τμηματικούς χάλυβα 8-12# και τα πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης

και οι πίσω στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται

με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος

με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί

ο φούρνος είναι χρωματισμένος με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το ανοπτώντας σώμα φούρνων δαπέδων τζακιού βαγονέτων χτίζεται με ένα σύστημα όλος-ινών.

Το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος

350mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 1360℃.

Το υλικό των στρογγυλών μερών σταθεροποίησης χάλυβα είναι 1Cr13.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η μετριάζοντας πόρτα κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το πλαίσιο πορτών αποτελείται από το πιάτο και 12mm χάλυβα 10mm τμηματικά

χάλυβας. Η πόρτα χτίζεται με φραγμών ινών αργιλίου πυριτικών αλάτων όπως αυτό για

σώμα φούρνων. Η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω

από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 12mm 14#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης

γίνεται από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι

βαρύ ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 3 ζευγάρια των ροδών,

και κάθε ρόδα είναι διαμέτρου 300mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή

είναι εξοπλισμένος με μια φρενάροντας συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια στο ξεκίνημα

και μετακίνηση στάσεων. Υπάρχουν 2 αλλαγές ορίου για να αποφύγουν over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας. Η πλινθοδομή

το σώμα του βαγονέτου έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση

στοιχεία θέρμανσης. Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά

με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά. Υπάρχει επίσης ελεύθερου χώρου αριστερό για

πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

πιάτο προσώπου βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ Ni7N ανθεκτικό στη θερμότητα με την ανώτατη εργασία

temperature≤1200℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στην αυλάκωση στοιχείων θέρμανσης

όποιος θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Το μειώνοντας εργαλείο

οδηγεί τη ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ του φούρνου

η πόρτα και το σώμα φούρνων είναι μέσω της άνοιξη. Η σφράγιση μεταξύ του βαγονέτου και

το σώμα φούρνων είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2

τοποθετείται σε 2 πλευρικούς τοίχους. Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών,

και εγκαθίσταται στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης

μεταξύ του τοίχου ινών και των λουρίδων αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχουν 3 θερμαίνοντας

ζώνες. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo2.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί την ευφυή θερμοκρασία της Σαγκάη Guolong

ελεγκτής για να ελέγξει τη θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει

η ιδανική παράμετρος PID και επιτυγχάνει μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας

έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και της θερμικής προστασίας θραύσης ζευγών.

Ο φούρνος έχει τις ζώνες ελέγχου 3 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι

ρυθμισμένος με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα

και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος

με το αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων,

και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
