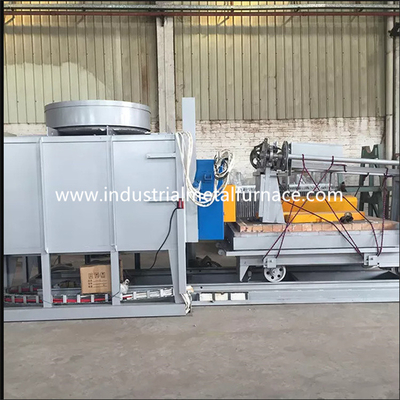

Φούρνος θερμικής επεξεργασίας δαπέδων τζακιού βαγονέτων κατώτατος τύπος αυτοκινήτων 1200 βαθμού για τα μέρη χυτοχάλυβα

Ηλεκτρική θερμική επεξεργασία δαπέδων τζακιού βαγονέτων Κελσίου 1200 βαθμού

Κατώτατος τύπος αυτοκινήτων φούρνων για τα μέρη χυτοχάλυβα μετάλλων

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT2-260-12 είναι κυρίως

χρησιμοποιημένος για τη θερμική επεξεργασία των μερών δομών χάλυβα, μέρη χυτοχάλυβα,

μέρη φραγμών άξονων, προϊόντα χάλυβα εργαλείων, κ.λπ. Ο φούρνος θερμικής επεξεργασίας

χρησιμοποιείται ευρέως για την απόσβεση, τη μετρίαση, την ομαλοποίηση, την ανόπτηση, και άλλη

διαδικασίες.

2. Κύριες τεχνικές παράμετροι

3. Δομική εισαγωγή

Η θερμική επεξεργασία φούρνων RT2-260-12 για το μέταλλο αποτελείται κυρίως από το φούρνο

σύστημα σωμάτων, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, θέρμανση

στοιχείο, και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η χονδρική δομή χάλυβα σωμάτων γίνεται από

10-12# τμηματικοί χάλυβας και πιάτα χάλυβα ≥3mm.

2.2 ευθυγράμμιση

Το χονδρικό σώμα φούρνων αυτοκινήτων bottm χτίζεται με ένα σύστημα όλος-ινών.

το υλικό επένδυσης χρησιμοποιούμενο είναι ποιοτικό ζιρκόνιο που περιέχει τις ίνες αργιλίου σταθερές κοντά

στρογγυλά μέρη χάλυβα. Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς

(βαρύτητα συμπίεσης: ≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από στρογγυλό

μέρη ανοξείδωτου. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα χαμηλού

αγωγιμότητα θερμότητας, ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει το α

συνολικό πάχος 370mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε ένα μέγιστο

θερμοκρασία 1260℃. Το υλικό των στρογγυλών μερών σταθεροποίησης χάλυβα είναι 1Cr13.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η πόρτα κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση όλος-ινών και τη δομή χάλυβα

περίβλημα.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 10mm 14#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης είναι

γίνοντα από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι

βαρύ ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 2 ζευγάρια των ροδών,

και κάθε ρόδα είναι διαμέτρου 300mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδήγηση

η μηχανή είναι εξοπλισμένη με μια φρενάροντας συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια

η μετακίνηση ξεκινήματος και στάσεων. Υπάρχουν 2 αλλαγές ορίου για να αποφύγουν over-travel

από το βαγονέτο.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας. Η πλινθοδομή

το σώμα του βαγονέτου έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση

στοιχεία θέρμανσης. Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά

με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά. Υπάρχει επίσης ελεύθερου χώρου αριστερό για

πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Η μείωση

το εργαλείο οδηγεί τη ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ

η πόρτα φούρνων και το σώμα φούρνων είναι μέσω της άνοιξη. Η σφράγιση μεταξύ του βαγονέτου

και το σώμα φούρνων είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2

τοποθετείται σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων. Η αντίσταση

οι λουρίδες παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται στον τοίχο φούρνων κοντά

καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ του τοίχου ινών και

λουρίδες αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχουν 2 ζώνες θέρμανσης. Όλοι μόλυβδος-έξω

οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo2.

2.6 ηλεκτρικό σύστημα ελέγχου, 1 σύνολο

Έλεγχος θερμοκρασίας: ο φούρνος για τη θερμική επεξεργασία για το μέταλλο υιοθετεί τη Σαγκάη Guolong

ευφυής ελεγκτής θερμοκρασίας για να ελέγξει τη θερμοκρασία που έχει self-tuning

λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και να επιτύχει μια σταθερότητα θερμοκρασίας.

Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και θερμικός

προστασία θραύσης ζευγών.
