Ηλεκτρική θερμική επεξεργασία 1500×1000×1000mm φούρνων δαπέδων τζακιού βαγονέτων δομικός χάλυβας

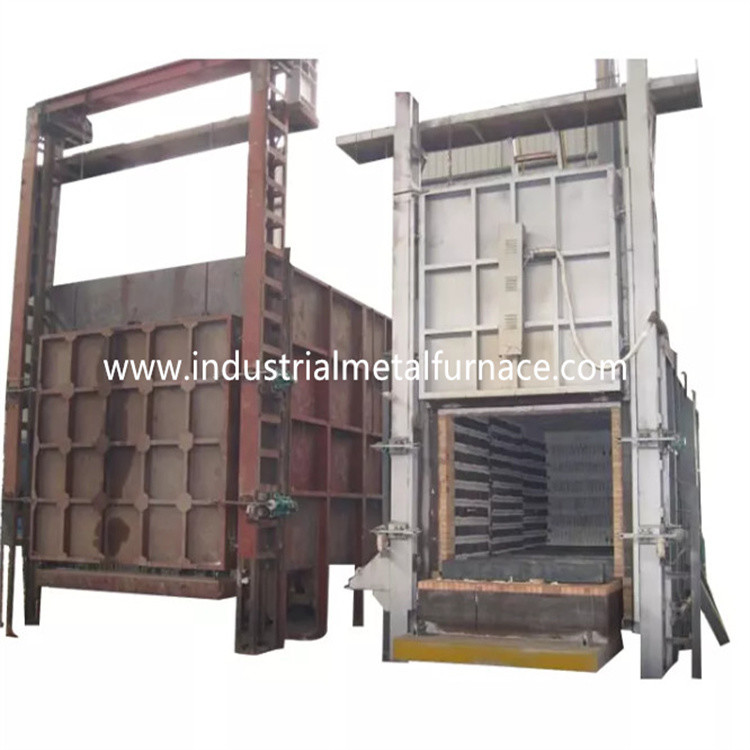

φούρνος δαπέδων τζακιού βαγονέτων 1500×1000×1000mm ηλεκτρικός

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT3-110-11 χρησιμοποιείται κυρίως

για την ανόπτηση, την απόσβεση και την ομαλοποίηση των μερών χάλυβα, ρίψη

μέρη και μέρη ανοξείδωτου, κ.λπ.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT3-110-11 αποτελείται κυρίως από το φούρνο

κοχύλι, επένδυση, πόρτα φούρνων, ανυψωτικοί μηχανισμός πορτών φούρνων και πόρτα

μηχανισμός συμπίεσης, βαγονέτο, μηχανισμός έλξης βαγονέτων, σφράγιση

μεταξύ του σώματος φούρνων και του βαγονέτου, του στοιχείου θέρμανσης και της σταθερής συσκευής,

και σύστημα ελέγχου θερμοκρασίας.

2.1 κοχύλι φούρνων

Η ηλεκτρική δομή χάλυβα σωμάτων κατώτατων φούρνων αυτοκινήτων αντίστασης γίνεται

από τον τμηματικούς χάλυβα 8-10# και τα πιάτα χάλυβα ≥3mm. Ο δευτερεύοντες στυλοβάτης και η πλάτη

οι στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με τον τμηματικό χάλυβα

ενισχύσεις. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων,

και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με

ανθεκτικό στη θερμότητα χρώμα.

2. 2 που ευθυγραμμίζουν

Το σώμα κατώτατων φούρνων αυτοκινήτων αερίου χτίζεται με ένα σύστημα όλος-ινών.

το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος

από 325mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία

1260℃. Οι σύνδεσμοι ινών αποτελούνται από το ανοξείδωτο.

2. πόρτα 3 φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η γρήγορα αποσβήνοντας πόρτα φούρνων θερμικής επεξεργασίας αποτελείται από την επένδυση όλος-ινών

και περίβλημα δομών χάλυβα. Το κοχύλι φούρνων αποτελείται από το πιάτο χάλυβα 12mm για

το πλαίσιο πορτών. Η πόρτα χτίζεται με φραγμών ινών αργιλίου πυριτικών αλάτων όπως

αυτός για το σώμα φούρνων. Η γενική δομή του φούρνου διατηρεί τη μορφή της

ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ανελκυστήρα. Και σφραγίζεται από το μόνος-βάρος της πόρτας φούρνων.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο δαπέδων τζακιού βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από το χάλυβα πιάτων χάλυβα 12mm και 12#

ακτίνα. Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης είναι

γίνοντα από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι

βαρύ ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 2 ζευγάρια των ροδών,

και κάθε ρόδα είναι διαμέτρου 240mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή

είναι εξοπλισμένος με μια φρενάροντας συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια στο ξεκίνημα

και μετακίνηση στάσεων. Υπάρχουν 2 αλλαγές ορίου για να αποφύγουν over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας. Προσκρουμένη

η περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ τύπο υψηλό

πυρίμαχα τούβλα αργιλίου. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επένδυση

επέκταση όταν θερμαίνεται.

πιάτο δαπέδων τζακιού βαγονέτων: ρίψη χάλυβα 30mm παχιά ZG35Cr24Ni7SiN ανθεκτική στη θερμότητα

μέρος με την ανώτατη εργασία temperature≤1200℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει

η αυλάκωση στοιχείων θέρμανσης που θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Η μείωση

το εργαλείο οδηγεί τη ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ

η πόρτα φούρνων και το σώμα φούρνων είναι μέσω της σκλήρυνσης πίεσης μόνος-βάρους

μηχανισμός. Η σφράγιση μεταξύ του βαγονέτου και του σώματος φούρνων είναι κατευθείαν

μαλακοί ειδικοί τούβλα μορφής και φραγμός βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Η αντίσταση κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2

οι λουρίδες τοποθετούνται σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων.

Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται

ο τοίχος φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ

τοίχος ινών και οι λουρίδες αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχει 1 ζώνη θέρμανσης.

Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo2.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας

ελέγξτε τη θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει το ιδανικό

Η παράμετρος PID και επιτυγχάνει μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας

έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και της θερμικής προστασίας θραύσης ζευγών.

Ο φούρνος έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο του συνδέσμου μεταξύ

η θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με

συναγερμός πέρα-θερμοκρασίας.

Α. σύμφωνα με τις απαιτήσεις διαδικασίας, το πρόγραμμα ανόδου θερμοκρασίας τίθεται μέσα

το ευφυές όργανο και διανεμημένος σε κάθε ζώνη θερμοκρασίας για τον έλεγχο.

Η κλήση και εκδίδει την αντίστοιχη διαδικασία, στέλνει τα σήματα στο χαμηλότερο επίπεδο, και

συλλέξτε τη θερμοκρασία κάθε ζώνης από το ανώτερο όργανο.

Β. Όταν η παροχή κύριου ηλεκτρικού ρεύματος ανοίγεται για τη λειτουργία, ο εξοπλισμός κανονικά

ελέγξτε τον ηλεκτρικό φούρνο σύμφωνα με τη διαδικασία προγράμματος που τίθεται στον ευφυή

όργανο.

(2) έλεγχος δύναμης: υιοθετεί το υψηλής ισχύος σύστημα ώθησης, που εξοπλίζεται με το θερμαντικό σώμα και

ένα πλήρες σύνολο συστήματος αερόψυξης. Κάθε ομάδα ηλεκτρικών στοιχείων θέρμανσης θα είναι

εξοπλισμένος με το αμπερόμετρο, το βολτόμετρο και τη on-off ένδειξη των ηλεκτρικών στοιχείων θέρμανσης,

με τη δύναμη στην προστασία ενδασφάλισης και ασφαλές να στηρίξει μετρά για να εξασφαλίσει ασφαλή χρήση.

Η ανύψωση της πόρτας φούρνων και η μετακίνηση του βαγονέτου όλες ολοκληρώνονται στον έλεγχο

γραφείο. Υπάρχει αξιόπιστη ηλεκτρική ενδασφάλιση μεταξύ κάθε δράσης και δύναμης επάνω

προστασία ενδασφάλισης με το ηλεκτρικό σύστημα θέρμανσης.

3.Main τεχνικές παράμετροι
