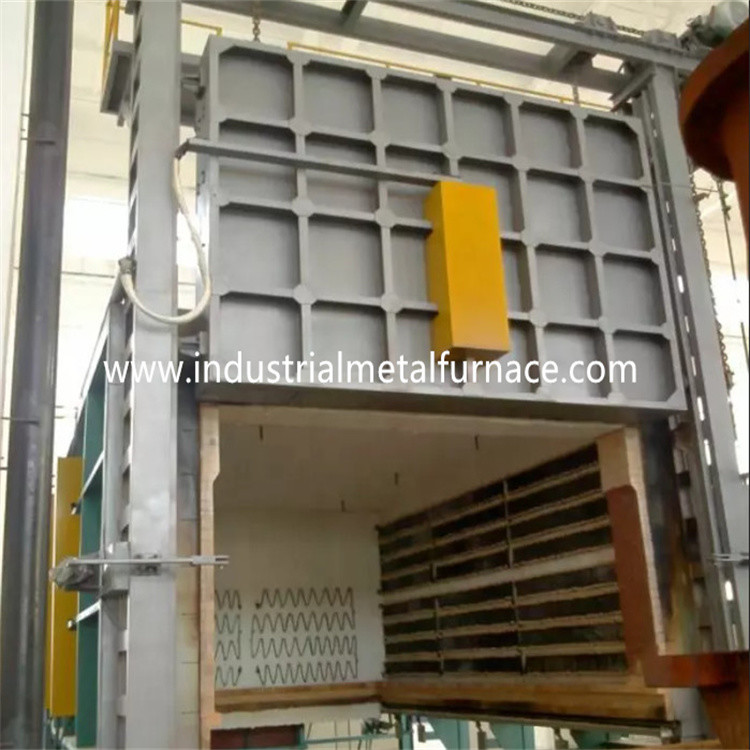

Θερμική επεξεργασία 1200×1200×600mm φούρνων απόσβεσης δαπέδων τζακιού βαγονέτων ηλεκτρική

αποσβήνοντας φούρνος δαπέδων τζακιού βαγονέτων 1200×1200×600mm ηλεκτρικός

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT3-75-12 χρησιμοποιείται κυρίως για

απόσβεση, δομικός χάλυβας, χυτοχάλυβας, χάλυβας άνοιξη και χάλυβας εργαλείων.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT3-75-12 αποτελείται κυρίως από το φούρνο

σύστημα σωμάτων, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, σφράγιση

μηχανισμός, στοιχείο θέρμανσης, σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων δαπέδων τζακιού βαγονέτων γίνεται από 8-10# τμηματικό

χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από

ο τμηματικός χάλυβας, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός

ο τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα

χρώμα επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Ο προμηθευτής κατώτατων φούρνων αυτοκινήτων χτίζεται με ένα σύστημα όλος-ινών. Η επένδυση

το υλικό χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από το στρογγυλό ανοξείδωτο

μέρη. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής θερμότητας

αγωγιμότητα, ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει

ένα συνολικό πάχος 350mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε ένα μέγιστο

θερμοκρασία 1260℃.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η υψηλής θερμοκρασίας πόρτα φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από την όλος-ίνα

επένδυση και περίβλημα δομών χάλυβα. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 12mm.

Η επένδυση χτίζεται με υψηλό φραγμών ινών αργιλίου όπως αυτό για το φούρνο

σώμα. Η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ηλεκτρικό ανελκυστήρα. Και σφραγίζεται από το μόνος-βάρος πορτών φούρνων.

2.4 βαγονέτο και σφραγίζοντας μηχανισμός

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από την ακτίνα 12# και το χάλυβα 12mm

πιάτα. Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Η μετάδοση

ο άξονας γίνεται από το χάλυβα 45#, και είναι υποβαλλόμενος σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης

είναι του βαριού ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 4

από τις ρόδες, και κάθε ρόδα είναι της διαμέτρου 240mm.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας.

το σώμα πλινθοδομής του βαγονέτου έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για εύκολο

εγκατάσταση των στοιχείων θέρμανσης. Το προσκρουμένο ρουλεμάν μερών και βάρους

η περιοχή είναι ειδικά με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά.

Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

Το πιάτο προσώπου βαγονέτων μορφής λουρίδων πετιέται με ZG35Cr24Ni7SiN, 30mm.

ανώτατο temperature≤1200℃. Έχει τη μακροπρόθεσμη χρήση χωρίς παραμόρφωση και

ράγισμα.

Σφράγιση: Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος και του βαγονέτου φούρνων είναι περισσότερος

σημαντικός. Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί το φούρνο

δομή συμπίεσης μόνος-βάρους πορτών. Η σφραγίδα μεταξύ του βαγονέτου και του φούρνου

το σώμα είναι σφραγίδα του ειδικός-διαμορφωμένου τούβλου, του φραγμού βαμβακιού ινών και της διπλής σφραγίδας άμμου.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Η corrugation αντίστασης 0Cr27AL7Mo2 αντίσταση κραμάτων μορφής

οι λουρίδες τοποθετούνται στους δίπλευρους τοίχους. Οι λουρίδες αντίστασης παράγονται κατευθείαν

οι ειδικές φόρμες, και εγκαθίστανται στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και εκεί

είναι ένα στόλισμα πορσελάνης μεταξύ του τοίχου ινών και των λουρίδων αντίστασης που αποφεύγουν

βραχυκύκλωμα. Οι κεραμικά βίδες και το στόλισμα αποτελούνται από τα υψηλά υλικά αργιλίου

συμπυκνωμένος σε υψηλής θερμοκρασίας για να εξασφαλίσει επαρκή ζωή δύναμης και υπηρεσιών. Εκεί

είναι 1 ζώνη θέρμανσης. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από φ16 0Cr27AL7Mo

υλικό.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας στον έλεγχο

η θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID

και επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες

συναγερμός πέρα-θερμοκρασίας και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με μια πέρα-θερμοκρασία

συναγερμός. Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο.

η δύναμη είναι ρυθμισμένη με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με το α

θερμαντικό σώμα και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι

εξοπλισμένος με το αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-επάνω

προστασία συναρμολογήσεων, και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
