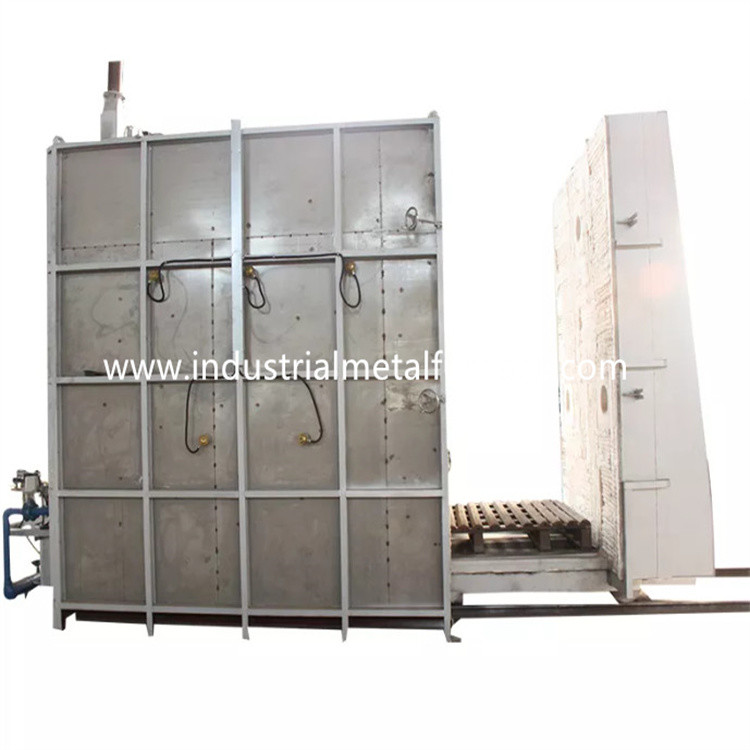

Ηλεκτρικός μετριάζοντας φούρνος 2000×900×600mm θερμικής επεξεργασίας δαπέδων τζακιού βαγονέτων

μετριάζοντας φούρνος δαπέδων τζακιού βαγονέτων 2000×900×600mm ηλεκτρικός

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων rt3-70-6 χρησιμοποιείται κυρίως για

μετρίαση, δομικός χάλυβας, χυτοχάλυβας, χάλυβας άνοιξη και χάλυβας εργαλείων.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού rt3-70-6 βαγονέτων αποτελείται κυρίως από το φούρνο

σύστημα σωμάτων, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, θέρμανση

στοιχείο, συσκευή κυκλοφορίας και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων σχεδίου φούρνων δαπέδων τζακιού βαγονέτων γίνεται από

10-12# τμηματικοί χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύοντες στυλοβάτης και η πλάτη

οι στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με τμηματικό

ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα

από εγχυτήρες, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι

χρωματισμένος με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το χονδρικό σώμα φούρνων δαπέδων τζακιού βαγονέτων χτίζεται με ένα σύστημα όλος-ινών.

Το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από το στρογγυλό ανοξείδωτο

μέρη. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος

240mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 950℃.

2. πόρτα 3 φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η χονδρική πόρτα φούρνων αυτοκινήτων bottm αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 10mm. Η πόρτα χτίζεται

με φραγμών ινών αργιλίου πυριτικών αλάτων όπως αυτό για το σώμα φούρνων.

η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 10mm 14#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης είναι

γίνοντα από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού

ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 4 ζευγάρια των ροδών, και κάθε ένας

η ρόδα είναι διαμέτρου 240mm.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν συνδυασμό υψηλών πυρίμαχων τούβλων αλουμίνας,

ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής του βαγονέτου

έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση των στοιχείων θέρμανσης.

η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ τύπο υψηλό

πυρίμαχα τούβλα αργιλίου. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επένδυση

επέκταση όταν θερμαίνεται.

Το πιάτο προσώπου βαγονέτων πετιέται με CrMnN, 30mm. Το ανώτατο temperature≤950℃. Έχει

μακροπρόθεσμη χρήση χωρίς την παραμόρφωση και ράγισμα.

Σφράγιση: Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος και του βαγονέτου φούρνων είναι σημαντικότερη.

Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί τη δομή συμπίεσης άνοιξη.

Η σφραγίδα μεταξύ του βαγονέτου και του σώματος φούρνων είναι σφραγίδα του ειδικός-διαμορφωμένων τούβλου και της ίνας

φραγμός βαμβακιού.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr25AL5 είναι

τοποθετημένος σε 5 πλευρικούς τοίχους, τους δίπλευρους τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων.

Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται

τοίχος φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ της ίνας

τοίχος και οι λουρίδες αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχει 1 ζώνη θέρμανσης. Όλοι

μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr25AL5.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας για να ελέγξει

θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και

επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες

συναγερμός πέρα-θερμοκρασίας και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι

ρυθμισμένος με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα

και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος

με το αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων,

και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.

2.7 κυκλοφορώντας σύστημα ζεστού αέρα:

Αποτελείται κυρίως από έναν φυγοκεντρικό ανεμιστήρα και ένα πιάτο οδηγών αέρα στο φούρνο.

η θερμότητα που εκπέμπεται από το στοιχείο θέρμανσης φυσιέται ομοιόμορφα στην αποτελεσματική περιοχή εργασίας κοντά

ο κυκλοφορώντας ανεμιστήρας μέσω του πιάτου οδηγών αέρα. Το πιάτο οδηγών αέρα αποτελείται από 1Cr18Ni9,

και ο ανεμιστήρας και ο άξονας αποτελούνται από 1Cr18Ni9Ti. Προκειμένου να εξασφαλιστεί η κανονική χρήση

τα ρουλεμάν, η μέθοδος ψύξης είναι αερόψυξη.

Συσκευή οδηγών: κυκλοφορεί κυρίως τον αέρα που παράγεται από τον κυκλοφορώντας ανεμιστήρα στο φούρνο

κατά μήκος της κατεύθυνσης του πιάτου οδηγών αποτελεσματικά στο φούρνο, ώστε να γίνει ο αέρας μέσα

η γρήγορη μεταφορά προϊόντων φούρνων, ώστε να επιτευχθεί ο στόχος της ομοιομορφίας θερμοκρασίας.

Τα υλικά του πιάτου οδηγών αέρα και του πλαισίου όλα αποτελούνται από το πιάτο ανοξείδωτου 304.

Το πιάτο οδηγών αέρα και το πλαίσιο συνδέονται με έναν κινητό τρόπο να εξασφαλιστεί ο ελεύθερος

η επέκταση του πιάτου οδηγών αέρα κάτω από υψηλής θερμοκρασίας, και αυτό είναι κατάλληλη για την επισκευή και

συντήρηση.

3.Main τεχνικές παράμετροι

4. Πεδίο ανεφοδιασμού

5. Συστατική προέλευση
