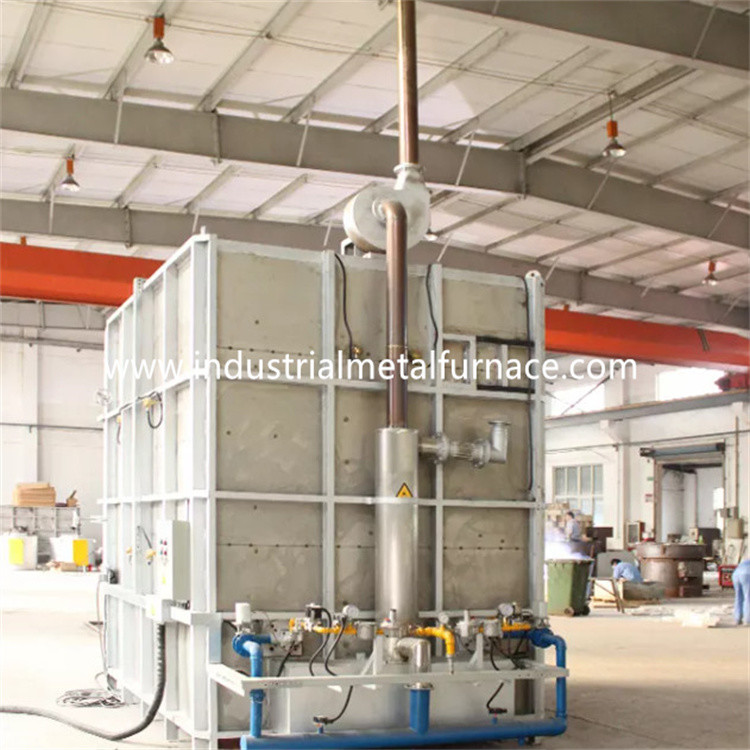

Ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων των πολύτιμων λίθων 1500×800×800mm 50Hz

1500×800× ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων800χιλ.

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων rt3-60-6 χρησιμοποιείται κυρίως

για τη θερμική επεξεργασία των πολύτιμων λίθων.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού rt3-60-6 βαγονέτων αποτελείται κυρίως από το φούρνο

σύστημα σωμάτων, επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, θέρμανση

στοιχείο και σταθερή συσκευή, αυτόματο σύστημα ελέγχου θερμοκρασίας φούρνων.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων δαπέδων τζακιού βαγονέτων γίνεται από 10-12#

τμηματικοί χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες

γίνεται από τον τμηματικό χάλυβα, και ενισχύεται με τον τμηματικό χάλυβα

ενισχύσεις. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων,

και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με

ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Ο φούρνος δαπέδων τζακιού βαγονέτων για το σώμα πώλησης χτίζεται με ένα σύστημα όλος-ινών.

το υλικό επένδυσης χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα.

Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης:

≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος

από 240mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 950℃.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η πόρτα προμηθευτών κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 10mm. Η πόρτα είναι

χτισμένη με το πυριτικό άλας η ίνα αργιλίου εμποδίζει όπως αυτό για το σώμα φούρνων.

Η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και

προς τα κάτω από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής,

ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 10mm 10#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης

γίνεται από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι

το βαρύ ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 2 ζευγάρια

από τις ρόδες, και κάθε ρόδα είναι της διαμέτρου 240mm.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν συνδυασμό υψηλής πυρίμαχης ύλης αλουμίνας

τούβλα, ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής

από το βαγονέτο έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση της θέρμανσης

στοιχεία. Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά

με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά. Υπάρχει επίσης ελεύθερου χώρου αριστερό για

η πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

Το κατώτατο πιάτο του φούρνου αποτελείται από το υλικό CrMnN με το συνολικό πάχος

30mm. Το κατώτατο πιάτο αντιστέκεται σε μια μέγιστη θερμοκρασία 950℃.

Σφράγιση: Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος και του βαγονέτου φούρνων είναι περισσότερος

σημαντικός. Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί τη συμπίεση άνοιξη

δομή. Η σφραγίδα μεταξύ του βαγονέτου και του σώματος φούρνων είναι σφραγίδα του ειδικός-διαμορφωμένου τούβλου

και φραγμός βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr25AL5 είναι

τοποθετημένος σε 2 δευτερεύοντες τοίχους φούρνων. Οι λουρίδες αντίστασης παράγονται μέσω ειδικού

οι φόρμες, και εγκαθίστανται στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και υπάρχει α

στόλισμα πορσελάνης μεταξύ του τοίχου ινών και των λουρίδων αντίστασης για να αποφύγει το βραχυκύκλωμα.

Υπάρχει 1 ζώνη θέρμανσης. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr25AL5.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας στον έλεγχο

η θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID

και επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες

συναγερμός πέρα-θερμοκρασίας και θερμική προστασία θραύσης ζευγών.

Ο χονδρικός φούρνος αυτοκινήτων bottm έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο

σύνδεσμος μεταξύ της θερμοκρασίας και των μετακινήσεων μηχανών. Κάθε ζώνη τίθεται με

ένας συναγερμός πέρα-θερμοκρασίας.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα

και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος

με το αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων,

και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
