Με γκάζι κατώτατο σημείο 2500×1000×800mm αυτοκινήτων φούρνων δαπέδων τζακιού βαγονέτων θερμικής επεξεργασίας

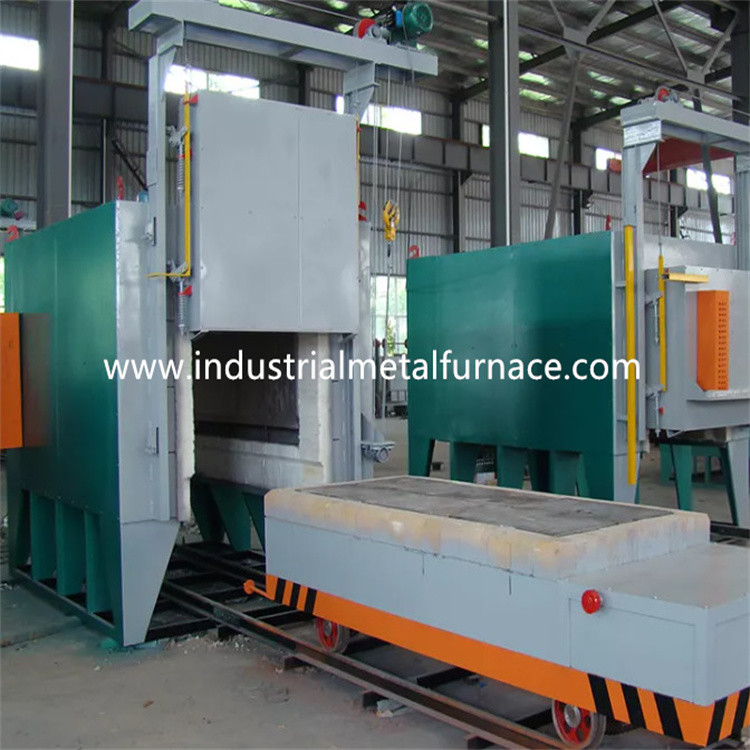

φούρνος δαπέδων τζακιού βαγονέτων 2500×1000×800mm με γκάζι

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για

θερμική επεξεργασία των μερών μετάλλων.

2. Δομική εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων κατώτατων φούρνων αυτοκινήτων γίνεται από 8# -12#U

χάλυβας και πιάτα χάλυβα. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από

ο τμηματικός χάλυβας, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα.

ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2

στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με τη θερμότητα

ανθεκτικό χρώμα.

2.2 ευθυγράμμιση

Το κύριο υλικό της επένδυσης φούρνων είναι η σύνθετη πυρίμαχη ίνα

δίπλωμα του φραγμού που περιέχει το ζιρκόνιο και το χρώμιο στη μακροπρόθεσμη υπηρεσία

θερμοκρασία 1250℃. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα

από τη χαμηλή αγωγιμότητα θερμότητας, την ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Αργίλιο

ο φραγμός συμπίεσης ινών πυριτικών αλάτων με το πάχος 300mm σχεδιάζεται ως

υψηλής θερμοκρασίας πυρίμαχο στρώμα.

2.3 βαγονέτο

Το βαγονέτο αποτελείται από το υλικό συντήρησης θερμότητας, το πλαίσιο βαγονέτων και την κίνηση

μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα, δηλ., 1$η κορυφή

στρώμα τούβλου υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από την ι-ακτίνα 12# και την ακτίνα πλαισίων 12#. Το βαγονέτο

έχει αρκετή ακαμψία για να μην εξασφαλίσει καμία παραμόρφωση κάτω από την πλήρη λειτουργία φορτίων. Το χάσμα

μεταξύ των δύο πλευρών του βαγονέτου φούρνων και του πλαισίου του πυρίμαχου

το καροτσάκι πρέπει να καθοριστεί.

Το πιάτο επιφάνειας βαγονέτων αποτελείται από 10 χιλ. υψηλό - πιάτο ποιοτικού χάλυβα. Η λειτουργία

είναι να διασκορπίσει το φορτίο βαγονέτων (καταστήστε το φορτίο διανεμημένο ομοιόμορφα) και να ενισχύσει

ακαμψία πλαισίων.

Το υλικό συντήρησης θερμότητας διαιρείται σε 3 στρώματα, το τοπ στρώμα που είναι

τούβλα υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα που είναι και τα δύο ελαφριά τούβλα αργίλου.

Ο μηχανισμός έλξης βαγονέτων: ο διακινούμενος μηχανισμός καροτσακιών οδηγείται από το εναλλασσόμενο ρεύμα

ο μειωτής μηχανών, και ο οδηγώντας τρόπος είναι δομή αλυσσοτροχών μειωτών. Το καροτσάκι

περνά μέσα και έξω από το φούρνο από τον αλυσσοτροχό μειωτών στη μετάδοση

συσκευή και η διακινούμενη ρόδα κάτω από το καροτσάκι για να οδηγήσει το διακινούμενο αλυσσοτροχό καροτσακιών

για να παγιδεψει και να οδηγήσει το ταξίδι καροτσακιών, το οποίο είναι σταθερό και αξιόπιστο.

Ο πυρίμαχος σφραγίζοντας φραγμός ινών χρησιμοποιείται για τη σφράγιση μεταξύ του βαγονέτου και

σώμα φούρνων, το οποίο πιέζεται από το μοχλό του ηλεκτρικού κυλίνδρου και συνδέεται

με τον ηλεκτρικό κύλινδρο της πόρτας φούρνων. Όταν το βαγονέτο είναι στη σωστή θέση,

ο ηλεκτρικός κύλινδρος οδηγεί το μοχλό για να ανυψώσει επάνω την πυρίμαχη σφράγιση βαμβακιού ινών

το εμποδίστε και ωθήστε στο χάσμα μεταξύ του βαγονέτου και του σώματος φούρνων. Στο ίδιο πράγμα

χρόνος, οι πτώσεις πορτών φούρνων, και οι ηλεκτρικές πράξεις κυλίνδρων να ωθηθεί η πόρτα φούρνων

στενά. Εάν το βαγονέτο απαλλάσσεται, η πόρτα φούρνων θα τροφοδοτηθεί συγχρόνως,

ο ηλεκτρικός κύλινδρος του καροτσακιού κινείται για να καταγράψει το σφραγίζοντας φραγμό, οι άνοδοι πορτών

στη σωστή θέση, και το καροτσάκι μπορεί να αρχίσει. Η ανωτέρω δράση μπορεί να είναι χειρωνακτική ή

αυτόματη συνεχής δράση. Είναι ασφαλές να χρησιμοποιήσει και κατάλληλο να διατηρήσει.

3.Main τεχνικές παράμετροι
