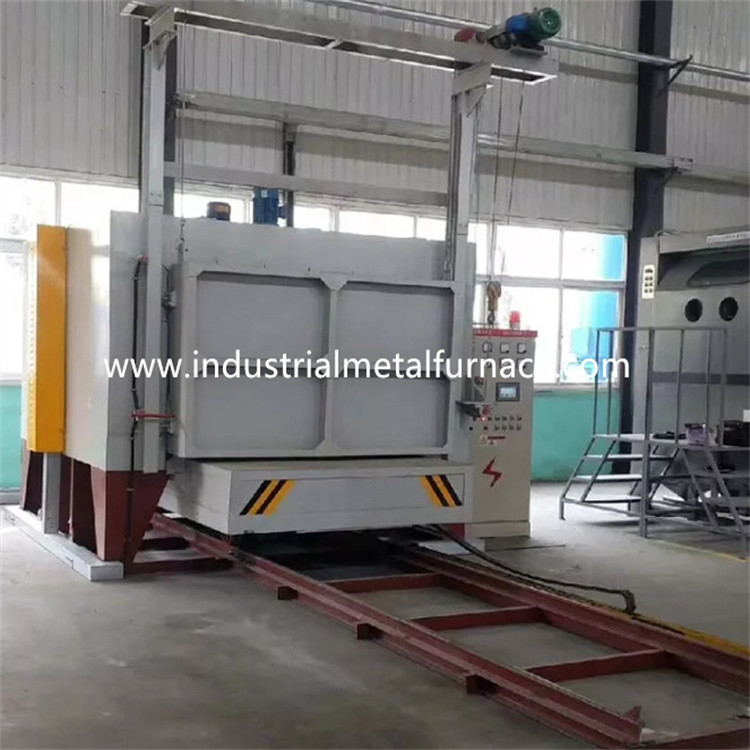

1000℃ φούρνος δαπέδων τζακιού βαγονέτων με δύο πόρτες 3600×1000×900mm ηλεκτρικές

φούρνος δαπέδων τζακιού βαγονέτων 3600×1000×900mm ηλεκτρικός με δύο πόρτες

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT2-230-12 χρησιμοποιείται κυρίως για τη θερμότητα

επεξεργασία των μερών δομών χάλυβα, μέρη χυτοχάλυβα, μέρη φραγμών άξονων, χάλυβας εργαλείων

προϊόντα, κ.λπ.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT2-380-12 αποτελείται κυρίως από το σώμα φούρνων,

σύστημα επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, στοιχείο θέρμανσης,

και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων σχεδίου φούρνων δαπέδων τζακιού βαγονέτων γίνεται από 8-12# τμηματικό

χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από

ο τμηματικός χάλυβας, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός

ο τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του επιστρώματος

χρώμα. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το σώμα σχεδίου κατώτατων φούρνων αυτοκινήτων χτίζεται με ένα σύστημα όλος-ινών. Η επένδυση

το υλικό χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα. Το αργίλιο

οι ίνες προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης: ≥230Kg/m3) και

κατόπιν σταθερός στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου. Αυτή η πυρίμαχη επένδυση

η δομή έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, ισχυρή ικανότητα αντι-κλονισμού,

και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος 350mm. Το αργίλιο πυριτικών αλάτων

η ίνα αντιστέκεται σε μια μέγιστη θερμοκρασία 1360℃. Το υλικό της στρογγυλής σταθεροποίησης χάλυβα

τα μέρη είναι 1Cr13.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η υψηλής θερμοκρασίας πόρτα φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 10mm και τον τμηματικό χάλυβα 12mm.

Η πόρτα χτίζεται με φραγμών ινών αργιλίου πυριτικών αλάτων όπως αυτό για το σώμα φούρνων.

Η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω

από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής, θερμότητα

ανθεκτικό πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 12mm 14#.

το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης γίνεται

από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού στυλοβάτη τύπων

συμπεριφορά να αντεχτεί το βάρος. Υπάρχουν συνολικά 3 ζευγάρια των ροδών, και κάθε ρόδα είναι

διάμετρος 240mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή είναι εξοπλισμένη με ένα φρενάρισμα

συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια στο ξεκίνημα και να σταματήσει τη μετακίνηση. Εκεί

είναι 2 αλλαγές ορίου για να αποφύγει over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλής πυρίμαχης ύλης αλουμίνας

τούβλα, ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής

το βαγονέτο έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση των στοιχείων θέρμανσης.

Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ τύπο υψηλό

πυρίμαχα τούβλα αργιλίου. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης

όταν θερμαίνεται.

πιάτο προσώπου βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ Ni7N ανθεκτικό στη θερμότητα με την ανώτατη εργασία

temperature≤1200℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στην αυλάκωση στοιχείων θέρμανσης

όποιος θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Το μειώνοντας εργαλείο

οδηγεί τη ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ του φούρνου

η πόρτα και το σώμα φούρνων είναι μέσω της άνοιξη. Η σφράγιση μεταξύ του βαγονέτου και

το σώμα φούρνων είναι μέσω των μαλακών ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2 είναι

τοποθετημένος σε 2 πλευρικούς τοίχους. Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών,

και εγκαθίσταται στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης

μεταξύ του τοίχου ινών και των λουρίδων αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχουν 3 θερμαίνοντας

ζώνες. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo2.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί την ευφυή θερμοκρασία Changzhou Huibang

ελεγκτής για να ελέγξει τη θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει το ιδανικό

Η παράμετρος PID και επιτυγχάνει μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει

λειτουργίες του συναγερμού πέρα-θερμοκρασίας και της θερμικής προστασίας θραύσης ζευγών.

Ο φούρνος έχει τις ζώνες ελέγχου 2 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι

ρυθμισμένος με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα και

ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με το αμπερόμετρο,

βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων, και την ασφαλή επιχωμάτωση

μέτρα.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση, πόρτα

συμπίεση, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις συνδέονται απαραιτήτως με

εξασφαλίστε την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
