5 φούρνος 10000×3500×3500mm θερμικής επεξεργασίας δαπέδων τζακιού βαγονέτων ζωνών με γκάζι

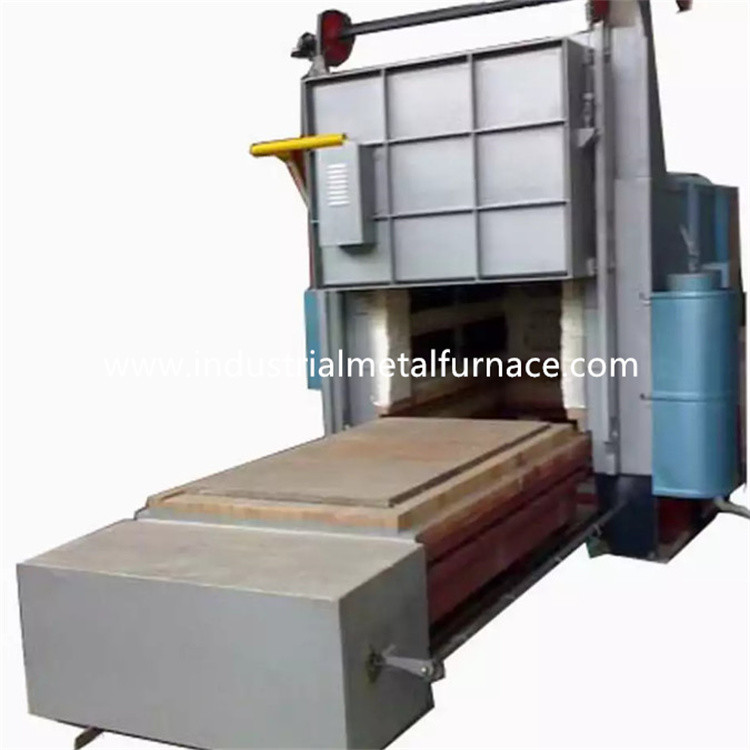

φούρνος δαπέδων τζακιού βαγονέτων 10000×3500×3500mm με γκάζι

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμότητα

επεξεργασία των μερών μετάλλων.

2. Δομική εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων γίνεται από το χάλυβα και 414mm του U 12-18#

πιάτα χάλυβα. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από τον τμηματικό χάλυβα,

και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος

ο φούρνος είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος.

Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα. Ο φούρνος

η άκρη πορτών αποτελείται από υλικό ρίψεων χάλυβα 14mm το ανθεκτικό στη θερμότητα σε αρκετοί

κομμάτια.

2.2 ευθυγράμμιση

Το υλικό επένδυσης είναι 1200 πυρίμαχη ίνα υψηλής αγνότητας τύπων 1000℃ που συμπιέζεται

φραγμός. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Συμπίεση ινών πυριτικών αλάτων αργιλίου

ο φραγμός με το πάχος 320mm σχεδιάζεται ως υψηλής θερμοκρασίας πυρίμαχο στρώμα.

2.3 βαγονέτο

Το βαγονέτο αποτελείται από το υλικό συντήρησης θερμότητας, το πλαίσιο βαγονέτων και την κίνηση

μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα, δηλ., 1$η κορυφή

στρώμα τούβλου υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από τον u-χάλυβα 20# και τον ι-χάλυβα 20#. Οι άκρες

το βαγονέτο αποτελείται από τον ι-χάλυβα 20mm. Το βαγονέτο είναι εξοπλισμένο με 8 κομμάτια των ροδών.

Κάθε διάμετρος ροδών είναι 300mm.

Το υλικό συντήρησης θερμότητας διαιρείται σε 3 στρώματα, το τοπ στρώμα που είναι

τούβλα υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα που είναι και τα δύο ελαφριά τούβλα αργίλου.

Το βαγονέτο οδηγείται από τον οδηγώντας μηχανισμό εργαλείων μειωτών μηχανών. Η κινούμενη ταχύτητα

από το βαγονέτο είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων είναι μέσω του ηλεκτρικού

pushrod. Η σφράγιση μεταξύ του βαγονέτου και του πραγματικού τοίχου είναι μέσω του ελατηρίου

μηχανισμός. Όταν οι κινήσεις βαγονέτων μέσα στο δάπεδο τζακιού, οι επαφές βαγονέτων στενά

με τον οπίσθιο τοίχο για να αποτρέψει την απώλεια θερμότητας.

2.5 πόρτα φούρνων

Η πόρτα φούρνων αποτελείται από την επένδυση όλος-ινών και το κοχύλι δομών χάλυβα.

Η πόρτα χτίζεται με συμπιεσμένο φραγμών ινών πυριτικών αλάτων αργίλιο όπως αυτό

για το σώμα φούρνων. Το κοχύλι είναι μια δομή συγκόλλησης από τον τμηματικό χάλυβα και

πιάτα χάλυβα. Η πόρτα φούρνων έχει το χαρακτηριστικό γνώρισμα απλός, πρακτικός, αξιόπιστος και

κατάλληλη συντήρηση. Η πόρτα φούρνων καθορίζεται στο βαγονέτο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από AGS 125HB τους καυστήρες υψηλής ταχύτητας, ανάλογος

σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ.

Ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, ανίχνευση φλογών, και η φλόγα ανησυχεί έξω.

Ο ελεγκτής καυστήρων λαμβάνει το σήμα ελέγχου του ελεγκτή θερμοκρασίας και

ελέγχει τη μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα βασισμένου στην απαίτηση φορτίων θερμότητας έτσι

εκείνη η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και ο αέρας

αποδοτικό είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της θερμικής επεξεργασίας

η διαδικασία και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε η κατανάλωση καυσίμων μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

ηλεκτρική βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος που ανιχνεύεται από

το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος πρέπει να ανοίξει

η βαλβίδα ασφάλειας και ξαναξεκινά το πρόγραμμα ανάφλεξης αφότου επιβεβαιώνεται η λειτουργία εξαγνισμού.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο

από τη μεγάλη και μικρή πυρκαγιά, η πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει και των δύο

τρόποι εγχειριδίων και μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να λειτουργήσει μπροστά από το φούρνο

ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το χειρωνακτικό αέριο

βαλβίδα ρύθμισης. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα έτσι

ότι υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος

βαλβίδα κανονισμού, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με το αέριο

ο όγκος, και το υπερβολικό ποσοστό αέρα είναι χαμηλότεροι από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης (που εξοπλίζεται

με ένα φίλτρο), έναν διακόπτη χαμηλής πίεσης και έναν μετρητή πίεσης. Χάριν της ασφάλειας εκεί

είναι μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Ο φούρνος παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός αερίζεται άμεσα έξω

μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Η ανταλλαγή θερμότητας συμπεριφορών καπνών με

ο ανταλλάκτης θερμότητας πριν από την εκπομπή στην ατμόσφαιρα.

2.6.4 σύστημα ελέγχου πίεσης φούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι πολύ

ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας του φούρνου.

Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας στο φούρνο θα δραπετεύσει

από το στόμα φούρνων και άλλες ασφράγιστες θέσεις, με συνέπεια την απώλεια θερμότητας προκαλούμενη

από τη διαφυγή του αερίου σωλήνων επειδή το υψηλής θερμοκρασίας αέριο σωλήνων στο φούρνο

οι διαφυγές έξω από το φούρνο, αυτό έχουν επιπτώσεις στην πόρτα, τη δευτερεύοντες σφραγίδα και τον καυστήρα

από το φούρνο άμεσα, ο οποίος συσχετίζεται με τη γενική ζωή υπηρεσιών του φούρνου όταν

η πίεση στο φούρνο είναι πάρα πολύ χαμηλή, ένας μεγάλος αριθμός κρύου αέρα έξω από το φούρνο

θα απορροφηθεί στο φούρνο, επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων αυξάνεται.

Η χαμηλή πίεση του φούρνου προκαλεί τη διάχυση του κρύου αέρα έξω από το φούρνο

ο φούρνος, και η δευτεροβάθμια καύση διαμορφώνονται λόγω της εισόδου του οξυγόνο-περιορισμού

κρύος αέρας, ο οποίος έχει τα δυσμενή αποτελέσματα στην ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση

από το κομμάτι προς κατεργασία και τη θερμική αποδοτικότητα του φούρνου. Επομένως, αποτελεσματικός τεχνικός

τα μέτρα πρέπει να ληφθούν για να ελέγξουν την πίεση φούρνων με τον πλήρη αυτόματο έλεγχο.

Η μέθοδός μας είναι να ελέγξουμε την πίεση φούρνων αποτελεσματικά με τη χρησιμοποίηση μιας σύστασης συστημάτων

από την πίεση που παίρνει τη συσκευή, συσκευή αποστολής σημάτων πίεσης, ευφυές όργανο και ούτω καθεξής.

η πίεση φούρνων ελέγχεται στο βέλτιστο κράτος (η επιφάνεια του καροτσακιού είναι στο α

ελαφρώς θετική πίεση). Αυτή τη στιγμή, το αέριο εξάτμισης είναι σε μια δυναμική ισορροπία

κράτος, το οποίο μπορεί όχι μόνο να εξασφαλίσει ότι το αέριο φούρνων δεν ξεχειλίζει, αλλά και

εξασφαλίστε ότι ο κρύος αέρας έξω από το φούρνο δεν απορροφιέται στο φούρνο, ώστε

εκτός από την ενέργεια και μεγιστοποιήστε την αποδοτικότητα του φούρνου.

2.6.5 ανταλλάκτης θερμότητας και σύστημα σωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από

κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει

καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί η αποδοτικότητα θερμότητας

από το φούρνο.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση (που χρησιμοποιεί

ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο φούρνος έχει μια πλήρη ανίχνευση ελαττωμάτων, έναν συναγερμό, μια διάγνωση, και την προστασία ασφάλειας

σύστημα. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρικός

σύστημα ελέγχου δύναμης Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα

4-20mADC σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω ένα σήμα

στον ελεγκτή καυστήρων μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών. Όταν

το τερματικό λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί την προσομοίωση φλογών

και μόνο εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test ο καυστήρας δεν θα μπορούσε

ανιχνεύστε το σήμα φλογών. Ο ελεγκτής καυστήρων θα άνοιγε τη βαλβίδα σωληνοειδών αερίου και

μετατρέψτε την τάση 220VAC σε 5KV για την ανάφλεξη (χρόνος ανάφλεξης για 3S). Εάν ο καυστήρας

ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα (περίπου 8S), το κίτρινο φως ένδειξης

από τον καυστήρα θα ήταν ανοικτός (ανάφλεξη επιτυχής). Εάν ο καυστήρας δεν θα μπορούσε να ανιχνεύσει τη φλόγα

το σήμα, το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη). Ο ελεγκτής καυστήρων είναι κλειδωμένος και

η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης ελέγχει κυρίως

ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης. Και επίσης

υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με 5 θερμικά ζεύγη και έναν ευφυή ελεγκτή θερμοκρασίας.

Ο φούρνος ελέγχεται από 5 ζώνες.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και του χρόνου ψύξης.

Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3.Main τεχνικές παράμετροι
