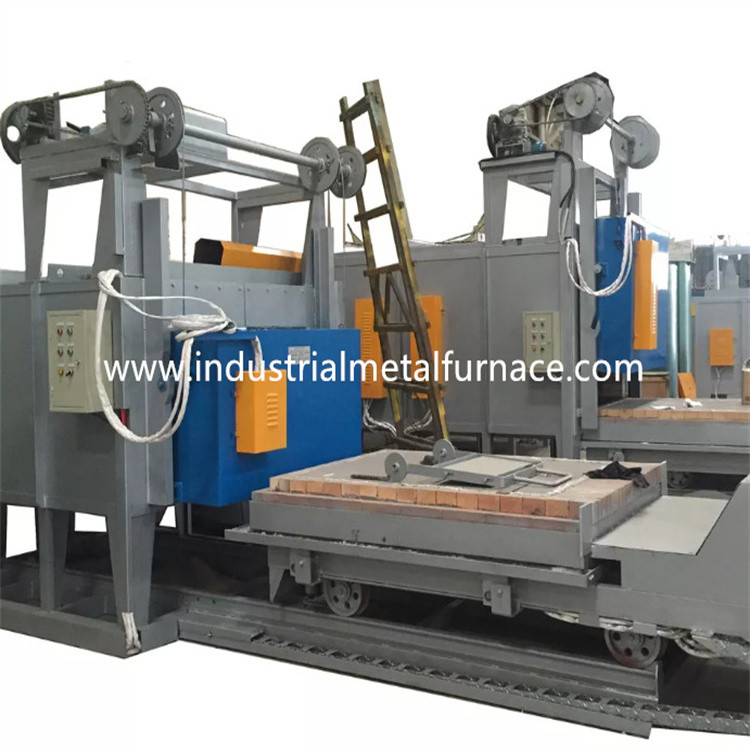

4 φούρνος 8000×3500×2300mm θερμικής επεξεργασίας δαπέδων τζακιού βαγονέτων ζωνών με γκάζι

8000×3500×με γκάζι φούρνος δαπέδων τζακιού βαγονέτων2300χιλ.

1.Application

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμική επεξεργασία

από τα μέρη μετάλλων.

2.Structural εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων δαπέδων τζακιού βαγονέτων γίνεται από 12# -18#U

χάλυβας και πιάτα χάλυβα. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από τμηματικό

ο χάλυβας, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος

ο φούρνος είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος.

το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Η επένδυση κατασκευαστών φούρνων δαπέδων τζακιού βαγονέτων υιοθετεί την υψηλή πυρίμαχη ύλη αργιλίου 1360

ίνα που διπλώνει το φραγμό με τη μακροπρόθεσμη θερμοκρασία υπηρεσιών 1100℃. Το συνολικό πάχος

από την επένδυση φούρνων είναι 320mm. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα χαμηλού

αγωγιμότητα θερμότητας, ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Ίνα πυριτικών αλάτων αργιλίου

ο φραγμός συμπίεσης με το πάχος 300mm σχεδιάζεται ως υψηλής θερμοκρασίας

πυρίμαχο στρώμα.

2.3 βαγονέτο

Η τιμή φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από το υλικό συντήρησης θερμότητας, πλαίσιο βαγονέτων

και κινούμενος μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα, δηλ., 1$η κορυφή

στρώμα τούβλου υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από τον u-χάλυβα 20# και τον ι-χάλυβα 20#. Οι άκρες του βαγονέτου

αποτελείται από τον ι-χάλυβα 20mm. Το βαγονέτο είναι εξοπλισμένο με 10pieces των ροδών. Κάθε ρόδα

η διάμετρος είναι 350mm.

Το υλικό συντήρησης θερμότητας διαιρείται σε 3 στρώματα, το τοπ στρώμα που είναι υψηλός-αλουμίνα

τούβλα, και 2$ο και 3$ο στρώμα που είναι και τα δύο ελαφριά τούβλα αργίλου.

Το βαγονέτο οδηγείται από τον οδηγώντας μηχανισμό εργαλείων μειωτών μηχανών. Η κινούμενη ταχύτητα

το βαγονέτο είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας και του σώματος του φούρνου και του καροτσακιού είναι κρισιμότερη.

Η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων χρησιμοποιεί ηλεκτρικό pushrod.

Αυτό καθιστά ολόκληρη την πόρτα στενά σφραγισμένη επάνω, ώστε να εξασφαλιστεί ότι η θερμότητα μέσα στο φούρνο

δεν διαρρέει από την πόρτα

2.5 πόρτα φούρνων

Η πόρτα σχεδίου φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από την επένδυση όλος-ινών και το κοχύλι δομών χάλυβα.

Η πόρτα χτίζεται με συμπιεσμένο φραγμών ινών πυριτικών αλάτων αργίλιο όπως αυτό για το φούρνο

σώμα. Το κοχύλι είναι μια δομή συγκόλλησης από τον τμηματικούς χάλυβα και τα πιάτα χάλυβα. Η πόρτα φούρνων

έχει το χαρακτηριστικό γνώρισμα της απλής, πρακτικής, αξιόπιστης και κατάλληλης συντήρησης. Η πόρτα φούρνων

καθορίζεται στο βαγονέτο.

Η μαλακή σκληρή σφραγίζοντας δομή επαφών τίθεται μεταξύ της πόρτας φούρνων και της επένδυσης φούρνων.

Όταν την πόρτα φούρνων κλείνουν, ο ηλεκτρικός pushrod μηχανισμός χρησιμοποιείται για να συμπιέσει

πόρτα φούρνων για να κάνει τη σφραγίζοντας επαφή φραγμών ινών με το στόμα φούρνων. Όταν

την πόρτα φούρνων ανοίγουν, τραβά τον ηλεκτρικό pushrod πιέζοντας μηχανισμό για να χωρίσει το φούρνο

πόρτα από το πιάτο χάλυβα στοματικών πλαισίων φούρνων με μια εκκαθάριση 100 χιλ., ώστε να εξασφαλίσουν

ότι η πόρτα φούρνων δεν γρατσουνίζει ή δεν αγγίζει με την επένδυση φούρνων και το καροτσάκι κατά τη διάρκεια

διαδικασία ανύψωσης. Και εξασφαλίστε ομαλή μετακίνηση κατά την άνοιγμα και τον κλείσιμο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας Krom, ανάλογος έλεγχος καύσης

σύστημα, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ. Ο καυστήρας έχει τις λειτουργίες

η αυτόματη ανάφλεξη, η ανίχνευση φλογών, και η φλόγα ανησυχούν έξω. Ο ελεγκτής καυστήρων λαμβάνει

σήμα ελέγχου του ελεγκτή και των ελέγχων θερμοκρασίας η μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα

με βάση την απαίτηση φορτίων θερμότητας έτσι ώστε η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και ο αέρας αποδοτικός

είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της διαδικασίας θερμικής επεξεργασίας και

αποτελεσματικά ελέγξτε την αναλογία αέρας-αερίου έτσι ώστε η κατανάλωση καυσίμων μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει τον ηλεκτρικό

βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος που ανιχνεύεται από το σύστημα συναγερμών.

Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος πρέπει να ανοίξει τη βαλβίδα ασφάλειας και να ξαναξεκινήσει

το πρόγραμμα ανάφλεξης μετά από τη λειτουργία εξαγνισμού επιβεβαιώνεται.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο μεγάλου

και η μικρή πυρκαγιά, πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει και το εγχειρίδιο και

τρόποι μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να αναπτύξει δραστηριότητες μπροστά από το φούρνο ή στον έλεγχο

γραφείο.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και τη χειρωνακτική ρύθμιση αερίου

βαλβίδα. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα έτσι ώστε η υπερβολή αέρα

αποδοτικός είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματη βαλβίδα κανονισμού,

μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με τον όγκο αερίου, και το υπερβολικό ποσοστό αέρα

είναι χαμηλότερος από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης (που εξοπλίζεται με το α

φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Χάριν της ασφάλειας υπάρχει ένα γρήγορο

κόψτε τη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Ο προμηθευτής κατώτατων φούρνων αυτοκινήτων παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός είναι άμεσα

αερισμένος έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Η ανταλλαγή θερμότητας συμπεριφορών καπνών με

η ανταλλαγή θερμότητας πριν από την εκπομπή στην ατμόσφαιρα.

2.6.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι πολύ ευεργετικός

στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας του φούρνου. Όταν η πίεση

στο φούρνο είναι πάρα πολύ υψηλός, ο ζεστός αέρας στο φούρνο θα δραπετεύσει από το στόμα φούρνων και άλλο

ασφράγιστες θέσεις, με συνέπεια την απώλεια θερμότητας που προκαλείται από τη διαφυγή του αερίου σωλήνων επειδή

το υψηλής θερμοκρασίας αέριο σωλήνων στις διαφυγές φούρνων έξω από το φούρνο, αυτό έχει επιπτώσεις

πόρτα, η δευτερεύοντες σφραγίδα και ο καυστήρας του φούρνου άμεσα, ο οποίος συσχετίζεται με τη γενική ζωή υπηρεσιών

από το φούρνο όταν η πίεση στο φούρνο είναι πάρα πολύ χαμηλή, ένας μεγάλος αριθμός κρύου αέρα έξω

ο φούρνος θα απορροφηθεί στο φούρνο, επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων είναι

αυξανόμενος. Η χαμηλή πίεση του φούρνου προκαλεί τη διάχυση του κρύου αέρα έξω από το φούρνο

στο φούρνο, και τη δευτεροβάθμια καύση διαμορφώνεται λόγω της εισόδου του οξυγόνο-περιορισμού

παλαιός αέρας, ο οποίος έχει τα δυσμενή αποτελέσματα στην ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση του κομματιού προς κατεργασία

και θερμική αποδοτικότητα του φούρνου. Επομένως, τα αποτελεσματικά τεχνικά μέτρα πρέπει να ληφθούν

ελέγξτε την πίεση φούρνων με τον πλήρη αυτόματο έλεγχο. Η μέθοδός μας είναι να ελέγξουμε το φούρνο

πίεση αποτελεσματικά με τη χρησιμοποίηση ενός συστήματος που αποτελείται από την πίεση που παίρνει τη συσκευή, συσκευή αποστολής σημάτων πίεσης,

ευφυές όργανο και ούτω καθεξής. Η πίεση φούρνων ελέγχεται στο βέλτιστο κράτος (

η επιφάνεια του καροτσακιού είναι σε μια ελαφρώς θετική πίεση). Αυτή τη στιγμή, το αέριο εξάτμισης είναι σε έναν δυναμικό

κράτος ισορροπίας, το οποίο μπορεί όχι μόνο να εξασφαλίσει ότι το αέριο φούρνων δεν ξεχειλίζει, αλλά και

εξασφαλίστε ότι ο κρύος αέρας έξω από το φούρνο δεν απορροφιέται στο φούρνο, ώστε να σωθεί η ενέργεια

και μεγιστοποιήστε την αποδοτικότητα του φούρνου.

2.6.5ανταλλαγήθερμότηταςκαισύστημασωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας (που χορηγεί

στο εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από το κτήριο εργοστασίων.

ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει τον καύση-ενισχυτικό αέρα πριν

εισάγοντας τον καυστήρα, ώστε να βελτιωθεί η αποδοτικότητα θερμότητας του φούρνου.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση (που χρησιμοποιεί την ίνα

castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο χονδρικός φούρνος αυτοκινήτων bottm έχει μια πλήρεις ανίχνευση ελαττωμάτων, έναν συναγερμό, μια διάγνωση, και μια ασφάλεια

σύστημα προστασίας. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Έλεγχος ηλεκτρικής δύναμης

σύστημα Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID (SHIMADEN

εμπορικός σήμα). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα σημάτων και ελέγχου αποτελεσμάτων 4-20mADC

στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω ένα σήμα στον ελεγκτή καυστήρων κατόπιν

υπολογισμός.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών. Όταν το τερματικό

λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί την προσομοίωση φλογών και το μόνο εξεταστικό στάδιο.

Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών. Ο καυστήρας

ο ελεγκτής θα άνοιγε τη βαλβίδα σωληνοειδών αερίου και θα μετέτρεπε την τάση 220VAC σε 5KV για την ανάφλεξη

(χρόνος ανάφλεξης για 3S). Εάν ο καυστήρας ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα (περίπου 8S),

το κίτρινο φως ένδειξης του καυστήρα θα ήταν ανοικτό (ανάφλεξη επιτυχής). Εάν ο καυστήρας δεν θα μπορούσε

ανιχνεύστε το σήμα φλογών, το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη). Ο ελεγκτής καυστήρων είναι κλειδωμένος

και η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης ελέγχει κυρίως ON/OFF

από τον ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης. Και επίσης υπάρχει

ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με το θερμικό ζεύγος 4 και έναν ευφυή ελεγκτή θερμοκρασίας. Ο φούρνος

ελέγχεται από 4 ζώνες.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και του χρόνου ψύξης. Έχει

self-tuning και μόνος-ρύθμισης λειτουργία, και επιδείξεις SV και PV.

3.Main τεχνικές παράμετροι
