με γκάζι χάλυβας χρωμίου θερμικής επεξεργασίας φούρνων δαπέδων τζακιού βαγονέτων 7500×1800×1500mm

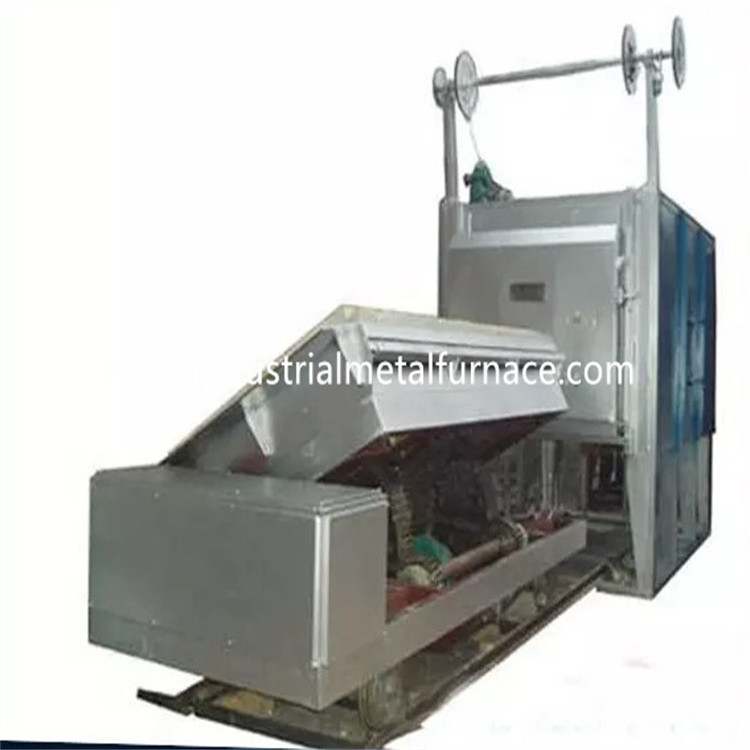

φούρνος δαπέδων τζακιού βαγονέτων 7500×1800×1500mm με γκάζι

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμότητα

επεξεργασία των μερών μετάλλων.

2. Δομική εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων σχεδίου φούρνων δαπέδων τζακιού βαγονέτων γίνεται από

πιάτα χάλυβα καναλιών 12# -18# και χάλυβα 414mm. Ο δευτερεύων στυλοβάτης και

οι πίσω στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με

τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με

2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί

ο φούρνος είναι χρωματισμένος με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το υλικό επένδυσης είναι πυρίμαχη ίνα αργιλίου 1100℃ 1360type υψηλή

συμπιεσμένος φραγμός. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα

από τη χαμηλή αγωγιμότητα θερμότητας, την ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion.

Ο φραγμός συμπίεσης ινών πυριτικών αλάτων αργιλίου με το πάχος 350mm είναι

σχεδιασμένος ως υψηλής θερμοκρασίας πυρίμαχο στρώμα.

Το συνολικό πάχος της επένδυσης φούρνων είναι 325mm. Η επένδυση υιοθετεί

σύνθετα μεγάλα δομή και ανοξείδωτο ενότητας γύρω από τη σταθεροποίηση χάλυβα

τεχνολογία. Η επένδυση στο υψηλής θερμοκρασίας τμήμα υιοθετεί το αργίλιο

ο φραγμός συμπίεσης ινών πυριτικών αλάτων, το πάχος είναι 300mm.

2.3 βαγονέτο

Ο κατώτατος φούρνος αυτοκινήτων αποτελείται από το υλικό συντήρησης θερμότητας,

πλαίσιο βαγονέτων και κινούμενος μηχανισμός. Το πυρίμαχο στρώμα διαιρείται

σε 3 υποστρώματα, δηλ., το 1$ο τοπ στρώμα τούβλου υψηλός-αλουμίνας, και το 2$ο και

3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από την ακτίνα ι-χάλυβα 20# και την ακτίνα ι-χάλυβα 20#.

Οι άκρες του βαγονέτου αποτελούνται από το χάλυβα καναλιών 20#. Το βαγονέτο είναι

εξοπλισμένος με 10pieces των ροδών. Κάθε διάμετρος ροδών είναι 400mm.

Το βαγονέτο οδηγείται από τον οδηγώντας μηχανισμό εργαλείων μειωτών μηχανών.

η κινούμενη ταχύτητα του βαγονέτου είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας και του σώματος του φούρνου και

το καροτσάκι είναι κρισιμότερο.

Η σφράγιση της πόρτας φούρνων, του σώματος φούρνων και του καροτσακιού είναι το κλειδί.

η σφράγιση μεταξύ της πόρτας φούρνων και του σώματος φούρνων χρησιμοποιεί τον ηλεκτρικό

pushrod για να πιέσει την κλειστή πόρτα φούρνων στο πλαίσιο πορτών φούρνων και

το πρόσωπο τελών του καροτσακιού. Κατά αυτόν τον τρόπο, ολόκληρη η πόρτα φούρνων είναι στενά

σφραγισμένος, ώστε να εξασφαλιστεί ότι ο θερμού αερίου στο φούρνο δεν διαρρέει έξω

από την πόρτα φούρνων.

2.5 πόρτα φούρνων

Ο κατώτατος φούρνος αυτοκινήτων για την πόρτα πώλησης αποτελείται από την επένδυση όλος-ινών και

κοχύλι δομών χάλυβα. Η πόρτα χτίζεται με το αργίλιο πυριτικών αλάτων που συμπιέζεται

η ίνα εμποδίζει όπως αυτό για το σώμα φούρνων. Το κοχύλι είναι μια συγκόλληση

δομή από τον τμηματικούς χάλυβα και τα πιάτα χάλυβα. Η πόρτα φούρνων έχει

χαρακτηριστικό γνώρισμα της απλής, πρακτικής, αξιόπιστης και κατάλληλης συντήρησης.

η πόρτα φούρνων καθορίζεται στο βαγονέτο.

Οδηγώντας τρόπος πόρτας φούρνων: ο ηλεκτρικός ανελκυστήρας χρησιμοποιείται για να κινηθεί πάνω-κάτω

κάθετα.

Μια μαλακή σκληρή σφραγίζοντας δομή επαφών τακτοποιείται μεταξύ της πόρτας φούρνων

και η επένδυση. Όταν την πόρτα φούρνων κλείνουν, ηλεκτρικό pushrod

ο μηχανισμός χρησιμοποιείται για να συμπιέσει την πόρτα φούρνων για να κάνει τη σφραγίζοντας ίνα

επαφή φραγμών με το στόμα φούρνων για τη σφράγιση. Όταν η πόρτα φούρνων είναι

ανοιγμένος, το χάσμα μεταξύ της πόρτας φούρνων και το πιάτο χάλυβα

το στοματικό πλαίσιο φούρνων είναι 100 χιλ. με το τράβηγμα της ηλεκτρικής pushrod συμπίεσης

μηχανισμός, ώστε να εξασφαλίσει που η πόρτα φούρνων δεν γρατσουνίζει ή

αγγίξτε τα σχετικά μέρη της επένδυσης φούρνων και του καροτσακιού κατά τη διάρκεια της ανύψωσης

διαδικασία. Και εξασφαλίστε ομαλή μετακίνηση κατά την άνοιγμα και τον κλείσιμο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας τεχνολογίας Krom,

ανάλογο σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, καυστήρας

κιβώτιο ελέγχου, κ.λπ. Ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, φλόγα

η ανίχνευση, και η φλόγα ανησυχούν έξω. Ο ελεγκτής καυστήρων λαμβάνει τον έλεγχο

σήμα του ελεγκτή και των ελέγχων θερμοκρασίας η μεγάλη/μικρή θέση πυρκαγιάς

από τον καυστήρα βασισμένο στην απαίτηση φορτίων θερμότητας έτσι ώστε ρύθμιση

η θερμοκρασία πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και

ο αέρας αποδοτικός είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας

η διαδικασία θερμικής επεξεργασίας και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε

η κατανάλωση καυσίμων μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

από την ηλεκτρική βαλβίδα αερίου και τη γενική βαλβίδα ασφάλειας στην περίπτωση της δύναμης

αποτυχία που ανιχνεύεται από το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται,

ο εργαζόμενος πρέπει να ανοίξει τη βαλβίδα ασφάλειας και να ξαναξεκινήσει το πρόγραμμα ανάφλεξης

μετά από να εξαγνίσει η λειτουργία επιβεβαιώνεται.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει την εναλλακτική λύση

το κάψιμο της μεγάλης και μικρής πυρκαγιάς, πυρκαγιά ανησυχεί έξω, και re-ignition. Ο καυστήρας

το κιβώτιο ελέγχου έχει και τους τρόπους εγχειριδίων και μόνος-τρεξίματος διαθέσιμους. Ο εργαζόμενος

θα μπορούσε να λειτουργήσει μπροστά από το φούρνο ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το εγχειρίδιο

βαλβίδα ρύθμισης αερίου. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει ένα ιδανικές αέριο/μια παροχή αέρα

αναλογία έτσι ώστε υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος

βαλβίδα κανονισμού, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με

ο όγκος αερίου, και το υπερβολικό ποσοστό αέρα είναι χαμηλότεροι από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης

(εξοπλισμένος με ένα φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Για

η χάρη της ασφάλειας υπάρχει μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Ο κατώτατος φούρνος αυτοκινήτων αερίου παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός

αερίζεται άμεσα έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Ο καπνός

ανταλλαγή θερμότητας συμπεριφορών με την ανταλλαγή θερμότητας πριν από την εκπομπή

ατμόσφαιρα.

2.6.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος

είναι πολύ ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας

από το φούρνο. Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας μέσα

ο φούρνος θα δραπετεύσει από το στόμα φούρνων και άλλες ασφράγιστες θέσεις,

με συνέπεια την απώλεια θερμότητας που προκαλείται από τη διαφυγή του αερίου σωλήνων επειδή

υψηλής θερμοκρασίας αέριο σωλήνων στις διαφυγές φούρνων έξω από το φούρνο,

έχει επιπτώσεις στην πόρτα, τη δευτερεύοντες σφραγίδα και τον καυστήρα του φούρνου άμεσα, ο οποίος είναι

σχετικός με τη γενική ζωή υπηρεσιών του φούρνου όταν η πίεση

ο φούρνος είναι πάρα πολύ χαμηλός, ένας μεγάλος αριθμός κρύου αέρα έξω από το φούρνο θα είναι

απορροφημένος στο φούρνο, επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων είναι

αυξανόμενος. Η χαμηλή πίεση του φούρνου προκαλεί τη διάχυση του κρύου αέρα

έξω από το φούρνο στο φούρνο, και τη δευτεροβάθμια καύση είναι διαμορφωμένος οφειλόμενος

στην είσοδο του οξυγόνο-περιορισμού του κρύου αέρα, ο οποίος έχει τα δυσμενή αποτελέσματα

ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση του κομματιού προς κατεργασία και θερμική αποδοτικότητα

από το φούρνο. Επομένως, τα αποτελεσματικά τεχνικά μέτρα πρέπει να ληφθούν στον έλεγχο

η πίεση φούρνων με τον πλήρη αυτόματο έλεγχο. Η μέθοδός μας είναι να ελέγξουμε

πίεση φούρνων αποτελεσματικά με τη χρησιμοποίηση ενός συστήματος που αποτελείται από τη λήψη πίεσης

συσκευή, συσκευή αποστολής σημάτων πίεσης, ευφυές όργανο και ούτω καθεξής. Η πίεση φούρνων

ελέγχεται στο βέλτιστο κράτος (η επιφάνεια του καροτσακιού είναι ελαφρώς σε έναν θετικό

πίεση). Αυτή τη στιγμή, το αέριο εξάτμισης είναι σε ένα δυναμικό κράτος ισορροπίας, το οποίο

μπορέστε όχι μόνο να εξασφαλίσετε ότι το αέριο φούρνων δεν ξεχειλίζει, αλλά και εξασφαλίζει αυτό

ο κρύος αέρας έξω από το φούρνο δεν απορροφιέται στο φούρνο, ώστε να σωθεί η ενέργεια

και μεγιστοποιήστε την αποδοτικότητα του φούρνου.

2.6.5ανταλλαγήθερμότηταςκαισύστημασωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Οι μόλυβδοι σωλήνων έξω από

το κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας που προθερμαίνει

ο καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί

αποδοτικότητα θερμότητας του φούρνου.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση

(χρησιμοποιώντας την ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο μετριάζοντας φούρνος δαπέδων τζακιού βαγονέτων έχει μια πλήρη ανίχνευση ελαττωμάτων, συναγερμός, διάγνωση,

και σύστημα προστασίας ασφάλειας. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρικός

σύστημα ελέγχου δύναμης Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα

4-20mADC σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω το α

σήμα στον ελεγκτή καυστήρων μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών.

Όταν το τερματικό λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί τη φλόγα

προσομοίωση και μόνο εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test

ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών. Ο ελεγκτής καυστήρων θα άνοιγε το αέριο

η βαλβίδα σωληνοειδών και μετατρέπει την τάση 220VAC σε 5KV για την ανάφλεξη (χρόνος ανάφλεξης περίπου

3S). Εάν ο καυστήρας ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα (περίπου 8S),

το κίτρινο φως ένδειξης του καυστήρα θα ήταν ανοικτό (ανάφλεξη επιτυχής). Εάν ο καυστήρας

δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών, το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη). Ο καυστήρας

ο ελεγκτής είναι κλειδωμένος και η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης ελέγχει κυρίως

ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης.

Και επίσης υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με το θερμικό ζεύγος 4 και έναν ευφυή ελεγκτή θερμοκρασίας.

Ο φούρνος ελέγχεται από 4 ζώνες.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και του χρόνου ψύξης.

Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3.Main τεχνικές παράμετροι
