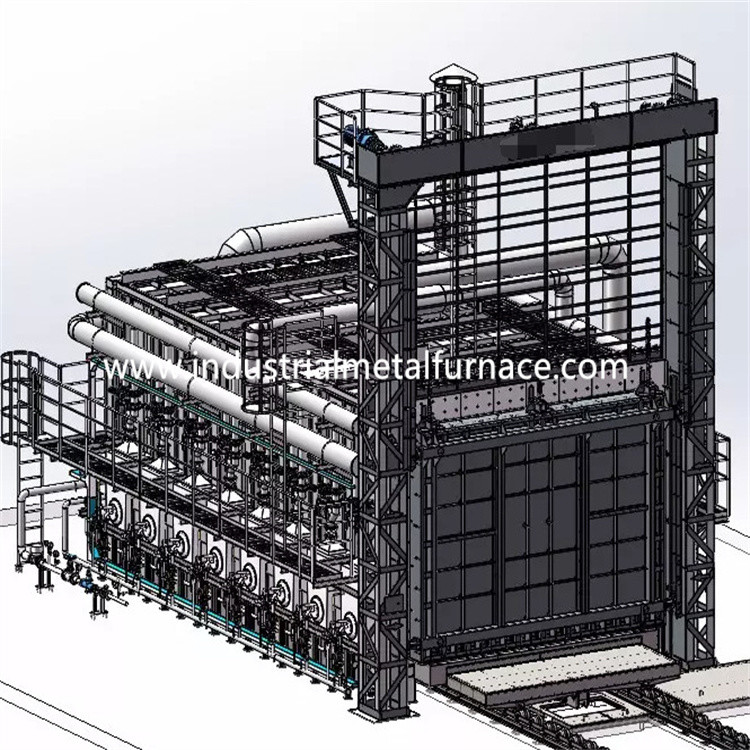

Με γκάζι φούρνος δαπέδων τζακιού κατώτατων βαγονέτων αυτοκινήτων 4500×1500×1200mm 1150℃

φούρνος δαπέδων τζακιού βαγονέτων 4500×1500×1200mm με γκάζι

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμική επεξεργασία

μέρη μετάλλων

2.Structural εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων δαπέδων τζακιού βαγονέτων γίνεται από το χάλυβα 8# -12#U και

πιάτα χάλυβα. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από τον τμηματικό χάλυβα,

και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός τοίχος

ο φούρνος είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος.

Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το υλικό επένδυσης είναι υψηλός πυρίμαχος συμπιεσμένος ίνα φραγμός αργιλίου 1200℃.

Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Συμπίεση ινών πυριτικών αλάτων αργιλίου

ο φραγμός με το πάχος 350mm σχεδιάζεται ως υψηλής θερμοκρασίας πυρίμαχο στρώμα.

2.3 βαγονέτο

Ο κατασκευαστής φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από τη συντήρηση θερμότητας

υλικό, πλαίσιο βαγονέτων και κινούμενος μηχανισμός. Το πυρίμαχο στρώμα διαιρείται

σε 3 υποστρώματα, δηλ., το 1$ο τοπ στρώμα τούβλου υψηλός-αλουμίνας, και το 2$ο και 3$ο στρώμα

και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από τον u-χάλυβα 16# και τον ι-χάλυβα 16#. Οι άκρες

το βαγονέτο αποτελείται από τον ι-χάλυβα 20mm. Το βαγονέτο είναι εξοπλισμένο με 6pieces

ρόδες. Κάθε διάμετρος ροδών είναι 300mm.

Το υλικό συντήρησης θερμότητας διαιρείται σε 3 στρώματα, το τοπ στρώμα που είναι

τούβλα υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα που είναι και τα δύο ελαφριά τούβλα αργίλου.

Ο προμηθευτής φούρνων δαπέδων τζακιού βαγονέτων οδηγείται με την οδήγηση εργαλείων μειωτών μηχανών

μηχανισμός. Η κινούμενη ταχύτητα του βαγονέτου είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας και του σώματος του φούρνου και του καροτσακιού είναι

κρισιμότερος.

2.5 πόρτα φούρνων

Η πόρτα τιμών κατώτατων φούρνων αυτοκινήτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

κοχύλι δομών. Η πόρτα χτίζεται με συμπιεσμένους φραγμούς ινών πυριτικών αλάτων τους αργίλιο

όπως αυτό για το σώμα φούρνων. Το κοχύλι είναι μια δομή συγκόλλησης από τμηματικό

χάλυβας και πιάτα χάλυβα. Η πόρτα φούρνων έχει το χαρακτηριστικό γνώρισμα απλού, πρακτικό,

αξιόπιστη και κατάλληλη συντήρηση. Η πόρτα φούρνων καθορίζεται στο βαγονέτο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας Krom, ανάλογος

σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ.

Ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, της ανίχνευσης φλογών, και της φλόγας

έξω συναγερμός. Ο ελεγκτής καυστήρων λαμβάνει το σήμα ελέγχου της θερμοκρασίας

ελεγκτής και έλεγχοι που η μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα βάσισε

απαίτηση φορτίων θερμότητας έτσι ώστε η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και

ο αέρας αποδοτικός είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της θερμότητας

η διαδικασία επεξεργασίας και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε τα καύσιμα

η κατανάλωση μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

η ηλεκτρική βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος

ανιχνευμένος από το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος

πρέπει να ανοίξει τη βαλβίδα ασφάλειας και να ξαναξεκινήσει το πρόγραμμα ανάφλεξης μετά από να εξαγνίσει

η λειτουργία επιβεβαιώνεται.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο

από τη μεγάλη και μικρή πυρκαγιά, η πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει

και τρόποι εγχειριδίων και μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να λειτουργήσει μπροστά από

ο φούρνος ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το χειρωνακτικό αέριο

βαλβίδα ρύθμισης. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα

έτσι ώστε υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος

βαλβίδα κανονισμού, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με

ο όγκος αερίου, και το υπερβολικό ποσοστό αέρα είναι χαμηλότεροι από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης

(εξοπλισμένος με ένα φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Για

η χάρη της ασφάλειας υπάρχει μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Ο φούρνος δαπέδων τζακιού βαγονέτων αερίου παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός

αερίζεται άμεσα έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Ο καπνός

ανταλλαγή θερμότητας συμπεριφορών με την ανταλλαγή θερμότητας πριν από την εκπομπή

ατμόσφαιρα.

2.6.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι

πολύ ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας

ο φούρνος. Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας

ο φούρνος θα δραπετεύσει από το στόμα φούρνων και άλλες ασφράγιστες θέσεις, κατάληξη

στην απώλεια θερμότητας που προκαλείται από τη διαφυγή του αερίου σωλήνων επειδή ο υψηλός

το αέριο σωλήνων θερμοκρασίας στις διαφυγές φούρνων έξω από το φούρνο, αυτό

έχετε επιπτώσεις στην πόρτα, τη δευτερεύοντες σφραγίδα και τον καυστήρα του φούρνου άμεσα, ο οποίος συσχετίζεται

στη γενική ζωή υπηρεσιών του φούρνου όταν η πίεση στο φούρνο είναι επίσης

χαμηλός, ένας μεγάλος αριθμός κρύου αέρα έξω από το φούρνο θα απορροφηθεί στο φούρνο,

επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων αυξάνεται. Η χαμηλή πίεση

ο φούρνος προκαλεί τη διάχυση του κρύου αέρα έξω από το φούρνο στο φούρνο, και

η δευτεροβάθμια καύση διαμορφώνεται λόγω της εισόδου του οξυγόνο-περιορισμού του κρύου αέρα,

όποιος έχει τα δυσμενή αποτελέσματα στην ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση

κομμάτι προς κατεργασία και θερμική αποδοτικότητα του φούρνου. Επομένως, αποτελεσματικός τεχνικός

τα μέτρα πρέπει να ληφθούν για να ελέγξουν την πίεση φούρνων με τον πλήρη αυτόματο έλεγχο.

Η μέθοδός μας είναι να ελέγξουμε την πίεση φούρνων αποτελεσματικά με τη χρησιμοποίηση μιας σύστασης συστημάτων

από την πίεση που παίρνει τη συσκευή, συσκευή αποστολής σημάτων πίεσης, ευφυές όργανο και ούτω καθεξής.

η πίεση φούρνων ελέγχεται στο βέλτιστο κράτος (η επιφάνεια του καροτσακιού είναι στο α

ελαφρώς θετική πίεση). Αυτή τη στιγμή, το αέριο εξάτμισης είναι σε μια δυναμική ισορροπία

δηλώστε, που μπορεί όχι μόνο να εξασφαλίσει ότι το αέριο φούρνων δεν ξεχειλίζει, αλλά και εξασφαλίζει

ότι ο κρύος αέρας έξω από το φούρνο δεν απορροφιέται στο φούρνο, ώστε να σώσει

η ενέργεια και μεγιστοποιεί την αποδοτικότητα του φούρνου.

2.6.5ανταλλαγήθερμότηταςκαισύστημασωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από

κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει

καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί η θερμότητα

αποδοτικότητα του φούρνου.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση

(χρησιμοποιώντας την ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο γρήγορα αποσβήνοντας φούρνος θερμικής επεξεργασίας έχει μια πλήρη ανίχνευση ελαττωμάτων, συναγερμός,

διάγνωση, και σύστημα προστασίας ασφάλειας. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρικός

σύστημα ελέγχου δύναμης Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα

4-20mADC σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω το α

σήμα στον ελεγκτή καυστήρων μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών. Όταν

το τερματικό λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί τη φλόγα

προσομοίωση και μόνο εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test

ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών. Ο ελεγκτής καυστήρων θα άνοιγε

δηλητηριάστε με αέρια τη βαλβίδα σωληνοειδών και μετατρέψτε την τάση 220VAC σε 5KV για την ανάφλεξη (ανάφλεξη

χρόνος για 3S). Εάν ο καυστήρας ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα

(περίπου 8S), το κίτρινο φως ένδειξης του καυστήρα θα ήταν ανοικτό (ανάφλεξη επιτυχής).

Εάν ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών, το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη).

Ο ελεγκτής καυστήρων είναι κλειδωμένος και η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης κυρίως

έλεγχοι ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης.

Και επίσης υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με το θερμικό ζεύγος 2 και μια ευφυή θερμοκρασία

ελεγκτής. Ο φούρνος ελέγχεται από 2 ζώνες.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και της ψύξης

χρόνος. Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3. Κύριεςτεχνικέςπαράμετροι
