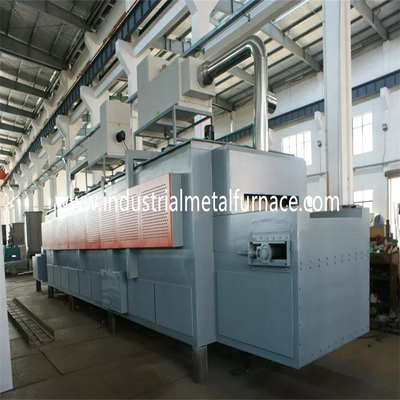

με γκάζι ισχυρός αντι κλονισμός 150KW δαπέδων τζακιού βαγονέτων φούρνων θερμικής επεξεργασίας 1.5×1x1m

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμική επεξεργασία

από τα μέρη μετάλλων.

2.Structural εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων κατασκευαστών φούρνων δαπέδων τζακιού βαγονέτων γίνεται

από το χάλυβα του U 8# και τα πιάτα χάλυβα. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες είναι

γίνοντας από τον τμηματικό χάλυβα, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα.

Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2

στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το υλικό επένδυσης είναι 1100℃ 1400 πυρίμαχη ίνα ζιρκονίου τύπων που συμπιέζεται

φραγμός. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Συμπίεση ινών πυριτικών αλάτων αργιλίου

ο φραγμός με το πάχος 350mm σχεδιάζεται ως υψηλής θερμοκρασίας πυρίμαχο στρώμα.

2.3 βαγονέτο

Ο κατώτατος φούρνος αυτοκινήτων αποτελείται από το υλικό συντήρησης θερμότητας, πλαίσιο βαγονέτων

και κινούμενος μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα, δηλ.,

1$ο τοπ στρώμα τούβλου υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από τον u-χάλυβα 12# και τον ι-χάλυβα 12#. Οι άκρες

το βαγονέτο αποτελείται από τον ι-χάλυβα 20mm. Ο προμηθευτής κατώτατων φούρνων αυτοκινήτων είναι εξοπλισμένος

με 4pieces των ροδών. Κάθε διάμετρος ροδών είναι 240mm.

Το υλικό συντήρησης θερμότητας διαιρείται σε 3 στρώματα, το τοπ στρώμα που είναι

τούβλα υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα που είναι και τα δύο ελαφριά τούβλα αργίλου.

Ο φούρνος δαπέδων τζακιού βαγονέτων αερίου οδηγείται από τον οδηγώντας μηχανισμό εργαλείων μειωτών μηχανών.

Η κινούμενη ταχύτητα του βαγονέτου είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας και του σώματος του φούρνου και του καροτσακιού είναι κρισιμότερη.

2.5 πόρτα φούρνων

Ο φούρνος δαπέδων τζακιού βαγονέτων για την απόσβεση της πόρτας αποτελείται από την επένδυση όλος-ινών και

κοχύλι δομών χάλυβα. Η πόρτα χτίζεται με συμπιεσμένους φραγμούς ινών πυριτικών αλάτων τους αργίλιο

όπως αυτό για το σώμα φούρνων. Το κοχύλι είναι μια δομή συγκόλλησης από τμηματικό

χάλυβας και πιάτα χάλυβα. Η μετριάζοντας πόρτα κατώτατων φούρνων αυτοκινήτων έχει το χαρακτηριστικό γνώρισμα

απλή, πρακτική, αξιόπιστη και κατάλληλη συντήρηση. Η πόρτα φούρνων είναι

σταθερός στο βαγονέτο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας Krom, ανάλογος

σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ.

Ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, της ανίχνευσης φλογών, και της φλόγας έξω

συναγερμός. Ο ελεγκτής καυστήρων λαμβάνει το σήμα ελέγχου του ελεγκτή θερμοκρασίας

και έλεγχοι η μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα βασισμένου στο φορτίο θερμότητας

απαίτηση έτσι ώστε η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και ο αέρας

αποδοτικό είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της θερμότητας

η διαδικασία επεξεργασίας και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε τα καύσιμα

η κατανάλωση μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

ηλεκτρική βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος που ανιχνεύεται

από το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος πρέπει να ανοίξει

η βαλβίδα ασφάλειας και ξαναξεκινά το πρόγραμμα ανάφλεξης αφότου επιβεβαιώνεται η λειτουργία εξαγνισμού.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο

από τη μεγάλη και μικρή πυρκαγιά, η πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει

και τρόποι εγχειριδίων και μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να λειτουργήσει μπροστά από

ο φούρνος ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το χειρωνακτικό αέριο

βαλβίδα ρύθμισης. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα έτσι

ότι υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος

βαλβίδα κανονισμού, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με το αέριο

ο όγκος, και το υπερβολικό ποσοστό αέρα είναι χαμηλότεροι από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης

(εξοπλισμένος με ένα φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Για

χάρη της ασφάλειας υπάρχει μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Ο φούρνος δαπέδων τζακιού βαγονέτων για τη θερμική επεξεργασία παίρνει την άμεση μέθοδο απαλλαγής καπνών.

Ο καπνός αερίζεται άμεσα έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Ο καπνός

ανταλλαγή θερμότητας συμπεριφορών με την ανταλλαγή θερμότητας πριν από την εκπομπή στην ατμόσφαιρα.

2.6.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι πολύ

ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας του φούρνου.

Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας στο φούρνο θα δραπετεύσει

από το στόμα φούρνων και άλλες ασφράγιστες θέσεις, με συνέπεια την απώλεια θερμότητας προκαλούμενη

από τη διαφυγή του αερίου σωλήνων επειδή το υψηλής θερμοκρασίας αέριο σωλήνων στο φούρνο

οι διαφυγές έξω από το φούρνο, αυτό έχουν επιπτώσεις στην πόρτα, τη δευτερεύοντες σφραγίδα και τον καυστήρα

από το φούρνο άμεσα, ο οποίος συσχετίζεται με τη γενική ζωή υπηρεσιών του φούρνου όταν

η πίεση στο φούρνο είναι πάρα πολύ χαμηλή, ένας μεγάλος αριθμός κρύου αέρα έξω από το φούρνο

θα απορροφηθεί στο φούρνο, επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων είναι

αυξανόμενος. Η χαμηλή πίεση του φούρνου προκαλεί τη διάχυση του κρύου αέρα έξω

ο φούρνος στο φούρνο, και η δευτεροβάθμια καύση διαμορφώνονται λόγω της εισόδου

από τον οξυγόνο-περιορισμό του κρύου αέρα, ο οποίος έχει τα δυσμενή αποτελέσματα στην ομοιομορφία του φούρνου

θερμοκρασία, οξείδωση του κομματιού προς κατεργασία και θερμική αποδοτικότητα του φούρνου. Επομένως,

τα αποτελεσματικά τεχνικά μέτρα πρέπει να ληφθούν για να ελέγξουν την πίεση φούρνων με το σύνολο

αυτόματος έλεγχος. Η μέθοδός μας είναι να ελέγξουμε την πίεση φούρνων αποτελεσματικά με τη χρησιμοποίηση

ένα σύστημα που αποτελείται από την πίεση που παίρνει τη συσκευή, συσκευή αποστολής σημάτων πίεσης, ευφυής

όργανο και ούτω καθεξής. Η πίεση φούρνων ελέγχεται στο βέλτιστο κράτος

(η επιφάνεια του καροτσακιού είναι σε μια ελαφρώς θετική πίεση). Αυτή τη στιγμή, η εξάτμιση

το αέριο είναι σε ένα δυναμικό κράτος ισορροπίας, το οποίο μπορεί όχι μόνο να εξασφαλίσει ότι ο φούρνος

το αέριο δεν ξεχειλίζει, αλλά και εξασφαλίζει ότι ο κρύος αέρας έξω από το φούρνο δεν είναι

απορροφημένος στο φούρνο, ώστε να σωθεί η ενέργεια και να μεγιστοποιηθεί η αποδοτικότητα

φούρνος.

2.6.5ανταλλαγήθερμότηταςκαισύστημασωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από

κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει

καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί η αποδοτικότητα θερμότητας

από το φούρνο.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση

(χρησιμοποιώντας την ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο φούρνος έχει μια πλήρη ανίχνευση ελαττωμάτων, έναν συναγερμό, μια διάγνωση, και την προστασία ασφάλειας

σύστημα. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρική δύναμη

σύστημα ελέγχου Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα 4-20mADC

σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω ένα σήμα στον καυστήρα

ελεγκτής μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών. Όταν το τερματικό

λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί την προσομοίωση φλογών και μόνος

εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test ο καυστήρας δεν θα μπορούσε να ανιχνεύσει τη φλόγα

σήμα. Ο ελεγκτής καυστήρων θα άνοιγε τη βαλβίδα σωληνοειδών αερίου και θα μετέτρεπε την τάση

220VAC σε 5KV για την ανάφλεξη (χρόνος ανάφλεξης για 3S). Εάν ο καυστήρας ανιχνεύει το σήμα φλογών

στο ασφαλές χρονικό διάστημα (περίπου 8S), το κίτρινο φως ένδειξης του καυστήρα θα ήταν ανοικτό

(ανάφλεξη επιτυχής). Εάν ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών, το κόκκινο φως θα ήταν ανοικτό

(ανάφλεξη αποτυχημένη). Ο ελεγκτής καυστήρων είναι κλειδωμένος και η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης ελέγχει κυρίως

ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης. Και επίσης

υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με 1 θερμικό ζεύγος και έναν ευφυή ελεγκτή θερμοκρασίας.

Ο φούρνος ελέγχεται από 1 ζώνη.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και του χρόνου ψύξης.

Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3. Κύριεςτεχνικέςπαράμετροι

4. Πρότυπα σχεδίου φούρνων που αναφέρονται

4.1 «τεχνικές διοικητικές αρχές για την ορθολογική χρήση της θερμότητας στις επιχειρήσεις» που ορίζονται μέσα

GB/T3486-93 πρέπει να βελτιστοποιηθεί λογικά και μείωσε τις απώλειες θερμότητας.

4.2 πρότυπα GB50211-2004 για την κατασκευή και την αποδοχή του βιομηχανικού φούρνου

Εφαρμοσμένη μηχανική τεκτονικών.

4.3 GBJ87-85 «πρότυπα θορύβου για όλα τα είδη θέσεων στα εργοστάσια».

4.4 η περιβαλλοντική απαλλαγή ρύπανσης φθάνει στα πρότυπα GB3095-1996.

4.5 η θερμοκρασία της αποτελεσματικής ζώνης θέρμανσης του φούρνου μετριέται από GB/T9452-2003,

και η ομοιομορφία is±10℃ θερμοκρασίας.

4.6 το επίπεδο κατανάλωσης ενέργειας είναι μέχρι το επίπεδο ZBJG1004-87 του ειδικού φούρνου που ορίζεται

στα πρότυπα της ταξινόμησης κατανάλωσης ενέργειας φούρνων θερμικής επεξεργασίας.

4.7 εφαρμόστε τα κύρια υλικά πρότυπα του σώματος φούρνων: ανθεκτικός στη θερμότητα χάλυβας (GB/T8492-87),

ανθεκτικό στη θερμότητα πιάτο χάλυβα (GB4238-92), πυρίμαχο τούβλο αργίλου (YB/T5106-1993), άμορφο

πυρίμαχη ύλη (GB4513-84), πυρίμαχος και υψηλός πυρίμαχος χυτεύσιμος αλουμίνας αργίλου (YB/T5083-1997)

4.8 βασικές μορφές GB985-86 και διαστάσεις των χειρωνακτικών ενώσεων συγκόλλησης τόξων.

4.9 γενική προδιαγραφή JB/ZQ4000.3-86 για τις συγκολλήσεις.

4.10 γενικές τεχνικές απαιτήσεις GB/T5000.9-1998 για τα μέρη επεξεργασίας τσιπ

4.11 GB/T1804-1992 «ανοχή της μορφής και της θέσης, γενική ανοχή, γραμμική διάσταση».

4.12 GB1801-79 «ανοχή και κατάλληλο μέγεθος στην τρύπα 500mm, τη ζώνη ανοχής άξονων και τη συνεργασία»

4.13 το βασικό μέγεθος GB/T1801-1999 στην προτεραιότητα 500mm χρησιμοποιείται για να ταιριάξει με την ακραία εκκαθάριση και

παρέμβαση ορίου.

4.14 GB8923-1998 «βαθμός διάβρωσης και derusting βαθμός επιφάνειας χάλυβα πρίν χρωματίζει»

4.15 σύμβολο GB/T1182-96 και τα πρότυπά του

4.16 γενικοί τεχνικοί όροι JB/T13384-21992 για

4.17 κώδικας GBJ55-1983 για το σχέδιο των ηλεκτρικών εγκαταστάσεων για τις βιομηχανικές και αστικές εγκαταστάσεις.

4.18 μέρος 1 εξοπλισμού ελέγχου GB420-1984 «ηλεκτρικό ηλεκτρική συσκευή χαμηλής τάσης

ηλεκτρικός εξοπλισμός ελέγχου».

5. Κύριος μεταφερμένος κατάλογος μερών

5.1 μηχανικό σύστημα

5.2 ηλεκτρικό σύστημα ελέγχου
