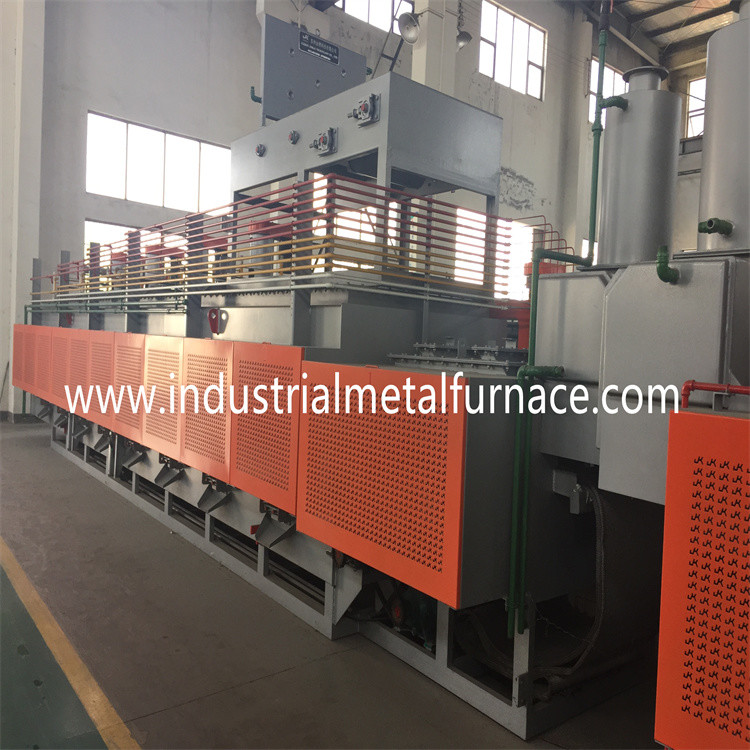

Hbq-3000-150-80 φωτεινός ανοπτώντας φούρνος ζωνών πλέγματος

1. Εφαρμογή

Ο φούρνος χρησιμοποιείται κυρίως για τη φωτεινή ανοπτώντας επεξεργασία των μερών μετάλλων.

2. Δομικήεισαγωγή

Ο φούρνος αποτελείται κυρίως από την προθέρμανση του τμήματος,

τμήμα θέρμανσης, δροσίζοντας τμήμα, ζώνη πλέγματος, οδηγώντας σύστημα,

σωλήνες αερίου, υδροσωλήνες, και ηλεκτρικό γραφείο ελέγχου.

Για να μειώσει την κατανάλωση αερίου, ο φούρνος έχει μια δομή γεφυρών

για τη σύνδεση του προθερμαίνοντας, θερμαντικού και δροσίζοντας τμήματος.

Υπάρχει μια γωνία κλίσης ≤80 για τη σύνδεση.

2.1 προθέρμανση του τμήματος

Γενική διάσταση: 2000mm (L) ×350mm (W) ×200 (Χ) χιλ.

Το τμήμα προθέρμανσης αποτελείται από καλύπτει, πόρτα φούρνων, ανάφλεξη

συσκευή, και κουκούλα καπνών. Από καλύψτε την είσοδο έχει τη γωνία κλίσης 80,

υπάρχει ένα μεγάλο τόξο γιατί η ομαλή μετάβαση στο μέρος επιπέδων καλύπτει,

όποιος μπόρεσε να εξασφαλίσει μια σταθερή, δόνηση-ελεύθερη, και γλιστρώ-ελεύθερη μετακίνηση

από τα μέρη. Η εξωτερική επιφάνεια του τμήματος προθέρμανσης είναι τυλιγμένη

με το βαμβάκι συντήρησης θερμότητας για την προθέρμανση των μερών. Η μετακίνηση

από την κυλώντας ρόδα της προθέρμανσης το τμήμα θα μπορούσε να αποτρέψει

η παραμόρφωση καλύπτει στην κατεύθυνση μήκους.

Καλύψτε το υλικό είναι πιάτο ανοξείδωτου SUS-4mm. Το εξωτερικό υλικό είναι

Q235-4mm χάλυβας άνθρακα.

2.2 τμήμα θέρμανσης

Γενική διάσταση: 3800mm (L) ×1700mm (W) ×2000mm (Χ)

Καλύψτε τη διάσταση: 3200mm (L) ×200mm (W) ×100 (Χ) χιλ.

Μέγεθος εργασίας: 150mm (W) ×80mm (Χ)

Ζώνη θέρμανσης: 2 ζώνες (η θερμοκρασία κάθε ζώνης είναι διευθετήσιμη,

η ακρίβεια ελέγχου θερμοκρασίας είναι ±3℃. Κάθε ζώνη έχει το ρεύμα, τάση,

μετρητής ελέγχου θερμοκρασίας και πέρα από το συναγερμό θερμοκρασίας)

Το τμήμα θέρμανσης είναι μια ορθογώνια δομή. Το κοχύλι γίνεται από

καμμμένο πιάτο χάλυβα. Ο τοίχος φούρνων χτίζεται με τα ελαφριά πυρίμαχα τούβλα molite

και υλικό ινών συντήρησης θερμότητας για να εξασφαλίσει μια μέγιστη θερμοκρασία 30℃

άνοδος του φούρνου τοίχων.

Καλύψτε του φούρνου είναι ανθεκτικός στη θερμότητα περιορισμός ανοξείδωτου

στοιχεία σπάνια γαίας που παράγεται από Avesta Σέφιλντ Σουηδία.

Το υλικό μπορεί να αντισταθεί υψηλής θερμοκρασίας, και καλό anti-oxidation

απόδοση. Καλύψτε είναι φόρμα που διαμορφώνεται, και που ενώνεται στενά έπειτα από 402 ενώνοντας στενά

ράβδοι. Καλύψτε είναι υπό δοκιμή διαρροών. Καλύψτε τη ζωή υπηρεσιών φθάνει σε 1 έτος

ή περισσότεροι όταν έχει ο φούρνος μια κανονική θερμοκρασία εργασίας 900℃.

3.Main τεχνικές παράμετροι

4.Gas καίγοντας σύστημα

Το σύστημα καυστήρων υιοθετεί τον καυστήρα αερίου BSREC4C595 (εμπορικό σήμα: Xinqida, Πεκίνο),

όποιος περιλαμβάνει τη βαλβίδα σωληνοειδών ανάφλεξης αερίου VML1-2DN15, ανάλογη βαλβίδα

(Εμπορικό σήμα: Jingran), ενεργοποιητές αέρα + βαλβίδες πεταλούδων, φίλτρο, που μειώνουν τη βαλβίδα, υψηλή

igniter Τύπου (εμπορικό σήμα της Ιταλίας) και χειρωνακτικές βαλβίδες.

Οι καυστήρες θα τακτοποιηθούν ομοιόμορφα τις και στις δύο πλευρές του κατώτατου σημείου φούρνων,

και ο συνεχής τρόπος αναλογίας υιοθετείται για τον έλεγχο θερμοκρασίας.

Ελεγχόμενο καίγοντας σύστημα:

Κάθε ένας έθεσε του μόνου προθερμαίνοντας καυστήρα είναι εξοπλισμένος με έναν ελεγκτή καυστήρων, ο οποίος

μπορέστε να ολοκληρώσετε τις λειτουργίες του εξαγνισμού, ανάφλεξη, μεγάλη/μικρή μετατροπή, φλόγα

ανίχνευση, προστασία κατάσβεσης φωτιάς. Ο επιτόπιος ελεγκτής έχει τη λειτουργία της ανάφλεξης,

ανίχνευση φλογών και διόρθωση τομέων. Ο τερματικός σταθμός HMI είναι εξοπλισμένος με την εργασία

διάγραμμα όρου στο φούρνο, που μπορεί άμεσα να ενεργοποιήσει την ανάφλεξη του καυστήρα,

ο έλεγχος μεγέθους φλογών και παρατηρεί τις συνθήκες εργασίας. Κάθε καυστήρας έχει μια κατάσβεση φωτιάς

συσκευή συναγερμών. Μόλις βγεί ο καυστήρας ή η καύση δεν είναι καλή, ο έλεγχος

το σύστημα θα κόψει αμέσως τη βαλβίδα φυσικού αερίου μπροστά από τον καυστήρα και

δώστε έναν συναγερμό. Συγχρόνως, όλες τις βαλβίδες ανοίγουν ηλεκτρικά. Μιά φορά η δύναμη

κόβεται, οι βαλβίδες θα κοπούν αυτόματα για να αποτρέψουν τα ατυχήματα ασφάλειας.

Αναλογία κανονισμός καψίματος:

Ο καυστήρας είναι εξοπλισμένος με την αέρος-καυσίμου ανάλογη βαλβίδα και τη χειρωνακτική ροή

ρυθμίζοντας βαλβίδα, η οποία μπορεί να πραγματοποιήσει την ποσοτική παροχή αέρα της υποστήριξης καύσης

ο αέρας και το φυσικό αέριο, και πραγματοποιούν αυτόματος έλεγχος του μεγάλου καυστήρα και

ακριβής έλεγχος της αέρος-καυσίμου αναλογίας (συντελεστής του υπερβολικού αέρα α = 1,05 ~ 1,1).

5.Piping σύστημα

Σύστημα παροχής αέρα καύσης:

Το σύστημα παροχής αέρα καύσης υιοθετεί έναν υψηλό φυγοκεντρικό ανεμιστήρα (δύναμη:

7.5KW πίεση αέρα: 8800-7850pa ροή: 10101250m ³ /h). Ο σωλήνας αέρα κλάδων

από κάθε θερμοκρασία η περιοχή ελέγχου είναι εξοπλισμένη με την ηλεκτρονική ηλεκτρική ρύθμιση

βαλβίδα, η οποία μπορεί αυτόματα να ρυθμίσει την παροχή αέρα με τη θερμοκρασία.

Εκ μεταφοράς θερμότητα αερίου σωλήνων χρήσεων προθερμαστών αέρα υψηλής αποδοτικότητας για να προθερμάνει

ενισχυτικός αέρας καύσης.

Σωλήνας φυσικού αερίου

Ο κύριος φυσικός αγωγός υγραερίου είναι εξοπλισμένος με το μετρητή πίεσης, χειρωνακτική σφαίρα

βαλβίδα, φίλτρο φυσικού αερίου, πίεση που μειώνει και βαλβίδα σταθεροποίησης, κεντρικός αγωγός αερίου

προστασία, υψηλής και χαμηλής πίεσης βαλβίδων σωληνοειδών, ανακουφιστικών βαλβίδων υπερπίεσης

διακόπτης του φυσικού αερίου, κ.λπ. Όταν η διακοπή ρεύματος ή το φυσικό αέριο

η πίεση είναι ανώμαλη, το φυσικό αέριο μπορεί να διακοπεί γρήγορα και

ο συναγερμός μπορεί να δοθεί για να αποτρέψει τον κίνδυνο.

6.Fume σύστημα εξάτμισης

Ο σωλήνας εξάτμισης του μπροστινού υλικού τμήματος χρέωσης ενσωματώνεται

στο σύστημα εξάτμισης του τμήματος ψεκασμού ο σωλήνας εξάτμισης

το υλικό τμήμα απαλλαγής ενσωματώνεται στο σύστημα εξάτμισης

αναγκασμένο δροσίζοντας τμήμα. Τα δύο σύνολα σωλήνων εξάτμισης είναι αντίστοιχα

συνδεμένος με τον υπαίθριο.

7. δροσίζοντας τμήμα

Γενική διάσταση: 4500mm (L)×300mm (W) ×200mm (Χ)

Το δροσίζοντας τμήμα είναι δομή υδροθαλάμων 2 στρώματος. Το δροσίζοντας τμήμα είναι

διαιρεμένος σε 3 μέρη για την ευκολία της εγκατάστασης και τη συντήρηση. Κάθε ένας

μέρος του δροσίζοντας τμήματος τίθεται με έναν κολπίσκο νερού και μια έξοδο νερού.

Για να σώσει τη δύναμη, η έξοδος του δροσίζοντας τμήματος είναι έθεσε επίσης με το ένα 80 γέρνοντας

γωνία. Υπάρχει επίσης μια μεγάλη μετάβαση τόξων μεταξύ του μέρους επιπέδων και

γέρνοντας μέρος. Η έξοδος του δροσίζοντας τμήματος τίθεται με μια κουκούλα και μια πόρτα καπνών

κουρτίνα για να αποτρέψει την παρείσφρυση του αέρα.

Ο υδροθάλαμος είναι υπό δοκιμή διαρροών για να μην εξασφαλίσει καμία διαρροή νερού. Για να εξασφαλίσει

η ασφάλεια, το τμήμα υδρόψυξης είναι εξοπλισμένη με μια αντιεκρηκτική συσκευή.

Εάν ο αέρας μέσα καλύπτει δεν είναι εξαντλημένος λόγω της λανθασμένης λειτουργίας και

ο φούρνος εκρήγνυται λόγω της ανώμαλης εσωτερικής ατμόσφαιρας, ο αντιεκρηκτικός

ταινία των αντιεκρηκτικών σπασιμάτων συσκευών για να χαλαρώσει την ανώμαλη πίεση

από το φούρνο για να εξασφαλίσει μέσα ασφάλεια.

Το δροσίζοντας τμήμα καλύπτει το υλικό είναι πιάτο ανοξείδωτου SUS-6mm. Έξω

το υλικό είναι χάλυβας άνθρακα Q235-4mm.

Το υλικό σωλήνων κολπίσκων και εξόδου νερού είναι ανοξείδωτο.

8. οδηγώντας σύστημα

Γενική διάσταση: 1000mm (L) ×750mm (W) ×800 (Χ) χιλ.

(μηχανισμός χρέωσης)

Γενική διάσταση: 1000mm (L) ×750mm (W) ×800 (Χ) χιλ.

(απαλλάσσοντας το μηχανισμό)

Το οδηγώντας σύστημα αποτελείται από τη μηχανή μετατροπής συχνότητας,

μειώνοντας το εργαλείο, που οδηγεί τους κυλίνδρους, τους κυλίνδρους υποστήριξης, και τη ζώνη πλέγματος.

την ταχύτητα ζωνών πλέγματος αλλάζουν από τη συχνότητα της άμεσης μηχανής της μείωσης

εργαλείο. Η ταχύτητα ζωνών πλέγματος είναι συνήθως 100-400mm/min (που ποικίλλει με

διαφορετικά προϊόντα). Ο αναστροφέας χρησιμοποιούμενος είναι του δέλτα εμπορικό σήμα. Και για τη λειτουργία

η ευκολία, ο έλεγχος του αναστροφέα είναι στο πίνακα ελέγχου.

Η ζώνη πλέγματος είναι το συστατικό κλειδί του φούρνου. Και η ζώνη πλέγματος

χρησιμοποιούνται τα ανθεκτικά στη θερμότητα χαλύβδινα σύρματα SUS314 που παρέχονται από το Nippon χάλυβα.

Η διαγώνια υφαμένη ζώνη πλέγματος έχει μια ζωή υπηρεσιών ενός εξαμήνου σε κανονικό

συνθήκες εργασίας. Η ζώνη πλέγματος θα επεκτεινόταν σε υψηλής θερμοκρασίας,

αλλά ο οδηγώντας μηχανισμός φούρνων τίθεται με την αυτόματη ένταση και

συσκευή διορθώσεων για να εξασφαλίσει μια σταθερή μετακίνηση των μερών.

9. σύστημα υδρόψυξης

Τα μέρη πρέπει να συγκολληθούν κάτω από την προστατευτική ατμόσφαιρα αερίου.

προθερμαίνοντας το τμήμα και δροσίζοντας το τμήμα υπάρχουν και οι δύο κολπίσκοι αερίου. Κάθε ένας

ο κολπίσκος αερίου τίθεται με μια βαλβίδα κανονισμού και έναν μετρητή ροής. Στην ψύξη

τμήμα υπάρχουν πολλοί βρόχοι δροσίζοντας νερού. Για να αφαιρέσει την κατάθεση,

υπάρχει μια καθαρίζοντας τρύπα κατάθεσης κοντά καλύπτει του τμήματος θέρμανσης.

Η κατάθεση πρέπει να καθαριστεί περιοδικά για να εξασφαλίσει μια ομαλή ροή

δροσίζοντας νερό.

10. ηλεκτρικό σύστημα ελέγχου

Το ηλεκτρικό σύστημα ελέγχου υιοθετεί το σύστημα ελέγχου PLC Siemens S7-220.

οι ζώνες ελέγχου 2 θερμοκρασιών είναι εξοπλισμένες στην πλευρά και τα 2 φούρνων

σημεία μέτρησης θερμοκρασίας. Η ομοιομορφία θερμοκρασίας φούρνων

είναι ≤±10℃.

Ο ελεγκτής θερμοκρασίας υιοθετεί τον ιαπωνικό αγώγιμο μετρητή που

θα μπορούσε να ελέγξει τη θερμοκρασία χωριστά. Κάθε ζώνη θέρμανσης έχει το α

ελεγκτής θερμοκρασίας.

Για να εξασφαλίσει τρέξιμο ασφάλειας του φούρνου, ο ηλεκτρικός βρόχος τίθεται ως στόχος με το α

προστασία συνδέσμων. Όταν η θερμοκρασία είναι επάνω από την οριακή τιμή,

το σύστημα ελέγχου θα έκοβε την παροχή ηλεκτρικού ρεύματος αυτόματα και θα έστελνε

ένα σήμα συναγερμών.

11. Συσκευή αποσύνθεσης αμμωνίας

4-1 cxaq-15 συσκευή αποσύνθεσης αμμωνίας, 1 σύνολο

Εκτιμημένη παραγωγικότητα: 10m3/h (75%H2 και 25%N2)

Αγνότητα: υπόλοιπος αμμωνία: ≤1000ppm σημείο δροσιάς: ≤-10℃

Πίεση: 0.1Mpa

Υγρή κατανάλωση αμμωνίας: 8kg/h

Δύναμη: ∽380V, 50Hz

Εκτιμημένη δύναμη: : 12KW

Κατανάλωση νερού: 4T/h

4-2 cxfc-15 συσκευή καθαρισμού, 1 σύνολο

1)ικανότητα: 15m3/h

2)τελειωμένη αγνότητα αερίου: δροσιά point≤-70℃ υπόλοιπος ammonia≤5ppm

3)πίεση εργασίας: ≤0.1Mpa

4)εκτιμημένη δύναμη: 3KW παροχή ηλεκτρικού ρεύματος: ∽380V, 50Hz

5)ξηρότερη θερμοκρασία εργασίας: θερμοκρασία δωματίου

6)ξηρότερη θερμοκρασία αναγέννησης: 350℃

7)ξηρότερος λειτουργώντας κύκλος: 24 ώρες

4.3 αρχή εργασίας

4.3.1 γενική εισαγωγή

Η συσκευή αποσύνθεσης αμμωνίας σειράς CXAQ χρησιμοποιεί την υγρή αμμωνία όπως

η πρώτη ύλη, και αποσυνθέτει σε 75%H2 και 25%N2 μέσω του καταλύτη.

Η συσκευή αποσύνθεσης αμμωνίας αποτελείται από το φούρνο αποσύνθεσης,

ανταλλάκτης θερμότητας, εξαερωτής, και δοχείο ψύξης νερού. Η συσκευή καθαρισμού αερίου είναι

αποτελούμενος από τον πύργο απορρόφησης, το φίλτρο σκόνης, τη βαλβίδα, και το ηλεκτρικό γραφείο ελέγχου.

Η υγρή αμμωνία εξαερώνεται αρχικά, και η πίεση μειωμένος πρίν εισάγει

ο διανομέας. Η αμμωνία γίνεται 75%H2 και 25%N2 μέσω του καταλύτη.

Το μικτό αέριο H2 και Ν2 δροσίζεται πριν από τη συσκευή καθαρισμού.

4.3.2 καταλύτης

Ο καταλύτης χρησιμοποιούμενος είναι συνήθως καταλύτης σιδήρου και νικελίου. Η αποσύνθεση

η θερμοκρασία του νικελίου σιδήρου είναι 600-650℃, και αυτή του καταλύτη νικελίου είναι

800-850℃. Κάθε κιλό της αμμωνίας μπορεί να παραγάγει την ατμόσφαιρα 2.6M3 H2 και Ν2.

12. Πεδίο ανεφοδιασμού

12.1 φωτεινός ανοπτώντας φούρνος

A) θέρμανση του φούρνου (με καλύψτε δεξαμενή, 1 κομμάτι), 1 σύνολο

B) προθέρμανση του τμήματος (με την οδήγηση της συσκευής), 1 σύνολο

C) δροσίζοντας τμήμα, 1 σύνολο

D) καυστήρας, 2 σύνολα

E) εξαρτήματα για τον καυστήρα, 2 σύνολα

F) ζώνη πλέγματος, 1 κομμάτι

G) ηλεκτρικό γραφείο ελέγχου, 1 σύνολο

H) συσκευή αποσύνθεσης αμμωνίας, 1 σύνολο

12.2 ανταλλακτικά

Εξαρτήματα για τον καυστήρα, 1 σύνολο

Θρυαλλίδα, 2 σύνολα

12.3 το καλώδιο που συνδέει τις σε απευθείας σύνδεση μονάδες του φούρνου με τον έλεγχο

το γραφείο πρέπει να προετοιμαστεί από ο ίδιος τον αγοραστή. Οι σωλήνες σύνδεσης μεταξύ

οι μονάδες και άλλα συστατικά πρέπει να προετοιμαστούν από ο ίδιος τον αγοραστή.
