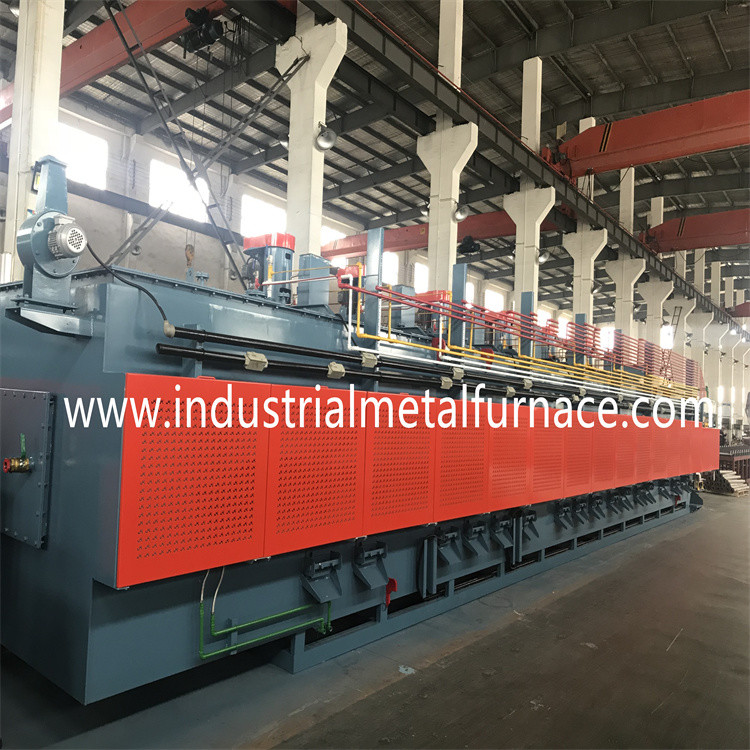

Υψηλή ποσότητα 40400 ηλεκτρικός φούρνος ζωνών πλέγματος θέρμανσης συνεχής

1.The η γραμμή φούρνων θερμικής επεξεργασίας αποτελείται από:

Αποσβήνοντας μετα αφαίρεση λίπους δεξαμενών → ψύξης απόσβεσης φούρνων →

και καθαρίζοντας μετριάζοντας φούρνος → ζεστού αέρα δεξαμενών → συνεχής

Αυτόματος πίνακας ελέγχου θερμοκρασίας.

(1) συνολική δύναμη: περίπου 170KW (συμπεριλαμβανομένης της βοηθητικής δύναμης)

(2) συνολικό μήκος: περίπου 23 μέτρα

(3) συνολικό βάρος: περίπου 22000kg

2D. κύριες τεχνικές παράμετροι του φούρνου ζωνών πλέγματος μεταφορέων

Ικανότητα: αποσβήνει και μετριάζοντας για 130-180kg/h, η ανθρακοποίηση είναι

περίπου 60-120kg/h, και η παραγωγή ποικίλλουν με τη μορφή, το μέγεθος και τη συσσώρευση

από το κομμάτι προς κατεργασία. Μέρη εργασίας: εργαλεία υλικού, τυποποιημένα μέρη, κ.λπ.

3. Τεχνικήπροδιαγραφήανάμονάδα

Αποσβήνοντας φούρνος

3-1. Προδιαγραφή

4.Quenching δεξαμενή

4-1. Προδιαγραφή

4-1-1 φούρνος ζωνών πλέγματος: B=600mm υλικό: 204, 1pc, ¢1.6*¢1.6*hem 30 05075-Al

4-1-2 μετάδοση: N=1.5KW, I=450, P=25.4 όλα, μηχανή Nanfang + μειωτής Xintao

(συμπεριλαμβανομένου του περιοριστή ροπής)

4-1-3 δροσίζοντας αντλία: 5.5HP×3», 1 σύνολο, Σαγκάη Jiajin

4-1-4 κυκλοφορώντας αντλία: 5.5HP×3», 1 σύνολο, Σαγκάη Jiajin

4-1-5 καλύψτε τον ανταλλάκτη θερμότητας: (20m2), 1 σύνολο, ανταλλαγή θερμότητας Yuanxiang

4-1-6 η ανυψωτική λουρίδα αποτελείται από το κράμα αργιλίου, 1 σύνολο, Wondery που γίνεται

6.Post αφαιρώντας το λίπος και καθαρίζοντας δεξαμενή

6-1. Προδιαγραφή

6-1-1 ζώνη πλέγματος: Υλικό: W=400mm, 1PC, ¢1.6*¢ 2,0 hem 30 05075-Al

6-1-2 μετάδοση: N=0.75KW, I=450, P=19.05 1 PC, μηχανή Nanfang + μειωτής Xintao

(συμπεριλαμβανομένου του περιοριστή ροπής)

6-1-3 αντλία ψεκασμού: N=2.2kw, 1 PC, Jiajin

6-1-4 μηχανή χωρισμού νερού πετρελαίου: N=0.10KW, 1 σύνολο, που προσαρμόζεται

6-1-5 ηλεκτρική θέρμανση: Ν = 18.9KW, 3 PC, που προσαρμόζονται

Μετριάζοντας φούρνος

7-1. Προδιαγραφή

7-1-1 θερμοκρασία εργασίας: ≤ 650 ℃

7-1-2 εκτιμημένη δύναμη θέρμανσης: περίπου 80-95KW

7-1-3 αριθμός θερμαστρών: 81 σύνολα

7-1-4 αριθμός ζωνών: 3 ζώνες

7-1-5 μήκος φούρνων θέρμανσης: 6000mm

7-1-6 βγείτε το μήκος ραφιών: 1000 χιλ.

7-1-7 παγιδεψτε το πλάτος ζωνών: B=600mm (υλικό SUS304)

7-1-8 συνολικό βάρος του σώματος φούρνων: περίπου 7 τόνοι

7-1-9 συνολικό πλάτος του σώματος φούρνων: Περίπου 1825 χιλ.

7-1-10 μετάδοση: N= 0.75KW, Ι = 1800, Π = 25,4

7-1-11 ανεμιστήρας: N= 3-1.5kw

7-1-12 ομοιομορφία θερμοκρασίας φούρνων: ± 6 ℃

7-1-13 ακρίβεια ελέγχου θερμοκρασίας: ± 1 ℃

7-1-14 θερμοκρασία τοίχων φούρνων: ≤ 40 ℃ + θερμοκρασία δωματίου (πλευρά μετάδοσης)

Ηλεκτρικός έλεγχος

8.Main συστατικά

9.Single αυτόματο σύστημα ελέγχου συγκέντρωσης άνθρακα Ο2 σημείου

Τάση 220-380v × ένα Ф× 50HZ

1. C.P πιθανός ελεγκτής άνθρακα, 1 PC

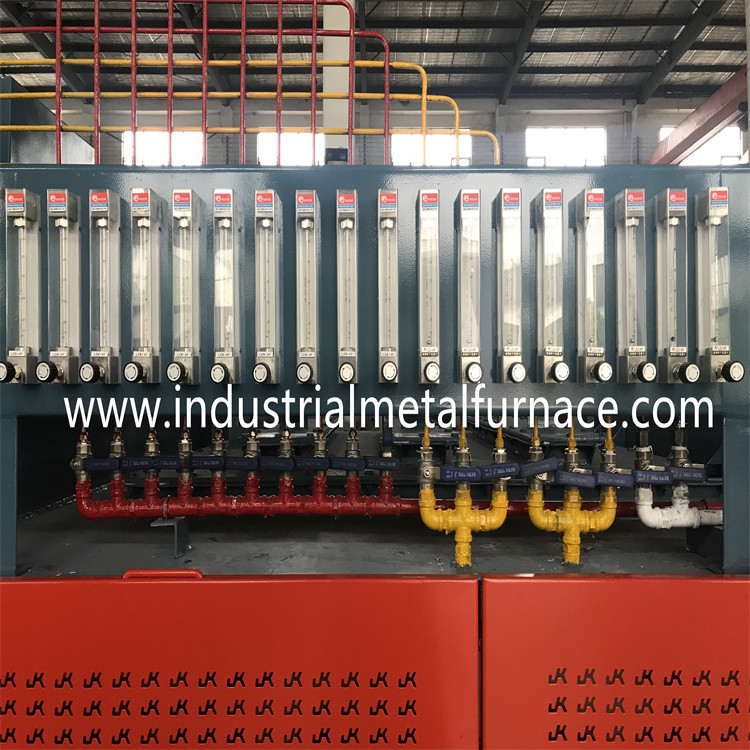

2. Αεραντλία: 2 σύνολα Μετρητής ροής αέρα αναφοράς: 1 Καίγοντας flowmeter αέρα άνθρακα: 1.

3. Όργανο καταγραφής: 1 σύνολο

4. Ομάδα βαλβίδων σωληνοειδών ελέγχου ροής: 1 ομάδα

5. Έλεγχος Ф 27m/m × 600m/m οξυγόνου: 1pc

6. Αέρας που διοχετεύει με σωλήνες: 1 PC

7. Ηλεκτρική καλωδίωση: 1 PC

10 επιτόπια εργασία

σωλήνες 1: οι σωλήνες για το συνεχή φούρνο ζωνών προετοιμάζονται από τον αγοραστή, αλλά τακτοποιούνται

σύμφωνα με την οδηγία του πωλητή.

καλωδίωση: Τα καλώδια μεταξύ του γραφείου σε κάθε τμήμα εξοπλισμού παρέχονται κοντά

ο αγοραστής, αλλά συνδέεται σύμφωνα με την οδηγία του πωλητή.

3 ζωγραφική ο ηλεκτρικός φούρνος αντίστασης είναι χρωματισμένος με το βαθύ χρώμα.

σύνδεση σωλήνων: Οι σωλήνες εξάτμισης προετοιμάζονται και μόνος-σχεδιάζονται από τον αγοραστή που αρχίζει από

σημείο των φλαντζών σύνδεσης του εξοπλισμού.
