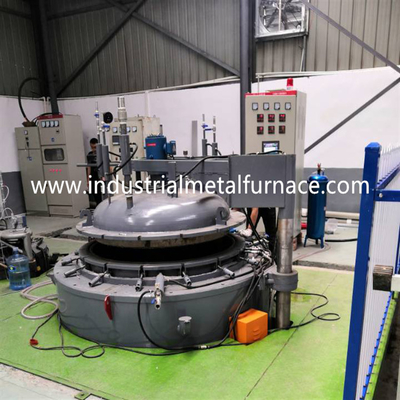

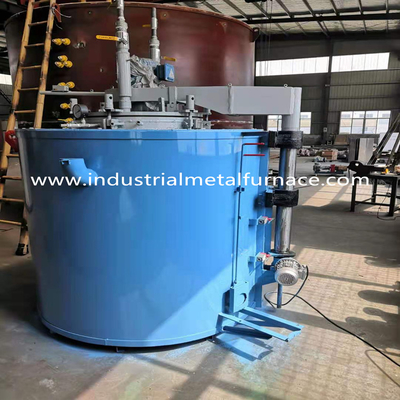

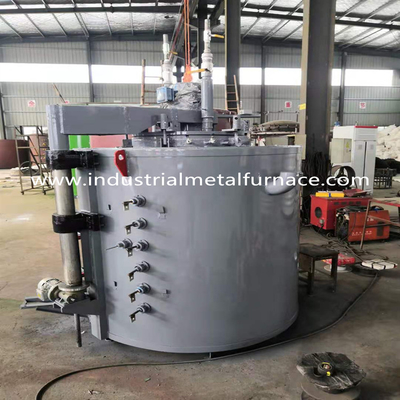

Οξείδωση 150KW 50HZ εναζώτωσης φούρνων θερμικής επεξεργασίας τύπων κοιλωμάτων

Φούρνος οξείδωσης εναζώτωσης τύπων κοιλωμάτων, φούρνος θερμικής επεξεργασίας

1.Application

Αυτή η σειρά φούρνου εναζώτωσης και οξείδωσης αερίου τύπων κοιλωμάτων εξοικονόμησης ενέργειας είναι μια περιοδική

ηλεκτρικός φούρνος τύπων λειτουργίας, που χρησιμοποιείται για την εναζώτωση αερίου, την εναζώτωση και το oixidation,

και του χάλυβα άνθρακα, χάλυβας κραμάτων, χυτοσίδηρος, μεταλλουργία σκονών

προϊόντα και άλλα υλικά.

2.Execution πρότυπα

Ο φούρνος γίνεται σύμφωνα με τα ακόλουθα εθνικά πρότυπα:

2.1 βασικές τεχνικές απαιτήσεις για το βιομηχανικό ηλεκτροθερμικό εξοπλισμό

(ΜΒ 10067.1-88)

2.2 βασικοί τεχνικοί όροι του φούρνου αντίστασης (ΜΒ 10067.4-88)

2.3 μέθοδος μέτρησης αποτελεσματικού στρώματος θέρμανσης της θερμικής επεξεργασίας

Φούρνος (GB9452-88)

2.4 ασφάλεια του ηλεκτροθερμικού μέρους 1 εξοπλισμού γενικού

Απαιτήσεις (GB5959.4-92)

2.5 ασφάλεια του ηλεκτροθερμικού μέρους 4 εξοπλισμού: Γενικό

Απαιτήσεις για τους φούρνους αντίστασης (GB5959.4-92)

3.Technical παράμετροι

4.Using όρος

4.1 για την εσωτερική χρήση

4.2 δεν υπάρχει κανένα αγώγιμη σκόνη, εκρηκτικό αέριο και διαβρωτικό αέριο που μπορούν σοβαρά να βλάψουν

μέταλλο και μόνωση.

4.3 δεν υπάρχει καμία προφανής δόνηση.

4.4 θερμοκρασία περιβάλλοντος: 0℃~35℃

4.5 σχετική υγρασία ≤95% (25℃)

4.6 ανύψωση<2000m>

4.7 θερμοκρασία ύδατος ψύξης κολπίσκων ≤30℃

4.8 συμπιεσμένος αέρας: πίεση 0. MPA 4~0.6

5.Furnace δομή

Η δομή του ηλεκτρικού φούρνου αποτελείται κυρίως από το σώμα φούρνων, στοιχείο θέρμανσης, ανεμιστήρας

μηχανισμός κυκλοφορίας, φούρνος ανοξείδωτου, σύστημα ελέγχου θερμοκρασίας, δυνατότητα αζώτου

σύστημα ελέγχου, κ.λπ. Ο τρόπος ανοίγματος και κλεισίματος της κάλυψης φούρνων είναι ηλεκτρική αυτόματη ανύψωση,

και αυτόματη προστασία συναρμολογήσεων μέσω του διακόπτη ταξιδιού.

5.1 κοχύλι φούρνων: Το κοχύλι αποτελείται κυρίως από το χάλυβα και την υψηλή ποιότητα 4mm τμημάτων 12#-14# πυκνά

πιάτο χάλυβα που ενώνεται στενά σε ένα στερεό πλαίσιο. Ολόκληρη η δομή χάλυβα έχει τα πλεονεκτήματα όμορφου

εμφάνιση, υψηλές ακαμψία και δύναμη. Η εμφάνιση του σώματος φούρνων είναι ευθεία και όμορφη

χωρίς τις ρυτίδες ή unevenness. Το εξωτερικό του σώματος φούρνων θα χρωματιστεί με δύο παλτά

εγχυτήρας και δύο παλτά της λήξης του χρώματος σύμφωνα με τα σχετικά πρότυπα. Ο κώδικας χρώματος θα επιλεχτεί

σύμφωνα με το γενικά βιομηχανικά τυποποιημένο ή τα πρότυπα εργοστασίων κόμματος Α, και τα μέρη κλειδί θα είναι

χρωματισμένος με το υψηλής θερμοκρασίας ανθεκτικό χρώμα.

5.2 επένδυση φούρνων: Η επένδυση είναι μια σύνθετη δομή. Το κύριο σώμα αποτελείται από το υψηλής ποιότητας αργίλιο

η πυρίμαχη ίνα πυριτικών αλάτων δίπλωσε τους φραγμούς του εμπορικού σήματος Luyang, καθορισμοί Shandong.Standard και επιστημονικός και

οι λογικές τοποθετώντας μέθοδοι χρησιμοποιούνται. Οι φραγμοί ινών προσυμπιέζονται πάλι ενώπιον της εγκατάστασης,

και σταθερός στο κοχύλι με τις ειδικές άγκυρες ανοξείδωτου. Το συνολικό πάχος εγκαταστάσεων του φούρνου

η επένδυση είναι 350mm. Η δομή έχει τη χαμηλή θερμική αγωγιμότητα, χαμηλή διαλυτότητα θερμότητας, άριστη χημική σταθερότητα,

θερμική σταθερότητα, θερμική αντίσταση δόνησης, άριστες εκτατή δύναμη και αντίσταση διάβρωσης. Ο υψηλότερος

η αντίσταση θερμοκρασίας της ίνας πυριτικών αλάτων αργιλίου είναι 1260 ℃, και το υλικό του προσαρτήματος είναι ανοξείδωτο

στρογγυλός χάλυβας. Αφότου γίνεται το σώμα επένδυσης, η θερμική αποδοτικότητα του φούρνου μεγιστοποιείται.

5.3 στοιχεία θέρμανσης:

Αποτελείται από το υψηλής θερμοκρασίας ανθεκτικό κράμα 0Cr21AL6Nb. Οι λουρίδες αντίστασης καθορίζονται με

ειδικές κεραμικές βίδες, οι οποίες είναι κατάλληλες για την εγκατάσταση, τη συντήρηση και την αντικατάσταση.

Δεν θα διαμορφώσει ποτέ το θερμικό βραχυκύκλωμα με το κοχύλι φούρνων και θα προκαλέσει την τοπική υπερθέρμανση

κοχύλι φούρνων. Κατά τη διάρκεια της εγκατάστασης, τα κεραμικά στολίσματα χρησιμοποιούνται στο sperate τον τοίχο ινών και

λουρίδες αντίστασης που εξασφαλίζουν που η επιφάνεια ινών άμεσα δεν έρχεται σε επαφή με με τις λουρίδες αντίστασης,

ώστε να αυξηθεί η επίδραση θέρμανσης των λουρίδων αντίστασης. Οι κεραμικά βίδες και τα στολίσματα

αποτελείται από το υλικό κορούνδιου και sinteredat υψηλής θερμοκρασίας για να εξασφαλίσει που έχουν

αρκετή ζωή δύναμης και υπηρεσιών. Ο εξοπλισμός διαιρείται σε τρεις περιοχές θέρμανσης, και

η ρύθμιση των στοιχείων θέρμανσης αντιστοιχεί στον καθορισμό της θέρμανσης των ζωνών.

Εγκατάσταση των ηλεκτρικών στοιχείων θέρμανσης: Με την προηγμένη κρεμώντας δομή, η ακτινοβολία

η αποδοτικότητα είναι υψηλή, η ανταλλαγή θερμότητας στο φούρνο ενισχύεται, η θερμική αποδοτικότητα

από το φούρνο είναι βελτιωμένη, και η ζωή υπηρεσιών του ηλεκτρικού στοιχείου θέρμανσης παρατείνεται.

Το στοιχείο θέρμανσης υποβάλλεται σε επεξεργασία στη δομή κυμάτων από τις ειδικές φόρμες και εγκαθίσταται γύρω

ο φούρνος. Όταν τα κεραμικά καρφιά βιδών χρησιμοποιούνται για να εγκαταστήσουν τις λουρίδες αντίστασης, ο κεραμικός

τα στολίσματα χρησιμοποιούνται για να χωρίσουν τη ζώνη αντίστασης από την επένδυση ινών. Τα κεραμικά καρφιά βιδών

το πέρασμα μέσω των κεραμικών στολισμάτων από το λόφο κυμάτων των λουρίδων αντίστασης και περιστρέφεται

δεξιόστροφα στη βίδα στην επένδυση ινών. Επειδή τα κεραμικά καρφιά έχουν το τραπεζοειδές πλευρό και

έχει την ισχυρή προσκόλληση με την ίνα, οι λουρίδες αντίστασης καθορίζονται σταθερά και είναι εύκολες να εγκαταστήσουν.

5.4 δεξαμενή φούρνων εναζώτωσης

Υπάρχει ένα ανοξείδωτο καλύπτει τη δεξαμενή στο φούρνο, και η δεξαμενή φούρνων αποτελείται από ανοξείδωτο

πιάτο χάλυβα και ανοξείδωτο 310S. Προκειμένου να απομονωθεί η προστατευτική ατμόσφαιρα στο φούρνο

από τον εξωτερικό αέρα και κρατήστε το σφραγίζοντας κράτος, το ανώτερο μέρος του φούρνου είναι επίσης εξοπλισμένο

με μια water-cooled σφραγίζοντας συσκευή, η οποία χρησιμοποιεί το υψηλής θερμοκρασίας σφραγίζοντας δαχτυλίδι πυριτίου.

Όταν την κάλυψη φούρνων κλείνουν, συμπιέζεται από την πιέζοντας συσκευή κάλυψης φούρνων,

και η επίδραση σφράγισης επιτυγχάνεται με την υδρόψυξη.

5.5 αεραγωγός

Προκειμένου να κατασταθεί ο ζεστός αέρας φγμένος από τον ανεμιστήρα να διαμορφώσει τη μεταφορά στο φούρνο, ο φούρνος πρόκειται

εξοπλισμένος με έναν αεραγωγό. Ο αεραγωγός ενώνεται στενά από το πιάτο ανοξείδωτου 4mm (310S).

Ο αεραγωγός τοποθετείται καλύπτει τη δεξαμενή. Ο ζεστός αέρας που φυσιέται από τον ανεμιστήρα φυσιέται γύρω

ο φούρνος μέσω deflector αέρα και εισάγει το κατώτατο σημείο φούρνων. Μετά από να περάσει

μέσω του αεραγωγού από το κατώτατο σημείο φούρνων, ο αέρας εισάγεται από το κατώτατο σημείο

το κέντρο του φούρνου και ανακυκλωμένος στην κορυφή του φούρνου. Ο αέρας στο muffel

η δεξαμενή φθάνει στη μεταφορά κυκλοφορίας και η θερμοκρασία φούρνων είναι πιό ομοιόμορφη.

5.6 κυκλοφορώντας ανεμιστήρας

Προκειμένου να κατασταθεί η θερμοκρασία στο φούρνο πιό ομοιόμορφη, μια μεγάλη ροή 3kW

ο water-cooled αντιδιαβρωτικός ανεμιστήρας κυκλοφορίας ζεστού αέρα εγκαθίσταται στην κάλυψη φούρνων,

όποιος χρησιμοποιείται για να ανακατώσει τον αέρα στο φούρνο κατά τη διάρκεια της διαδικασίας θέρμανσης για να διαμορφώσει έναν θερμικό

κύκλος στο φούρνο. Το σύστημα αποτελείται από την αντιδιαβρωτική μηχανή, συσκευή υδρόψυξης,

άξονας και στροφείο λεπίδων ανεμιστήρων. Όταν βρίσκεται σε λειτουργία, ο χειριστής πρέπει μόνο να χτυπήσει τον έλεγχο

το κουμπί, και η παροχή ηλεκτρικού ρεύματος ανεμιστήρων συνδέονται με την κάλυψη φούρνων. Όταν ο φούρνος

οι άνοδοι κάλυψης, η παροχή ηλεκτρικού ρεύματος του ανεμιστήρα κόβονται, και ο ανεμιστήρας σταματά.

5.7 κάλυψη φούρνων και ανυψωτικός μηχανισμός κάλυψης

Αποτελείται από ένα σώμα κάλυψης, ένα κιβώτιο μόνωσης θερμότητας, ένας ισχυρός ανεμιστήρας μεταφοράς,

σωλήνας εξάτμισης και ένας σωλήνας κολπίσκων αέρα. Το εξωτερικό πιάτο της κάλυψης είναι πιάτο χάλυβα A3

με ένα πάχος 30mm.

Η ανύψωση της κάλυψης φούρνων ολοκληρώνεται από έναν ηλεκτρικό ανυψωτικό μηχανισμό, ο οποίος

παρέχεται από τη συσκευή μηχανών δύναμης.

Όταν η κάλυψη φούρνων πρέπει να αυξηθεί, αρχίστε ακριβώς την ανυψωτική συσκευή, ο φούρνος

η κάλυψη θα αυξηθεί αργά. Εάν η κάλυψη φούρνων πρέπει να χαμηλωθεί, ανοίξτε ακριβώς το χαμήλωμα

το κουμπί, η κάλυψη φούρνων θα πέσει αργά. Υπάρχουν δύο διακόπτες ορίου στον ανυψωτικό άξονα.

Όταν ο ανυψωτικός άξονας αυξάνεται, ο χαμηλότερος διακόπτης ορίου κόβει αυτόματα την παροχή ηλεκτρικού ρεύματος

από τον κυκλοφορώντας ανεμιστήρα και το στοιχείο θέρμανσης στο φούρνο για να αποφύγει τον κίνδυνο ανάρμοστου

λειτουργία. Όταν η κάλυψη φούρνων ανέρχεται στη διευκρινισμένη θέση, ο ανώτερος διακόπτης ορίου

αυτόματα κόβει την παροχή ηλεκτρικού ρεύματος.

5.8 ευφυές σύστημα ελέγχου θερμοκρασίας

Προκειμένου να γίνει η θερμοκρασία στο φούρνο να φθάσει στην απαίτηση της ομοιομορφίας,

ο φούρνος διαιρείται σε 3 ζώνες για τον έλεγχο θερμοκρασίας. Το κύριο όργανο ελέγχου

από τη θερμοκρασία φούρνων το σύστημα ελέγχου υιοθετεί τα ιαπωνικά προώθησε ευφυή

κανένας-υπερανυψώστε τον ειδικό ελεγκτή θερμοκρασίας, ο οποίος είναι εξοπλισμένος με μια δύναμη Shimadian

ώθηση για να ελέγξει τη θερμοκρασία φούρνων. Η μετρημένη αξία και η επιδειχθείσα αξία είναι

ανεξάρτητη και τετραψήφιη, και η αξία ελέγχου θερμοκρασίας προετοιμάζεται από το χρήστη.

Αυτή τη στιγμή, προηγμένο υψηλής ισχύος thyristor επιλέγεται ως ενεργοποιητής, και φούρνος

η θερμοκρασία ελέγχεται αυτόματα από τον ευφυή ελεγκτή θερμοκρασίας ψηφιακής επίδειξης.

Το σύστημα έχει προωθήσει τον ευφυή αλγόριθμο ελέγχου PID και τέλειο self-tuning

και μόνος-προσαρμοστικές λειτουργίες. Ο ευφυής ελεγκτής θερμοκρασίας επιδεικνύεται από το διπλάσιο

ο τετραψήφιος ψηφιακός σωλήνας LCD, και η αξία του SV και PV επιδεικνύονται συγχρόνως. Οκτώ

οι τύποι τοποθετήσεων σειράς μπορούν να εισαχθούν ελεύθερα. Η παροχή ηλεκτρικού ρεύματος ευρέος φάσματος AC100-240V

υιοθετείται, έτσι δεν υπάρχει καμία ανάγκη να ανησυχήσει για τη διακύμανση της τάσης παροχής ηλεκτρικού ρεύματος.

Το σύστημα μπορεί αυτόματα ή με το χέρι να ρυθμίσει τη δύναμη κάθε ζώνης, η οποία μπορεί

καλύτερος έλεγχος η ομοιομορφία θερμοκρασίας φούρνων. Μετά από με το χέρι να ρυθμίσει τη δύναμη,

το σύστημα θα ελέγξει αυτόματα τη θερμοκρασία σύμφωνα με με το χέρι

ρυθμισμένη δύναμη, η οποία είναι κατάλληλη για τη λειτουργία και ακριβής για τον έλεγχο θερμοκρασίας.

A) Σύστημα ελέγχου δύναμης:

Το σύστημα ελέγχου και εκτέλεσης υιοθετεί την υψηλής ισχύος thyristor μονάδα συνδυασμού,

ο διασκεδασμός θερμότητας κραμάτων αργιλίου και ένα σύνολο συστήματος αερόψυξης, και είναι εξοπλισμένοι

με τον αυτόματο διακόπτη και τη γρήγορη θρυαλλίδα για τη δευτεροβάθμια προστασία.

Κάθε ζώνη του συστήματος έχει έναν μεγάλο τρέχοντα επαφέα ως θερμοκρασία φούρνων

μονάδα προστασίας. Μόλις αναλύσει thyristor από το ρεύμα λόγω του ελαττώματος,

το ρεύμα δεν μπορεί να ελεγχθεί εάν ο μεγάλος τρέχων επαφέας προστασίας δεν εγκαθίσταται.

Ακόμα κι αν η συσκευή συναγερμών εγκαθίσταται, η κύρια πηγή ισχύος ελέγχου δεν μπορεί να κοπεί.

Εάν τα φύλλα χειριστών, η θερμοκρασία στο φούρνο θα είναι εκτός ελέγχου. Μετά από να εγκαταστήσει

ο μεγάλος τρέχων επαφέας προστασίας, μόλις αναλύσει thyristor από το ρεύμα,

ο φούρνος φθάνει στο ανώτερο όριο πέρα από την αξία συναγερμών θερμοκρασίας, ο επαφέας μπορεί να κόψει

από την παροχή κύριου ηλεκτρικού ρεύματος συγχρόνως του συναγερμού, ο οποίος μπορεί σοβαρά να εξασφαλίσει

η κανονική λειτουργία του φούρνου και αποφεύγει την απώλεια του φούρνου μετά από εκτός ελέγχου.

Ένδειξη των συνθηκών εργασίας σε κάθε ζώνη του ηλεκτρικού φούρνου:

Κάθε φάση και ζώνη έχουν το φως δεικτών για να δείξουν εάν λειτουργεί ή όχι. Όταν

ο φούρνος θερμαίνεται επάνω, το φως δεικτών θα λάμψει με το μέγεθος του ρεύματος, και το προσωπικό

μπορέστε διαισθητικά να δείτε τις συνθήκες εργασίας κάθε φάσης σε κάθε ζώνη του φούρνου.

Κάθε ζώνη και φάση του συστήματος ελέγχου θερμοκρασίας φούρνων είναι εξοπλισμένες με

αμπερόμετρο για να επιδείξει το σε πραγματικό χρόνο λειτουργώντας ρεύμα του στοιχείου θέρμανσης.

Συσκευή συναγερμών:

Κάθε τομέας του ενισχυτικού συστήματος ελέγχου είναι εξοπλισμένος με τη λειτουργία

υγιής και ελαφρύς συναγερμός overtemperature. Εφ' όσον οποιαδήποτε περιοχή στο φούρνο

φθάνει στην ανώτερη αξία συναγερμών ορίου που τίθεται από τη θερμοκρασία, ο συναγερμός συστημάτων

θα δώσει έναν συναγερμό, και ο δείκτης συναγερμών που αντιστοιχεί σε αυτήν την περιοχή επίσης

λάμψη. Συγχρόνως, η παροχή κύριου ηλεκτρικού ρεύματος της θερμάστρας κόβεται από

ο μεγάλος τρέχων επαφέας, και ο χειριστής μπορούν άμεσα να ανακαλύψουν τη χορήγηση αιτίας

στην ένδειξη συναγερμών, ώστε να εξασφαλιστεί η ασφαλής λειτουργία του φούρνου.

Λειτουργία προστασίας συναρμολογήσεων:

Κάθε μηχανικό μέρος μετάδοσης του ηλεκτρικού φούρνου υιοθετεί τον έλεγχο συναρμολογήσεων,

δηλαδή η δύναμη στοιχείων θέρμανσης κόβεται αυτόματα αφότου είναι η κάλυψη φούρνων

ελαφρώς ανοιγμένη, και την κάλυψη φούρνων σταματούν αυτόματα όταν αυξάνεται

η οριζόμενη θέση. Η δύναμη θερμαστρών αποκαθίσταται αυτόματα όταν ο φούρνος

η κάλυψη είναι κλειστή, ώστε να αποτραπούν αποτελεσματικά το misoperation και η αποτυχία.

Κύριο γραφείο ελέγχου:

Το σώμα του κύριου γραφείου ελέγχου του φούρνου υιοθετεί το εθνικό τυποποιημένο GGD,

και η γενική διάστασή της είναι 2100 *800*600mm, και ο εξαερισμός και ο διασκεδασμός θερμότητας

η επίδραση είναι καλή. Το σώμα γραφείων είναι ντυμένο με το industrai γκρίζο. Ένας ανεμιστήρας αξονικής ροής εγκαθίσταται

στη πίσω πόρτα κάθε γραφείου ελέγχου, το οποίο μπορεί αποτελεσματικά να μειώσει τη θερμοκρασία

στο γραφείο ελέγχου μετά από τη μεταφορά με τον ανεμιστήρα SCR.

Τα ηλεκτρικά συστατικά είναι είναι εσωτερικά διάσημα εμπορικά σήματα.

5.9 γρήγορα δροσίζοντας εξοπλισμός

Προκειμένου να καλυφθούν οι απαιτήσεις ψύξης των πελατών, ένας δροσίζοντας ανεμιστήρας εγκαθίσταται

στο κατώτατο σημείο του ηλεκτρικού φούρνου. Στο ανώτερο μέρος του φούρνου παρέχεται το α

δροσίζοντας λιμένας, ο οποίος είναι κλειστός όταν λειτουργεί ο ηλεκτρικός φούρνος. Κατά την ψύξη, ανοίξτε

ο δροσίζοντας λιμένας και αρχίζει τον ανεμιστήρα, ο οποίος κάνει τη ροή αέρα στο φούρνο και

φέρτε έξω τη θερμότητα, ώστε να επιτύχετε το σκοπό της γρήγορης ψύξης

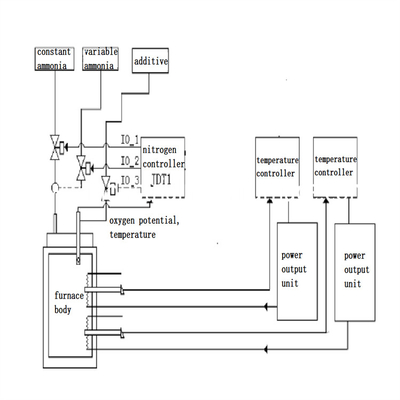

5.10 σύστημα ελέγχου διαδικασίας αζώτου

5.10.1 χαρακτηριστικά γνωρίσματα

A) Πρότυπο: δυνατότητα/θερμοκρασία αζώτου φούρνων τύπων κοιλωμάτων (ποσοστό αποσύνθεσης αμμωνίας)

σύστημα ελέγχου.

B) διαδικασία: μπορεί να χρησιμοποιηθεί για την εναζώτωση, τη μαλακή εναζώτωση και τον αυτόματο έλεγχο του αζώτου

δυνατότητα (ποσοστό αποσύνθεσης αμμωνίας) και θερμοκρασία της διαδικασίας.

C) Κατάλληλη ατμόσφαιρα: καθαρή αμμωνία, αμμωνία και μεθανόλη/αιθανόλη, CO2, κ.λπ.

D) Τρόπος ελέγχου: δύο τρόποι ελέγχου αποσύνθεσης αμμωνίας:

E) Κάτω από τον αυτόματο τρόπο, η συσκευή ανάλυσης υδρογόνου θερμικής αγωγιμότητας χρησιμοποιείται όπως

ο αισθητήρας, και ο προγραμματίσημος πιθανός ελεγκτής αζώτου χρησιμοποιούνται για να ελέγξουν την αμμωνία

ποσοστό αποσύνθεσης στο φούρνο με τη ρύθμιση της ροής αμμωνίας μέσω της βαλβίδας σωληνοειδών.

F) Κάτω από το χειρωνακτικό τρόπο, το σταθερό αέριο αμμωνίας και το ρυθμισμένο αέριο αμμωνίας είναι

ελεγχόμενος με τη σταθερή ροή.

G) Διαδικασία που προγραμματίζει: όργανο ελέγχου αζώτου και όργανο ελέγχου θερμοκρασίας

για να πραγματοποιήσει το σύγχρονο έλεγχο της θερμοκρασίας και της δυνατότητας αζώτου. Κάθε διαδικασία

η διαδικασία μπορεί να διαιρεθεί σε 10 τμήματα, και 100 σύνολα διαδικασιών μπορούν να αποθηκευτούν.

Τα προγράμματα μπορούν να τροποποιηθούν από τους χρήστες έτσι ώστε μπορούν να κληθούν αργότερα.

H) Άλλες λειτουργίες του συστήματος: το σύστημα έχει τις λειτουργίες του χρόνου διαδικασίας

ολοκλήρωση και πιθανός συναγερμός υπέρβασης αμμωνίας.

5.10.2 έλεγχος θερμοκρασίας φούρνων

Εξέταση της αξιοπιστίας, της ακρίβειας ελέγχου και της απλής λειτουργίας του συστήματος,

ο ελεγκτής θερμοκρασίας που εισάγεται από την Ιαπωνία χρησιμοποιείται ως χαμηλότερο όργανο,

και το ευφυές όργανο χρησιμοποιείται για τον έλεγχο, ο οποίος μπορεί μόνος-τόνος και να μόνος-προσαρμόσει

ελέγξτε κάθε ζώνη, έτσι ώστε η ακρίβεια ελέγχου κάθε ζώνης μπορεί να φθάσει στην καλύτερη αξία,

και η ακρίβεια ελέγχου θερμοκρασίας μπορεί να φθάσει σε ± 1 ℃.

5.10.3 έλεγχος PLC

Το σύστημα PLC υπολογίζει και αναλύει τη θερμοκρασία και την αποσύνθεση αμμωνίας

το ποσοστό, και στέλνει την αξία στόχων της θερμοκρασίας και της δυνατότητας αζώτου στο χαμηλότερο

σύστημα για την περιεκτική και ενοποιημένη διαχείριση. Σύμφωνα με την πραγματική εργασία

οι όροι που συλλέγονται θερμοκρασία από το χαμηλότερο σύστημα, το σύστημα επιδεικνύουν επίσης τη,

ποσοστό αποσύνθεσης αμμωνίας, δυνατότητα αζώτου και χρόνος στην πραγματική διαδικασία εναζώτωσης.

Το γενικό μαθηματικό πρότυπο που καθιερώνεται σύμφωνα με από την επιχείρησή μας, το σύστημα

αυτόματα ελέγχει ολόκληρη τη διαδικασία εναζώτωσης (θερμοκρασία, δυνατότητα αζώτου, χρόνος, κ.λπ.).

Σε πραγματική λειτουργία, οι εργαζόμενοι πρέπει μόνο να εισαγάγουν τον αντίστοιχο αριθμό διαδικασίας

σύμφωνα με τις υλικές και τεχνικές απαιτήσεις του κομματιού προς κατεργασία να είναι

επεξεργασμένος σε κάθε ζώνη, και πιέστε το κουμπί έναρξης, και ολόκληρη τη διαδικασία

θα ελεγχθεί αυτόματα από τον υπολογιστή.

• Μετά από τη λειτουργία της διαδικασίας, το σύστημα θα χτυπήσει το κουδούνι στην υπαγόρευση
• ο χειριστής για να ενεργοποιήσει το γρήγορο ανεφοδιασμό ψύξης και αζώτου. Ο γρήγορος
• η ψύξη και ο ανεφοδιασμός αζώτου ελέγχονται από τα κουμπιά.
• το όργανο παρέχεται δύναμη-από την προστασία, συνεχής λειτουργία
• μετά από την αποκατάσταση της δύναμης, και το συναγερμό όταν απαλλάσσεται ο φούρνος,
• το ποσοστό αποσύνθεσης αμμωνίας υπερβαίνει το όριο και η θερμοκρασία υπερβαίνει το όριο.

C) ο έλεγχος διεργασίας έχει τη λειτουργία μετατροπής του βήματος και το τμήμα εκσκαφέων.

5.10.4 τεχνικός δείκτης:

Ακρίβεια ελέγχου της δυνατότητας αμμωνίας: ± 3,0% + H2

Σειρά ελέγχου του ποσοστού αποσύνθεσης αμμωνίας: 0% ~ 100%

Ακρίβεια ελέγχου θερμοκρασίας φούρνων: ± 1 ℃

5.11 γεννήτρια ατμού

5.11.1 τεχνικές παράμετροι

Εκτιμημένη δύναμη: 9KW,

Εκτιμημένη ικανότητα εξάτμισης: 25KG/H

Εκτιμημένη θερμοκρασία ατμού: 171℃

Τάση εργασίας: 380V

Όγκος νερού: 28L

Βάρος: 75KG

Γενική διάσταση: 77*51*92cm

Παροχή ηλεκτρικού ρεύματος: 3 φάση, 380V, 50Hz

Κύρια διάμετρος ατμού (DN): 15

Διάμετρος βαλβίδων ασφάλειας (DN): 15

Διάμετρος κολπίσκων (DN): 15

5.11.2 σχέδιο και δομή της γεννήτριας ατμού

A) Προσαρμοστείτε στα κινεζικά πρότυπα γεννητριών ατμού

B) Χαμηλός συναγερμός κλεισίματος σταθμών ύδατος

C) Πέρα από τον τρέχοντα συναγερμό στάσεων

5.11.3 κύρια ηλεκτρικά συσκευές και σύστημα ελέγχου της γεννήτριας ατμού:

A) Η κύρια ηλεκτρική θερμάστρα θα είναι ένα προϊόν κοινοπραξίας.

B) Τα συστατικά του κύριου ηλεκτρικού γραφείου ελέγχου είναι γνωστά εμπορικά σήματα στην Κίνα

C) Πίεση που περιορίζει τη συσκευή αυτόματου ελέγχου

D) Αυτόματη συσκευή απαλλαγής ανακουφιστικών βαλβίδων

E) Δύναμη μακριά και ανοικτή λειτουργία προστασίας φάσης

5.11.4 κύρια συστατικά της γεννήτριας ατμού

υδραντλία 5.11.5Feed

B) Υγρός ισόπεδος δείκτης

C) Βαλβίδα ασφάλειας

D) Ελεγκτής πίεσης

E) βαλβίδα αποξηράνσεων

F) Υγρός ηλεκτρονόμος επιπέδων

H) Υγρός αισθητήρας επιπέδων

5.12 στεγνωτήρας αμμωνίας

Ο φούρνος είναι εξοπλισμένος με έναν στεγνωτήρα αμμωνίας ώστε να ξεραθεί η αμμωνία

πριν από να τροφοδοτήσει το φούρνο μέσα.

5.13 καίγοντας συσκευή αερίου αποβλήτων

Ο φούρνος είναι εξοπλισμένος με μια καίγοντας συσκευή αερίου αποβλήτων. Μπορεί να θερμάνει επάνω

το αέριο αποβλήτων και το καίει. Δεν υπάρχει καμία ρύπανση στο περιβάλλον.

5.13 κενή αντλία

Ο φούρνος είναι εξοπλισμένος με μια κενή αντλία (2X-70) για να απορροφήσει τον αέρα έξω.

Μπορεί να μειώσει την κατανάλωση αμμωνίας.

6.Supply πεδίο

7. Συστατικά του συστήματος ελέγχου

Σημειώσεις: Τα συστατικά εμπορικά σήματα μπορούν να αλλάξουν ισοδύναμα χωρίς παρατήρηση του πελάτη

λόγω του inavailability τρεχόντων.

8. Κύρια μηχανική προέλευση μερών

9. Τεχνικά έγγραφα παρεχόμενα
