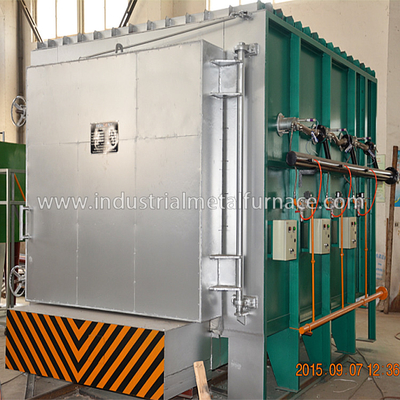

Ηλεκτρικός φούρνος θερμικής επεξεργασίας τύπων παραθύρων Κελσίου 850 βαθμού,
Κατώτατος φούρνος αυτοκινήτων για την ανοπτώντας επεξεργασία
1. Εφαρμογή
Ο ηλεκτρικός φούρνος θερμικής επεξεργασίας τύπων παραθύρων χρησιμοποιείται κυρίως για την ανοπτώντας θερμική επεξεργασία
διάφορα μέρη. Η φόρτωση γίνεται με το χέρι.
2. Κύριες τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Τεχνικές παράμετροι |
| 1 |
Εκτιμημένη δύναμη |
90Kw (1-100%) διευθετήσιμος |
| 2 |
Παροχή ηλεκτρικού ρεύματος |
380V, 3P, 50Hz |
| 3 |
Εκτιμημένη θερμοκρασία |
850℃ |
| 4 |
Κενός χρόνος ανόδου θερμοκρασίας φούρνων |
≤1.5hours |
| 5 |
Ζώνη ελέγχου |
1 ζώνη, ανεξάρτητος έλεγχος |
| 6 |
αποτελεσματικό μέγεθος εργασίας
|
1200×1200×1200mm (L×W×H) |
| 7 |
Σύνδεση στοιχείων θέρμανσης |
Υ |
| 8 |
ομοιομορφία θερμοκρασίας
|
±8℃ |
| |
ακρίβεια mesaurement θερμοκρασίας
|
±1℃ |
| 10 |
Κενή κατανάλωση ισχύος φούρνων |
≤18% |
| 11 |
Μέθοδος ελέγχου θερμοκρασίας |
SCR, προγραμματίσημος ελεγκτής θερμοκρασίας Shimaden Ιαπωνία ρυθμιστών PID με την εργασία διεπαφών επικοινωνίας 485 με την οθόνη αφής 10,1 ίντσας.
Η οθόνη αφής μπορεί να καταγράψει τα ιστορικά στοιχεία, τις διαδικασίες καταστημάτων, τις κινήσεις λάμψης εξαγωγής USB, να πάρει screenshots, και άλλες λειτουργίες, με έναν συναγερμό θερμοκρασίας πλεονάσματος.
|
| 12 |
άνοδος θερμοκρασίας επιφάνειας φούρνων |
<45℃ |
| 13 |
Στοιχείο θέρμανσης |
0Cr25AL25 (λουρίδα) |
| 14 |
Πιάτο προσώπου βαγονέτων |
CrMnN, πάχος 30mm |
| 15 |
Μέθοδος φόρτωσης |
Φόρτωση εγχειριδίων ή forklift στο φούρνο |
| 16 |
Ανεμιστήρας αξονικής ροής |
Το σύστημα κυκλοφορίας ζεστού αέρα αυτού του εξοπλισμού αποτελείται κυρίως από ανεμιστήρες 1 τους καθορισμένους ροής 2.2KW water-cooled αξονικής. Η θερμότητα που εκπέμπεται από το στοιχείο θέρμανσης φυσιέται ομοιόμορφα στην αποτελεσματική περιοχή εργασίας από τον κυκλοφορώντας ανεμιστήρα. Το υλικό του ανεμιστήρα και του άξονα είναι Cr25Ni20. Προκειμένου να εξασφαλιστεί η κανονική χρήση των ρουλεμάν, η μέθοδος ψύξης είναι υδρόψυξη. |
| 17 |
Ανοίγοντας μέθοδος πορτών φούρνων |
Χειρωνακτική πλευρά που ανοίγει, σπειροειδής συμπίεση |
| 18 |
Επένδυση φούρνων |
υψηλής θερμοκρασίας πυρίμαχη δομή ινών |
3. Δομική εισαγωγή
Ο τύπος jrx3-90-9 παραθύρων επεξεργάζεται με θερμότητα το φούρνο αποτελείται κυρίως από το σώμα φούρνων, επένδυση, πόρτα φούρνων
και σύστημα συμπίεσης πορτών, στοιχείο θέρμανσης και σταθερή συσκευή, και σύστημα ελέγχου θερμοκρασίας.
3.1 σώμα φούρνων, 1 σύνολο
3.2 ευθυγράμμιση
3.3 πόρτα φούρνων και σύστημα συμπίεσης
3.4 μεταφέρον κατώτατο σημείο φούρνων
Το μεταφέρον ηλεκτρικό κατώτατο σημείο φούρνων θερμικής επεξεργασίας αποτελείται από
πυρίμαχο σώμα και ανθεκτικό στη θερμότητα πιάτο προσώπου CrMnN πλινθοδομής.
σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλών πυρίμαχων τούβλων αλουμίνας,
ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους
είναι ειδικά με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά. Υπάρχει επίσης ελεύθερου χώρου
αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.
Το πιάτο προσώπου βαγονέτων αποτελείται από CrMnN με το συνολικό πάχος 30mm. Το μέγιστο
η θερμοκρασία είναι ≤ 950 ℃, το οποίο μπορεί να χρησιμοποιηθεί για πολύ καιρό χωρίς την παραμόρφωση και ράγισμα.

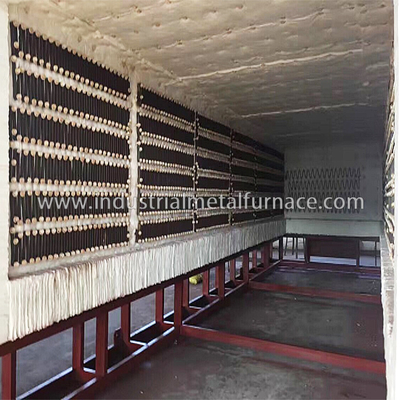

3.5 στοιχείο θέρμανσης
στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr25AL5 τοποθετούνται
σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων.
3.6 ηλεκτρικό σύστημα ελέγχου, 1 σύνολο
4. Πεδίο ανεφοδιασμού
| Αριθ. |
Στοιχείο |
Q'ty |
Σημειώσεις |
| 1 |
Σώμα φούρνων |
1 σύνολο |
Συμπεριλαμβανομένου 1 συνόλου ανεμιστήρα αξονικής ροής υδρόψυξης |
| 2 |
Ηλεκτρικό οδηγώντας σύστημα |
1 σύνολο |
1 σύνολο για την πόρτα φούρνων |
| 3 |
Στοιχείο θέρμανσης |
1 σύνολο |
Λουρίδα αντίστασης |
| 4 |
Ανεμιστήρας αξονικής ροής |
1 σύνολο |
|
| 5 |
Σύστημα ελέγχου θερμοκρασίας |
1 σύνολο |
|
| 5.1 |
Γραφείο ελέγχου |
1 PC |
|
| 5.2 |
Ελεγκτής θερμοκρασίας |
1 PC |
Shimaden, Ιαπωνία, προγραμματίσημη |
| 5.3 |
SCR |
3 PC |
Ks-500A |
| 5.4 |
Καλώδιο μολύβδου αποζημιώσεων |
20m |
|
| 5.5 |
Θερμικό ζεύγος |
1 PC |
Τύπος Κ |
| 6 |
Ηλεκτρικά συστατικά |
1 σύνολο |
SCR, διακόπτης αέρα, αμπερόμετρο, βολτόμετρο, ηλεκτρονόμος θερμότητας, και διακόπτες |
| Σημείωση: Την ανωτέρω διαμόρφωση του φούρνου για τη θερμική επεξεργασία των μετάλλων μπορεί να αλλάξουν στα εμπορικά σήματα του ισοδύναμου επιπέδου χωρίς παρατήρηση του πελάτη λόγω της συστατικής διαθεσιμότητας. |
