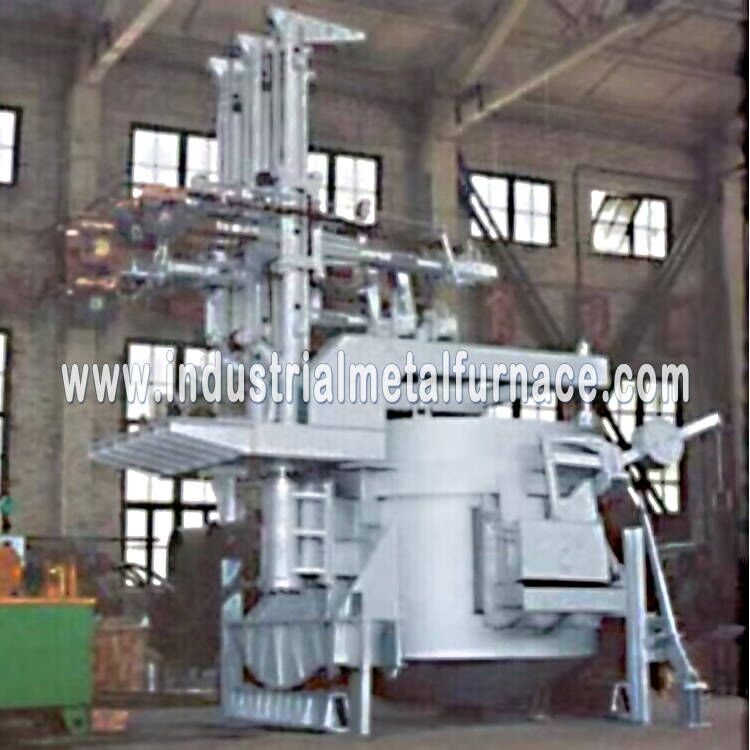

2000kg λειώνοντας φούρνος φούρνων ηλεκτρικών τόξων για την άμμο πυριτίου, πολύτιμο μέταλλο
1. Επισκόπηση
Ο φούρνος ηλεκτρικών τόξων υιοθετεί τη συνηθισμένη δύναμη, τοπ φόρτωση με το ξεβίδωμα της κάλυψης φούρνων, και
τρύπημα του καναλιού για να τρυπήσει το χάλυβα. Η δομή υιοθετεί την ημι-υδραυλική και κάλυψη φούρνων ξεβιδώνοντας τον τύπο.
Το σχεδιάγραμμα κοίλωμα-τύπων μπορεί να μειώσει τις απαιτήσεις για το ύψος του κτηρίου εργοστασίων.
2. Κύρια χαρακτηριστικά γνωρίσματα του φούρνου ηλεκτρικών τόξων
Αυτός ο φούρνος ηλεκτρικών τόξων για τη χαλυβουργία υιοθετεί τη βασική επένδυση φούρνων ή την όξινη επένδυση φούρνων για τα οξείδια οσμηρών,
εμπλουτισμός πολύτιμων μετάλλων και άλλες ποικιλίες.
Αυτός ο εξοπλισμός φούρνων ηλεκτρικών τόξων έχει τα ακόλουθα κύρια χαρακτηριστικά γνωρίσματα:
▲Ο εξοπλισμός φούρνων ηλεκτρικών τόξων τίθεται με το ξεβίδωμα της κάλυψης φούρνων, τοπ-φόρτωση, ημι-υδραυλικός μηχανισμός,
τρυπώντας μέσω της τρυπώντας υδατόπτωσης, και της εγκατάστασης στο κοίλωμα.
▲Χρησιμοποίηση του αγώγιμου διαγώνιου βραχίονα τύπων σωλήνων χαλκού.
▲Water-cooled καλώδια διατομής χρήσης μεγάλα.
▲Υιοθετήστε την ακέραια δομή κοχυλιών φούρνων.
▲Το κατώτατο σημείο του φούρνου ηλεκτρικών τόξων υιοθετεί μια dish-shaped δομή, η οποία βελτιώνει την αξιοπιστία του εξοπλισμού
και παρατείνει τη ζωή υπηρεσιών.
▲Η περιστροφή κάλυψης φούρνων υιοθετεί τη μεγάλη τεχνολογία περιστροφικών πλακών, η οποία μειώνει τη μετατόπιση
το water-cooled καλώδιο, μειώνει τη σύνθετη αντίσταση, μειώνει την ηλεκτρική απώλεια, μειώνει την κατανάλωση ισχύος, και
μειώνει την κατειλημμένη περιοχή.
▲Ο πιό προηγμένος ρυθμιστής ηλεκτροδίων PLC χρησιμοποιείται για να εξασφαλίσει την ακρίβεια και την αξιοπιστία του ηλεκτροδίου
σύστημα στο μέγιστο βαθμό.
▲Το ανυψωτικό κύκλωμα ηλεκτροδίων είναι εξοπλισμένο για να αποτρέψει το ηλεκτρόδιο από το σπάσιμο και να εξασφαλίσει την αποδοτική λειτουργία
από το φούρνο.
▲Η μέθοδος κανονισμού τάσης του μετασχηματιστή είναι no-load ηλεκτρικός κανονισμός τάσης.
▲Δευτεροβάθμιο τύλιγμα: Συμπίεση του σώματος μετασχηματιστών: Η συμπίεση σπειρών υιοθετεί τον ειδικό κύλινδρο πετρελαίου άνοιξη
τα καρφιά πίεσης, όλες οι σπείρες συγκεντρώνονται συνολικά και vacuum-dried.
▲Ο μετασχηματιστής μπορεί να υπερφορτωθεί από 20% για πολύ καιρό, και έχει την ικανοποιητική μηχανική δύναμη για να εξασφαλίσει αυτήν
μπορεί να αντισταθεί τις συχνές επιδράσεις βραχυκυκλώματος.
▲Ο μετασχηματιστής είναι αναγκασμένης μεθόδου υδρόψυξης κυκλοφορίας πετρελαίου (OFWF), υιοθετώντας μια χωρίς προβλήματα αναγκασμένη κυκλοφορία πετρελαίου
δοχείο ψύξης νερού.
▲Τα υλικά πυρήνων μετασχηματιστών αποτελούνται από τα υψηλής ποιότητας προϊόντα.
▲Το πετρέλαιο μετασχηματιστών υιοθετεί το πετρέλαιο 25#.
▲Ο μετασχηματιστής είναι εξοπλισμένος με το βαρύ αέριο, το ελαφρύ αέριο, και τις λειτουργίες προστασίας πίεσης releaser, και το -φορτίο
ο διακόπτης είναι εξοπλισμένος με τις βαριές λειτουργίες προστασίας αερίου.
4. Κύριες τεχνικές παράμετροι
| Αριθ. |
Στοιχείο |
Μονάδα |
Αξία |
Παρατήρηση |
| 1 |
Εκτιμημένη ικανότητα φούρνων ηλεκτρικών τόξων |
Τ |
2 |
|
| 2 |
Διάμετρος της Shell |
χιλ. |
Φ2200 |
Τρύπημα της υδατόπτωσης |
| 3 |
Ύψος ανύψωσης της κάλυψης φούρνων |
χιλ. |
200 |
|
| Η κάλυψη φούρνων ξεβιδώνει τη γωνία |
° |
~83 |
|
| Ανελκυστήρας και περιστροφή κάλυψης φούρνων |
|
|
Υδραυλική οδήγηση |
| 4 |
Από γραφίτη διάμετρος ηλεκτροδίων |
χιλ. |
200 |
|
| Κεντρική διάμετρος πόλων ηλεκτροδίων |
χιλ. |
620 |
|
| Κτύπημα ανύψωσης ηλεκτροδίων |
χιλ. |
1100 |
|
| Ανώτατη ταχύτητα ηλεκτροδίων up/down |
m/min |
3/2.5 |
|
| μέθοδος ελέγχου |
|
|
Κίνηση γρανάζι-ραφιών |
| Μορφή βραχιόνων ηλεκτροδίων |
|
|
Αγώγιμος διαγώνιος βραχίονας τύπων σωλήνων χαλκού |
| 5 |
Τρύπημα της γωνίας |
° |
45 |
μέγιστος |
| Κλίση σκουριάς |
° |
15 |
μέγιστος |
| 6 |
Ηλεκτρική εκτιμημένη μετασχηματιστής ικανότητα φούρνων |
KVA |
1250 |
Μπορέστε να υπερφορτωθείτε από 20% |
| αρχική τάση |
KV |
10/6.3 |
|
| Καμία πίεση διακοπών |
Β |
210-104 |
5- ηλεκτρικός κανονισμός τάσης μη-διέγερσης επιπέδων |
| δευτεροβάθμιο ρεύμα |
Α |
4000 |
|
| Δροσίζοντας μορφή μετασχηματιστών |
|
|
Ισχυρή υδρόψυξη κυκλοφορίας πετρελαίου |
| |
|
|
|
| 7 |
πίεση εργασίας υδραυλικών συστημάτων |
MPA |
6 |
|
| λειτουργώντας μέσο |
|
|
Wear-resistant υδραυλικό πετρέλαιο |
| 8 |
δροσίζοντας υδάτινο σύστημα |
|
|
Βιομηχανικό νερό (συμπεριλαμβανομένου του δροσίζοντας νερού μετασχηματιστών) |
| Πίεση κολπίσκων |
MPA |
>0.3 |
|
| Θερμοκρασία ύδατος κολπίσκων |
℃ |
≤32 |
|
| θερμοκρασία ύδατος |
℃ |
<50 |
|
| Κατανάλωση δροσίζοντας νερού |
m3/h |
~20 |
|
EAF-1.5T πεδίο ανεφοδιασμού φούρνων ηλεκτρικών τόξων
| Αριθ. |
Στοιχείο |
Περιεχόμενο και πεδίο |
Q'ty |
| 1 |
Μηχανικό μέρος |
|
|
| 1.1 |
Σώμα φούρνων (φ2200) |
Κοχύλι φούρνων, που τρυπά την υδατόπτωση, το μηχανισμό πορτών φούρνων, κ.λπ. |
1 σύνολο |
| 1.2 |
Water-cooled δαχτυλίδι κάλυψης φούρνων |
Water-cooled δαχτυλίδι φούρνων, κ.λπ. |
1 σύνολο |
| 1.3 |
Ανυψωτικός μηχανισμός ηλεκτροδίων |
Τρία σύνολα στηλών, συσκευής ροδών οδηγών και μονώνοντας μερών, εργαλείο-ράφι-μειωτής |
1 σύνολο |
| 1.4 |
Ανύψωση κάλυψης και
περιστροφικός μηχανισμός
|
Περιστρεφόμενο πλαίσιο κάλυψης φούρνων, περιστρεφόμενος μηχανισμός κάλυψης φούρνων, ανυψωτικός μηχανισμός κάλυψης φούρνων |
1 σύνολο |
| Περιστροφική γυρίζοντας συμπεριφορά κάλυψης φούρνων |
1 σύνολο |
| 1.5 |
Γέρνοντας μηχανισμός φούρνων |
Γέρνοντας λίκνο, οριζόντια υποστήριξη, γέρνοντας πλατφόρμα, περιστροφή κάλυψης φούρνων και ξεβίδωμα της υποστήριξης |
1 σύνολο |
| 1.6 |
Σύστημα ψύξης |
Διανομείς νερού, επιστροφής δεξαμενή, βαλβίδες σωληνώσεων και σχετικά όργανα |
1 σύνολο |
| 2 |
Υψηλής τάσης μέρος |
|
|
| 2.1 |
Αγώγιμος διαγώνιος βραχίονας |
Αγώγιμος αγώγιμος διαγώνιος βραχίονας τύπων σωλήνων χαλκού 3 κομμάτια, σφιγκτήρες, που κρατούν τα δαχτυλίδια, κ.λπ. |
1 σύνολο |
| 2.2 |
Σύντομο σύστημα δικτύων |
Εύκαμπτοι αποζημιωτές, αγώγιμοι σωλήνες χαλκού, ενώσεις καλωδίων, υποστηρίγματα και σύνδεσμοι, μονώνοντας μέρη, κ.λπ. |
1 σύνολο |
| |
|
Τρέχων μετασχηματιστής |
3 PC |
| 2.3 |
Water-cooled καλώδιο |
Μεγάλο water-cooled καλώδιο διατομής |
1 σύνολο |
| 3 |
Υδραυλικό σύστημα |
|
|
| 3.1 |
Υδραυλικός σταθμός |
Η δεξαμενή πετρελαίου, φίλτρο υψηλού πετρελαίου, ενσωμάτωσε το φραγμό βαλβίδων, δροσίζοντας συσκευή, συσσωρευτής |
1 σύνολο |
| 3.2 |
υδραυλικός κύλινδρος |
γέρνοντας κύλινδρος |
1 |
| Κύλινδρος στερέωσης ηλεκτροδίων |
3 |
| Κάλυψη φούρνων που ανυψώνει τον περιστροφικό κύλινδρο |
1 |
| 4 |
Ηλεκτρικά μέρη |
|
|
| 4.1 |
Μετασχηματιστής φούρνων |
Hssp-1250KVA, εξαρτήματα μετασχηματιστών και δοχείο ψύξης λάδι-νερού |
1 σύνολο |
| 4.2 |
υψηλό σύστημα |
10KV (6KV) κενό γραφείο διακοπτών |
1 σύνολο |
| 4.3 |
Χαμηλής τάσης ηλεκτρικό ίδρυμα ελέγχου και αυτόματο σύστημα ελέγχου |
Χαμηλής τάσης γραφείο δύναμης, ηλεκτρικό γραφείο ελέγχου, κύριοι πίνακας λειτουργίας PLC και κιβώτιο λειτουργίας τομέων |
1 σύνολο |
