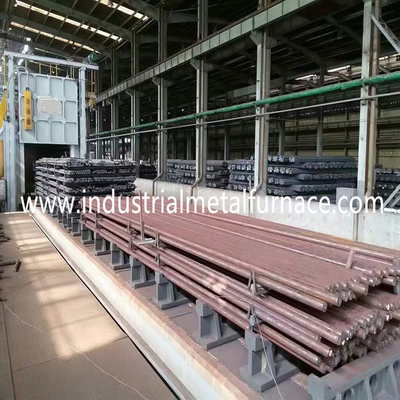

Ηλεκτρικός φούρνος θερμικής επεξεργασίας τύπων καροτσακιών αντίστασης τύπων πυρίμαχου τούβλου για τους σωλήνες

1. Εφαρμογή φούρνων

Ο ηλεκτρικός φούρνος τύπων καροτσακιών αντίστασης χρησιμοποιείται κυρίως για οι σωλήνες χάλυβα.

Ο φούρνος δαπέδων τζακιού βαγονέτων αποτελείται κυρίως από το κοχύλι φούρνων, την επένδυση, την πόρτα φούρνων, τον ανυψωτικό μηχανισμό πορτών φούρνων και το μηχανισμό συμπίεσης πορτών, βαγονέτο, μηχανισμός έλξης βαγονέτων, που σφραγίζει μεταξύ του σώματος φούρνων και του βαγονέτου, του στοιχείου θέρμανσης και της σταθερής συσκευής, και του συστήματος ελέγχου θερμοκρασίας.

2. Τεχνική προδιαγραφή

2.1 εκτιμημένη δύναμη: 530KW+5% (1-100%) διευθετήσιμο

2.2 παροχή ηλεκτρικού ρεύματος: 480V, 3P, 60Hz

2.3 εκτιμημένη θερμοκρασία: 1050℃ (κανονική θερμοκρασία εργασίας: 850-1000℃)

2.4 ταχύτητα ανόδου θερμοκρασίας φούρνων μη-φορτίων: ≤2 ώρες σε 850℃

2.5 ζώνη ελέγχου: πρόσθετη σε τρία σημεία μέτρηση θερμοκρασίας 6 zones+ για την καταγραφή θερμοκρασίας. Και εξοπλισμένος με 3 διοχετεύουν το όργανο καταγραφής οθόνης αφής χρώματος 7 ίντσας ή ένα όργανο καταγραφής εγγράφου 3 καναλιών για τη σε πραγματικό χρόνο εκτύπωση και την καταγραφή.

2.6 αποτελεσματικό μέγεθος εργασίας: 12000×1800×1000mm (L×W×H)

2.7 σύνδεση στοιχείων θέρμανσης: Υ

2.8 ομοιομορφία θερμοκρασίας: ±10℃

2.9 ακρίβεια μέτρησης θερμοκρασίας: ±1℃

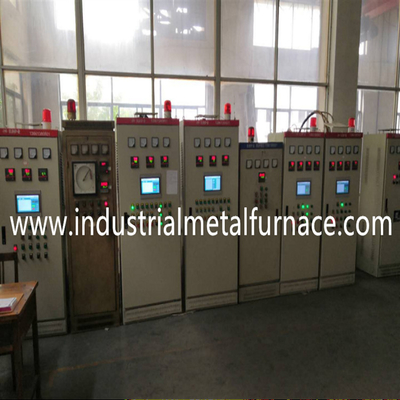

2.10 μέθοδος ελέγχου θερμοκρασίας: SCR, ρυθμιστής PID Ελεγκτής θερμοκρασίας Shimaden με 485 διεπαφή επικοινωνίας, οθόνη αφής 10,1 ίντσας. Η οθόνη αφής μπορεί να καταγράψει τα ιστορικά στοιχεία για περισσότερο από 1 έτος, να αποθηκεύσουν περισσότερες από 10 διαδικασίες και άλλες λειτουργίες, με το συναγερμό πέρα-θερμοκρασίας.

2.11 άνοδος θερμοκρασίας επιφάνειας φούρνων: <45℃

2.12 στοιχείο θέρμανσης: 0Cr21AL6Nb (λουρίδα)

2.13 πιάτο προσώπου βαγονέτων: ZG30Cr24Ni7SiN ανθεκτικός στη θερμότητα χάλυβας, πάχος 30mm

2.14 μέθοδος φόρτωσης: Προϊόν που φορτώνονται στο βαγονέτο, και έπειτα κινήσεις βαγονέτων στο φούρνο

2.15 επένδυση φούρνων: Υψηλής θερμοκρασίας δομή τεκτονικών πυρίμαχου τούβλου

2.16 ικανότητα φόρτωσης: 5 τόνος ανά batch

2.17 κολπίσκος αερίου: Υπάρχουν τρεις έξοδοι αερίου σωλήνων ανοξείδωτου DN100 στην κορυφή του φούρνου. Είναι απλό και κατάλληλο να ανοιχτεί με το χέρι και να κλειθεί στο χαμηλότερο μέρος της πλευράς του σώματος φούρνων.

2.18 προστατευτικοί κολπίσκοι αερίου: Λόγω του μακριού σώματος φούρνων, τέσσερις σωλήνες κολπίσκων αερίου DN25 τακτοποιούνται ομοιόμορφα στο χαμηλότερο μέρος της πλευράς φούρνων και αθροίζονται στον κύριο σωλήνα κολπίσκων αερίου DN40. Κάθε σωλήνας υπο--κολπίσκων αερίου και ο σωλήνας κολπίσκων κεντρικών αγωγών αερίου έχουν τις χειρωνακτικές βαλβίδες για να ελέγξουν το ποσοστό ροής.
