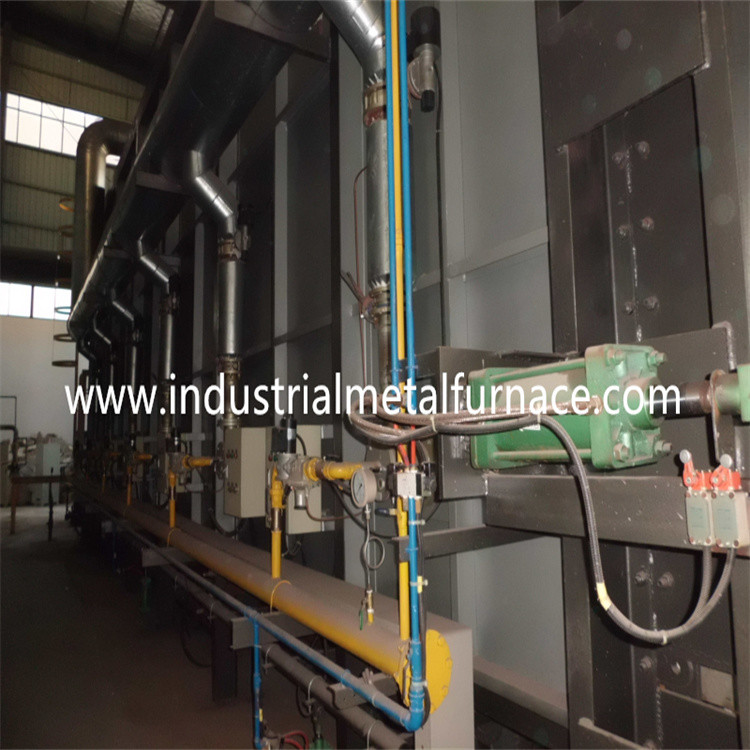

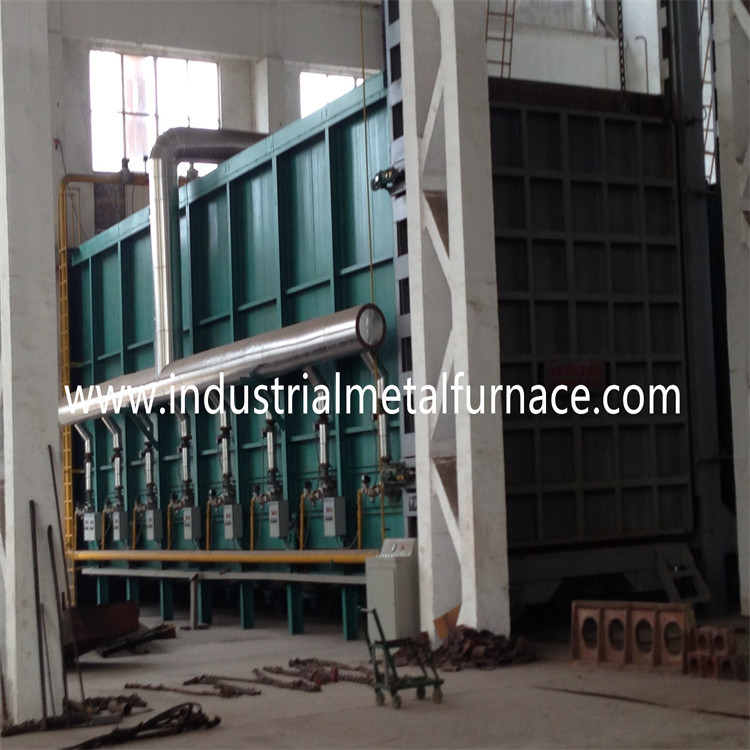

Ενέργεια - πυρίμαχος κατώτατος τύπος αυτοκινήτων φούρνων θερμικής επεξεργασίας φυσικού αερίου ινών αποταμίευσης

1. Εισαγωγή
Ο κατώτατος φούρνος αυτοκινήτων φυσικού αερίου χρησιμοποιείται κυρίως για την απόσβεση, την ανόπτηση, τη γήρανση και τη θερμική επεξεργασία των διάφορων μηχανικών μερών όπως το ψήσιμο κοχυλιών, το υψηλό χρώμιο, οι υψηλές ρίψεις χάλυβα μαγγάνιου, ο όλκιμος σίδηρος, οι ρόλοι, οι σφαίρες χάλυβα, ο χάλυβας 45, το ανοξείδωτο, κ.λπ.

Η απαίτηση και η κατανάλωση του φυσικού αερίου:

δηλητηριάζει με αέρια τη θερμαντική αξία: 8600kcal/m3

Πίεση αερίου πριν από το φούρνο: 0.02-0.07Mpa

Κατανάλωση αερίου καυστήρων: 15m3/h

Συνολική απαίτηση γραμμών σωλήνων αερίου: 18m3/h

Κατανάλωση αέρα: 234m3/h

Ποσότητα και πρότυπο του καυστήρα: 2pcs, AGS65HB, 90kw/h

2. Διαμόρφωση του ηλεκτρικού συστήματος ελέγχου

Σημειώσεις: Την ανωτέρω διαμόρφωση μπορεί να αλλάξουν στα εμπορικά σήματα του ισοδύναμου επιπέδου χωρίς παρατήρηση του πελάτη λόγω της συστατικής διαθεσιμότητας.


3. Εφαρμόσιμεςσυνθήκεςεργασίαςτουφούρνουφυσικούαερίου

3.1 το ύψος δεν θα υπερβεί 1000 μέτρα.

3.2 η περιβαλλοντική θερμοκρασία είναι στη σειρά 5-40 ℃.

3.3 η μηνιαία μέση σχετική υγρασία στην περιοχή χρήσης δεν θα είναι μεγαλύτερη από 90%.

3.4 δεν υπάρχει κανένα αγώγιμη σκόνη, εκρηκτικό αέριο και διαβρωτικό αέριο που μπορούν σοβαρά να βλάψουν το μέταλλο και τη μόνωση γύρω.

3.5 δεν υπάρχει καμία προφανείς δόνηση και αναταραχή.

4. πρότυπα σχεδίου φούρνων που αναφέρονται

4.1 οι «τεχνικές διοικητικές αρχές για την ορθολογική χρήση της θερμότητας στις επιχειρήσεις» που ορίζονται σε GB/T3486-93 πρέπει να βελτιστοποιηθούν λογικά και μείωσαν τις απώλειες θερμότητας.

4.2 πρότυπα GB50211-2004 για την κατασκευή και την αποδοχή της βιομηχανικής εφαρμοσμένης μηχανικής τεκτονικών φούρνων.

4.3 GBJ87-85 «πρότυπα θορύβου για όλα τα είδη θέσεων στα εργοστάσια».

4.4 η περιβαλλοντική απαλλαγή ρύπανσης φθάνει στα πρότυπα GB3095-1996.

4.5 η θερμοκρασία της αποτελεσματικής ζώνης θέρμανσης του φούρνου μετριέται από GB/T9452-2003, και την ομοιομορφία is±10℃ θερμοκρασίας.

4.6 το επίπεδο κατανάλωσης ενέργειας είναι μέχρι το επίπεδο ZBJG1004-87 του ειδικού φούρνου που ορίζεται στα πρότυπα της ταξινόμησης κατανάλωσης ενέργειας φούρνων θερμικής επεξεργασίας.

4.7 εφαρμόστε τα κύρια υλικά πρότυπα του σώματος φούρνων: ανθεκτικός στη θερμότητα χάλυβας (GB/T8492-87), ανθεκτικό στη θερμότητα πιάτο χάλυβα (GB4238-92), πυρίμαχο τούβλο αργίλου (YB/T5106-1993), άμορφη πυρίμαχη ύλη (GB4513-84), πυρίμαχος και υψηλός πυρίμαχος χυτεύσιμος αλουμίνας αργίλου (YB/T5083-1997)

4.8 βασικές μορφές GB985-86 και διαστάσεις των χειρωνακτικών ενώσεων συγκόλλησης τόξων.

4.9 γενική προδιαγραφή JB/ZQ4000.3-86 για τις συγκολλήσεις.

4.10 γενικές τεχνικές απαιτήσεις GB/T5000.9-1998 για τα μέρη επεξεργασίας τσιπ

4.11 GB/T1804-1992 «ανοχή της μορφής και της θέσης, γενική ανοχή, γραμμική διάσταση».

4.12 GB1801-79 «ανοχή και κατάλληλο μέγεθος στην τρύπα 500mm, τη ζώνη ανοχής άξονων και τη συνεργασία»

4.13 το βασικό μέγεθος GB/T1801-1999 στην προτεραιότητα 500mm χρησιμοποιείται για να ταιριάξει με την ακραία εκκαθάριση και να περιορίσει την παρέμβαση.

4.14 GB8923-1998 «βαθμός διάβρωσης και derusting βαθμός επιφάνειας χάλυβα πρίν χρωματίζει»

4.15 σύμβολο GB/T1182-96 και τα πρότυπά του

4.16 γενικοί τεχνικοί όροι JB/T13384-21992 για

4.17 κώδικας GBJ55-1983 για το σχέδιο των ηλεκτρικών εγκαταστάσεων για τις βιομηχανικές και αστικές εγκαταστάσεις.

4.18 GB420-1984 «ηλεκτρικό μέρος 1 εξοπλισμού ελέγχου χαμηλής τάσης ηλεκτρικός εξοπλισμός ελέγχου συσκευών ηλεκτρικός».
