1. Γενική εισαγωγή

Ο ιονικός φούρνος εναζώτωσης πλάσματος χρησιμοποιείται κυρίως για την ιονική εναζώτωση, ιονική nitrocarburizing (μαλακή εναζώτωση) χημική θερμική επεξεργασία πλάσματος των μηχανικών μερών για να τροποποιήσει την επιφάνεια των μηχανικών μερών και να λάβει τις απαραίτητες μηχανικές και φυσικοχημικές ιδιότητες.

Βασικές παράμετροι:

2.Equipment διαμόρφωση

3.Standard διαμόρφωση του εξοπλισμού

Το πλήρες σύνολο βιομηχανικού φούρνου εναζώτωσης αερίου αποτελείται από την ιονική παροχή ηλεκτρικού ρεύματος, το αυτόματο σύστημα ελέγχου, το κενό σώμα φούρνων, το κενό σύστημα αποκτήσεων, τη μέτρηση θερμοκρασίας και το σύστημα ελέγχου και το σύστημα εφοδιασμού υγραερίου.

3.1 κενό σώμα φούρνων

3.1.1 κενό σώμα φούρνων

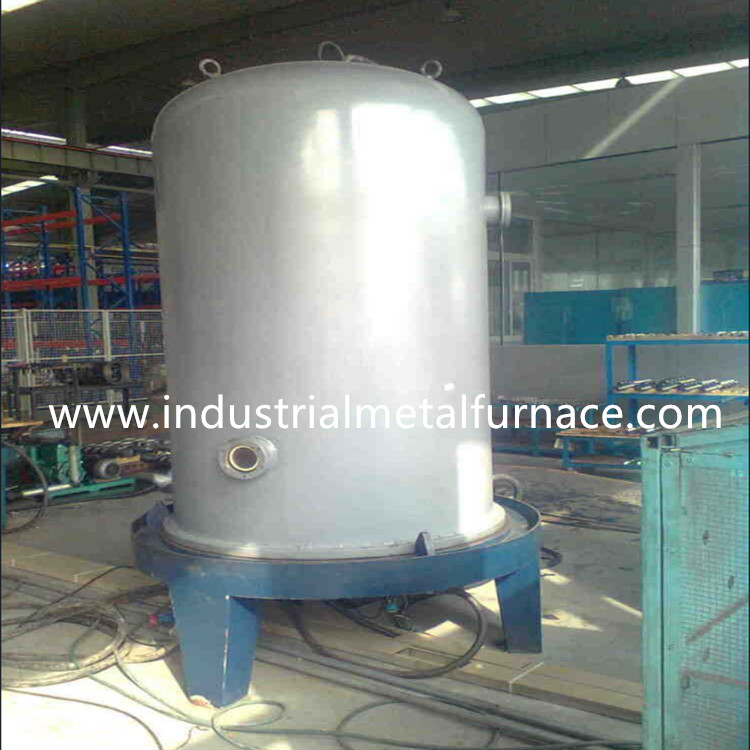

Το κενό σώμα φούρνων εναζώτωσης αερίου υιοθετεί τη δομή τύπων κουδουνιών, και το σώμα φούρνων αποτελείται από την κάλυψη κουδουνιών και τη βάση φούρνων. Η κατασκευή του σώματος φούρνων θα πραγματοποιηθεί στην ακριβή συμφωνία με τη διαδικασία συγκόλλησης για να εξασφαλίσει ότι όλες οι επιφάνειες σφράγισης δεν είναι παραμορφωμένες και εξασφαλίζουν τις κενές απαιτήσεις σφράγισης για πολύ καιρό.

3.1.2 κάθοδος

Αυτό είναι το περισσότερο σημαντικό μέρος του σώματος φούρνων θερμικής επεξεργασίας εναζώτωσης, από το οποίο η παροχή ηλεκτρικού ρεύματος φούρνων εναζώτωσης αερίου παρέχει τον υλικό δίσκο (δίσκος καθόδων) για την εναζώτωση το κομμάτι προς κατεργασία. Λαμβάνοντας υπόψη την ιδιαιτερότητα της κενής απαλλαγής κάτω από την υψηλή τάση, η δομή καθόδων συσχετίζεται άμεσα με εάν η λειτουργία εναζώτωσης μπορεί να διενεργηθεί. Η διαμήκης προστασία εκκαθάρισης που υιοθετείται από μας έχει τα πλεονεκτήματα της απλής συνέλευσης και της αξιόπιστης λειτουργίας.

2.1.3 μέτρηση θερμοκρασίας

Το θερμοηλεκτρικό ζεύγος χρησιμοποιείται για τη μέτρηση θερμοκρασίας του κενού σώματος φούρνων θερμικής επεξεργασίας. Προκειμένου να εξασφαλιστεί η ακρίβεια της μέτρησης θερμοκρασίας των κομματιών προς κατεργασία, η μέθοδος μιμούμενης μέτρησης θερμοκρασίας υιοθετείται, η οποία έχει μια καλή επίδραση στα προϊόντα μαζικής εναζώτωσης.

3.1.4 κενή μέτρηση

Η κενή μέτρηση υιοθετεί το χωρητικό κενό μετρητή ταινιών, ο οποίος είναι ακριβής και επηρεασθείς από τη σύνθεση αερίου.

3.1.5 κενή αντλία

2 σύνολα περιστροφικών vane 2X-30 κενών αντλιών χρησιμοποιούνται.

3.1.6 αέριο εναζώτωσης

Η υγρή αμμωνία χρησιμοποιείται συνήθως ως λειτουργώντας αέριο εναζώτωσης, και ο χρήστης θα προετοιμάσει την υγρή αμμωνία. Η πίεση αμμωνίας που μειώνει τη βαλβίδα παρέχεται από την επιχείρησή μας. Κατά τη διάρκεια της μαλακής εναζώτωσης, ο χρήστης θα προετοιμάσει επίσης το διοξείδιο του άνθρακα και την πίεση που μειώνουν τη βαλβίδα. Το λειτουργώντας αέριο ελαττώνεται την πίεση γενικά σε 0.1-0.15Mpa.

3.2 παροχή ηλεκτρικού ρεύματος

Η παροχή ηλεκτρικού ρεύματος του ιονικού φούρνου εναζώτωσης πλάσματος περιλαμβάνει το μετασχηματιστή διορθωτών, thyristor το κύκλωμα διορθωτών, το κύκλωμα παραγωγής σφυγμού και το κύκλωμα ελέγχου.

Η thyristor (SCR) ενότητα του κυκλώματος διορθωτών είναι ιαπωνικού εμπορικού σήματος SanRex.

Η γρήγορη ενότητα διόδων αποκατάστασης (VD) του κυκλώματος προστασίας είναι γερμανικού εμπορικού σήματος IXYS.

Η ενότητα IGBT του κυκλώματος παραγωγής σφυγμού επιλέγεται από το εμπορικό σήμα της Mitsubishi.

Ο ειδικός μετασχηματιστής διορθωτών, ο ειδικοί αντιδραστήρας λείανσης και το πηνίο είναι ποιοτικού εσωτερικού εμπορικού σήματος.

Η παροχή ηλεκτρικού ρεύματος υιοθετεί το σταθεροποιημένο κύκλωμα για τον έλεγχο δράσης, το κύκλωμα είναι απλό, και η αξιοπιστία βελτιώνεται πολύ. Στα κουμπιά λειτουργίας παρέχεται η αμοιβαία προστασία, έτσι ώστε ο εξοπλισμός δεν θα βλαφθεί ακόμα κι αν ο χειριστής misoperates. Το κύκλωμα προστασίας σχεδιάζεται ειδικά για να προστατεύσει αυτόματα τον εξοπλισμό και τα μέρη στο φούρνο ακόμα κι αν υπάρχει ένα βραχυκύκλωμα μεταξύ της ανόδου και της καθόδου. Κατά τη λειτουργία, δεν είναι απαραίτητο να γίνει η μετατροπή εργαλείων σύμφωνα με τον όρο χτυπήματος τόξων στο φούρνο, ώστε να αποφευχθεί το ελάττωμα που προκαλείται από το ανθρώπινο λάθος κρίσης, και να μειωθεί πολύ η θέρμανση στο ηλεκτρικό γραφείο ελέγχου.

Η παροχή ηλεκτρικού ρεύματος είναι εξοπλισμένη με το συναγερμό και την προστασία για τη λανθασμένη φάση, την έλλειψη φάσης, το overtemperature και την υπερπίεση.

3.2.1 ελεγχόμενο πυρίτιο κύκλωμα διορθωτών

Το κύκλωμα παρέχει τη ΣΥΝΕΧΗ υψηλή τάση για τον εξοπλισμό. Προκειμένου να εξασφαλιστεί η ΣΥΝΕΧΗΣ παραγωγή, thyristor η διπλή phase-shifting ώθηση σφυγμού υιοθετείται. Το phase-shifting κύκλωμα ώθησης έχει τα πλεονεκτήματα του απλού κυκλώματος, της καλής phase-shifting γραμμικότητας, της ευρείας phase-shifting σειράς, της καλής αντιπαρεμβατικής εκτέλεσης και του μικρού συντελεστή κυματισμών.

3.2.2 κύκλωμα παραγωγής σφυγμού

Το κύκλωμα τεμαχίζει τη ΣΥΝΕΧΗ υψηλή τάση στους ορθογώνιους σφυγμούς και τους εισάγει στον κενό φούρνο. Η παροχή ηλεκτρικού ρεύματος σφυγμού έχει την προφανή ενέργεια - αποταμίευση, γρήγορη εξάλειψη τόξων και κανένα κάψιμο κομματιών προς κατεργασία.

3.2.3 αυτόματο σύστημα ελέγχου υπολογιστών

Το σύστημα ελέγχου έχει δύο τρόπους: χειρωνακτικός και αυτόματος. Ο πλήρης-αυτόματος τρόπος μπορεί να πραγματοποιήσει τον αυτόματο έλεγχο ολόκληρης της διαδικασίας. Οι παράμετροι διαδικασίας όπως η θερμοκρασία και η πίεση φούρνων ελέγχονται από τον υπολογιστή. Οι καμπύλες πολυβάθμιας ανόδου θερμοκρασίας εισαγωγής (πίεση) και θερμικής μόνωσης (πίεση) που αντιστοιχούν στη διαδικασία στόχων στον υπολογιστή, θέτουν τον πολυβάθμιο σχηματίζοντας τόξο έλεγχο, και οι παράμετροι διαδικασίας μπορούν να διορθωθούν σε πραγματικό - χρόνος. Κατάλληλος για τις ειδικές απαιτήσεις της ιονικής εναζώτωσης.

Η θερμοκρασία, η κενή πίεση φούρνων εναζώτωσης και άλλα στοιχεία διαδικασίας ολόκληρης της διαδικασίας αποθηκεύονται στον υπολογιστή, που υποβάλλεται σε επεξεργασία από το λογισμικό γραφικής παράστασης, που επιδεικνύεται στη οθόνη υπολογιστή υπό μορφή καμπύλης γραφικής παράστασης χρώματος, και μπορούν να τυπωθούν και να σωθούν. Η ιστορική καμπύλη διαδικασίας μπορεί να αντιμετωπισθεί με τη χρησιμοποίηση του μεγάλου σκληρού δίσκου αποθήκευσης του υπολογιστή. Για το χαρακτηριστικό κομμάτι προς κατεργασία και χρέωση, η θερμοκρασία, η καμπύλη πίεσης και άλλες παράμετροι μπορούν να σωθούν στον υπολογιστή με το διευκρινισμένο όνομα, και η ίδια διαδικασία μπορεί να υιοθετηθεί άμεσα για το ίδιο ή παρόμοιο κομμάτι προς κατεργασία.

Σε αυτήν την διεπαφή, μπορείτε να ρωτήσετε την καμπύλη θερμοκρασίας πίεσης που καταγράφεται στην ιστορία, συμπεριλαμβανομένης της καμπύλης στόχων και της πραγματικής καμπύλης. Η κόκκινη στερεά γραμμή σε αυτήν την εικόνα είναι η πραγματική καμπύλη θερμοκρασίας που καταγράφεται, και η μπλε στερεά γραμμή είναι η πραγματική καμπύλη πίεσης που καταγράφεται.

4.Installation όροι

4.1 ελάχιστη περιοχή περιοχών που απαιτείται για τον εξοπλισμό: τσιμεντένιο πάτωμα 4m×6m

4.2 περιβαλλοντική θερμοκρασία: 0 ℃ - 45 ℃

4.3 σχετική υγρασία: < 85="">

4.4 δροσίζοντας νερό: πίεση 0.10-0.3Mpa, ροή ≥ 3m3/h, θερμοκρασία νερού δωματίου. Εάν ο πύργος δροσίζοντας νερού χρησιμοποιείται, η ροή του νερού πρέπει να είναι ≥ 6m3.

4.5 μέγιστη δύναμη του εξοπλισμού: 160kW (3P AC380V±15%)
