Wondery κενός θερμικής επεξεργασίας αερίου εναζώτωσης φούρνων φούρνος εναζώτωσης πλάσματος ιονικός
1. Γενική εισαγωγή
Ο ιονικός φούρνος εναζώτωσης πλάσματος χρησιμοποιείται κυρίως για την ιονική εναζώτωση, ιονική nitrocarburizing (μαλακή εναζώτωση) χημική θερμική επεξεργασία πλάσματος των μηχανικών μερών για να τροποποιήσει την επιφάνεια των μηχανικών μερών και να λάβει τις απαραίτητες μηχανικές και φυσικοχημικές ιδιότητες. Το πλήρες σύνολο εξοπλισμού αποτελείται από την ιονική παροχή ηλεκτρικού ρεύματος, το αυτόματο σύστημα ελέγχου, το κενό σώμα φούρνων, το κενό σύστημα αποκτήσεων, τη μέτρηση θερμοκρασίας και το σύστημα ελέγχου και το σύστημα εφοδιασμού υγραερίου.
2. Κύριες τεχνικές παράμετροι του ιονικού εξοπλισμού εναζώτωσης σφυγμού wdlc-150AZ
|
2.1 τάση παραγωγής: 0-900v συνεχώς διευθετήσιμος
2.2 μέγιστο μέσο ρεύμα παραγωγής: 150A
2.3 μέγιστο ρεύμα σφυγμού: 300A
2.4 συχνότητα σφυγμού: 1000Hz
2.5 μέγεθος εργασίας: φ1600×1200mm
2.6 λειτουργούσα θερμοκρασία: ≤ 650 ℃
2.7 εκτιμημένο φορτίο: 3000kg
2.8 κενό ορίου: ≤ 6.67pa
2.9 ποσοστό ανόδου πίεσης: ≤ 0.13pa/min
2.10 κενός χρόνος άντλησης σε 20Pa: ≤ 30min
2.11 σχηματίστε τόξο το χρόνο εξάλειψης: ≤ 15 μ s
2.12 ακρίβεια ελέγχου θερμοκρασίας: ± 1 ℃
2.13 ακρίβεια ελέγχου πίεσης: ± 1 PA
2.14 αυτόματος έλεγχος διεργασίας.
|
3. Χαρακτηριστικά γνωρίσματα εξοπλισμού
Η επιχείρησή μας έχει συσσωρεύσει πολλή εμπειρία στον ιονικό εξοπλισμό και την τεχνολογία εναζώτωσης, που εστιάζουν στην αξιοπιστία, τη σταθερότητα και την καινοτομία του εξοπλισμού. Ο εξοπλισμός έχει κυρίως τα ακόλουθα τεχνικά χαρακτηριστικά γνωρίσματα:
3.1 το κενό σώμα φούρνων εναζώτωσης αερίου θα κατασκευαστεί στην ακριβή συμφωνία με τη διαδικασία συγκόλλησης για να εξασφαλίσει ότι όλες οι επιφάνειες σφράγισης δεν είναι παραμορφωμένες και εξασφαλίζουν τις κενές απαιτήσεις σφράγισης για πολύ καιρό.
3.2 η προστασία έκοψε το κύκλωμα έχει ως σκοπό ειδικά να προστατεύσει αυτόματα τον εξοπλισμό και τα κομμάτια προς κατεργασία στο φούρνο ακόμα κι αν υπάρχει ένα βραχυκύκλωμα μεταξύ της ανόδου και της καθόδου.
3.3 thyristor των τμημάτων του κυκλώματος παραγωγής σφυγμού της παροχής ηλεκτρικού ρεύματος όλα κυκλωμάτων, διόδων και IGBT διορθωτών υιοθετεί τις εισαγόμενες ενότητες, με το απλό κύκλωμα και την αξιόπιστη ποιότητα.
3.4 τα κουμπιά λειτουργίας προστατεύονται μεταξύ τους, έτσι ώστε ο εξοπλισμός δεν θα βλαφθεί ακόμα κι αν ο χειριστής κάνει ένα λάθος.
3.5 ο έλεγχος δράσης υιοθετεί το σταθεροποιημένο κύκλωμα, το οποίο έχει το απλό κύκλωμα και βελτιώνει πολύ την αξιοπιστία.

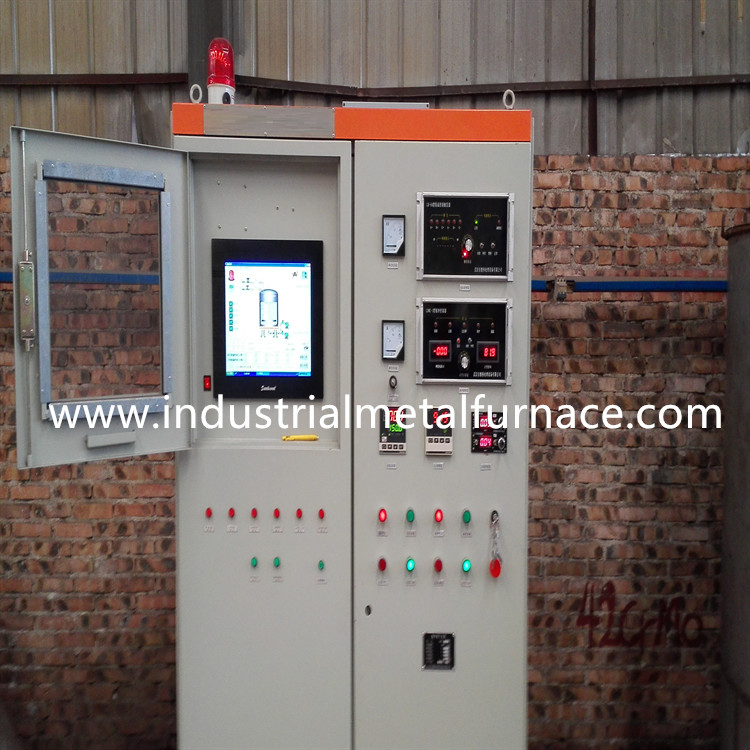

3.6 όλοι οι διαδικασίες και οι έλεγχοι εισάγονται από τον υπολογιστή και ολοκληρώνονται από το PLC για να πραγματοποιήσουν τον αυτόματο έλεγχο της διαδικασίας. Ο αυτόματος έλεγχος πραγματοποιείται από τον προγραμματίσημους ελεγκτή της Mitsubishi και HMI, και ολόκληρες η θερμοκρασία και η πίεση διαδικασίας ελέγχονται από το PLC. Οι τεχνικοί δείκτες του συστήματος είναι οι ακόλουθοι:
3.6.1. Ακρίβεια ±1℃ ελέγχου θερμοκρασίας.
3.6.2. Ακρίβεια ±1Pa ελέγχου πίεσης.
3.6.3. Ο φούρνος θερμικής επεξεργασίας εναζώτωσης χρησιμοποιεί HMI για να θέσει τις παραμέτρους διαδικασίας και να ελέγξει τη διαδικασία εναζώτωσης σε πραγματικό - χρόνος.
4. Διαμόρφωση εξοπλισμού
| Στοιχείο |
Προδιαγραφή |
Q'ty (θέστε) |
| Ιονική παροχή ηλεκτρικού ρεύματος σφυγμού |
Wdlc-150AZ |
1 |

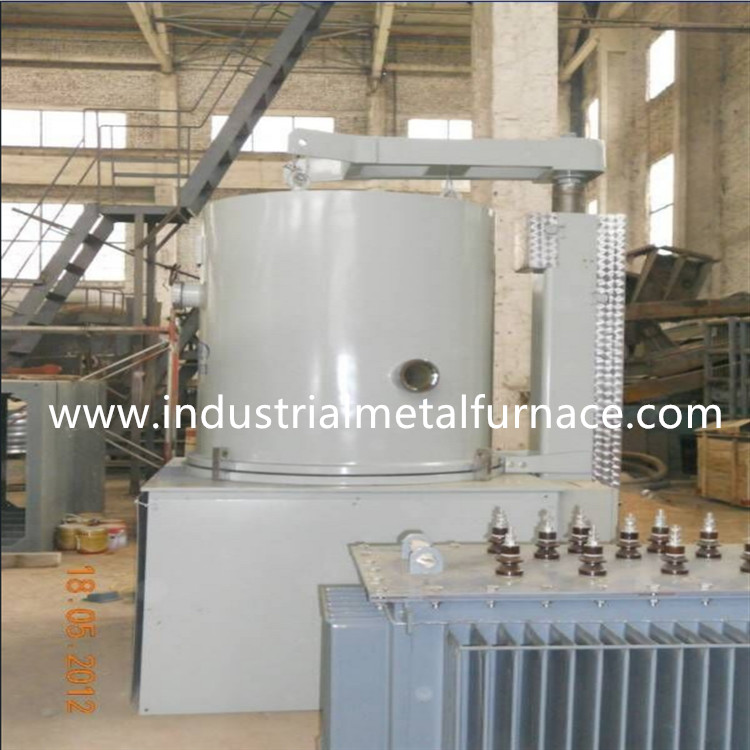

| Κενό ιονικό σώμα φούρνων εναζώτωσης |
Αποτελεσματικό μέγεθος: φ1600×1200mm (η) |
1 |
| Κενή αντλία |
2X-30 |
2 |
| Ηλεκτρική κενή βαλβίδα πεταλούδων |
Gid-65 (Ningbo) |
2 |
| Κενή βαλβίδα σωληνοειδών |
Ddc-JQ65 (Ningbo) |
2 |
| Ελεγκτής μαζικής ροής |
D07 (Πεκίνο) |
2 |
| Κενός μετρητής απόλυτης πίεσης ταινιών |
ZJ-1C CHENGDU |
1 |
| Ελεγκτής πίεσης |
Shimaden, Ιαπωνία |
1 |
| ελεγκτής θερμοκρασίας |
Shimaden, Ιαπωνία |
1 |
| Μετασχηματιστής διορθωτών |
180KVA πετρέλαιο που βυθίζεται (Wuhan) |
1 |
| PLC (προγραμματίσημος ελεγκτής) |
FX σειρά, Mitsubishi |
1 |
| Βιομηχανικός υπολογιστής ελέγχου |
15 " οθόνη αφής χρώματος |
1 |
