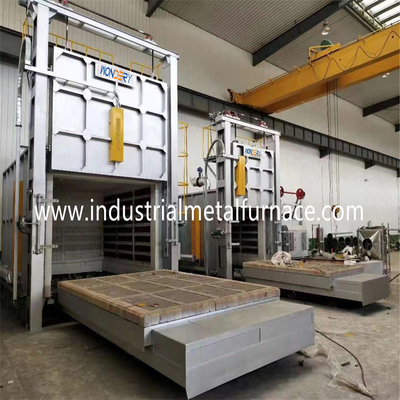

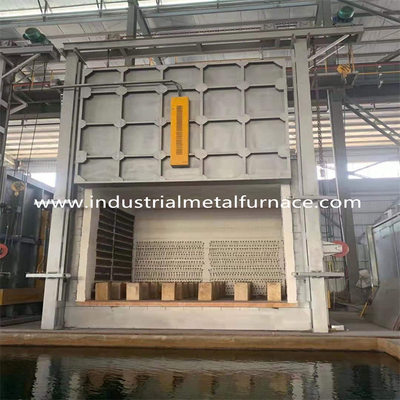

Μέσου μεγέθους ηλεκτρικοί κατώτατοι φούρνοι αυτοκινήτων καροτσακιών, επεξεργαμένος με θερμότητα φούρνος

1. Επισκόπηση

Αυτός ο ηλεκτρικός φούρνος θερμικής επεξεργασίας είναι ένας κατώτατος φούρνος αυτοκινήτων, ο οποίος χρησιμοποιείται κυρίως για την ανακούφιση πίεσης, την ανόπτηση και τη θέρμανση του μετάλλου και των μερών κραμάτων στον αέρα.

2.Applicable συνθήκες εργασίας του ηλεκτρικού φούρνου

2.1 το ύψος δεν θα υπερβεί 1000 μέτρα.

2.2 η περιβαλλοντική θερμοκρασία είναι στη σειρά 5-40 ℃.

2.3 η μηνιαία μέση σχετική υγρασία στην περιοχή χρήσης δεν θα είναι μεγαλύτερη από 90%.

2.4 δεν υπάρχει κανένα αγώγιμη σκόνη, εκρηκτικό αέριο και διαβρωτικό αέριο που μπορούν σοβαρά να βλάψουν το μέταλλο και τη μόνωση γύρω.

2.5 δεν υπάρχει καμία προφανείς δόνηση και αναταραχή.

3. Κύρια παράμετρος

3.1 εκτιμημένη δύναμη 250KW + 10%

3.2 η εκτιμημένη τάση 380V, 3 συγχρονίζει, 50Hz

3.3 εκτιμημένη θερμοκρασία 950 ℃

3,4 αριθμός ζωνών ελέγχου: 2 ζώνες

3.5 αποτελεσματικό μέγεθος 3000×1600×1400mm εργασίας (Λ, W, Χ)

3.6 μέθοδος σύνδεσης στοιχείων θέρμανσης: Υ

3.7 ομοιομορφία της θερμοκρασίας φούρνων: ≤± 10 ℃

3.8 ακρίβεια ± 2 ℃ ελέγχου θερμοκρασίας

3.9 κενή άνοδος ≤ 2.5h θερμοκρασίας φούρνων

3.10 κενή δύναμη ≤ 18% απώλειας φούρνων

3.11Temperature μορφή ελέγχου: thyristor, έλεγχος PID

3.12. κινούμενη ταχύτητα ~ 5 ~ 6m/λ. καροτσακιών

3.13. άνοδος θερμοκρασίας του εξωτερικού τοίχου ≤ 45 ℃ φούρνων

4.Structural χαρακτηριστικά γνωρίσματα

  Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων αντίστασης αποτελείται κυρίως από το κοχύλι φούρνων, την επένδυση φούρνων, τη συσκευή πορτών φούρνων, τη συσκευή καροτσακιών, τα ηλεκτρικά στοιχεία θέρμανσης και τον ηλεκτρικό έλεγχο.

4.1 το κοχύλι κατώτατων φούρνων αυτοκινήτων είναι ενωμένο στενά με το χάλυβα τμημάτων και το πιάτο χάλυβα για να διαμορφώσει μια σταθερή δομή πλαισίων.

4.2 η επένδυση, η στέγη και η πλευρά του φούρνου υιοθετούν την πλήρη δομή ινών και είναι τοποθετημένες σε στρώματα με αργιλίου τρυπημένο βελόνα κάλυμμα ινών πυριτικών αλάτων το πυρίμαχο. Αυτή η δομή όχι μόνο μειώνει το ύψος του σώματος φούρνων, μειώνει το διάστημα φούρνων, μειώνει την κατανάλωση ενέργειας, μειώνει το κόστος παραγωγής, αλλά και παρατείνει τη ζωή υπηρεσιών του ηλεκτρικού φούρνου.

4.3 η ηλεκτρική συσκευή πορτών φούρνων δαπέδων τζακιού βαγονέτων αντίστασης αποτελείται από την πόρτα φούρνων, το μηχανισμό αρθρώσεων πορτών φούρνων και την πιέζοντας συσκευή πορτών φούρνων.

  Το κοχύλι πορτών φούρνων ενώνεται στενά από το χάλυβα τμημάτων και το πιάτο χάλυβα σε ένα σταθερό πλαίσιο, το οποίο συσσωρεύεται με τις πυρίμαχες πιέζοντας ενότητες ινών. Η σφράγιση μεταξύ της πόρτας φούρνων και του τοίχου τελών της πόρτας φούρνων και το πρόσωπο μπροστινών μερών του καροτσακιού υιοθετούν τη μαλακή σφράγιση για να αποτρέψουν αποτελεσματικά την υπερχείλιση θερμού αερίου στο φούρνο.

  Η ηλεκτρική ανυψωτική συσκευή υιοθετείται για την ανύψωση της πόρτας φούρνων, η οποία αποτελείται κυρίως από το πλαίσιο πορτών φούρνων, την ανυψωτική ακτίνα πορτών φούρνων, τον ηλεκτρικό ανελκυστήρα, την τροχαλία, τον άξονα τροχαλιών και άλλα μέρη. Η ανύψωση και το χαμήλωμα της πόρτας φούρνων οδηγούνται κυρίως από τη θετική και αρνητική περιστροφή του ηλεκτρικού ανελκυστήρα. Ο ηλεκτρικός ανελκυστήρας για την ανύψωση της πόρτας φούρνων είναι επίσης εξοπλισμένος με μια συσκευή φρένων, η οποία μπορεί αποτελεσματικά να αποτρέψει τη μετατόπιση που προκαλείται από την αδράνεια της πόρτας φούρνων όταν αυξάνεται ή πέφτει.

4.4 το κοχύλι καροτσακιών διαμορφώνεται από το χάλυβα τμημάτων συγκόλλησης και χτίζεται με τα πυρίμαχα τούβλα μέσα. Τα εύκολα συγκρουσμένα μέρη και τα μεταφέροντα μέρη χτίζονται με τα βαριά πυρίμαχα τούβλα (που αναμιγνύονται με τον υψηλής θερμοκρασίας σύνδεσμο στη λάσπη κατά τη διάρκεια της τεκτονικής) για να ενισχύσουν τη δομική δύναμη της επένδυσης φούρνων. Το ταξίδι του καροτσακιού υιοθετεί τη δομή έλξης, και η διακινούμενη ρόδα οδηγείται από τον αλυσσοτροχό μετάδοσης του μειωτή για να περπατήσει στη ράγα. Η σφραγίδα καροτσακιών υιοθετεί τη μαλακή σφραγίδα μεταξύ του ειδικός-διαμορφωμένων τούβλου και του βαμβακιού ινών.

4.5 το κατώτατο πιάτο του φούρνου δαπέδων τζακιού βαγονέτων για τη θερμική επεξεργασία υιοθετεί τις ανθεκτικές στη θερμότητα ρίψεις χάλυβα CrMnN, κοινή θερμοκρασία ≤ 950 ℃. Δεν μπορεί να εξασφαλίσει καμία παραμόρφωση, οξείδωση και το ράγισμα σε λειτουργία, και να αποτρέψει το οξείδιο στο κομμάτι προς κατεργασία από την πτώση επάνω στο ηλεκτρικό στοιχείο θέρμανσης στο αυλάκι τούβλου στο καροτσάκι.

4.6 το στοιχείο θέρμανσης του ηλεκτρικού φούρνου υιοθετεί σιδήρου χρωμίου καλώδια αντίστασης αργιλίου (0Cr25Al5) τα υψηλής θερμοκρασίας ανθεκτικά, το οποίο τυλίγεται σε ένα sprial shapeand που εγκαθίσταται και στις δύο πλευρές του φούρνου και στο καροτσάκι. Το στοιχείο θέρμανσης υιοθετεί το σπειροειδή τρόπο θέρμανσης καλωδίων αντίστασης.

4.7 ηλεκτρικός έλεγχος: Ο βρόχος ελέγχου θερμοκρασίας adotps η αμφίδρομη thyristor ώθηση κανονισμού δύναμης, και ο ελεγκτής θερμοκρασίας υιοθετούν τον ελεγκτή θερμοκρασίας της Σαγκάη Guolong για να επιτύχουν το σκοπό του σταθερών ρεύματος και της ενέργειας - αποταμίευση. Το σύστημα ελέγχου θερμοκρασίας υιοθετεί τον έλεγχο δύο ζώνης. Η καμπύλη ανόδου θερμοκρασίας κάθε φούρνου σε κάθε ζώνη καταγράφεται από το όργανο καταγραφής της Σαγκάη Dahua.
