Ηλεκτρική θερμική επεξεργασία κατώτατων φούρνων αυτοκινήτων γήρανσης για τα μέρη αργιλίου 3 ζώνες

Θερμική επεξεργασία με ηλεκτρική θέρμανσηΦούρνος θερμικής επεξεργασίας για εξαρτήματα αλουμινίου

1. Εφαρμογή

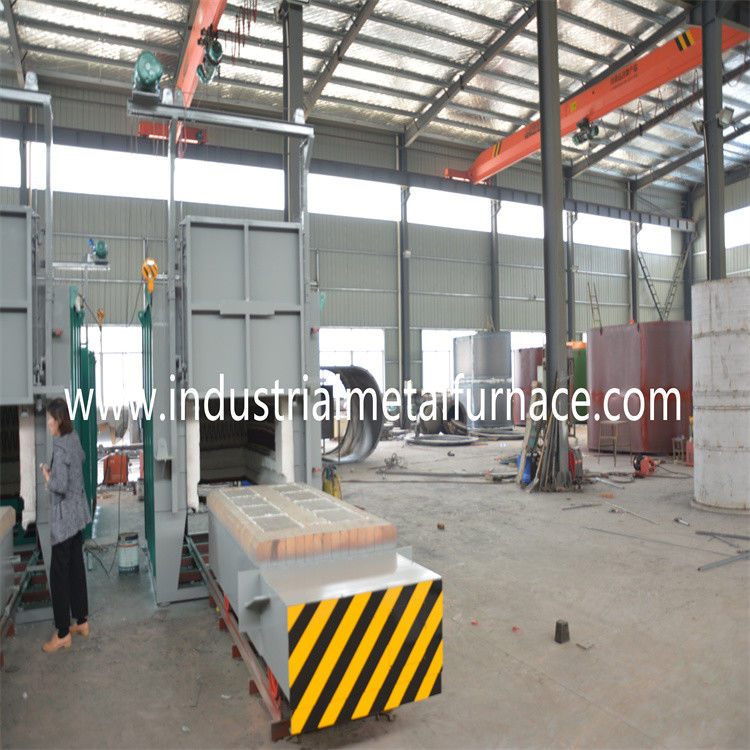

Ο φούρνος θερμικής επεξεργασίας με εστία τύπου βαγονιού χαμηλής θερμοκρασίας RT3-200-5

χρησιμοποιείται κυρίως για θερμική επεξεργασία γήρανσης και ανόπτηση προϊόντων αλουμινίου.

2. Δομική Εισαγωγή

Ο φούρνος θερμικής επεξεργασίας RT3-200-5 αποτελείται κυρίως από το περίβλημα

του φούρνου, την επένδυση, την πόρτα του φούρνου και τον μηχανισμό ανύψωσης της πόρτας, τον

μηχανισμό συμπίεσης της πόρτας, το βαγόνι και τον μηχανισμό έλξης, τη στεγανοποίηση μεταξύ

του σώματος του φούρνου και του βαγονιού, το θερμαντικό στοιχείο και τη συσκευή στερέωσης, τον

ανεμιστήρα κυκλοφορίας και το αυτόματο σύστημα ελέγχου θερμοκρασίας του φούρνου.

2.1 Περίβλημα φούρνου

Η επιφάνεια του κατασκευαστή ηλεκτρικών φούρνων θερμικής επεξεργασίας είναι κατασκευασμένη

από χαλύβδινο προφίλ 10-12# και χαλύβδινες πλάκες 4mm. Οι πλευρικοί και οι πίσω

στύλοι είναι κατασκευασμένοι από χαλύβδινο προφίλ και ενισχύονται με χαλύβδινες

ενισχύσεις προφίλ. Ο εξωτερικός τοίχος του φούρνου είναι βαμμένος με 2 στρώσεις αστάρι,

και 2 στρώσεις βαφής. Το κρίσιμο μέρος του φούρνου είναι βαμμένο με ανθεκτική στη

θερμότητα βαφή.

2.2 Επένδυση

Το σώμα του φούρνου με εστία τύπου βαγονιού χονδρικής είναι κατασκευασμένο με σύστημα

πλήρους ινών. Το υλικό επένδυσης είναι υψηλής ποιότητας τυποποιημένες ίνες στερεωμένες

με στρογγυλά χαλύβδινα εξαρτήματα. Οι ίνες αλουμινίου συμπιέζονται προκαταρκτικά σε

μπλοκ (βαρύτητα συμπίεσης: ≥230Kg/m3) και στη συνέχεια στερεώνονται στο σώμα του

φούρνου με στρογγυλά εξαρτήματα από ανοξείδωτο χάλυβα. Αυτή η πυρίμαχη δομή επένδυσης

έχει τα πλεονεκτήματα χαμηλής θερμικής αγωγιμότητας, ισχυρής αντοχής σε κραδασμούς

και αντι-διάβρωσης. Η επένδυση έχει συνολικό πάχος 260mm. Η ίνα πυριτικού αργιλίου

αντέχει σε μέγιστη θερμοκρασία 950°C. Η πυρίμαχη ίνα παράγεται από Luyang, Shandong.

2.3 πόρτα φούρνου και σύστημα ανύψωσης/κατεβάσματος πόρτας, μηχανισμός στεγανοποίησης πόρτας φούρνου

Η πόρτα του φούρνου με εστία τύπου βαγονιού υψηλής θερμοκρασίας αποτελείται από

πλήρη ινώδη επένδυση και χαλύβδινο περίβλημα. Το πλαίσιο της πόρτας είναι κατασκευασμένο

από χαλύβδινη πλάκα 10mm. Η πόρτα είναι κατασκευασμένη με υψηλής ποιότητας τυποποιημένα

ινώδη μπλοκ, όπως και το σώμα του φούρνου. Η συνολική δομή του φούρνου διατηρεί το

σχήμα της κατά τη θέρμανση. Μέθοδος οδήγησης πόρτας: Η πόρτα του φούρνου ανυψώνεται

ηλεκτρικά προς τα πάνω και προς τα κάτω από τον ανυψωτήρα. Και σφραγίζεται από το ίδιο

το βάρος της πόρτας του φούρνου.

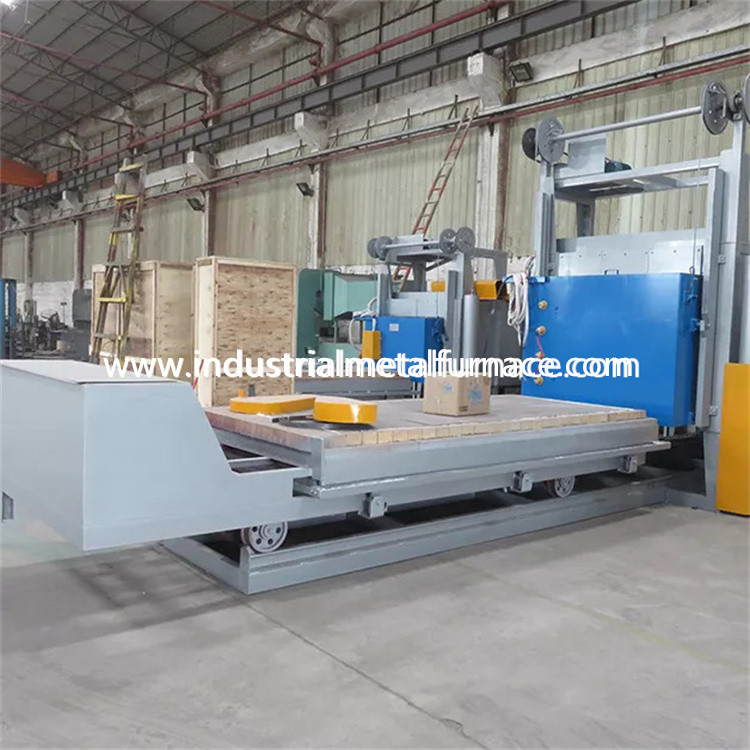

2.4 βαγόνι

Το βαγόνι αποτελείται από πλαίσιο βαγονιού, πλάκα επιφάνειας βαγονιού, τροχούς, πυρίμαχο

τοίχο από τούβλα, μηχανισμό κίνησης βαγονιού.

δομή βαγονιού: το πλαίσιο του βαγονιού είναι κατασκευασμένο από δοκό 14# και χαλύβδινες

πλάκες 10mm. Το βαγόνι μπορεί να λειτουργεί για μεγάλο χρονικό διάστημα χωρίς παραμόρφωση

υπό πλήρες φορτίο.

τροχός: Οι τροχοί είναι κατασκευασμένοι από χυτοσίδηρο ZG55#. Ο άξονας μετάδοσης

είναι κατασκευασμένος από χάλυβα 45#, και είναι θερμικά επεξεργασμένος. Το ρουλεμάν μετάδοσης

είναι τύπου βαρέως τύπου για να φέρει το βάρος. Υπάρχουν συνολικά 3 ζεύγη τροχών,

και κάθε τροχός έχει διάμετρο 300mm.

τοίχος από τούβλα: Το βαγόνι είναι κατασκευασμένο με συνδυασμό βαρέων πυρίμαχων

τούβλων υψηλής αλουμίνας, ελαφρών πυρίμαχων τούβλων και πυρίμαχων τούβλων θερμομόνωσης.

Τα σημεία πρόσκρουσης και η περιοχή φόρτισης είναι τοποθετημένα ειδικά με βαρέως

τύπου πυρίμαχα τούβλα υψηλής αλουμίνας. Υπάρχει επίσης ελεύθερος χώρος για την

διαστολή της πυρίμαχης επένδυσης κατά τη θέρμανση.

Μηχανισμός κίνησης βαγονιού: Ο μηχανισμός κίνησης του βαγονιού υιοθετεί τη λειτουργία

αυτόματης κίνησης, και κινείται μέσα και έξω από την εστία του φούρνου μέσω του

μειωτήρα. Η κίνηση του βαγονιού είναι σταθερή και αξιόπιστη.

Στεγανοποίηση: Η στεγανοποίηση είναι ένας πολύ σημαντικός σύνδεσμος στο σχεδιασμό του

φούρνου. Επηρεάζει άμεσα την ομοιομορφία της θερμοκρασίας στον φούρνο και τη διάρκεια

ζωής του φούρνου. Ταυτόχρονα, επηρεάζονται επίσης σημαντικά η κατανάλωση ενέργειας

και η ποιότητα θερμικής επεξεργασίας του τεμαχίου.

Η στεγανοποίηση μεταξύ της πόρτας του φούρνου και του σώματος του φούρνου και του

βαγονιού είναι πιο σημαντική. Η στεγανοποίηση μεταξύ της πόρτας του φούρνου και του

σώματος του φούρνου υιοθετεί δομή συμπίεσης ελατηρίου. Η στεγανοποίηση μεταξύ του

βαγονιού και του σώματος του φούρνου είναι στεγανοποίηση ειδικού σχήματος τούβλου

και μπλοκ βαμβακιού ινών.

2.5 θερμαντικό στοιχείο

θερμαντικό στοιχείο: Οι ανθεκτικές σπειροειδείς λωρίδες κράματος 0Cr25AL5 είναι

τοποθετημένες σε δύο πλευρικούς τοίχους. Οι λωρίδες αντίστασης παράγονται μέσω ειδικών

καλουπιών και εγκαθίστανται στον τοίχο του φούρνου με πορσελάνινα καρφιά. Και υπάρχει

μια πορσελάνινη ροδέλα μεταξύ του ινώδους τοίχου και των λωρίδων αντίστασης για να

αποφευχθεί βραχυκύκλωμα. Υπάρχουν 3 ζώνες θέρμανσης. Όλοι οι αγωγοί εξαγωγής

είναι κατασκευασμένοι από υλικό φ16 0Cr25AL5.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος θερμικής επεξεργασίας γήρανσης υιοθετεί έξυπνο

ελεγκτή θερμοκρασίας για τον έλεγχο της θερμοκρασίας, ο οποίος διαθέτει λειτουργία

αυτόματης ρύθμισης για τον υπολογισμό της ιδανικής παραμέτρου PID και την επίτευξη

σταθερότητας θερμοκρασίας. Ο ελεγκτής θερμοκρασίας διαθέτει λειτουργίες συναγερμού

υπέρβασης θερμοκρασίας και προστασίας από θραύση θερμοστοιχείου.

Ο φούρνος θερμικής επεξεργασίας μετάλλων έχει 3 ζώνες ελέγχου θερμοκρασίας για τον

έλεγχο της σύνδεσης μεταξύ της θερμοκρασίας και των κινήσεων του κινητήρα. Κάθε ζώνη

έχει ρυθμιστεί με συναγερμό υπέρβασης θερμοκρασίας. Το σύστημα ενεργοποίησης ελέγχου

είναι ένα σύστημα ενεργοποίησης μεγάλης ισχύος πλήρες με ψύκτρα και σύστημα ψύξης

αέρα. Υπάρχει επίσης διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με αμπερόμετρο,

βολτόμετρο, ένδειξη ενεργοποίησης/απενεργοποίησης θερμαντικού στοιχείου, προστασία

ασφάλισης ενεργοποίησης και μέτρα ασφαλούς γείωσης.

Έλεγχος κίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την κίνηση ανύψωσης/κατεβάσματος

της πόρτας, τη συμπίεση της πόρτας και την κίνηση εισόδου/εξόδου της πόρτας. Επίσης,

οι κινήσεις συνδέονται απαραίτητα για να διασφαλιστεί η ασφάλεια λειτουργίας.

2.7 Σύστημα κυκλοφορίας θερμού αέρα:

Αποτελείται κυρίως από τρεις φυγοκεντρικούς ανεμιστήρες και πλάκα καθοδήγησης αέρα

στον φούρνο. Η θερμότητα που εκπέμπεται από το θερμαντικό στοιχείο φυσάται ομοιόμορφα στην

ενεργή περιοχή εργασίας από τον ανεμιστήρα κυκλοφορίας μέσω της πλάκας καθοδήγησης

αέρα. Η πλάκα καθοδήγησης αέρα είναι κατασκευασμένη από 1Cr18Ni9, και ο ανεμιστήρας

και ο άξονας είναι κατασκευασμένοι από 1Cr18Ni9Ti. Για να διασφαλιστεί η κανονική

χρήση των ρουλεμάν, η μέθοδος ψύξης είναι ψύξη αέρα.

2.8 Συσκευή καθοδήγησης
