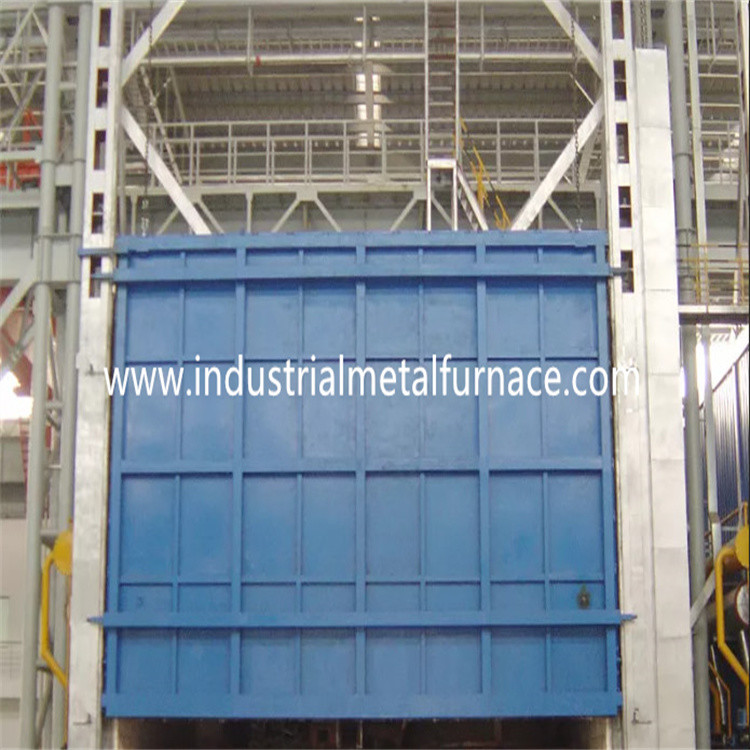

2000×900×600mm θερμικής επεξεργασίας αυτοκινήτων κατώτατων φούρνων αποσβήνοντας δάπεδο τζακιού βαγονέτων φούρνων ηλεκτρικό

2000×900× ηλεκτρικός αποσβήνοντας φούρνος δαπέδων τζακιού βαγονέτων κατώτατων φούρνων αυτοκινήτων600χιλ.

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων RT3-100-12 χρησιμοποιείται κυρίως

για την απόσβεση, το δομικό χάλυβα, το χυτοχάλυβα, το χάλυβα άνοιξη και το χάλυβα εργαλείων.

2. Δομική εισαγωγή

Ο φούρνος δαπέδων τζακιού βαγονέτων RT3-100-12 αποτελείται κυρίως από το σώμα φούρνων,

σύστημα επένδυσης, πορτών φούρνων και συμπίεσης πορτών, βαγονέτο, στοιχείο θέρμανσης,

συσκευή κυκλοφορίας και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η χονδρική δομή χάλυβα σωμάτων φούρνων αυτοκινήτων bottm γίνεται από 8-12#

τμηματικοί χάλυβας και πιάτα χάλυβα ≥4mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες είναι

γίνοντας από τον τμηματικό χάλυβα, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα.

Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2

στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με ανθεκτικό στη θερμότητα

χρώμα.

2.2 ευθυγράμμιση

Το καροτσάκι φούρνων θερμικής επεξεργασίας χτίζεται με ένα σύστημα όλος-ινών. Η επένδυση

το υλικό χρησιμοποιούμενο είναι ίνες ποιοτικού αργιλίου που καθορίζονται από τα στρογγυλά μέρη χάλυβα. Το αργίλιο

οι ίνες προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης: ≥230Kg/m3) και έπειτα

σταθερός στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου. Αυτή η πυρίμαχη επένδυση

η δομή έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, ισχυρή ικανότητα αντι-κλονισμού,

και anti-erosion. Η επένδυση έχει ένα συνολικό πάχος 350mm. Το αργίλιο πυριτικών αλάτων

η ίνα αντιστέκεται σε μια μέγιστη θερμοκρασία 1260℃.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η υψηλής θερμοκρασίας πόρτα φούρνων τύπων καροτσακιών αποτελείται από την επένδυση όλος-ινών και

περίβλημα δομών χάλυβα. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 12mm. Η πόρτα είναι

χτισμένη με το πυριτικό άλας η ίνα αργιλίου εμποδίζει όπως αυτό για το σώμα φούρνων.

η γενική δομή του φούρνου διατηρεί τη μορφή της ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω

από τον ανελκυστήρα. Και σφραγίζεται από την άνοιξη.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής, θερμότητα

ανθεκτικό πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από τα πιάτα χάλυβα ακτίνων και 12mm 14#.

Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης είναι

γίνοντα από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού

ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχουν συνολικά 6 των ροδών, και κάθε ένας

η ρόδα είναι διαμέτρου 240mm.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν συνδυασμό υψηλών πυρίμαχων τούβλων αλουμίνας,

ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής του βαγονέτου

έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση των στοιχείων θέρμανσης.

Η προσκρουμένη περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ τύπο

υψηλά πυρίμαχα τούβλα αργιλίου. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επένδυση

επέκταση όταν θερμαίνεται.

Το πιάτο προσώπου βαγονέτων πετιέται με Ni7N, 30mm. Το ανώτατο temperature≤1200℃. Έχει

μακροπρόθεσμη χρήση χωρίς την παραμόρφωση και ράγισμα.

Σφράγιση: Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος και του βαγονέτου φούρνων είναι σημαντικότερη.

Η σφραγίδα μεταξύ της πόρτας φούρνων και του σώματος φούρνων υιοθετεί τη δομή συμπίεσης άνοιξη.

Η σφραγίδα μεταξύ του βαγονέτου και του σώματος φούρνων είναι σφραγίδα του ειδικός-διαμορφωμένων τούβλου και της ίνας

φραγμός βαμβακιού.

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Οι λουρίδες αντίστασης κραμάτων σπειροειδής-μορφής αντίστασης 0Cr27AL7Mo2

τοποθετείται σε 5 πλευρικούς τοίχους, τους δίπλευρους τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το κατώτατο σημείο βαγονέτων.

Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται

τοίχος φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ του τοίχου ινών

και οι λουρίδες αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχει 1 ζώνη θέρμανσης. Όλοι μόλυβδος-έξω

οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr27AL7Mo.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας στον έλεγχο

η θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID

και επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες

συναγερμός πέρα-θερμοκρασίας και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι ρυθμισμένη

με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα και

ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με

αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων,

και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι

4. Πεδίο ανεφοδιασμού
