1250℃ ηλεκτρικός κατώτατος φούρνος 3000×1000×1000mm αυτοκινήτων ανεξάρτητος έλεγχος θερμοκρασίας

κατώτατος φούρνος αυτοκινήτων 3000×1000×1000mm ηλεκτρικός

1. Εφαρμογή

Φούρνοςδαπέδων τζακιού_των RTοηλεκτρικόςβαγονέτων₂-220-9χρησιμοποιείταικυρίωςγια

θερμική επεξεργασία των μερών δομών χάλυβα, μέρη χυτοχάλυβα, φραγμός άξονων

μέρη, προϊόντα χάλυβα εργαλείων, κ.λπ.

2. Δομική εισαγωγή

Οφούρνοςδαπέδων τζακιού_των RTβαγονέτων₂-220-9αποτελείταικυρίωςαπότοσώμαφούρνων,

επένδυση, πόρτα φούρνων και ανυψωτικό σύστημα πορτών, πόρτα φούρνων που πιέζει και που σφραγίζει

μηχανισμός, βαγονέτο, στοιχείο θέρμανσης, και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων κατασκευαστών κατώτατων φούρνων αυτοκινήτων γίνεται από 8-10#

τμηματικοί χάλυβας και πιάτα χάλυβα ≥4mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται

από τον τμηματικό χάλυβα, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός

ο τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος.

Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα. Λόγω του φούρνου

η εργασία σε μια υψηλή θερμοκρασία εργασίας, το πιάτο επιφάνειας του σώματος φούρνων γίνεται

από το παχύ πιάτο 14mm που είναι ενωμένο στενά κομμάτι από το κομμάτι.

2.2 ευθυγράμμιση

Το σώμα τιμών κατώτατων φούρνων αυτοκινήτων χτίζεται με ένα σύστημα όλος-ινών. Το υλικό επένδυσης

χρησιμοποιείται υψηλός - πυρίμαχη ίνα ποιοτικού ζιρκονίου που καθορίζεται από τα στρογγυλά μέρη χάλυβα. Το αργίλιο

οι ίνες προσυμπιέζονται στους φραγμούς (βαρύτητα συμπίεσης: ≥230Kg/m3) και έπειτα

σταθερός στο σώμα φούρνων από τα στρογγυλά μέρη ανοξείδωτου. Αυτή η πυρίμαχη δομή επένδυσης

έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, της ισχυρής ικανότητας αντι-κλονισμού, και anti-erosion.

Η επένδυση έχει ένα συνολικό πάχος 350mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε ένα μέγιστο

θερμοκρασία 1350℃. Το υλικό των στρογγυλών μερών σταθεροποίησης χάλυβα είναι ανοξείδωτο 321.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Η χονδρική πόρτα φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από την επένδυση όλος-ινών και τη δομή χάλυβα

περίβλημα. Το πλαίσιο πορτών αποτελείται από πιάτο χάλυβα 14mm το παχύ. Η πόρτα χτίζεται με το πυριτικό άλας

η ίνα αργιλίου εμποδίζει όπως αυτό για το σώμα φούρνων. Η γενική δομή

ο φούρνος διατηρεί τη μορφή του ενώ θερμαίνεται.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων ανυψώνεται ηλεκτρικά πρός τα πάνω και προς τα κάτω

από τον ανελκυστήρα. Και σφραγίζεται με ηλεκτρικό pushrod.

Δομή πορτών φούρνων: Το κύριο υλικό της πόρτας αποτελείται από το πιάτο χάλυβα 14mm και

10# συγκόλληση χάλυβα, που μπορεί όχι μόνο να εξασφαλίσει τη γενικές ακαμψία και τη δύναμη της πόρτας,

αλλά και κάνετε την πόρτα να ανάψει και να μειώσει το βάρος της πόρτας.

2.4 βαγονέτο

Το βαγονέτο αποτελείται από το πλαίσιο βαγονέτων, ρόδες, πυρίμαχο σώμα πλινθοδομής, ανθεκτικό στη θερμότητα

πιάτο προσώπου βαγονέτων, στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από την ακτίνα 14# και παχύ ανθεκτικό στη θερμότητα 20mm

πιάτα χυτοχάλυβα. Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Ο άξονας μετάδοσης γίνεται

από το χάλυβα 45#, και είναι υποβαλλόμενο σε θερμοθεραπεία. Το ρουλεμάν μετάδοσης είναι του βαριού στυλοβάτη τύπων

συμπεριφορά να αντεχτεί το βάρος. Υπάρχουν συνολικά 3 ζευγάρια των ροδών, και κάθε ρόδα είναι

διάμετρος 300mm. Το βαγονέτο είναι μηχανοποιημένο. Και η οδηγώντας μηχανή είναι εξοπλισμένη με ένα φρενάρισμα

συσκευή μείωσης ταχύτητας για να ανακουφίσει την αδράνεια στο ξεκίνημα και να σταματήσει τη μετακίνηση. Υπάρχει

2 αλλαγές ορίου για να αποφύγει over-travel του βαγονέτου.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν βαρύ συνδυασμό υψηλών πυρίμαχων τούβλων αλουμίνας,

ελαφριά πυρίμαχα τούβλα, και τούβλα συντήρησης θερμότητας. Το σώμα πλινθοδομής του βαγονέτου έχει

αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για την εύκολη εγκατάσταση των στοιχείων θέρμανσης. Προσκρουμένη

η περιοχή ρουλεμάν μερών και βάρους είναι ειδικά με το βαρύ υψηλό αργίλιο τύπων

πυρίμαχα τούβλα. Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

Πιάτο προσώπου βαγονέτων καρβιδίου του πυριτίου: συνολικό πάχος 35mm, ανώτατη εργασία temperature≤1300℃.

Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στην αυλάκωση στοιχείων θέρμανσης που θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο. Οι μειώνοντας κινήσεις εργαλείων

η ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή και σταθερή.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ της πόρτας φούρνων

και το σώμα φούρνων είναι μέσω ηλεκτρικό pushrod. Η σφράγιση μεταξύ του βαγονέτου και

το σώμα φούρνων είναι μέσω των ειδικών τούβλων μορφής και του φραγμού βαμβακιού ινών.

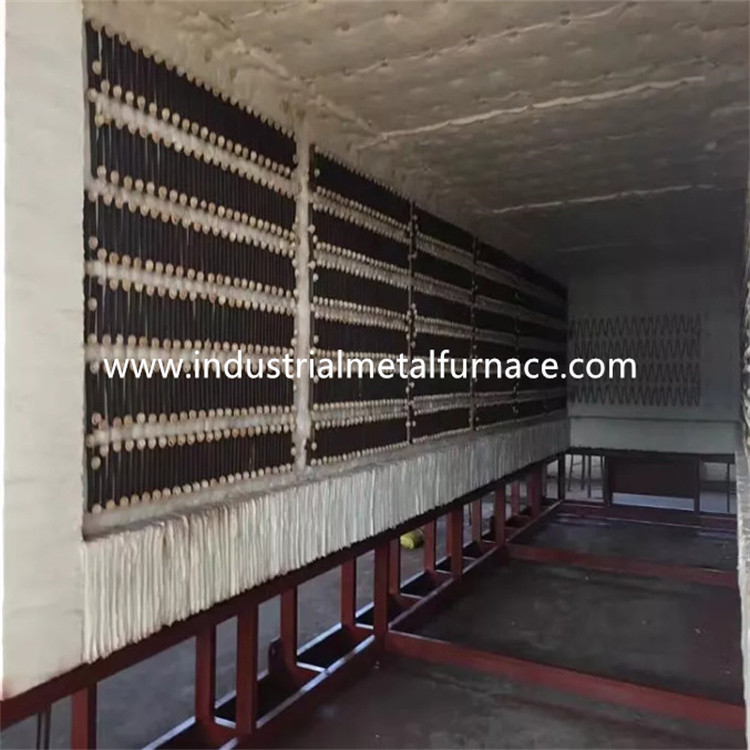

2.5 στοιχείο θέρμανσης

στοιχείο θέρμανσης: Ο υψηλός - λωρίδες κραμάτων HYE ποιοτικής τα υψηλά αντίστασης τοποθετούνται σε 2 πλευρικούς τοίχους.

Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και εγκαθίστανται στο φούρνο

τοίχος από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης μεταξύ του τοίχου ινών και της αντίστασης

λουρίδες για να αποφύγει το βραχυκύκλωμα. Υπάρχει ζώνη θέρμανσης 2. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών γίνονται

από το υλικό φ16 0Cr25AL5.

2.6 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί τον ευφυή ελεγκτή θερμοκρασίας Shimaden στον έλεγχο

η θερμοκρασία που έχει τη self-tuning λειτουργία για να υπολογίσει την ιδανική παράμετρο PID και

επιτύχετε μια σταθερότητα θερμοκρασίας. Ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες της πέρα-θερμοκρασίας

συναγερμός και θερμική προστασία θραύσης ζευγών.

Ο φούρνος έχει τις ζώνες ελέγχου 2 θερμοκρασιών για τον έλεγχο του συνδέσμου μεταξύ

θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με έναν συναγερμό πέρα-θερμοκρασίας.

Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο. Η δύναμη είναι

ρυθμισμένος με τον τρόπο χρονικού ανάλογο κανονισμού.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με ένα θερμαντικό σώμα

και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης είναι εξοπλισμένος με

αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-στην προστασία συναρμολογήσεων, και

ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση, πόρτα

συμπίεση, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις συνδέονται απαραιτήτως με

εξασφαλίστε την ασφάλεια λειτουργίας.

3.Main τεχνικές παράμετροι
