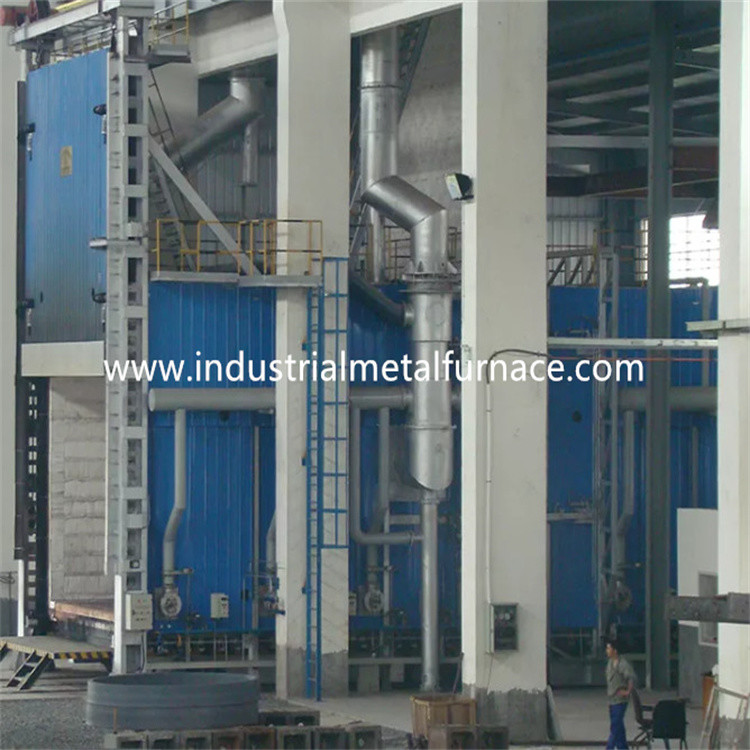

Με γκάζι μετάλλων θερμική επεξεργασία 1160×1260×1200mm κατώτατων φούρνων αυτοκινήτων μερών βιομηχανική

Με γκάζι μετάλλων κατώτατος φούρνος αυτοκινήτων μερών βιομηχανικός

Θερμική επεξεργασία 1160×1260×1200mm

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμότητα

επεξεργασία των μερών μετάλλων.

2.Structural εισαγωγή

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων φούρνων δαπέδων τζακιού βαγονέτων γίνεται από το κανάλι 8# -12#

πιάτα χάλυβα και χάλυβα 414mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες γίνονται από

ο τμηματικός χάλυβας, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα. Ο εξωτερικός

ο τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2 στρώματα του επιστρώματος

χρώμα. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με το ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το κύριο υλικό της επένδυσης φούρνων αποτελείται από την υψηλής θερμοκρασίας πυρίμαχη ύλη

ίνα που διπλώνει το φραγμό στη μακροπρόθεσμη θερμοκρασία υπηρεσιών 1000℃. Αυτό πυρίμαχο

η δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, ισχυρή ικανότητα αντι-κλονισμού,

και anti-erosion. Φραγμός συμπίεσης ινών πυριτικών αλάτων αργιλίου με το πάχος 300mm

σχεδιάζεται ως υψηλής θερμοκρασίας πυρίμαχο στρώμα.

2.3 βαγονέτο

Το βαγονέτο αποτελείται από το υλικό συντήρησης θερμότητας, το πλαίσιο βαγονέτων και την κίνηση

μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα, δηλ., 1$η τοπ υψηλός-αλουμίνα

στρώμα τούβλου, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από το χάλυβα καναλιών 12#. Το βαγονέτο έχει αρκετή ακαμψία

για να μην εξασφαλίσει καμία παραμόρφωση κάτω από την πλήρη λειτουργία φορτίων. Το χάσμα μεταξύ των δύο πλευρών

από το φούρνο το βαγονέτο και το πλαίσιο του πυρίμαχου καροτσακιού πρέπει να καθοριστούν.

Το πιάτο επιφάνειας βαγονέτων αποτελείται από 6 χιλ. υψηλό - πιάτο ποιοτικού χάλυβα. Η λειτουργία είναι

διασκορπίστε το φορτίο βαγονέτων (καταστήστε το φορτίο διανεμημένο ομοιόμορφα) και ενισχύστε το πλαίσιο

ακαμψία.

Το βαγονέτο είναι μόνος κινούμενος τύπος. Υπάρχουν 4 ρόδες με τη διάμετρο 240mm. Δύο

οι ρόδες οδηγούν τις ρόδες, και άλλα τα δύο είναι οδηγημένες ρόδες.

Ο μηχανισμός έλξης βαγονέτων: ο διακινούμενος μηχανισμός καροτσακιών οδηγείται από τη μηχανή εναλλασσόμενου ρεύματος

ο μειωτής, και ο οδηγώντας τρόπος είναι δομή αλυσσοτροχών μειωτών. Το καροτσάκι πηγαίνει μέσα και

από το φούρνο μέσω του αλυσσοτροχού μειωτών στη συσκευή μετάδοσης και

διακινούμενη ρόδα κάτω από το καροτσάκι για να οδηγήσει το διακινούμενο αλυσσοτροχό καροτσακιών στο πλέγμα και

οδηγήστε το ταξίδι καροτσακιών, το οποίο είναι σταθερό και αξιόπιστο.

2.4 πόρτα φούρνων

Η πόρτα προμηθευτών φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από την επένδυση και το χάλυβα όλος-ινών

κοχύλι δομών. Η πόρτα χτίζεται με συμπιεσμένους φραγμούς ινών πυριτικών αλάτων τους αργίλιο

όπως αυτό για το σώμα φούρνων. Το κοχύλι είναι μια δομή συγκόλλησης από τμηματικό

χάλυβας και πιάτα χάλυβα. Η πόρτα φούρνων έχει το χαρακτηριστικό γνώρισμα απλού, πρακτικός, αξιόπιστος

και κατάλληλη συντήρηση.

Οδηγώντας τρόπος πόρτας φούρνων: ο ηλεκτρικός ανελκυστήρας χρησιμοποιείται για να κινηθεί πάνω-κάτω κάθετα.

η ανύψωση πορτών φούρνων ολοκληρώνεται από ένα σύνολο φραγμού τροχαλιών και ηλεκτρικού ανελκυστήρα. Η τροχαλία

ο φραγμός εγκαθίσταται στον ανώτερο ατσάλινο σκελετό της πόρτας φούρνων. Η πόρτα φούρνων συνδέεται

με το χαλύβδινο σύρμα το σχοινί μέσω της αλυσίδας δαχτυλιδιών, και ο ηλεκτρικός ανελκυστήρας εγκαθίστανται

ατσάλινος σκελετός της πόρτας φούρνων.

Τα δομικά χαρακτηριστικά γνωρίσματα της πόρτας φούρνων: το κύριο υλικό της πόρτας φούρνων είναι ενωμένο στενά με

το πιάτο χάλυβα και ο χάλυβας τμημάτων, και η διατομή ενισχύονται με τη hexagon ενίσχυση

πιάτο, το οποίο μπορεί όχι μόνο να εξασφαλίσει τη γενικές ακαμψία και τη δύναμη της πόρτας φούρνων, αλλά

επίσης κάνετε την πόρτα φούρνων να ανάψει και να μειώσει το βάρος της πόρτας φούρνων. Η επένδυση ινών

υιοθετεί τη μέθοδο καρφώματος ένωσης, η οποία μπορεί αποτελεσματικά να εξασφαλίσει τη σταθερότητα

η ίνα λόγω του συχνού ανοίγματος και του κλεισίματος της πόρτας φούρνων, και αυξάνει

ζωή υπηρεσιών της πόρτας φούρνων.

Οι ανώτεροι και χαμηλότεροι μηχανισμοί ασφάλειας τίθενται στην πόρτα φούρνων και ενδασφαλίζονται

με το καροτσάκι. Προκειμένου να αποτραπεί το καροτσάκι από το τρέξιμο εκτός ελέγχου και το χτύπημα

ο οπίσθιος τοίχος του φούρνου, μια μηχανική ελαστική συσκευή περιορισμού εγκαθίσταται

το καροτσάκι

2.5 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας Krom, ανάλογος

σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ.

Ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, της ανίχνευσης φλογών, και της φλόγας έξω

συναγερμός. Ο ελεγκτής καυστήρων λαμβάνει το σήμα ελέγχου του ελεγκτή θερμοκρασίας

και έλεγχοι η μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα βασισμένου στο φορτίο θερμότητας

απαίτηση έτσι ώστε η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και ο αέρας

αποδοτικό είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της θερμικής επεξεργασίας

η διαδικασία και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε η κατανάλωση καυσίμων μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

ηλεκτρική βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος που ανιχνεύεται από

το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος πρέπει να ανοίξει

η βαλβίδα ασφάλειας και ξαναξεκινά το πρόγραμμα ανάφλεξης αφότου επιβεβαιώνεται η λειτουργία εξαγνισμού.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο

από τη μεγάλη και μικρή πυρκαγιά, η πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει και των δύο

τρόποι εγχειριδίων και μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να λειτουργήσει μπροστά από το φούρνο

ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το χειρωνακτικό αέριο

βαλβίδα ρύθμισης. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα έτσι

ότι υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.5 .1 σύστημα αέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος κανονισμός

βαλβίδα, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με τον όγκο αερίου, και

το υπερβολικό ποσοστό αέρα είναι χαμηλότερο από 1,20.

2.5 σύστημα .2 εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης

(εξοπλισμένος με ένα φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Για τη χάρη

από την ασφάλεια υπάρχει μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.5 .3 σύστημα απαλλαγής

Το καροτσάκι φούρνων θερμικής επεξεργασίας παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός είναι

άμεσα αερισμένος έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Η θερμότητα συμπεριφορών καπνών

ανταλλαγή με την ανταλλαγή θερμότητας πριν από την εκπομπή στην ατμόσφαιρα.

2.5.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι πολύ

ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας του φούρνου.

Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας στο φούρνο θα δραπετεύσει από

το στόμα φούρνων και άλλες ασφράγιστες θέσεις, με συνέπεια την απώλεια θερμότητας που προκαλείται από

διαφυγή του αερίου σωλήνων επειδή το υψηλής θερμοκρασίας αέριο σωλήνων στις διαφυγές φούρνων

έξω από το φούρνο, έχει επιπτώσεις στην πόρτα, τη δευτερεύοντες σφραγίδα και τον καυστήρα του φούρνου

άμεσα, το οποίο συσχετίζεται με τη γενική ζωή υπηρεσιών του φούρνου όταν η πίεση

ο φούρνος είναι πάρα πολύ χαμηλός, ένας μεγάλος αριθμός κρύου αέρα έξω από το φούρνο θα απορροφηθεί

φούρνος, επίσης. Η απώλεια θερμότητας αερίου σωλήνων από-φούρνων αυξάνεται. Η χαμηλή πίεση

ο φούρνος προκαλεί τη διάχυση του κρύου αέρα έξω από το φούρνο στο φούρνο, και δευτεροβάθμιος

η καύση διαμορφώνεται λόγω της εισόδου του οξυγόνο-περιορισμού του κρύου αέρα, ο οποίος έχει δυσμενή

αποτελέσματα στην ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση του κομματιού προς κατεργασία και θερμικός

αποδοτικότητα του φούρνου. Επομένως, τα αποτελεσματικά τεχνικά μέτρα πρέπει να ληφθούν για να ελέγξουν

πίεση φούρνων με τον πλήρη αυτόματο έλεγχο. Η μέθοδός μας είναι να ελέγξουμε την πίεση φούρνων

αποτελεσματικά με τη χρησιμοποίηση ενός συστήματος που αποτελείται από την πίεση που παίρνει τη συσκευή, συσκευή αποστολής σημάτων πίεσης,

ευφυές όργανο και ούτω καθεξής. Η πίεση φούρνων ελέγχεται στο βέλτιστο κράτος

(η επιφάνεια του καροτσακιού είναι σε μια ελαφρώς θετική πίεση). Αυτή τη στιγμή, το αέριο εξάτμισης είναι

σε ένα δυναμικό κράτος ισορροπίας, το οποίο μπορεί όχι μόνο να εξασφαλίσει ότι το αέριο φούρνων όχι

η υπερχείλιση, αλλά και εξασφαλίζει ότι ο κρύος αέρας έξω από το φούρνο δεν απορροφιέται στο φούρνο,

ώστε να σωθεί η ενέργεια και να μεγιστοποιηθεί η αποδοτικότητα του φούρνου.

2.5 .5 ανταλλαγή θερμότητας και σύστημα σωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από

κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει

καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί η αποδοτικότητα θερμότητας

από το φούρνο.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση (που χρησιμοποιεί

ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.5 .6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο μετριάζοντας φούρνος δαπέδων τζακιού βαγονέτων έχει μια πλήρη ανίχνευση ελαττωμάτων, συναγερμός, διάγνωση,

και σύστημα προστασίας ασφάλειας. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.6 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρική δύναμη

σύστημα ελέγχου Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα

4-20mADC σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω ένα σήμα

στον ελεγκτή καυστήρων μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών. Όταν

το τερματικό λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί την προσομοίωση φλογών

και μόνο εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test ο καυστήρας δεν θα μπορούσε

ανιχνεύστε το σήμα φλογών. Ο ελεγκτής καυστήρων θα άνοιγε τη βαλβίδα σωληνοειδών αερίου και

μετατρέψτε την τάση 220VAC σε 5KV για την ανάφλεξη (χρόνος ανάφλεξης για 3S). Εάν ο καυστήρας

ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα (περίπου 8S), το κίτρινο φως ένδειξης

ο καυστήρας θα ήταν ανοικτός (ανάφλεξη επιτυχής). Εάν ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών,

το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη). Ο ελεγκτής καυστήρων είναι κλειδωμένος και το σωληνοειδές αερίου

η βαλβίδα κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης ελέγχει κυρίως

ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης. Και επίσης

υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με 1 θερμικό ζεύγος και έναν ευφυή ελεγκτή θερμοκρασίας.

Ο φούρνος ελέγχεται από 1 ζώνη.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και του χρόνου ψύξης.

Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3.Main τεχνικές παράμετροι
