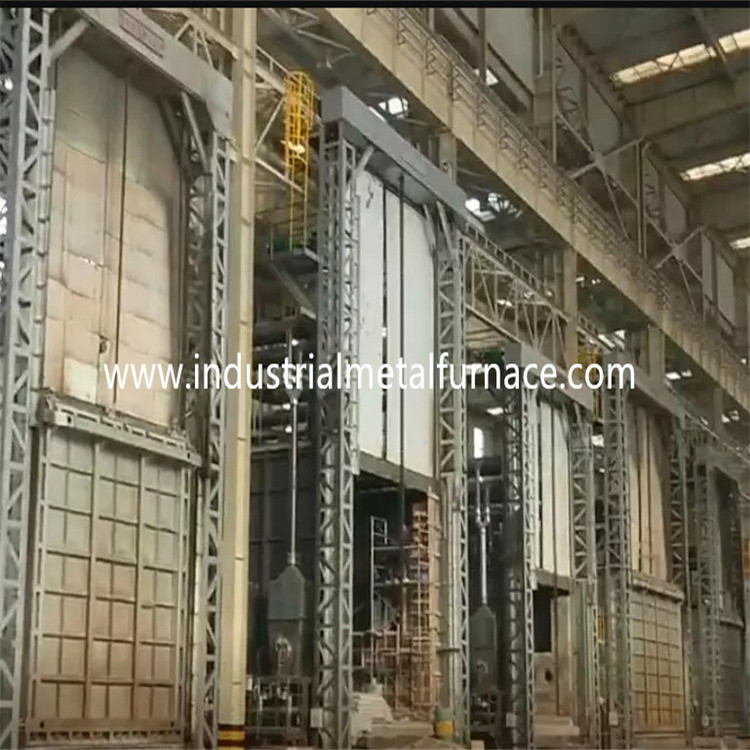

Με γκάζι βιομηχανικός κατώτατος φούρνος αυτοκινήτων, φούρνος δαπέδων τζακιού βαγονέτων 7200×2200×1800mm

Με γκάζι βιομηχανικός κατώτατος φούρνος αυτοκινήτων,

Φούρνος δαπέδων τζακιού βαγονέτων 7200×2200×1800mm

1. Εφαρμογή

Ο με γκάζι φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για τη θερμότητα

επεξεργασία των μερών μετάλλων.

2.Structural εισαγωγή

2.1 σώμα φούρνων

Ο φούρνος δαπέδων τζακιού βαγονέτων για τη δομή χάλυβα σωμάτων πώλησης γίνεται από

πιάτα χάλυβα καναλιών 12# -18# και χάλυβα 414mm. Ο δευτερεύοντες στυλοβάτης και η πλάτη

οι στυλοβάτες γίνονται από τον τμηματικό χάλυβα, και ενισχύονται με τον τμηματικό χάλυβα

ενισχύσεις. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων,

και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με

ανθεκτικό στη θερμότητα χρώμα.

2.2 ευθυγράμμιση

Το υλικό επένδυσης είναι πυρίμαχη ίνα αργιλίου 1100℃ 1360type υψηλή

συμπιεσμένος φραγμός. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα χαμηλού

αγωγιμότητα θερμότητας, ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Αργίλιο

ο φραγμός συμπίεσης ινών πυριτικών αλάτων με το πάχος 350mm σχεδιάζεται όπως

το υψηλής θερμοκρασίας πυρίμαχο στρώμα.

Το συνολικό πάχος της επένδυσης φούρνων είναι 325mm. Η επένδυση υιοθετεί

σύνθετα μεγάλα δομή και ανοξείδωτο ενότητας γύρω από την τεχνολογία σταθεροποίησης χάλυβα.

Η επένδυση στο υψηλής θερμοκρασίας τμήμα υιοθετεί την ίνα πυριτικών αλάτων αργιλίου

ο φραγμός συμπίεσης, το πάχος είναι 300mm.

2.3 βαγονέτο

Το σχέδιο φούρνων δαπέδων τζακιού βαγονέτων αποτελείται από το υλικό συντήρησης θερμότητας,

πλαίσιο βαγονέτων και κινούμενος μηχανισμός. Το πυρίμαχο στρώμα διαιρείται σε 3 υποστρώματα,

δηλ., 1$ο τοπ στρώμα τούβλου υψηλός-αλουμίνας, και 2$ο και 3$ο στρώμα και με τα δύο ελαφριά τούβλα αργίλου.

Το πλαίσιο βαγονέτων αποτελείται από την ακτίνα ι-χάλυβα 20# και την ακτίνα ι-χάλυβα 20#. Οι άκρες

από το βαγονέτο αποτελείται από το χάλυβα καναλιών 20#. Το βαγονέτο είναι εξοπλισμένο με 10pieces

ρόδες. Κάθε διάμετρος ροδών είναι 350mm.

Η τιμή κατώτατων φούρνων αυτοκινήτων οδηγείται από τον οδηγώντας μηχανισμό εργαλείων μειωτών μηχανών.

Η κινούμενη ταχύτητα του βαγονέτου είναι 6-8m/min.

2.4 σφραγίζοντας σύστημα

Η σφράγιση μεταξύ της πόρτας και του σώματος του φούρνου και του καροτσακιού είναι

κρισιμότερος.

Η σφράγιση της πόρτας φούρνων, του σώματος φούρνων και του καροτσακιού είναι το κλειδί. Η σφράγιση μεταξύ

η πόρτα φούρνων και το σώμα φούρνων χρησιμοποιούν ηλεκτρικό pushrod για να πιέσουν κλειστό

πόρτα φούρνων στο πλαίσιο πορτών φούρνων και το πρόσωπο τελών του καροτσακιού. Κατά αυτόν τον τρόπο,

ολόκληρη η πόρτα φούρνων σφραγίζεται στενά, ώστε να εξασφαλιστεί ότι ο θερμού αερίου στο φούρνο

δεν διαρρέει έξω από την πόρτα φούρνων.

2.5 πόρτα φούρνων

Η πόρτα φούρνων αποτελείται από την επένδυση όλος-ινών και το κοχύλι δομών χάλυβα.

η πόρτα χτίζεται με συμπιεσμένο φραγμών ινών πυριτικών αλάτων αργίλιο όπως αυτό για

σώμα φούρνων. Το κοχύλι είναι μια δομή συγκόλλησης από τον τμηματικούς χάλυβα και τα πιάτα χάλυβα.

Η πόρτα φούρνων έχει το χαρακτηριστικό γνώρισμα απλός, πρακτικός, αξιόπιστος και κατάλληλος

συντήρηση. Η πόρτα φούρνων καθορίζεται στο βαγονέτο.

Οδηγώντας τρόπος πόρτας φούρνων: ο ηλεκτρικός ανελκυστήρας χρησιμοποιείται για να κινηθεί πάνω-κάτω κάθετα.

Μια μαλακή σκληρή σφραγίζοντας δομή επαφών τακτοποιείται μεταξύ της πόρτας φούρνων και

επένδυση. Όταν την πόρτα φούρνων κλείνουν, ο ηλεκτρικός pushrod μηχανισμός χρησιμοποιείται

συμπιέστε την πόρτα φούρνων για να κάνετε τη σφραγίζοντας επαφή φραγμών ινών με το φούρνο

στόμα για τη σφράγιση. Όταν την πόρτα φούρνων ανοίγουν, το χάσμα μεταξύ του φούρνου

η πόρτα και το πιάτο χάλυβα του στοματικού πλαισίου φούρνων είναι 100 χιλ. με το τράβηγμα τον ηλεκτρικού

pushrod πιέζοντας μηχανισμός, ώστε να εξασφαλίσει που η πόρτα φούρνων δεν γρατσουνίζει

ή αγγίξτε τα σχετικά μέρη της επένδυσης φούρνων και του καροτσακιού κατά τη διάρκεια της διαδικασίας ανύψωσης.

Και εξασφαλίστε ομαλή μετακίνηση κατά την άνοιγμα και τον κλείσιμο.

2.6 καίγοντας σύστημα

Το καίγοντας σύστημα αποτελείται από τους καυστήρες υψηλής ταχύτητας τεχνολογίας Krom, ανάλογος

σύστημα ελέγχου καύσης, βαλβίδα αερίου, βαλβίδα σωληνοειδών, κιβώτιο ελέγχου καυστήρων, κ.λπ.

ο καυστήρας έχει τις λειτουργίες της αυτόματης ανάφλεξης, ανίχνευση φλογών, και η φλόγα ανησυχεί έξω.

Ο ελεγκτής καυστήρων λαμβάνει το σήμα ελέγχου του ελεγκτή θερμοκρασίας και

ελέγχει τη μεγάλη/μικρή θέση πυρκαγιάς του καυστήρα βασισμένου στην απαίτηση φορτίων θερμότητας

έτσι ώστε η ρύθμιση της θερμοκρασίας πραγματοποιείται.

A) Ο καυστήρας έχει τη λειτουργία ρύθμισης και το ποσοστό ρύθμισης είναι 1:10 και ο αέρας

αποδοτικό είναι 1-5. Ο καυστήρας θα μπορούσε να συναντήσει την ομοιομορφία θερμοκρασίας της θερμότητας

η διαδικασία επεξεργασίας και ελέγχει αποτελεσματικά την αναλογία αέρας-αερίου έτσι ώστε η κατανάλωση καυσίμων

μειώνεται.

B) Όταν ο φούρνος λειτουργεί, το καίγοντας σύστημα θα μπορούσε αυτόματα να κόψει

ηλεκτρική βαλβίδα αερίου και γενική βαλβίδα ασφάλειας στην περίπτωση της διακοπής ρεύματος που ανιχνεύεται

από το σύστημα συναγερμών. Όταν η παροχή ηλεκτρικού ρεύματος επαναλαμβάνεται, ο εργαζόμενος πρέπει να ανοίξει

η βαλβίδα ασφάλειας και ξαναξεκινά το πρόγραμμα ανάφλεξης αφότου επιβεβαιώνεται η λειτουργία εξαγνισμού.

Ο καυστήρας τίθεται με μια ανάλογη μονάδα ελέγχου που επιτρέπει το εναλλακτικό κάψιμο

από τη μεγάλη και μικρή πυρκαγιά, η πυρκαγιά ανησυχεί έξω, και re-ignition. Το κιβώτιο ελέγχου καυστήρων έχει και των δύο

τρόποι εγχειριδίων και μόνος-τρεξίματος διαθέσιμοι. Ο εργαζόμενος θα μπορούσε να λειτουργήσει μπροστά από

φούρνος ή στο γραφείο ελέγχου.

C) Ο σωλήνας ενώπιον του καυστήρα είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών, και το χειρωνακτικό αέριο

βαλβίδα ρύθμισης. Το σύστημα βαλβίδων θα μπορούσε να πραγματοποιήσει μια ιδανική αναλογία αερίου/παροχή αέρα

έτσι ώστε υπερβολικός ο αποδοτικός αέρα είναι χαμηλότερος από 1,1.

2.6.1σύστημααέρα

Το σύστημα σωληνώσεων αέρα περι:λαμβάνω από τον υψηλό φυγοκεντρικό ανεμιστήρα, αυτόματος

βαλβίδα κανονισμού, μετρητής πίεσης και σωλήνες. Ο όγκος αέρα πρόκειται να ταιριάξει με το αέριο

ο όγκος, και το υπερβολικό ποσοστό αέρα είναι χαμηλότεροι από 1,20.

2.6σύστημα.2εφοδιασμών υγραερίου

Ο γενικός σωλήνας εφοδιασμού υγραερίου είναι εξοπλισμένος με μια συσκευή κανονισμού πίεσης

(εξοπλισμένος με ένα φίλτρο), ένας διακόπτης χαμηλής πίεσης και ένας μετρητής πίεσης. Για τη χάρη

από την ασφάλεια υπάρχει μια γρήγορη κομμένη βαλβίδα στο γενικό σωλήνα αερίου.

2.6.3σύστημααπαλλαγής

Το καροτσάκι φούρνων θερμικής επεξεργασίας παίρνει την άμεση μέθοδο απαλλαγής καπνών. Ο καπνός

αερίζεται άμεσα έξω μέσω του σωλήνα σωλήνων στην ατμόσφαιρα. Οι συμπεριφορές καπνών

ανταλλαγή θερμότητας με την ανταλλαγή θερμότητας πριν από την εκπομπή στην ατμόσφαιρα.

2.6.4σύστημα ελέγχουπίεσηςφούρνων

Η πίεση στο λειτουργώντας πίνακα στο φούρνο κρατιέται (+15 PA), ο οποίος είναι

πολύ ευεργετικός στην ομοιομορφία της θερμοκρασίας και της θερμικής αποδοτικότητας

φούρνος. Όταν η πίεση στο φούρνο είναι πάρα πολύ υψηλή, ο ζεστός αέρας στο φούρνο

διαφυγή από το στόμα φούρνων και άλλες ασφράγιστες θέσεις, με συνέπεια την απώλεια θερμότητας

προκαλούμενος από τη διαφυγή του αερίου σωλήνων επειδή το υψηλής θερμοκρασίας αέριο σωλήνων

οι διαφυγές φούρνων έξω από το φούρνο, αυτό έχουν επιπτώσεις στην πόρτα, η δευτερεύουσα σφραγίδα

και καυστήρας του φούρνου άμεσα, ο οποίος συσχετίζεται με τη γενική ζωή υπηρεσιών

φούρνος όταν η πίεση στο φούρνο είναι πάρα πολύ χαμηλή, ένας μεγάλος αριθμός κρύου αέρα

έξω από το φούρνο θα απορροφηθεί στο φούρνο, επίσης. Η απώλεια θερμότητας

το αέριο σωλήνων από-φούρνων αυξάνεται. Η χαμηλή πίεση του φούρνου προκαλεί

διάχυση του κρύου αέρα έξω από το φούρνο στο φούρνο, και δευτεροβάθμια καύση

διαμορφώνεται λόγω της εισόδου του οξυγόνο-περιορισμού του κρύου αέρα, ο οποίος έχει τα δυσμενή αποτελέσματα

στην ομοιομορφία της θερμοκρασίας φούρνων, οξείδωση του κομματιού προς κατεργασία και θερμικός

αποδοτικότητα του φούρνου. Επομένως, τα αποτελεσματικά τεχνικά μέτρα πρέπει να ληφθούν

ελέγξτε την πίεση φούρνων με τον πλήρη αυτόματο έλεγχο. Η μέθοδός μας είναι να ελέγξουμε

πίεση φούρνων αποτελεσματικά με τη χρησιμοποίηση ενός συστήματος που αποτελείται από την πίεση που παίρνει τη συσκευή,

συσκευή αποστολής σημάτων πίεσης, ευφυές όργανο και ούτω καθεξής. Η πίεση φούρνων ελέγχεται

στο βέλτιστο κράτος (η επιφάνεια του καροτσακιού είναι σε μια ελαφρώς θετική πίεση). Σε αυτό

ο χρόνος, το αέριο εξάτμισης είναι σε ένα δυναμικό κράτος ισορροπίας, το οποίο μπορεί όχι μόνο να εξασφαλίσει αυτό

το αέριο φούρνων δεν ξεχειλίζει, αλλά και εξασφαλίζει ότι ο κρύος αέρας έξω από το φούρνο

δεν απορροφιέται στο φούρνο, ώστε να σωθεί η ενέργεια και να μεγιστοποιηθεί η αποδοτικότητα

από το φούρνο.

2.6.5ανταλλαγήθερμότηταςκαισύστημασωλήνων

Ένας σωλήνας τίθεται στο πίσω μέρος του φούρνου, και πραγματοποιείται με τον ανταλλάκτη θερμότητας

(σύμφωνα με το εθνικό τυποποιημένο GB3486-83). Ο σωλήνας οδηγεί έξω από

κτήριο εργοστασίων. Ο κρύος αέρας ανταλλάσσεται με τον ανταλλάκτη θερμότητας για να προθερμάνει

καύση-ενισχυτικός αέρας πρίν εισάγει τον καυστήρα, ώστε να βελτιωθεί η θερμότητα

αποδοτικότητα του φούρνου.

Οι σωλήνες εξάτμισης ανταλλακτών θερμότητας και αερίου σωλήνων μονώνονται από την εσωτερική μόνωση

(χρησιμοποιώντας την ίνα castables) για να εξασφαλίσουν τη ζωή υπηρεσιών των ανταλλακτών θερμότητας και των σωλήνων.

2.6.6 ανίχνευση ελαττωμάτων και σύστημα συναγερμών

Ο φούρνος έχει μια πλήρη ανίχνευση ελαττωμάτων, έναν συναγερμό, μια διάγνωση, και την προστασία ασφάλειας

σύστημα. Στο γραφείο ελέγχου υπάρχει ένας λαμπτήρας συναγερμών.

2.7 σύστημα ελέγχου

το σύστημα ελέγχου έχει τα ακόλουθα μέρη:Ⅰ . Καίγοντας σύστημα ελέγχου Ⅱ. Ηλεκτρικός

σύστημα ελέγχου δύναμης Ⅲ .temperature σύστημα ελέγχου.

Μέτρα που λαμβάνονται για το κάψιμο του συστήματος ελέγχου:

Το θερμικό ζεύγος τύπων Κ παίρνει το σήμα των MV και το στέλνει στον ελεγκτή θερμοκρασίας PID

(Εμπορικό σήμα SHIMADEN). Ο ελεγκτής θερμοκρασίας υπολογίζει το σήμα και τα αποτελέσματα

4-20mADC σήμα ελέγχου στον ηλεκτρικό ενεργοποιητή. Ο ενεργοποιητής στέλνει περαιτέρω το α

σήμα στον ελεγκτή καυστήρων μετά από τον υπολογισμό.

Ο ελεγκτής καυστήρων είναι κυρίως αρμόδιος για την ανάφλεξη και την ανίχνευση φλογών.

Όταν το τερματικό λαμβάνει το σήμα ανάφλεξης, ο ελεγκτής καυστήρων πραγματοποιεί

προσομοίωση φλογών και μόνο εξεταστικό στάδιο. Εάν κατά τη διάρκεια αυτού του σταδίου προσομοίωσης και self-test

ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών. Ο ελεγκτής καυστήρων θα άνοιγε

δηλητηριάστε με αέρια τη βαλβίδα σωληνοειδών και μετατρέψτε την τάση 220VAC σε 5KV για την ανάφλεξη (ανάφλεξη

χρόνος για 3S). Εάν ο καυστήρας ανιχνεύει το σήμα φλογών στο ασφαλές χρονικό διάστημα (περίπου

8S), το κίτρινο φως ένδειξης του καυστήρα θα ήταν ανοικτό (ανάφλεξη επιτυχής). Εάν

ο καυστήρας δεν θα μπορούσε να ανιχνεύσει το σήμα φλογών, το κόκκινο φως θα ήταν ανοικτό (ανάφλεξη αποτυχημένη).

Ο ελεγκτής καυστήρων είναι κλειδωμένος και η βαλβίδα σωληνοειδών αερίου κόβεται.

B) σύστημα ελέγχου ηλεκτρικής δύναμης: Το σύστημα ελέγχου ηλεκτρικής δύναμης κυρίως

έλεγχοι ON/OFF του ανεμιστήρα, και ΜΕΣΑ από το βαγονέτο.

C) έλεγχος θερμοκρασίας και σύστημα αρχείων

Το σύστημα έχει τις λειτουργίες της οργάνωσης θερμοκρασίας, του ελέγχου και της ψηφιακής επίδειξης.

Και επίσης υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός στις καταστάσεις πέρα-θερμοκρασίας.

Ρύθμιση ζώνης ελέγχου θερμοκρασίας

Α: σύστημα ελέγχου θερμοκρασίας

Ο φούρνος είναι εξοπλισμένος με το θερμικό ζεύγος 4 και μια ευφυή θερμοκρασία

ελεγκτής. Ο φούρνος ελέγχεται από 4 ζώνες.

Β: έλεγχος θερμοκρασίας οργάνων

Ο ελεγκτής θερμοκρασίας επιτρέπει την οργάνωση του χρόνου θέρμανσης, του χρόνου εκμετάλλευσης, και της ψύξης

χρόνος. Έχει self-tuning και μόνος-ρύθμισης τη λειτουργία, και επιδεικνύει το SV και το PV.

3. Κύριεςτεχνικέςπαράμετροι
