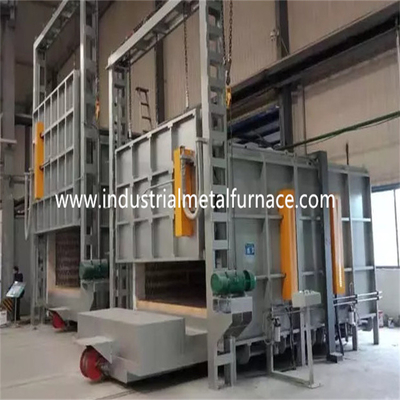

1 κατώτατος φούρνος αυτοκινήτων δαπέδων τζακιού βαγονέτων ζώνης ηλεκτρικός, φούρνος 2000×1000×1000mm θερμικής επεξεργασίας

φούρνος δαπέδων τζακιού βαγονέτων 2000×1000×1000mm ηλεκτρικός, κατώτατος φούρνος αυτοκινήτων

1. Εφαρμογή

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων χρησιμοποιείται κυρίως για

θερμική επεξεργασία υψηλού - χάλυβας μαγγάνιου, χάλυβας χρωμίου και άλλα μέρη μετάλλων.

2.Structural εισαγωγή

Ο κατασκευαστής φούρνων δαπέδων τζακιού βαγονέτων αποτελείται κυρίως από

σύστημα σωμάτων, επένδυσης, φούρνων πορτών και πορτών συμπίεσης φούρνων,

βαγονέτο, στοιχείο θέρμανσης, υδραυλικό γέρνοντας σύστημα, και σύστημα ελέγχου θερμοκρασίας.

2.1 σώμα φούρνων

Η δομή χάλυβα σωμάτων τιμών φούρνων δαπέδων τζακιού βαγονέτων γίνεται από 8-10#

τμηματικοί χάλυβας και πιάτα χάλυβα ≥3mm. Ο δευτερεύων στυλοβάτης και οι πίσω στυλοβάτες είναι

γίνοντας από τον τμηματικό χάλυβα, και ενισχύεται με τις τμηματικές ενισχύσεις χάλυβα.

Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος με 2 στρώματα των εγχυτήρων, και 2

στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο με ανθεκτικό στη θερμότητα

χρώμα. Η πόρτα φούρνων αποτελείται από το πιάτο χάλυβα καναλιών 16mm και χάλυβα 6mm.

2.2 ευθυγράμμιση

Το χονδρικό σώμα φούρνων δαπέδων τζακιού βαγονέτων χτίζεται με ένα σύστημα όλος-ινών.

Το υλικό επένδυσης χρησιμοποιούμενο είναι πυρίμαχη ίνα ποιοτικής υψηλή αλουμίνας σταθερή κοντά

στρογγυλά μέρη χάλυβα. Οι ίνες αργιλίου προσυμπιέζονται στους φραγμούς

(βαρύτητα συμπίεσης: ≥230Kg/m3) και σταθερός έπειτα στο σώμα φούρνων κοντά

στρογγυλά μέρη ανοξείδωτου. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα

από τη χαμηλή αγωγιμότητα θερμότητας, την ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion.

η επένδυση έχει ένα συνολικό πάχος 350mm. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται στο α

μέγιστη θερμοκρασία 1360℃. Τα στρογγυλά μέρη σταθεροποίησης χάλυβα γίνονται

από το ανοξείδωτο 304.

2.3 πόρτα φούρνων και πόρτα επάνω-κάτω από το σύστημα

Ο κατώτατος φούρνος αυτοκινήτων για την πόρτα πώλησης αποτελείται από την επένδυση και το χάλυβα όλος-ινών

περίβλημα δομών. Το πλαίσιο πορτών αποτελείται από το πιάτο χάλυβα 10mm και 8# τμηματικά

χάλυβας. Η πόρτα χτίζεται με υψηλό φραγμών ινών αλουμίνας πυρίμαχο όπως αυτό

για το σώμα φούρνων. Η γενική δομή του φούρνου διατηρεί τη μορφή της

ενώ θερμαίνεται. Η άκρη πορτών αποτελείται από το πιάτο χάλυβα 10mm για να εξασφαλίσει

δύναμη της πόρτας.

Οδηγώντας μέθοδος πόρτας: Η πόρτα φούρνων είναι ηλεκτρικός ανυψωτικός μηχανισμός.

Και σφραγίζεται από την άνοιξη.

Μια μαλακή σφραγίζοντας δομή επαφών τακτοποιείται μεταξύ της πόρτας φούρνων και

η επένδυση φούρνων. Ο σφραγίζοντας φραγμός ινών γύρω από την πόρτα φούρνων προεξέχει

από την επένδυση πορτών φούρνων. Το πλαίσιο πορτών φούρνων είναι εξοπλισμένο με πυκνά

πιάτο χάλυβα. Όταν την πόρτα φούρνων κλείνουν, η ρόδα χεριών χρησιμοποιείται

συμπιέστε την πόρτα φούρνων για να κάνετε τη σφραγίζοντας επαφή φραγμών ινών πλήρως με

το πιάτο χάλυβα και το σφραγίζει. Το χάσμα μεταξύ της πόρτας φούρνων και του χάλυβα

το πιάτο του πλαισίου πορτών φούρνων είναι 50mm για να εξασφαλίσει ομαλή μετακίνηση

πόρτα φούρνων κατά την άνοιγμα και το κλείσιμο. Οι ανωτέρω μέθοδοι είναι απλές,

πρακτικός, αξιόπιστος και εύκολος να διατηρήσει.

2.4 βαγονέτο

Ο φούρνος δαπέδων τζακιού βαγονέτων για το δοχείο πίεσης αποτελείται από το πλαίσιο βαγονέτων,

ρόδες, πυρίμαχο σώμα πλινθοδομής, ανθεκτικό στη θερμότητα πιάτο προσώπου βαγονέτων Cr25Ni20,

στοιχεία θέρμανσης, και οδηγώντας μηχανισμός βαγονέτων.

δομή βαγονέτων: το πλαίσιο βαγονέτων γίνεται από την ακτίνα 12# και το χάλυβα 10mm

πιάτα. Το βαγονέτο θα μπορούσε να λειτουργήσει για πολύ καιρό χωρίς παραμόρφωση στο πλήρες φορτίο.

ρόδα: Οι ρόδες γίνονται από τη ρίψη χάλυβα ZG55#. Η μετάδοση

ο άξονας γίνεται από το χάλυβα 45#, και είναι υποβαλλόμενος σε θερμοθεραπεία. Η μετάδοση

το ρουλεμάν είναι του βαριού ρουλεμάν στυλοβατών τύπων για να αντέξει το βάρος. Υπάρχει α

το σύνολο 2 ζευγαριών των ροδών, και κάθε ρόδα είναι διαμέτρου 240mm.

σώμα πλινθοδομής: Το βαγονέτο χτίζεται με έναν συνδυασμό υψηλής αλουμίνας

τα πυρίμαχα τούβλα, ανάβουν τα πυρίμαχα τούβλα, και τα τούβλα συντήρησης θερμότητας.

το σώμα πλινθοδομής του βαγονέτου έχει την αυλάκωση εγκαταστάσεων στοιχείων θέρμανσης για εύκολο

εγκατάσταση των στοιχείων θέρμανσης. Το προσκρουμένο ρουλεμάν μερών και βάρους

η περιοχή είναι ειδικά με τα βαριά πυρίμαχα τούβλα αργιλίου τύπων υψηλά.

Υπάρχει επίσης ελεύθερου χώρου αριστερό για την πυρίμαχη επέκταση επένδυσης όταν θερμαίνεται.

πιάτο προσώπου βαγονέτων: μέρος ρίψεων χάλυβα 30mm παχύ Cr25Ni20 ανθεκτικό στη θερμότητα με

εργασία temperature≤1200℃. Μπορεί να αποτρέψει τις κλίμακες από να περιέλθει στη θέρμανση

αυλάκωση στοιχείων που θα διαμόρφωνε ένα βραχυκύκλωμα.

κινούμενος μηχανισμός βαγονέτων: Το βαγονέτο έχει μια μόνος-κινώντας μέθοδο.

η μείωση του εργαλείου οδηγεί τη ρόδα βαγονέτων που κινείται. Η μετακίνηση βαγονέτων είναι ομαλή

και σταύλος.

Σφραγίζοντας μεταξύ της πόρτας φούρνων, του σώματος φούρνων και του βαγονέτου: Σφράγιση μεταξύ

η πόρτα φούρνων και το σώμα φούρνων είναι μέσω της pushrod συμπίεσης

μηχανισμός. Η σφράγιση μεταξύ του βαγονέτου και του σώματος φούρνων είναι κατευθείαν

τα τούβλα ανώμαλος-μορφής και οι φραγμοί ινών. Όταν την πόρτα κλείνουν, υπάρχει

μια δεύτερη σφράγιση από τις ίνες αργιλίου που έρχονται σε επαφή με στενά με την πόρτα φούρνων.

2.5 στοιχείο θέρμανσης

Το στοιχείο θέρμανσης: Η αντίσταση 0Cr27AL7Mo2 ζαρώνει το κράμα μορφής

οι λουρίδες αντίστασης τοποθετούνται σε 2 πλευρικούς τοίχους, τον πίσω τοίχο, την πόρτα φούρνων και το βαγονέτο

κατώτατο σημείο. Οι λουρίδες αντίστασης παράγονται μέσω των ειδικών φορμών, και είναι

εγκατεστημένος στον τοίχο φούρνων από τα καρφιά πορσελάνης. Και υπάρχει ένα στόλισμα πορσελάνης

μεταξύ του τοίχου ινών και των λουρίδων αντίστασης για να αποφύγει το βραχυκύκλωμα. Υπάρχει

1 ζώνη θέρμανσης. Όλοι μόλυβδος-έξω οι φραγμοί αγωγών αποτελούνται από το υλικό φ16 0Cr25AL5.

2.6 υδραυλικό γέρνοντας σύστημα

Ο ηλεκτρικός φούρνος δαπέδων τζακιού βαγονέτων έχει τη λειτουργία κλίσης που πραγματοποιείται από υδραυλικό

σύστημα. Το μπροστινό μέρος του βαγονέτου υδραυλικού είναι εξοπλισμένο με τον υδραυλικό σταθμό.

Δύο κύλινδροι πετρελαίου είναι εξοπλισμένοι κάτω από το βαγονέτο. Η λειτουργία κλίσης πραγματοποιείται

από ένα ειδικό υδραυλικό σύστημα. Το σώμα φούρνων εγκαθίσταται με μια συσκευή ασφάλειας,

όποιος μπορεί να αποφύγει.

2.7 ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: ο φούρνος υιοθετεί Changzhou Huibang ευφυές

ελεγκτής θερμοκρασίας για να ελέγξει τη θερμοκρασία που έχει τη self-tuning λειτουργία

για να υπολογίσει την ιδανική παράμετρο PID και να επιτύχει μια σταθερότητα θερμοκρασίας.

ο ελεγκτής θερμοκρασίας έχει τις λειτουργίες του συναγερμού πέρα-θερμοκρασίας και θερμικός

προστασία θραύσης ζευγών.

Ο φούρνος έχει τη ζώνη ελέγχου 1 θερμοκρασίας για τον έλεγχο του συνδέσμου μεταξύ

η θερμοκρασία και οι μετακινήσεις μηχανών. Κάθε ζώνη τίθεται με μια πέρα-θερμοκρασία

συναγερμός. Ο βρόχος θέρμανσης υιοθετεί το SCR διπλός-κατεύθυνσης και προκαλεί τον έλεγχο.

Η δύναμη είναι ρυθμισμένη με τον τρόπο χρονικού ανάλογο κανονισμού.

Κάθε ζώνη θέρμανσης ελέγχεται ανεξάρτητα για την έναρξη και τη στάση. Και υπάρχει

επίσης και χειρωνακτικός και αυτόματος τρόπος ελέγχου διαθέσιμος.

Το σύστημα ώθησης ελέγχου είναι μια μεγάλος-δύναμη που προκαλεί το ένα ολοκληρώνει με το α

θερμαντικό σώμα και ένα σύστημα αερόψυξης. Υπάρχει επίσης ένας διακόπτης αέρα. Ο βρόχος θέρμανσης

είναι εξοπλισμένος με το αμπερόμετρο, βολτόμετρο, on-off δείκτης στοιχείων θέρμανσης, δύναμη-επάνω

προστασία συναρμολογήσεων, και ασφαλή μέτρα επιχωμάτωσης.

Έλεγχος μετακίνησης: Το σύστημα ελέγχου ελέγχει κυρίως την πόρτα επάνω-κάτω από τη μετακίνηση,

συμπίεση πορτών, και μετακίνηση πορτών -έξω. Επίσης οι μετακινήσεις είναι απαραιτήτως

συνδεμένος για να εξασφαλίσει την ασφάλεια λειτουργίας.
