90KW 50HZ κοιλωμάτων τύπων αερίου ανθρακιάζοντας φούρνων ηλεκτρικός ανθρακιάζοντας φούρνος αερίου αντίστασης συνεχής

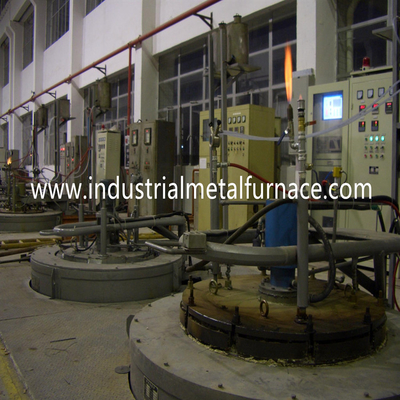

Ανθρακιάζοντας φούρνος θερμικής επεξεργασίας τύπων κοιλωμάτων

Ηλεκτρικός ανθρακιάζοντας φούρνος τύπων κοιλωμάτων θερμικής επεξεργασίας αντίστασης

1. Εφαρμογή

Ο ανθρακιάζοντας φούρνος αερίου είναι μια ενέργεια νέου τύπου - κυκλικός φούρνος θερμικής επεξεργασίας αποταμίευσης.

Χρησιμοποιείται για τη θερμική επεξεργασία ανθρακοποίησης αερίου των μερών μηχανών χάλυβα, αυτοκινητικά μέρη.

Η ανώτατη θερμοκρασία εργασίας της είναι 1050℃, και το δάπεδο τζακιού είναι εξοπλισμένο με το ένα ανοξείδωτο

ο χάλυβας καλύπτει τη δεξαμενή. Τα μέρη φορτώνονται αρχικά στο καλάθι, και έπειτα βαλμένος καλύψτε τη δεξαμενή.

Η ατμόσφαιρα είναι σταλαγματιά-στον τύπο μέσω του μετρητή ροής και του στάζοντας σωλήνα.

Ο ανεμιστήρας τοποθετείται στην κάλυψη φούρνων για να αναγκάσει μια κυκλοφορία αέρα μέσα στο φούρνο.

Ο φούρνος θερμικής επεξεργασίας τύπων κοιλωμάτων είναι κατάλληλος για όλα τα είδη μικρού και μεσαίου μεγέθους μερών και μακροχρόνιου άξονα

ανθρακιάζοντας, carbonitriding και λιγότερο από 950℃ καμία θέρμανση οξείδωσης, υψηλής θερμοκρασίας ανόπτηση

και άλλες διαδικασίες θερμικής επεξεργασίας. Έχει τα πλεονεκτήματα της ισχυρής σφράγισης, υψηλής θερμοκρασίας

ομοιομορφία, καλή ενέργεια - αποταμίευση και εύκολη λειτουργία.

2. Τεχνικές παράμετροι:

3. Εισαγωγή δομών

Αυτός ο ανθρακιάζοντας φούρνος τύπων κοιλωμάτων αποτελείται από το σώμα φούρνων, επένδυση φούρνων, ανύψωση κάλυψης φούρνων

ο μηχανισμός, ανεμιστήρας, στοιχεία θέρμανσης, καλύπτει τη δεξαμενή, το ηλεκτρικό σύστημα ελέγχου και τον πιθανό έλεγχο άνθρακα

σύστημα.

Σώμα φούρνων: Το πλαίσιο του κοχυλιού ανθρακιάζοντας φούρνων κατασκευάζεται από 412mm

τμηματικός χάλυβας πιάτων χάλυβα και 12#.

Ολόκληρη η δομή χάλυβα έχει την καλή εμφάνιση. Ο εξωτερικός τοίχος του φούρνου είναι χρωματισμένος

με 2 στρώματα των εγχυτήρων, και 2 στρώματα του χρώματος επιστρώματος. Το μέρος κλειδί του φούρνου είναι χρωματισμένο

με το ανθεκτικό στη θερμότητα χρώμα.

Ευθυγράμμιση: ο φούρνος τύπων κοιλωμάτων είναι μια δομή όλος-ινών. Έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας,

ισχυρή ικανότητα αντι-κλονισμού, και anti-erosion. Οι φραγμοί ινών καθορίζονται από το στρογγυλό ανοξείδωτο

μέρη. Αυτή η πυρίμαχη δομή επένδυσης έχει τα πλεονεκτήματα της χαμηλής αγωγιμότητας θερμότητας, ισχυρός αντι-κλονισμός

ικανότητα, και anti-erosion. Η ίνα αργιλίου πυριτικών αλάτων αντιστέκεται σε μια μέγιστη θερμοκρασία 1200℃.

Η πυρίμαχη ίνα παρέχεται από Shandong. Το συνολικό πάχος επένδυσης είναι 350mm. Ο φούρνος

η επένδυση υιοθετεί το φραγμό ινών αργιλίου πυριτικών αλάτων 300mm ως πυρίμαχο στρώμα μόνωσης στρώματος και θερμότητας 50mm.

Κάλυψη φούρνων: Η κάλυψη γίνεται από το πιάτο χάλυβα #30mm A3. Το κιβώτιο συντήρησης θερμότητας

την κάλυψη γίνεται από τις ανθεκτικές στη θερμότητα ρίψεις CrMnN, και γεμίζουν με την ίνα αργιλίου. Η θερμότητα

η κάλυψη φούρνων επεξεργασίας και καλύπτει τη δεξαμενή διπλός-σφραγίζεται και επίσης water-cooled. Ο φούρνος

η κάλυψη είναι εξοπλισμένη με water-cooling το σφραγίζοντας ανεμιστήρα, dripper 3 τρυπών, και το σωλήνα εξάτμισης. Σταλαγματιά-μέσα

η ποσότητα της ανθρακιάζοντας χημικής ουσίας ελέγχεται από dripper. Η ανθρακιάζοντας χημική ουσία είναι

εξατμισμένος για να γίνει μια ανθρακιάζοντας ατμόσφαιρα κάτω από υψηλής θερμοκρασίας. Η εσωτερική πίεση

ρυθμίζεται από έναν ρυθμιστή πίεσης. Η κάλυψη φούρνων συντηρείται επίσης με το σωλήνα δειγματοληψίας,

τρύπα κολπίσκων αερίου, και τρύπα εξόδου αερίου για την εύκολη εγκατάσταση του πιθανού ελεγκτή άνθρακα και της συσκευής ανάλυσης του CO2.

Στοιχεία θέρμανσης: σπειροειδής-διαμορφωμένες 0Cr21AL6Nb ζώνες αντίστασης που τοποθετούνται στον τοίχο δαπέδων τζακιού.

Οι ζώνες αντίστασης γίνονται από τις ειδικές φόρμες για να μην εξασφαλίσουν καμία ζημία στην παραγωγή.

οι ζώνες αντίστασης καθορίζονται στον τοίχο από τα καρφιά πορσελάνης. Τα καρφιά και τα στολίσματα πορσελάνης είναι

φιαγμένος από υλικό κορούνδιου κάτω από την υψηλής θερμοκρασίας διαδικασία συμπύκνωσης. Ο φούρνος έχει 1

ζώνη ελέγχου θερμοκρασίας.

Ανεμιστήρας: Εγκατεστημένος στην κάλυψη φούρνων. Το στροφείο γίνεται από anti-erosion 310S τη θερμότητα

ανθεκτικά vanes ανοξείδωτου. Ο ανεμιστήρας και ο άξονας είναι ένας τύπος συνδυασμού και είναι water-cooled.

Καλύψτε τη δεξαμενή: πιάτο χάλυβα 10mm παχύ SUS310S (0Cr25Ni20) ανθεκτικό στη θερμότητα. Καλύψτε τη δεξαμενή

και η κάλυψη φούρνων σφραγίζεται από τις ρίζες αμιάντων. Το σφραγίζοντας δαχτυλίδι είναι water-cooled για να εξασφαλίσει τη ζωή υπηρεσιών του.

Ανυψωτικός μηχανισμός κάλυψης φούρνων: Η επάνω-κάτω μετακίνηση της κάλυψης φούρνων είναι κατευθείαν

ο ηλεκτρικός μηχανισμός βιδών. Στον επάνω-κάτω άξονα υπάρχουν 2 αλλαγές ορίου για να αποτρέψουν τις ζημίες.

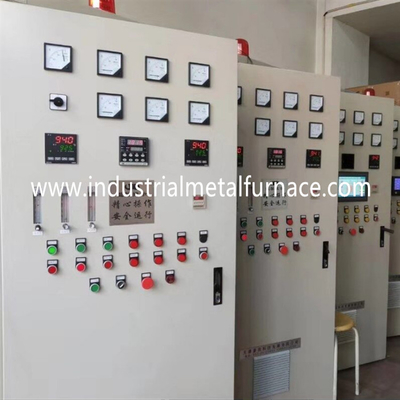

Ηλεκτρικό σύστημα ελέγχου

Έλεγχος θερμοκρασίας: Η θερμοκρασία του ηλεκτρικού φούρνου αντίστασης ελέγχεται κοντά

Ευφυής ελεγκτής θερμοκρασίας της ΙΑΠΩΝΙΑΣ με τον κανονισμό PID. Μπορεί να υπολογίσει το ιδανικό PID

η παράμετρος, και επιτυγχάνει την πιό επιθυμητές ομοιομορφία και τη σταθερότητα tempeature.

• Αυτός ο φούρνος τύπων κοιλωμάτων έχει 1 ζώνη ελέγχου. Οι κινήσεις μηχανών ενδασφαλίζονται απαραιτήτως.
• Υπάρχει πέρα από το συναγερμό θερμοκρασίας για κάθε ζώνη θέρμανσης.
• Τα συστατικά που χρησιμοποιούνται στο σύστημα ελέγχου είναι εμπορικού σήματος CHINT ή DELIXI.
• τα συστατικά είναι επαφέας εναλλασσόμενου ρεύματος, γρήγορη θρυαλλίδα, ενδιάμεσος ηλεκτρονόμος, διακόπτης ταξιδιού, διακόπτες,
• κουμπιά, και φω'τα ένδειξης, αμπερόμετρο, και βολτόμετρο.
• Το γραφείο ελέγχου γίνεται σύμφωνα με τα κρατικά πρότυπα. Και τα καλώδια είναι σαφώς τυπωμένα.

4. Πεδίο ανεφοδιασμού

5. Σύστημα ελέγχου Potental άνθρακα

5.1 κύριος δείκτης απόδοσης

5.1.1 ομοιομορφία θερμοκρασίας φούρνων: ≤±5℃ (αποτελεσματική περιοχή εργασίας)

5.1.2 σταθερότητα θερμοκρασίας: ≤±1℃ (ακρίβεια ελέγχου οργάνων)

5.1.3 μέθοδος ελέγχου θερμοκρασίας: Κανονισμός δύναμης PID

5.1.4 πιθανή ομοιομορφία άνθρακα: ≤±0.05%CP

5.1.5 πιθανή σταθερότητα άνθρακα: ≤±0.02%CP

5.1.6 βαθμός ομοιομορφίας καρβιδίου: ≤±1 βαθμός

5.1.7 αποτελεσματική ανοχή βάθους περίπτωσης: ≤±0.1mm για την υπόθεση depth≤1mm ±5%

για το βάθος περίπτωσης: ≥1mm (ίδιο υλικό λουτρών)

5.1.8 πιθανή μέθοδος ελέγχου άνθρακα: έλεγχος οξυγόνου για το προπάνιο και τον κανονισμό PID

5.2 λειτουργίες

5.2.1 έλεγχος θερμοκρασίας: Το σύστημα ελέγχου θερμοκρασίας είναι βασισμένο στην ΙΑΠΩΝΙΑ

ελεγκτής θερμοκρασίας. Το σύστημα θερμοκρασίας έχει έναν υψηλής θερμοκρασίας έλεγχο

ακρίβεια και μια υψηλή σταθερότητα. Η ακρίβεια ελέγχου θερμοκρασίας της είναι ±1℃.

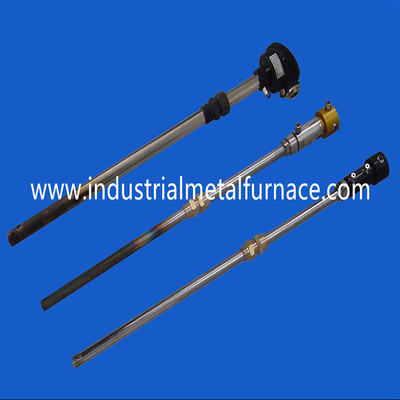

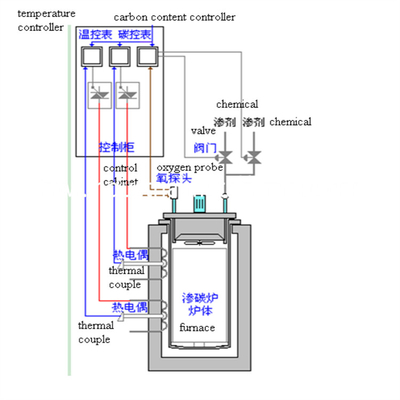

5.2.2 ο άνθρακας ατμόσφαιρας potentialk ελέγχει: Το πιθανό σύστημα ελέγχου άνθρακα

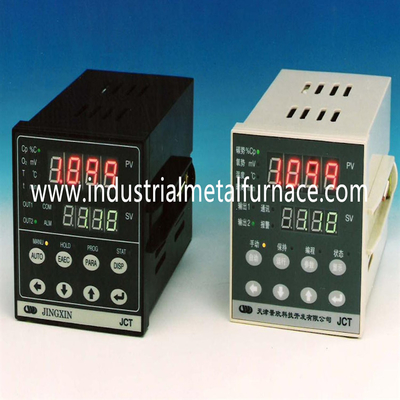

υιοθετεί τον αντι έλεγχο οξυγόνου κλονισμού θερμότητας, πιθανός ελεγκτής άνθρακα JCT1, και εισαγόμενος

βαλβίδα σωληνοειδών για να ελέγξει τη δυνατότητα άνθρακα.

JCT1 ο πιθανός ελεγκτής άνθρακα έχει περισσότερο από 10 έτη εμπειρίας τομέων.

Ο πιθανός ελεγκτής είναι αρμόδιος για τις vairous εφαρμογές. Έχει έναν υψηλό

η ακρίβεια ελέγχου, και η δυνατότητα αντι-inteference της έχουν φθάσει στο διεθνές επίπεδο.

Ο πιθανός ελεγκτής είναι σε θέση να σώσει 100 διαδικασίες. Ο έλεγχος οξυγόνου είναι έθεσε επίσης

με την καίγοντας συσκευή κατάθεσης άνθρακα.
